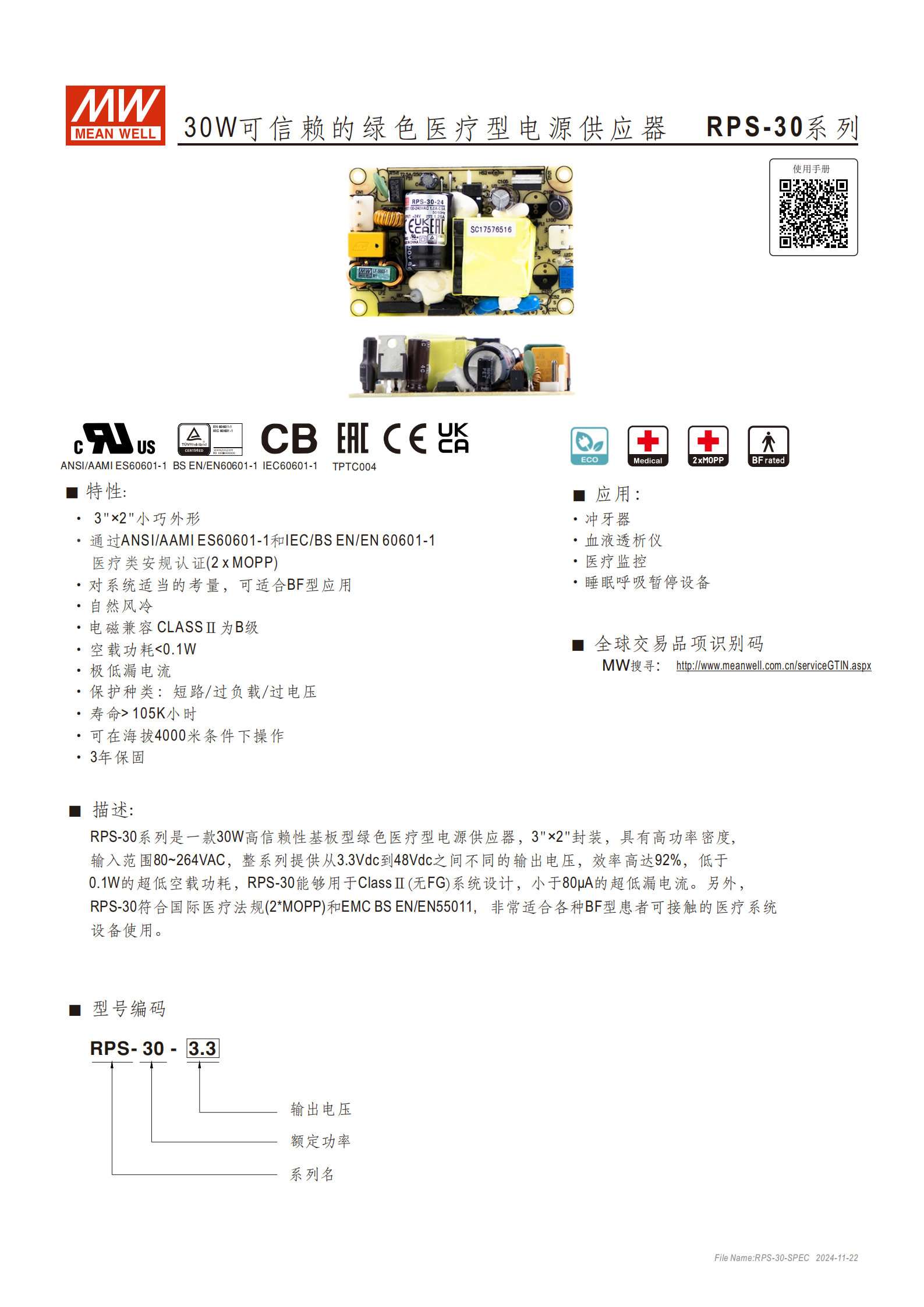

RPS-30 系列是一款 30W 高信賴性基板型綠色醫療型電源供應器，采用 3"×2" 小巧封裝，具備高功率密度，空載功耗低至 0.1W，漏電流小于 80μA，通過 IEC/BS EN/EN 60601-1 等醫療類安規認證（2×MOPP），符合 EMC Class B 級標準，支持 80~264VAC 寬輸入范圍，輸出電壓涵蓋 3.3Vdc 至 48Vdc 多個規格，效率最高達 92%，具備短路 / 過負載 / 過電壓保護功能，壽命超 105K 小時，可在海拔 4000 米環境下操作，提供 3 年保固，適用于沖牙器、血液透析儀等 BF 型患者可接觸的醫療設備。
產品名稱：RPS-30 系列 30W 可信賴的綠色醫療型電源供應器
核心屬性：基板型設計，高信賴性、綠色節能，專為醫療設備打造
封裝尺寸：76.2×50.8×24mm（3"×2"×0.945"），小巧緊湊
保固期限：3 年
核心優勢：高功率密度、超低空載功耗、超低漏電流，符合醫療級安規與 EMC 標準
二、核心特性
安規與兼容性
醫療安規認證：通過 IEC/BS EN/EN 60601-1、ANSI/AAMI ES60601-1 等認證，滿足 2×MOPP 隔離要求，適合 BF 型患者可接觸醫療系統
電磁兼容：CLASS Ⅱ 系統設計，符合 BS EN/EN55011（CISPR11）Class B 級發射標準，抗擾度符合 BS EN/EN61000 系列標準（如 ESD Level 4、Surge Level 4 等）
節能與安全
空載功耗：<0.1W，綠色節能
漏電流：接觸漏電流 < 80μA（264VAC），安全性高
保護功能：短路保護、過負載保護（打嗝模式，自動恢復）、過電壓保護（關斷模式，重啟恢復）
環境適應性
工作溫度：-30~+70℃（需參考減額曲線）
工作濕度：20~90% RH，無冷凝
儲存條件：-40~+85℃，10~95% RH，無冷凝
操作海拔：4000 米（海拔超 2000 米需按標準降額）
耐振動：10~500Hz，2G，X/Y/Z 各 60 分鐘
壽命：MTBF 最小值為 628.7K 小時（MIL-HDBK-217F，25℃），最長達 3550.0K 小時（Telcordia SR-332）

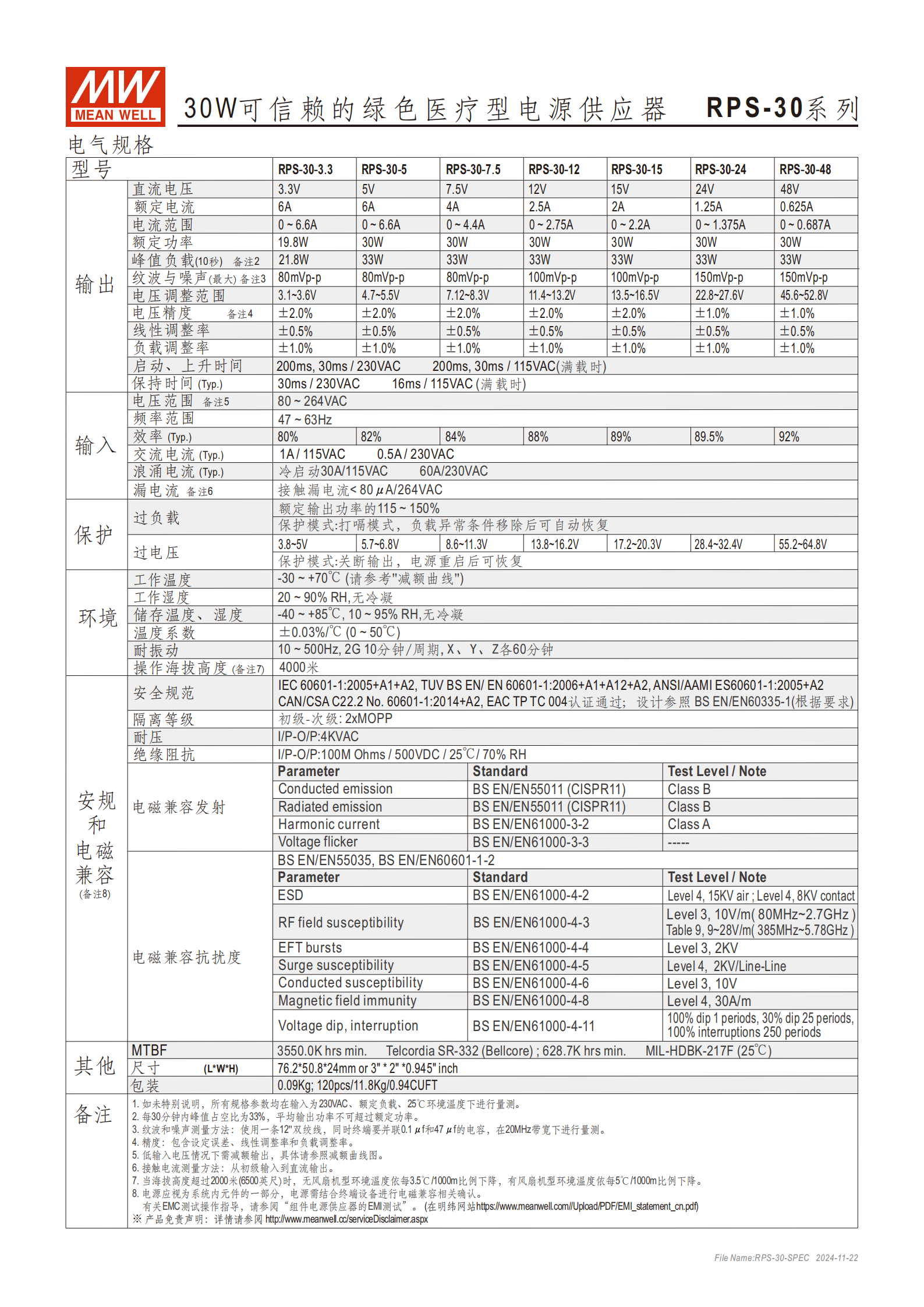

三、電氣規格（關鍵參數）
| 類別 | 具體參數 | 詳情 |
|---|---|---|
| 輸入?yún)?shù) | 電壓范圍 | 80~264VAC |
| 頻率范圍 | 47~63Hz | |
| 交流電流 | 1A/115VAC，0.5A/230VAC（Typ.） | |
| 浪涌電流 | 冷啟動 30A/115VAC，60A/230VAC（Typ.） | |
| 輸出參數（多型號對比） | 型號與輸出電壓 | RPS-30-3.3（3.3V）、RPS-30-5（5V）、RPS-30-7.5（7.5V）、RPS-30-12（12V）、RPS-30-15（15V）、RPS-30-24（24V）、RPS-30-48（48V） |
| 額定電流 | 3.3V 款 6A，5V 款 6A，7.5V 款 4A，12V 款 2.5A，15V 款 2A，24V 款 1.25A，48V 款 0.625A | |
| 額定功率 | 3.3V 款 19.8W，其余型號均為 30W | |
| 峰值負載（10 秒） | 所有型號均為 33W（30 分鐘內峰值占空比 33%） | |
| 紋波與噪聲（最大） | 3.3V/5V/7.5V 款 80mVp-p，12V/15V 款 100mVp-p，24V/48V 款 150mVp-p | |
| 電壓調整范圍 | 3.1~3.6V（3.3V 款）至 45.6~52.8V（48V 款） | |
| 電壓精度 | 3.3V/5V/7.5V/12V/15V 款 ±2.0%，24V/48V 款 ±1.0% | |
| 線性調整率 | 所有型號均為 ±0.5% | |
| 負載調整率 | 所有型號均為 ±1.0% | |
| 啟動與保持 | 啟動 / 上升時間 | 200ms/30ms（230VAC 滿載），200ms/30ms（115VAC 滿載） |
| 保持時間 | 30ms（230VAC），16ms（115VAC） | |
| 效率（Typ.） | 3.3V 款 80%，5V 款 82%，7.5V 款 84%，12V 款 88%，15V 款 89%，24V 款 89.5%，48V 款 92% |

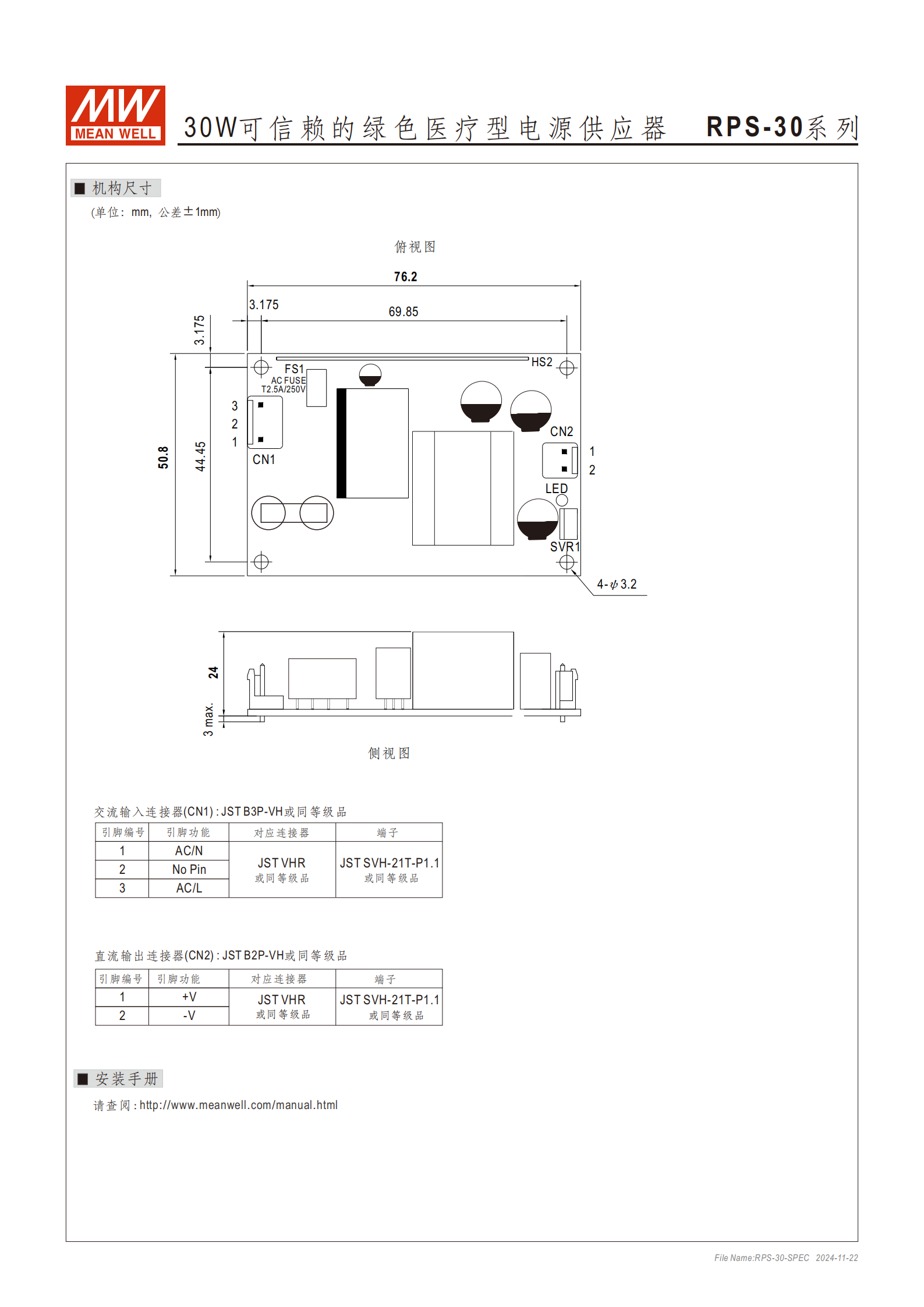

四、機械與安裝
機構尺寸：?jiǎn)挝?mm，公差 ±1mm，俯視圖 76.2×50.8，側視圖高度 24mm，含 4 個 ψ3.2 安裝孔
連接器規格
交流輸入連接器（CN1）：JST B3P-VH 或同等級品，引腳 1 為 AC/N，引腳 3 為 AC/L，引腳 2 無功能
直流輸出連接器（CN2）：JST B2P-VH 或同等級品，引腳 1 為 + V，引腳 2 為 - V
五、應用場景
沖牙器
血液透析儀
醫療監控設備
睡眠呼吸暫停設備
4. 關鍵問題
問題 1：RPS-30 系列電源供應器的核心醫療級合規性體現在哪些方面，適用于哪些醫療設備？
答案：核心合規性包括：①通過 IEC/BS EN/EN 60601-1、ANSI/AAMI ES60601-1 等醫療類安規認證，滿足 2×MOPP 隔離要求；②漏電流 < 80μA（264VAC），安全性高，適合 BF 型患者可接觸系統；③電磁兼容符合 BS EN/EN55011 Class B 級標準，抗擾度達 ESD Level 4 等嚴苛要求。適用設備包括沖牙器、血液透析儀、醫療監控設備、睡眠呼吸暫停設備等。
問題 2：RPS-30 系列不同型號的輸出電壓、額定功率及效率有何差異，如何根據設備需求選型？
答案：①輸出電壓與額定功率：3.3V 款（RPS-30-3.3）額定功率 19.8W，其余型號（5V/7.5V/12V/15V/24V/48V）均為 30W；②效率：3.3V 款 80%，5V 款 82%，7.5V 款 84%，12V 款 88%，15V 款 89%，24V 款 89.5%，48V 款 92%（效率隨電壓升高而提升）；③選型建議：根據設備所需直流電壓（3.3V~48V 可選）、額定電流需求（0.625A~6A）及效率要求選擇，例如高電壓、高效率需求可優先選 48V 款，低電壓小功率場景可選 3.3V 款。
問題 3：RPS-30 系列電源供應器的環境適應性與保護功能如何，在特殊環境下使用需注意什么？
答案：①環境適應性：工作溫度 - 30~+70℃，工作濕度 20~90% RH（無冷凝），可在 4000 米海拔操作，耐振動（10~500Hz，2G）；②保護功能：具備短路保護、過負載保護（打嗝模式，自動恢復）、過電壓保護（關斷模式，重啟恢復）；③特殊環境注意事項：①海拔超過 2000 米時，無風扇機型環境溫度需按 3.5℃/1000m 降額，有風扇機型按 5℃/1000m 降額；②低輸入電壓（接近 80VAC 下限）時需參考 “輸出減額 vs 輸入電壓曲線” 降低負載，避免超規運行；③儲存時需滿足 - 40~+85℃、無冷凝條件，防止元件損壞。
