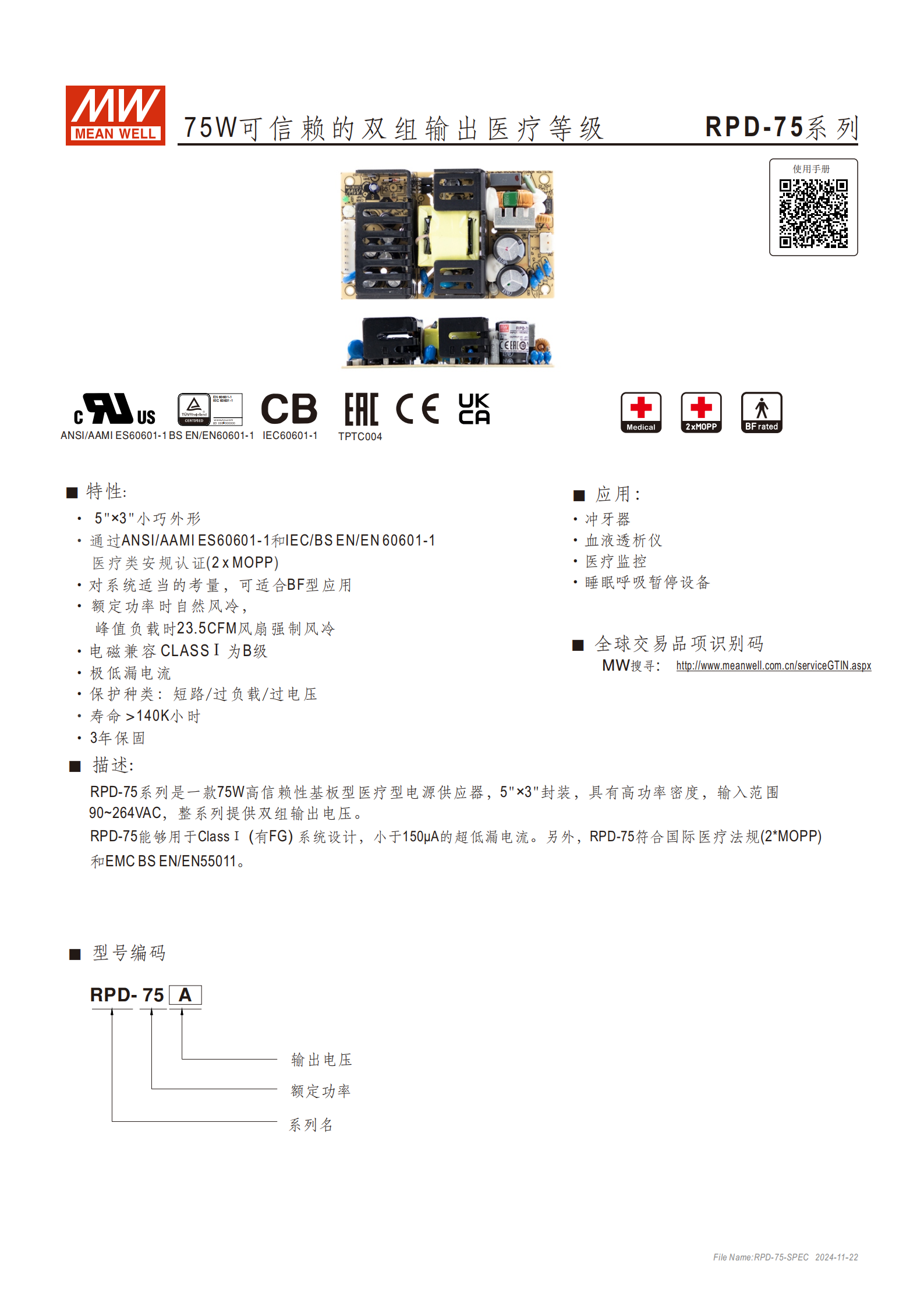

產品名稱：RPD-75系列醫療電源模塊
功率：75W
封裝尺寸：5英寸 × 3英寸（127mm × 76.2mm）
認證：通過ANSI/AAMI ES60601-1、IEC/BS EN/EN 60601-1等醫療級安全認證（具備2×MOPP隔離）
適用類型：適用于Class I（帶FG接地）系統，支持BF型應用
散熱方式：自然風冷（額定功率）；強制風冷（峰值負載，風扇23.5CFM）
漏電流：極低，對地漏電流＜150μA，接觸漏電流＜100μA
保護功能：短路、過載、過壓保護
壽命：＞140,000小時
保修期：3年
二、電氣規格（以RPD-75A/B為例）
| 項目 | RPD-75A（雙輸出） | RPD-75B（雙輸出） |
|---|---|---|
| 輸出組別 | CH1: 5V，CH2: 12V | CH1: 5V，CH2: 5V |
| 額定電流 | CH1: 7A，CH2: 3A | CH1: 5A，CH2: 5A |
| 額定功率 | 71W | 73W |
| 峰值功率 | 95.5W（帶風扇） | 98.8W（帶風扇） |
| 輸入電壓 | 90–264VAC / 127–370VDC | |
| 效率（典型） | 79% | |
| 漏電流 | ＜150μA（對地），＜100μA（接觸） | |
| 工作溫度 | -20℃ ~ +70℃（參考減額曲線） | |
| 工作濕度 | 20–90% RH，無冷凝 | |
| 絕緣等級 | 初級–次級：2×MOPP；初級–地：1×MOPP | |
| 耐壓測試 | I/P–O/P: 4kVAC；I/P–FG: 2kVAC；O/P–FG: 1.5kVAC |
三、安全與電磁兼容（EMC）
安全標準：
IEC 60601-1、BS EN 60601-1、ANSI/AAMI ES60601-1、CAN/CSA C22.2 No.60601-1等
EMC發射標準：
傳導輻射：BS EN/EN55011 Class B
輻射輻射：BS EN/EN55011 Class B
諧波電流：BS EN/EN61000-3-2 Class A
抗擾度測試：
ESD、射頻場、EFT、浪涌、傳導干擾、磁場、電壓跌落等均符合相關標準

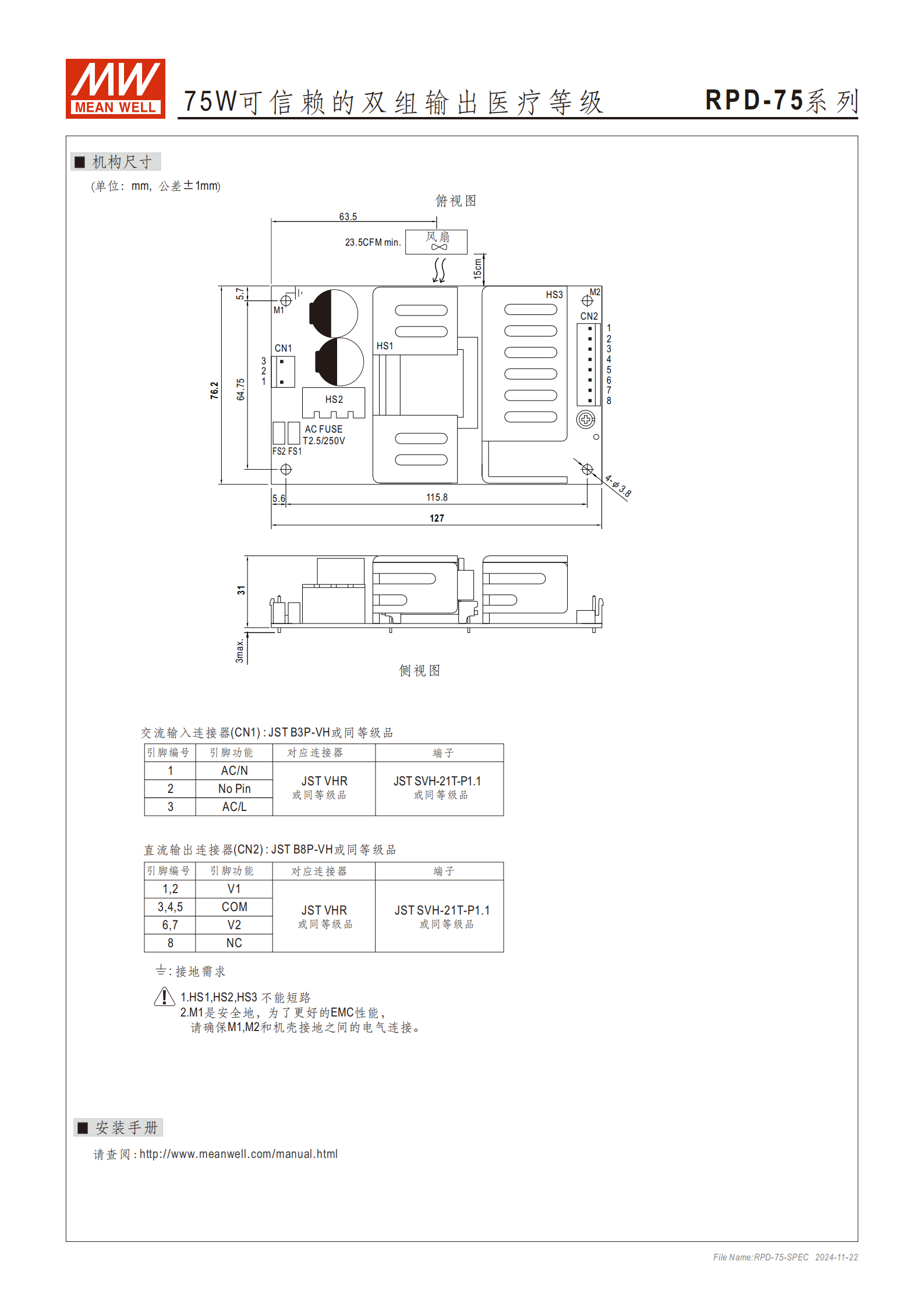

四、機械與連接
尺寸：127 × 76.2 × 31 mm（5 × 3 × 1.22英寸）
輸入連接器：JST B3P-VH（AC/L、AC/N）
輸出連接器：JST B8P-VH（V1、COM、V2、NC）
散熱片（HS1/HS2/HS3）：禁止短路
接地要求：M1為安全地，建議與M2及機殼接地良好連接以優化EMC性能
