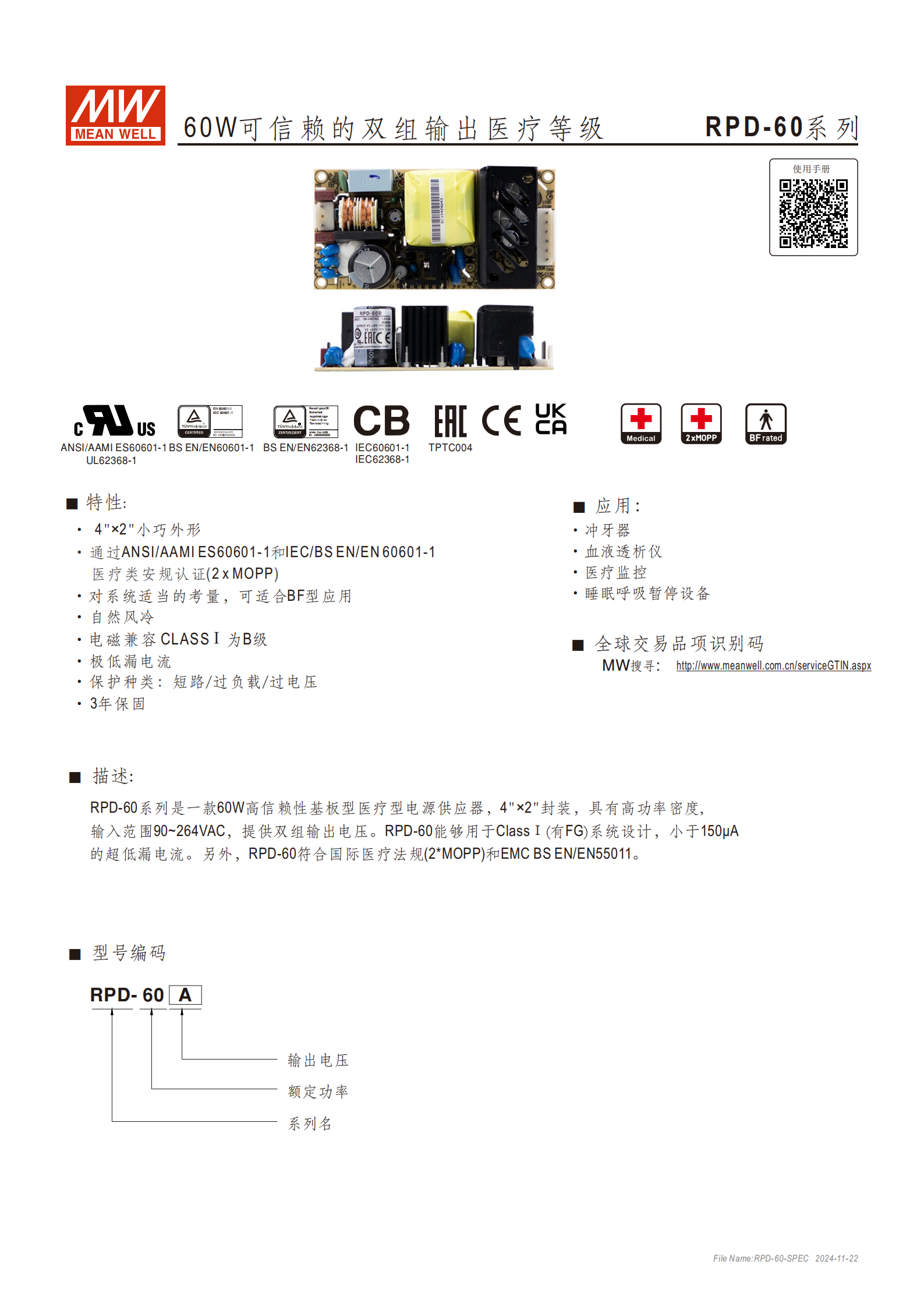

RPD-60 系列是60W 雙組輸出醫療等級基板型電源供應器，采用4"×2"×1.14"（101.6×50.8×29mm）小巧封裝，通過IEC/BS EN/EN 60601-1 等醫療類安規認證（2×MOPP 隔離等級），支持90~264VAC 寬輸入電壓，具備超低漏電流（對地漏電流 < 150μA/264VAC，接觸漏電流 < 100μA/264VAC） 和EMC Class B 級兼容性能，提供短路 / 過負載 / 過電壓保護，自然風冷設計，工作溫度范圍 **-20~+65℃，適用于沖牙器、血液透析儀等醫療設備，享有3 年保固 **。
產品定位：60W 高信賴性雙組輸出醫療等級基板型電源供應器
核心優勢：通過多重醫療安規認證、超低漏電流、高功率密度、寬輸入電壓范圍、完善保護功能
封裝尺寸：101.6×50.8×29mm（4"×2"×1.14"），重量 0.15Kg，包裝規格 96pcs/15.4Kg/0.89CUFT
保固政策：3 年保固
冷卻方式：自然風冷
二、核心特性
安規與電磁兼容
安規認證：IEC 60601-1:2005+A1+A2、BS EN/EN 60601-1:2006+A1+A12+A2、ANSI/AAMI ES60601-1:2005+A2 等
隔離等級：初級 - 次級 2×MOPP、初級 - 地 1×MOPP、次級 - 地 1×MOPP，耐壓 I/P-O/P:4KVAC、I/P-FG:2KVAC、O/P-FG:1.5KVAC
EMC 等級：發射端符合 BS EN/EN55011（CISPR11）Class B，抗擾度滿足 ESD Level 4 等多項標準
保護功能：短路保護（打嗝模式，自動恢復）、過負載保護（額定功率 115~150%，自動恢復）、過電壓保護（CH1：5.75~6.75V，關斷輸出，重啟恢復）
適用場景：沖牙器、血液透析儀、醫療監控、睡眠呼吸暫停設備，系統適當考量后可用于 BF 型應用
三、電氣規格詳情
| 類別 | 參數 | RPD-60A | RPD-60B |
|---|---|---|---|
| 輸出參數 | 輸出組別 | CH1 | CH1、CH2 |
| 直流電壓 | 5V | CH1：5V；CH2：24V | |
| 額定電流 | 5A | CH1：3.5A；CH2：1.5A | |
| 電流范圍 | 0.5~5.5A | CH1：0.5~3.85A；CH2：0.1~1.65A | |
| 額定功率 | 49W | 53.5W | |
| 峰值負載（10sec.） | 53.9W | 58.85W | |
| 紋波與噪聲（最大） | 80mVp-p | CH1：80mVp-p；CH2：100mVp-p | |
| 電壓精度（線性調整率） | ±0.5% | CH1：±0.5%；CH2：±1.0% | |
| 負載調整率 | ±1.5% | CH1：±1.0%；CH2：±2.0% | |
| 輸入?yún)?shù) | 電壓范圍 | 90~264VAC、127~370VDC | 同左 |
| 頻率范圍 | 47~63Hz | 同左 | |
| 效率（Typ.） | 78% | 82% | |
| 交流電流（Typ.） | 1.1A/115VAC、0.7A/230VAC | 同左 | |
| 浪涌電流（Typ.） | 冷啟動 30A/115VAC、60A/230VAC | 同左 | |
| 漏電流 | 對地漏電流 < 150μA/264VAC；接觸漏電流 < 100μA/264VAC | 同左 |
四、環境與可靠性參數

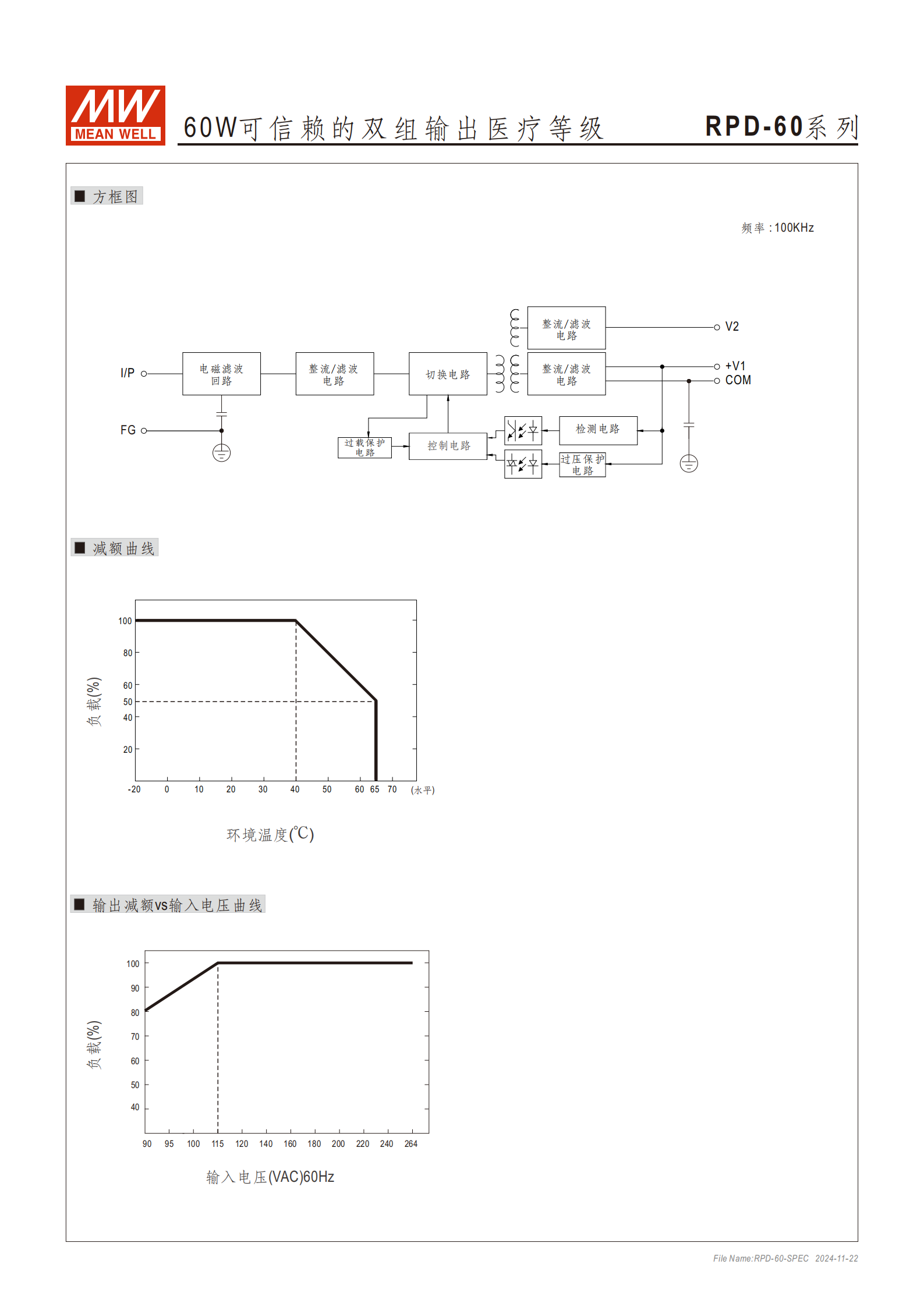

工作溫度：-20~+65℃（需參考減額曲線）
工作濕度：20~90% RH，無冷凝
儲存溫度：-40~+85℃，儲存濕度 10~95% RH
溫度系數：±0.03%/℃（0~45℃）
耐振動：10~500Hz，2G，X、Y、Z 軸各 60 分鐘（10 分鐘 / 周期）
操作高度：3000 米（海拔超 2000 米時，無風扇機型環境溫度按 5℃/1000 米比例下降）
MTBF：最小 5031.3K hrs（Telcordia SR-332 標準）；最小 679.5K hrs（MIL-HDBK-217F 標準，25℃）

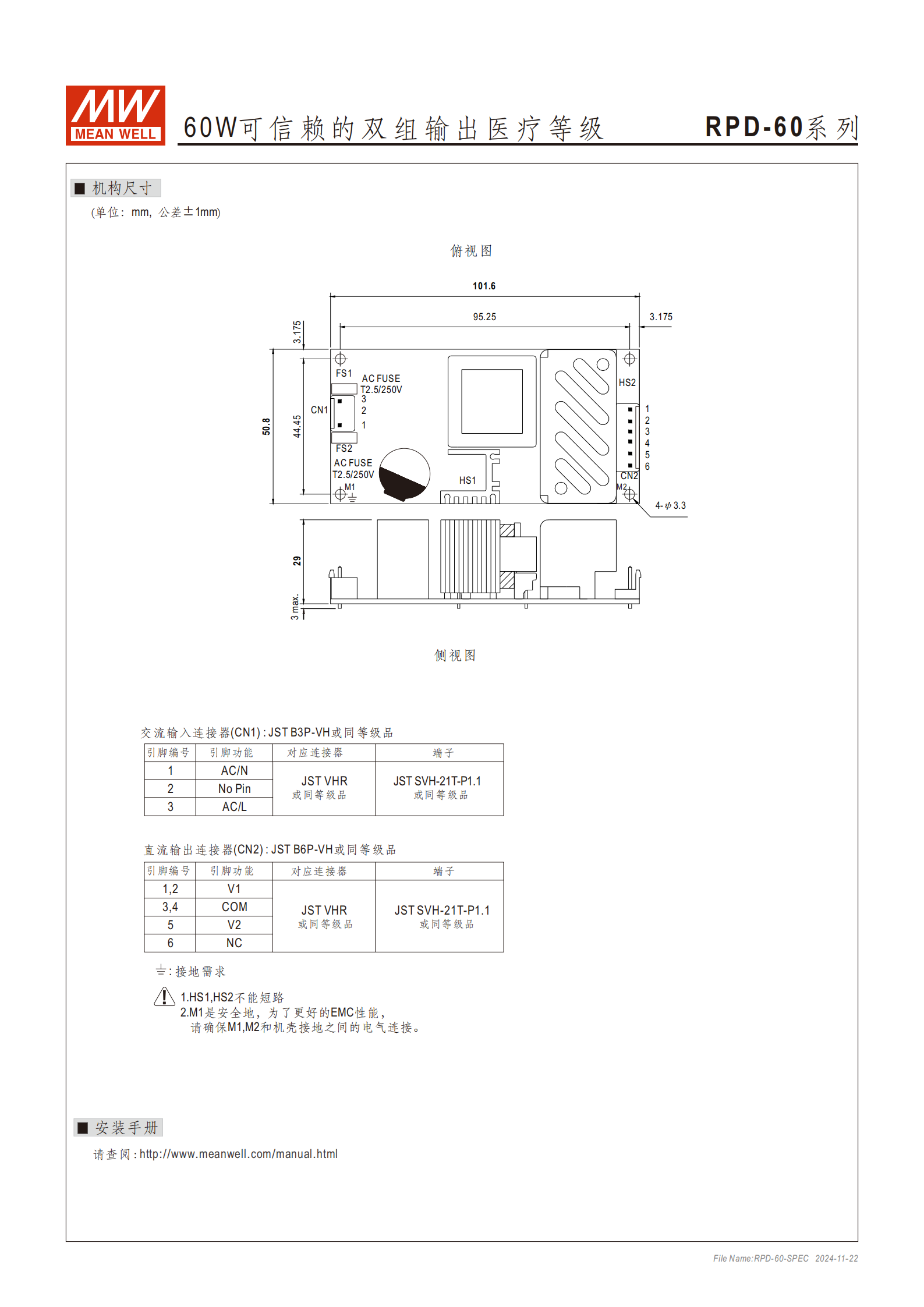

五、機構與安裝信息
交流輸入連接器（CN1）：JST B3P-VH 或同等級品，引腳 1=AC/N、3=AC/L、2=No Pin
直流輸出連接器（CN2）：JST B6P-VH 或同等級品，引腳 1-2=V1、3-4=COM、5=V2、6=NC
接地要求：HS1、HS2 不可短路；M1 為安全地，需確保與 M2 及機殼接地電氣連接以提升 EMC 性能
4. 關鍵問題
問題 1：RPD-60 系列電源的醫療安規核心優勢是什么？適用于哪些醫療設備？
答案：核心安規優勢包括：① 通過 IEC/BS EN/EN 60601-1、ANSI/AAMI ES60601-1 等國際醫療法規認證；② 具備 2×MOPP 隔離等級（初級 - 次級），初級 - 地和次級 - 地均為 1×MOPP，耐壓性能優異（I/P-O/P:4KVAC）；③ 超低漏電流（對地漏電流 < 150μA/264VAC，接觸漏電流 < 100μA/264VAC），符合醫療設備安全要求。適用設備包括沖牙器、血液透析儀、醫療監控設備、睡眠呼吸暫停設備，系統適當考量后可用于 BF 型應用。
問題 2：RPD-60A 和 RPD-60B 的輸出參數有哪些核心差異？峰值負載能力如何？
答案：核心輸出差異：① 輸出組別：RPD-60A 僅單組輸出（CH1：5V/5A），RPD-60B 為雙組輸出（CH1：5V/3.5A、CH2：24V/1.5A）；② 額定功率：RPD-60A 為 49W，RPD-60B 為 53.5W；③ 紋波噪聲：RPD-60A CH1 最大 80mVp-p，RPD-60B CH1 最大 80mVp-p、CH2 最大 100mVp-p；④ 電壓精度（線性調整率）：RPD-60A CH1±0.5%，RPD-60B CH1±0.5%、CH2±1.0%。峰值負載能力（10 秒）：RPD-60A 為 53.9W，RPD-60B 為 58.85W（每 30 分鐘內峰值占空比 33%，平均輸出功率不超過額定功率）。
問題 3：RPD-60 系列電源的工作環境限制和可靠性指標是什么？
答案：工作環境限制：① 溫度：-20~+65℃（需參考減額曲線，海拔超 2000 米時無風扇機型環境溫度按 5℃/1000 米下降）；② 濕度：工作 20~90% RH（無冷凝），儲存 10~95% RH；③ 操作高度：3000 米；④ 振動：10~500Hz、2G 條件下，X/Y/Z 軸各耐受 60 分鐘。可靠性指標：MTBF（平均無故障時間）最小為 5031.3K hrs（按 Telcordia SR-332 標準），或 679.5K hrs（按 MIL-HDBK-217F 標準，25℃環境），具備短路、過負載、過電壓三重保護，提升使用穩定性。
