一、LOP-600 系列完整型號清單（按輸出電壓分類）
| 型號 | 輸出電壓 | 核心關聯參數 |
|---|---|---|
| LOP-600-12 | 12V | 自然風冷 360W、外接風扇 600W；峰值電流 75A（3 秒）；尺寸 127×76.2×35mm |
| LOP-600-15 | 15V | 自然風冷 360W、外接風扇 600W；峰值電流 60A（3 秒）；尺寸 127×76.2×33.5mm |
| LOP-600-18 | 18V | 自然風冷 400.8W、外接風扇 600W；峰值電流 37.5A（3 秒）；尺寸 127×76.2×33.5mm |
| LOP-600-24 | 24V | 自然風冷 399.6W、外接風扇 600W；峰值電流 33.3A（3 秒）；尺寸 127×76.2×33.5mm |
| LOP-600-27 | 27V | 自然風冷 399.6W、外接風扇 602.1W；峰值電流 25A（3 秒）；尺寸 127×76.2×33.5mm |
| LOP-600-36 | 36V | 自然風冷 398.4W、外接風扇 601.2W；峰值電流 18.8A（3 秒）；尺寸 127×76.2×33.5mm |
| LOP-600-48 | 48V | 自然風冷 399.6W、外接風扇 600W；峰值電流 16.7A（3 秒）；尺寸 127×76.2×33.5mm |
| LOP-600-54 | 54V | 自然風冷 400W 左右、外接風扇 604.8W；峰值電流 16.7A（3 秒）；尺寸 127×76.2×33.5mm |
二、型號編碼規則說明
LOP-600-XX 中各部分含義：
LOP：系列名稱（低高度基板型電源供應器專屬標識）；
600：額定功率基準值（外接風扇強制風冷下最大輸出功率 600W）；
XX：輸出電壓值（如 12=12V、15=15V，直至 54=54V，覆蓋 8 種標準電壓規格）

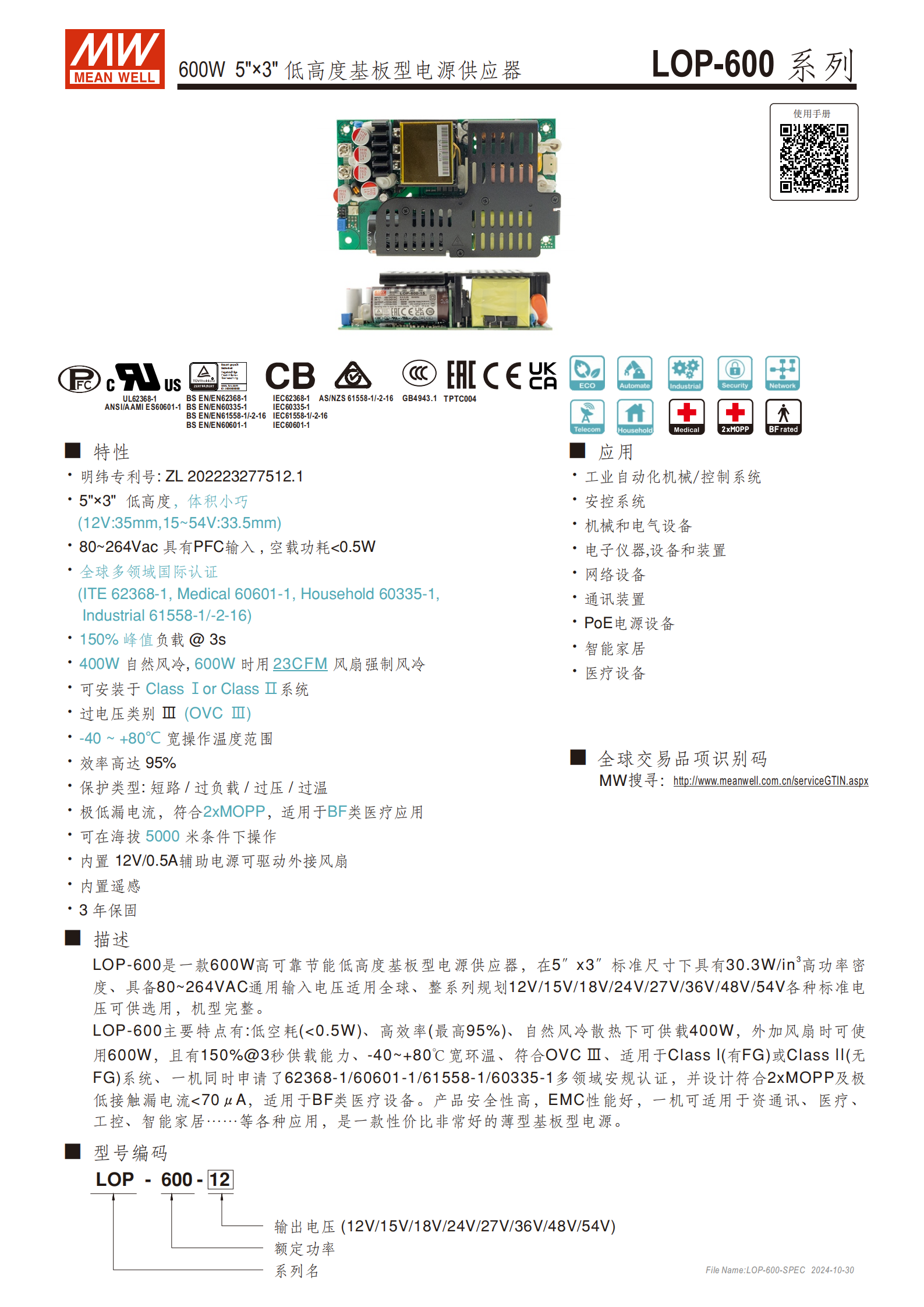

LOP-600 系列是一款 600W 5"×3" 低高度基板型電源供應器，具備80~264VAC 通用輸入電壓、-40~+80℃寬工作溫度范圍，效率高達95% ，空載功耗 < 0.5W，自然風冷下最大輸出功率 360W（12V 機型）/400W（15~54V 機型），外接風扇時可達 600W，支持 150%×3 秒峰值負載，通過IEC62368-1、IEC60601-1 等多領域國際認證，符合 2xMOPP 標準及超低漏電流要求，適用于醫療設備、工業自動化、通訊裝置等多場景，提供 3 年保固。
產品型號：LOP-600 系列
產品類型：600W 5"×3" 低高度基板型電源供應器
核心定位：高可靠、節能、薄型設計，適配多領域場景的通用型電源
專利信息：明緯專利（專利號：ZL 202223277512.1）
保固期限：3 年

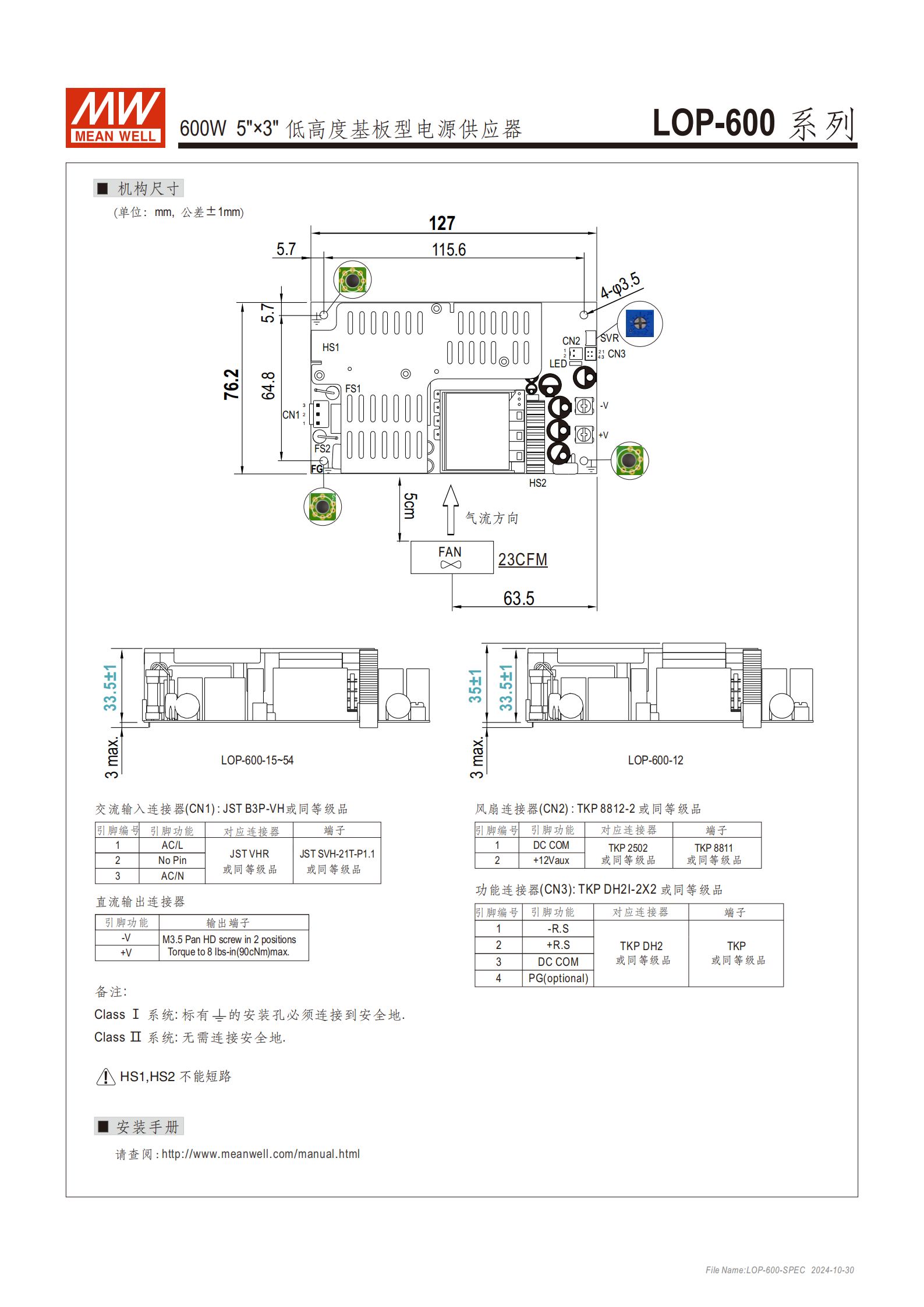

尺寸規格（長 × 寬 × 高）：
輸出電壓 尺寸 公差 12V 127×76.2×35 ±1mm 15~54V 127×76.2×33.5 ±1mm
二、電氣規格
（1）輸入?yún)?shù)
| 參數名稱 | 具體規格 |
|---|---|
| 電壓范圍 | 80~264VAC、113~370VDC |
| 頻率范圍 | 47~63Hz |
| 功率因數 | 滿載時，PF>0.95（230VAC）、PF>0.98（115VAC） |
| 交流電流 | 典型值 6.4A/115VAC、3.2A/230VAC |
| 浪涌電流 | 冷啟動 40A/115VAC、80A/230VAC |
| 漏電流 | 對地漏電流 < 500μA（rms@264VAC）；接觸漏電流 < 70μA（rms@264VAC） |
（2）輸出參數
輸出電壓選項：12V、15V、18V、24V、27V、36V、48V、54V
輸出電流與功率（核心數據）：

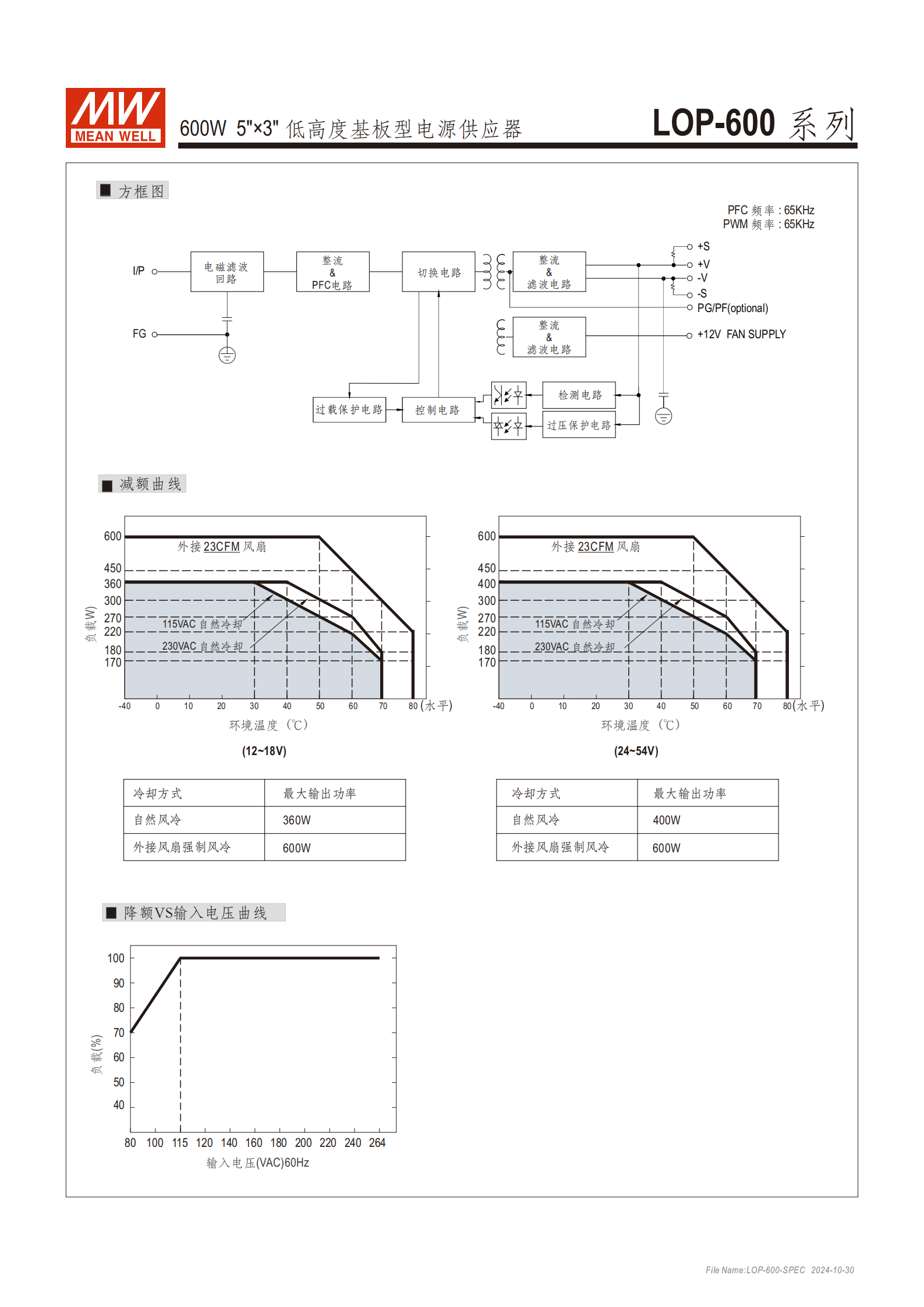

冷卻方式 12V 機型 15~54V 機型 峰值功率（3 秒） 自然風冷 360W 400W 左右 900W 左右 外接風扇（23CFM） 600W 600W 左右 900W 左右 電壓精度與調整：
參數名稱 規格 電壓調整范圍 ±3.0%（12V/15V）、±2.0%（18V）、±1.0%（24~54V） 負載調整率 ±1.0%（全系列） 溫度系數 ±0.03%/℃（0~50℃） 啟動與保持時間：
啟動 / 上升時間：1000ms（50ms/230VAC）、1500ms（50ms/115VAC）（滿載）
保持時間：400W 負載時 12ms、600W 負載時 8ms（典型值）
（3）效率表現
典型效率：93%（12V）、93.5%（15V）、94%（18V）、95%（24~54V）
最高效率：95%
三、核心特性
寬適配能力：80~264VAC 通用輸入，支持全球電壓標準；-40~+80℃寬工作溫度范圍，適應惡劣環境
高效節能：空載功耗 < 0.5W，最高效率 95%，自然風冷與強制風冷雙模式適配不同功率需求
高功率密度：5"×3" 標準尺寸下，功率密度達 30.3W/in3
強負載能力：支持 150%×3 秒峰值負載，應對瞬時高功率需求
全面保護：具備短路、過負載（105~150% 額定功率，打嗝模式自動恢復）、過電壓（關斷輸出，重啟恢復）、過溫（溫度下降或重啟恢復）保護
醫療級適配：符合 2xMOPP 標準，超低接觸漏電流 < 70μA，適用于 BF 類醫療設備
輔助功能：內置 12V@0.5A 輔助電源（驅動外接風扇）、遙感補償功能（補償負載接線電壓降，最高 0.5V）
安裝兼容性：支持 Class I（需接安全地）或 Class II（無需接安全地）系統安裝；過電壓類別 OVC Ⅲ；可在 5000 米海拔操作

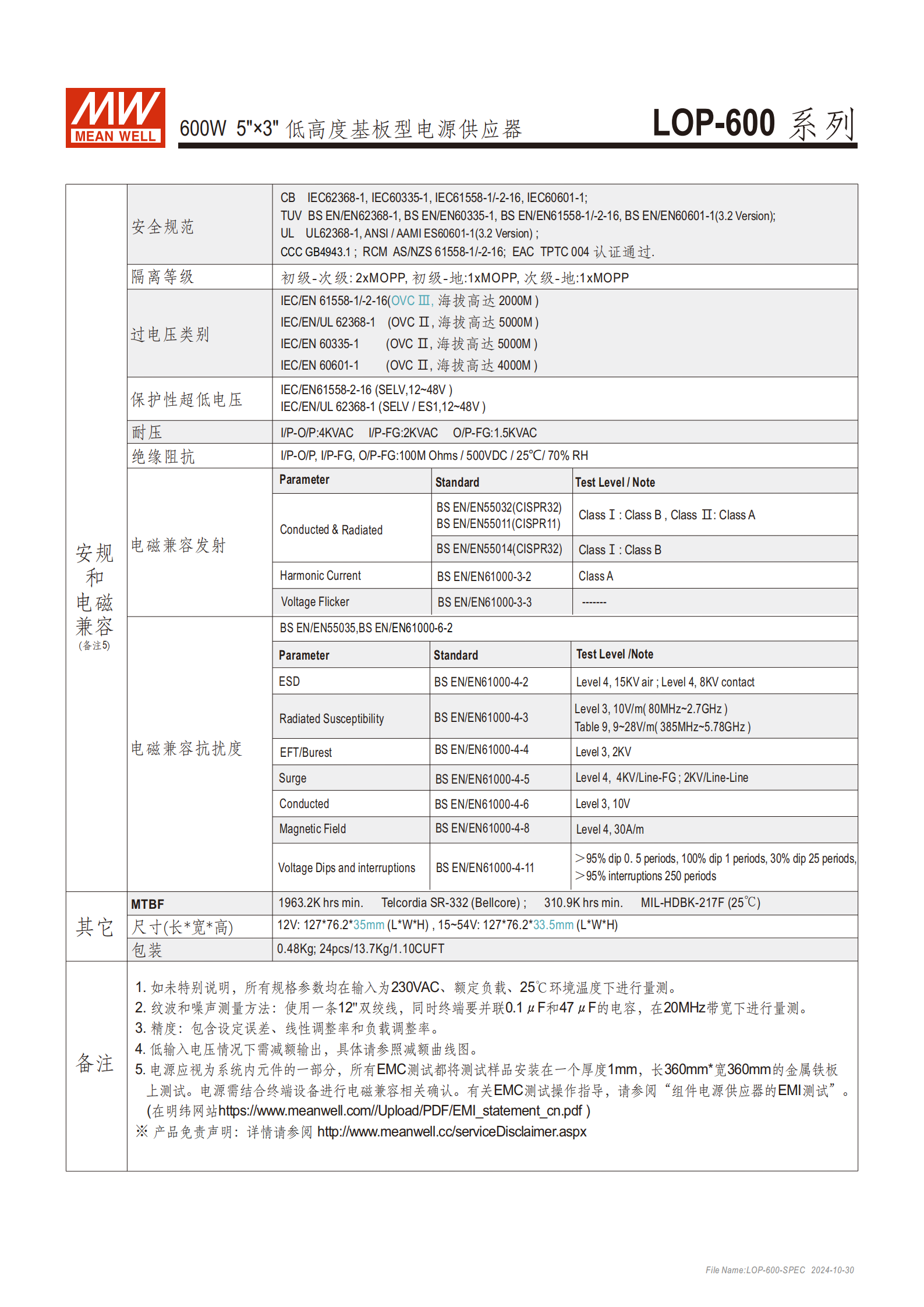

四、安全與電磁兼容
（1）安全認證
國際標準：IEC62368-1、IEC60335-1、IEC61558-1/-2-16、IEC60601-1（3.2 版）
區域標準：UL62368-1、ANSI/AAMI ES60601-1、BS EN/EN 系列標準、GB4943.1（CCC）、AS/NZS 61558-1/-2-16（RCM）、TPTC004（EAC）
隔離與耐壓：
隔離部位 隔離等級 耐壓值 初級 - 次級 2xMOPP 4KVAC 初級 - 地 1xMOPP 2KVAC 次級 - 地 1xMOPP 1.5KVAC 絕緣阻抗 100MΩ（500VDC/25℃/70%RH）
（2）電磁兼容（EMC）
發射標準：BS EN/EN55032（CISPR32）、BS EN/EN55011（CISPR11）等，Class I 為 Class B、Class II 為 Class A
抗擾度標準：BS EN/EN55035、BS EN/EN61000 系列，包括 ESD（Level 4）、輻射抗擾度（Level 3）、浪涌（Level 4）等
五、應用場景
醫療設備（BF 類）
工業自動化機械 / 控制系統
安控系統、機械和電氣設備
電子儀器、網絡設備、通訊裝置
PoE 電源設備、智能家居
4. 關鍵問題
問題 1：LOP-600 系列電源的核心適配場景及關鍵適配優勢是什么？
答案：核心適配場景包括醫療設備（BF 類）、工業自動化、通訊裝置、智能家居等多領域。關鍵適配優勢：① 醫療級合規，符合 2xMOPP 標準及 < 70μA 超低接觸漏電流，滿足醫療設備安全要求；② 寬電壓（80~264VAC）、寬溫（-40~+80℃）、高海拔（5000 米）適配，應對工業與戶外惡劣環境；③ 雙冷卻模式（自然風冷 / 強制風冷）+150% 峰值負載能力，適配不同功率需求的設備；④ 多領域國際認證全覆蓋，無需單獨適配不同區域標準。
問題 2：LOP-600 系列在不同冷卻方式下的輸出功率的差異，以及輸出電壓對應的核心參數是什么？
答案：（1）冷卻方式與輸出功率差異：① 自然風冷：12V 機型 360W，15~54V 機型 400W 左右；② 外接風扇（23CFM）：全系列均可達 600W 額定功率，且全系列支持 900W 左右的 3 秒峰值功率。（2）核心輸出參數：輸出電壓涵蓋 12V/15V/18V/24V/27V/36V/48V/54V，電壓精度為 ±1.0%~±3.0%，負載調整率統一為 ±1.0%，遙感功能可補償最高 0.5V 的接線電壓降，確保輸出穩定性。
問題 3：LOP-600 系列的安全保護機制與安規認證覆蓋情況如何，確保了哪些使用安全性？
答案：（1）安全保護機制：具備短路、過負載（105~150% 額定功率，打嗝模式自動恢復）、過電壓（關斷輸出，重啟恢復）、過溫（溫度下降或重啟恢復）四大核心保護，全面規避使用風險。（2）安規認證：覆蓋 IEC/UL/BS EN/GB 等國際及區域標準，包括 IEC62368-1（通用）、IEC60601-1（醫療）、IEC60335-1（家用）、IEC61558-1/-2-16（工業），同時滿足 OVC Ⅲ 過電壓類別、2xMOPP 隔離等級及 100MΩ 絕緣阻抗要求，確保在醫療、工業、家用等不同場景下的用電安全。
