LOP-500 系列電源型號清單
| 型號 | 輸出電壓 | 核心關聯參數（補充關鍵信息） |
|---|---|---|
| LOP-500-12 | 12V | 自然風冷額定電流 25A、峰值電流（3 秒）62.5A；紋波噪聲最大 120mVp-p |
| LOP-500-15 | 15V | 自然風冷額定電流 20A、峰值電流（3 秒）50A；紋波噪聲最大 150mVp-p |
| LOP-500-18 | 18V | 自然風冷額定電流 16.7A、峰值電流（3 秒）41.7A；紋波噪聲最大 180mVp-p |
| LOP-500-24 | 24V | 自然風冷額定電流 13.4A、峰值電流（3 秒）31.3A；紋波噪聲最大 200mVp-p |
| LOP-500-27 | 27V | 自然風冷額定電流 11.9A、峰值電流（3 秒）27.8A；紋波噪聲最大 200mVp-p |
| LOP-500-36 | 36V | 自然風冷額定電流 8.9A、峰值電流（3 秒）20.8A；紋波噪聲最大 250mVp-p |
| LOP-500-48 | 48V | 自然風冷額定電流 6.7A、峰值電流（3 秒）15.6A；紋波噪聲最大 250mVp-p |
| LOP-500-54 | 54V | 自然風冷額定電流 6A、峰值電流（3 秒）13.9A；紋波噪聲最大 250mVp-p |
備注
所有型號均屬于 500W 低高度基板型電源，通用輸入電壓范圍 80~264VAC、113~370VDC，支持自然風冷和外接 23CFM 風扇強制風冷兩種冷卻方式。
峰值功率均為 750W（持續 3 秒），外接風扇時額定輸出功率均可達 500W。
電壓調整范圍均為額定輸出電壓的 ±5%，線性調整率和負載調整率均為 ±1.0%。
LOP-500 系列是一款500W 高可靠節能低高度基板型電源供應器，尺寸為5〞×3〞×30.5mm，具備80~264VAC 通用輸入電壓，支持自然風冷（300W/320W）和外接風扇強制風冷（500W） 兩種冷卻方式，擁有 **-40~+80℃寬工作溫度范圍 **、最高 95% 效率、<0.5W 空載功耗及短路 / 過負載 / 過壓 / 過溫多重保護，通過醫療、工業、家用等多領域國際認證，漏電流 < 70μA，適用于醫療設備、工業自動化、智能家居等多種場景，提供3 年保固，支持5000 米海拔操作。
產品名稱：LOP-500 系列 500W 低高度基板型電源供應器
核心定位：高可靠、節能、薄型化，適用于多領域的通用型電源
專利信息：明緯專利號 ZL 202223277512.1
保固期限：3 年
尺寸規格：127mm×76.2mm×30.5mm（5〞×3〞），功率密度達 27.8W/in3
二、核心電氣參數
（1）輸入?yún)?shù)
| 參數項 | 具體規格 |
|---|---|
| 電壓范圍 | 80~264VAC（交流）、113~370VDC（直流） |
| 頻率范圍 | 47~63Hz |
| 功率因數 | 滿載時，230VAC 下 PF>0.95；115VAC 下 PF>0.98 |
| 浪涌電流 | 冷啟動 40A/115VAC、80A/230VAC |
| 交流電流 | 5.2A/115VAC、2.9A/230VAC（典型值） |
（2）輸出參數
| 輸出類型 | 規格詳情 |
|---|---|
| 電壓選項 | 12V、15V、18V、24V、27V、36V、48V、54V（8 種標準電壓） |
| 額定功率 | 自然風冷：300W（12~18V）、320W（24~54V）；外接風扇：500W |
| 峰值功率 | 750W（持續 3 秒） |
| 峰值電流 | 12V 型號 62.5A，54V 型號 13.9A（詳見型號對應表） |
| 紋波與噪聲 | 最大 120~250mVp-p（隨電壓等級變化） |
| 電壓調整范圍 | ±5%（主輸出，如 12V 型號為 11.4~12.6V） |
| 線性 / 負載調整率 | ±1.0% |
| 啟動 / 上升時間 | 230VAC 滿載：1000ms 啟動，30ms 上升；115VAC 滿載：1500ms 啟動，30ms 上升 |
（3）能效與功耗
效率：典型值 93.5%~95%（24~54V 型號達 95%）
空載功耗：<0.5W
三、工作環境與冷卻方式
| 項目 | 具體規格 |
|---|---|
| 工作溫度 | -40~+80℃（需參考減額曲線） |
| 工作濕度 | 20~90% RH，無冷凝 |
| 儲存溫度 | -40~+85℃，10~95% RH，無冷凝 |
| 溫度系數 | ±0.03%/℃（0~50℃） |
| 耐振動 | 10~500Hz，2G，10 分鐘 / 周期，X、Y、Z 各 60 分鐘 |
| 海拔適應 | 最高 5000 米（IEC62368-1/60335-1 標準） |
| 冷卻方式 | 1. 自然風冷；2. 外接 23CFM 風扇強制風冷 |

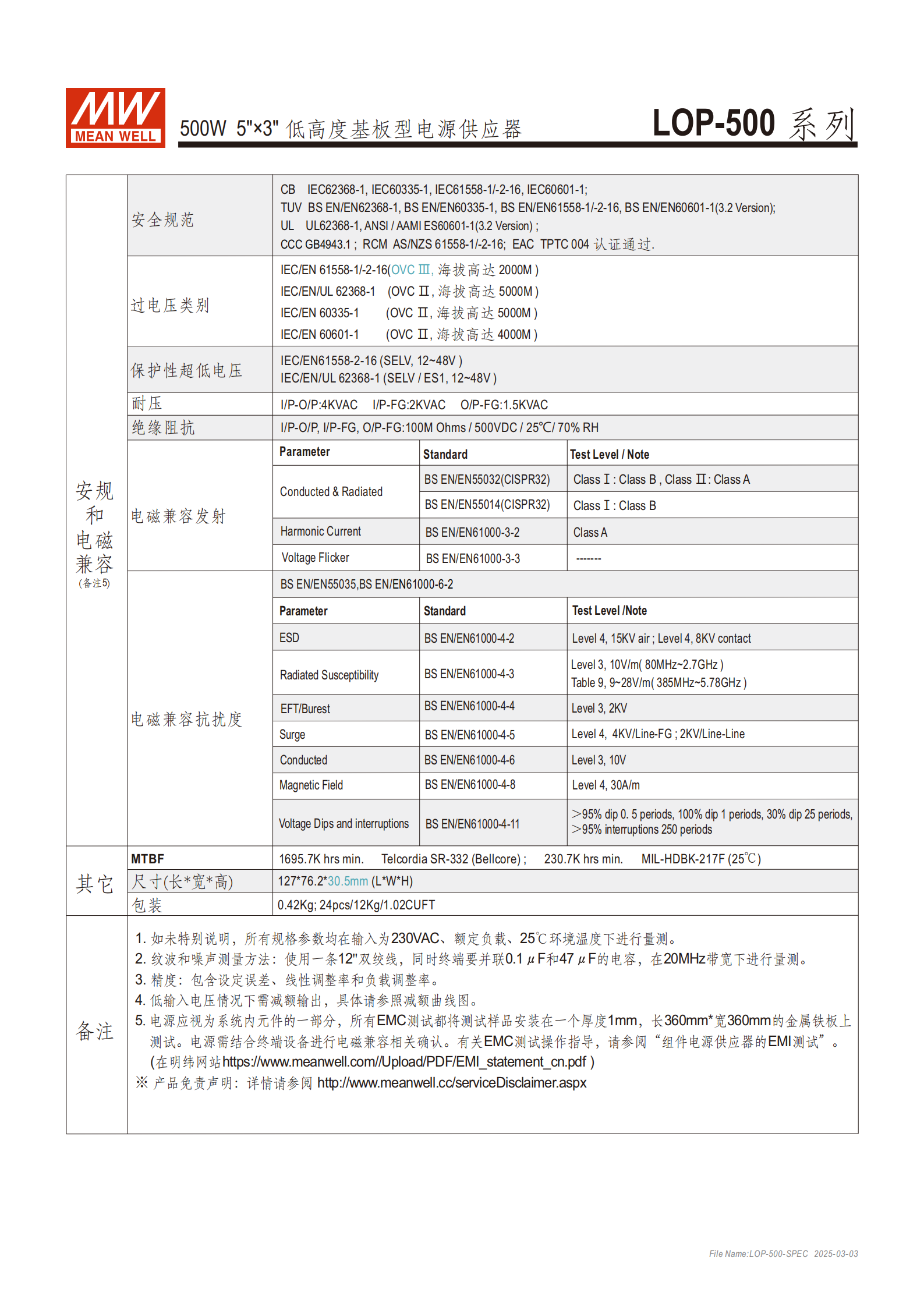

四、安全與認證
（1）國際認證與標準
| 認證類型 | 涵蓋標準 |
|---|---|
| CB | IEC62368-1、IEC60335-1、IEC61558-1/-2-16、IEC60601-1 |
| TUV | BS EN/EN62368-1、BS EN/EN60335-1 等 |
| UL | UL62368-1、ANSI/AAMI ES60601-1（3.2 版） |
| 其他 | CCC（GB4943.1）、RCM（AS/NZS 61558-1/-2-16）、EAC（TPTC004） |
（2）安全特性
保護功能：短路保護、過負載保護（105~150% 額定功率，3 秒打嗝模式自動恢復）、過電壓保護（關斷輸出，重啟恢復）、過溫度保護（關斷輸出，降溫或重啟恢復）
漏電流：對地漏電流 < 500μA（rms@264VAC）；接觸漏電流 < 70μA（rms@264VAC），符合 2×MOPP 標準，適用于 BF 類醫療設備
過電壓類別：IEC61558-1 標準下為 OVC Ⅲ；其他標準下為 OVC Ⅱ
絕緣規格：I/P-O/P:4KVAC、I/P-FG:2KVAC、O/P-FG:1.5KVAC；絕緣阻抗≥100MΩ（500VDC、25℃、70% RH）
（3）電磁兼容（EMC）
發射標準：BS EN/EN55032（CISPR32）Class B（傳導 + 輻射）、BS EN/EN61000-3-2 Class A
抗擾度標準：ESD Level 4（15KV 空氣 / 8KV 接觸）、輻射抗擾度 Level 3（10V/m）、浪涌 Level 4（4KV Line-FG）等
五、附加功能與結構
輔助電源：內置 12V@0.5A 輔助電源，可驅動外接風扇（23CFM）
遙感功能：支持遙感，可補償負載接線上的電壓降（最高 0.5V）
電源狀態信號：可選 PG/PF 信號，10~500ms 延遲輸出 TTL 信號

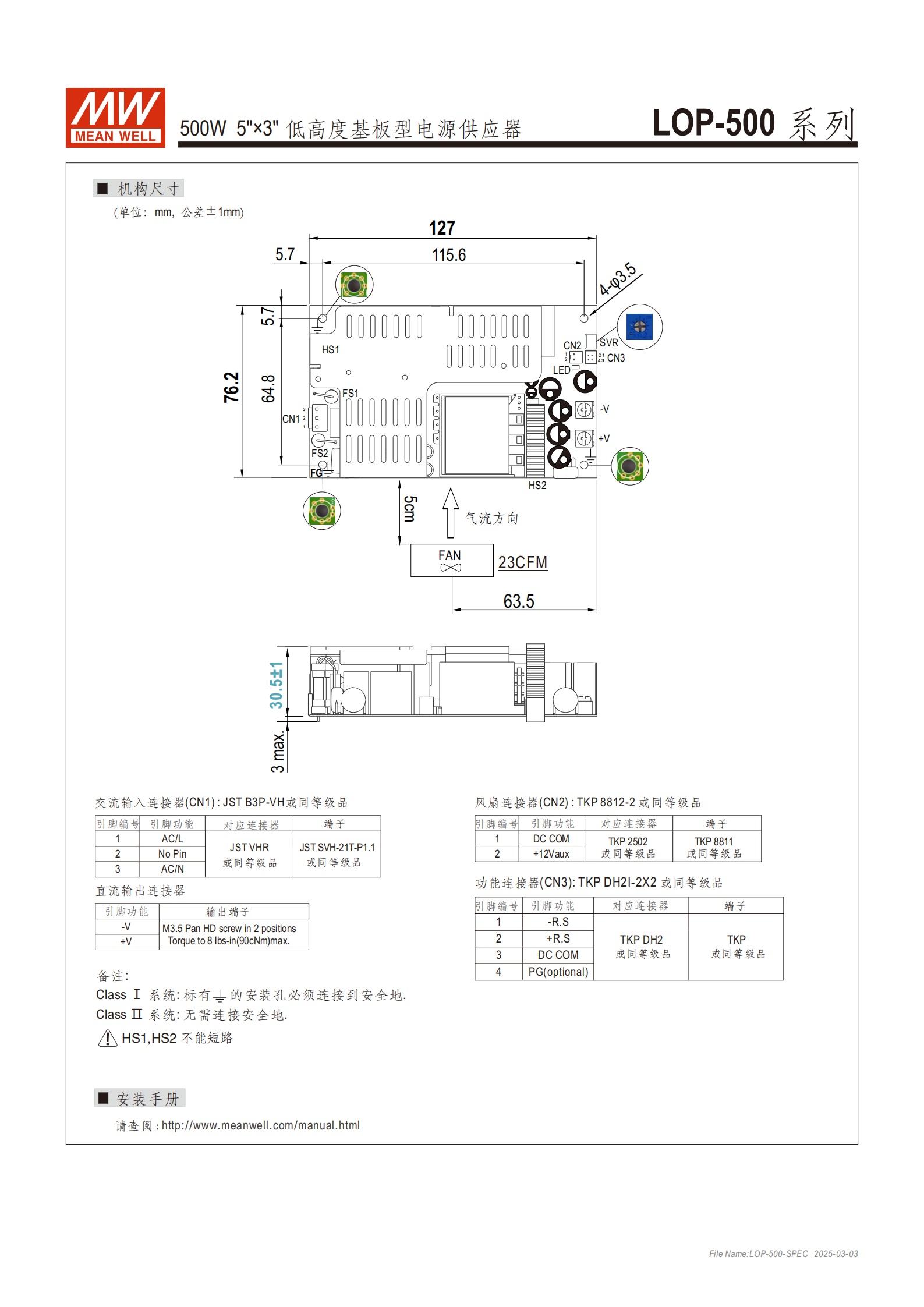

連接器規格：交流輸入（CN1）JST B3P-VH；風扇連接器（CN2）TKP 8812-2；功能連接器（CN3）TKP DH2I-2X2
機械安裝：支持 Class I（需接安全地）和 Class II（無需接安全地）系統；安裝孔扭矩最大 90cNm
MTBF：最小 1695.7K 小時（Telcordia SR-332 標準）；最小 230.7K 小時（MIL-HDBK-217F 標準，25℃）
六、應用場景
醫療設備（BF 類）
工業自動化機械 / 控制系統
安控系統、網絡設備、通訊裝置
電子儀器、設備和裝置
PoE 電源設備、智能家居
機械和電氣設備
4. 關鍵問題
問題 1：LOP-500 系列電源的核心適用場景及關鍵適配特性是什么？
答案：核心適用場景包括醫療設備（BF 類）、工業自動化、智能家居、網絡通訊設備等多領域。關鍵適配特性：① 符合 2×MOPP 標準，接觸漏電流 < 70μA，滿足醫療設備安全要求；② 80~264VAC 通用輸入電壓，適配全球電網；③ -40~+80℃寬工作溫度和 5000 米高海拔適應能力，適配惡劣工業環境；④ 自然風冷 + 強制風冷雙模式，兼顧節能與高功率輸出需求。
問題 2：LOP-500 系列電源的功率輸出能力與冷卻方式、環境溫度的關聯的核心參數是什么？

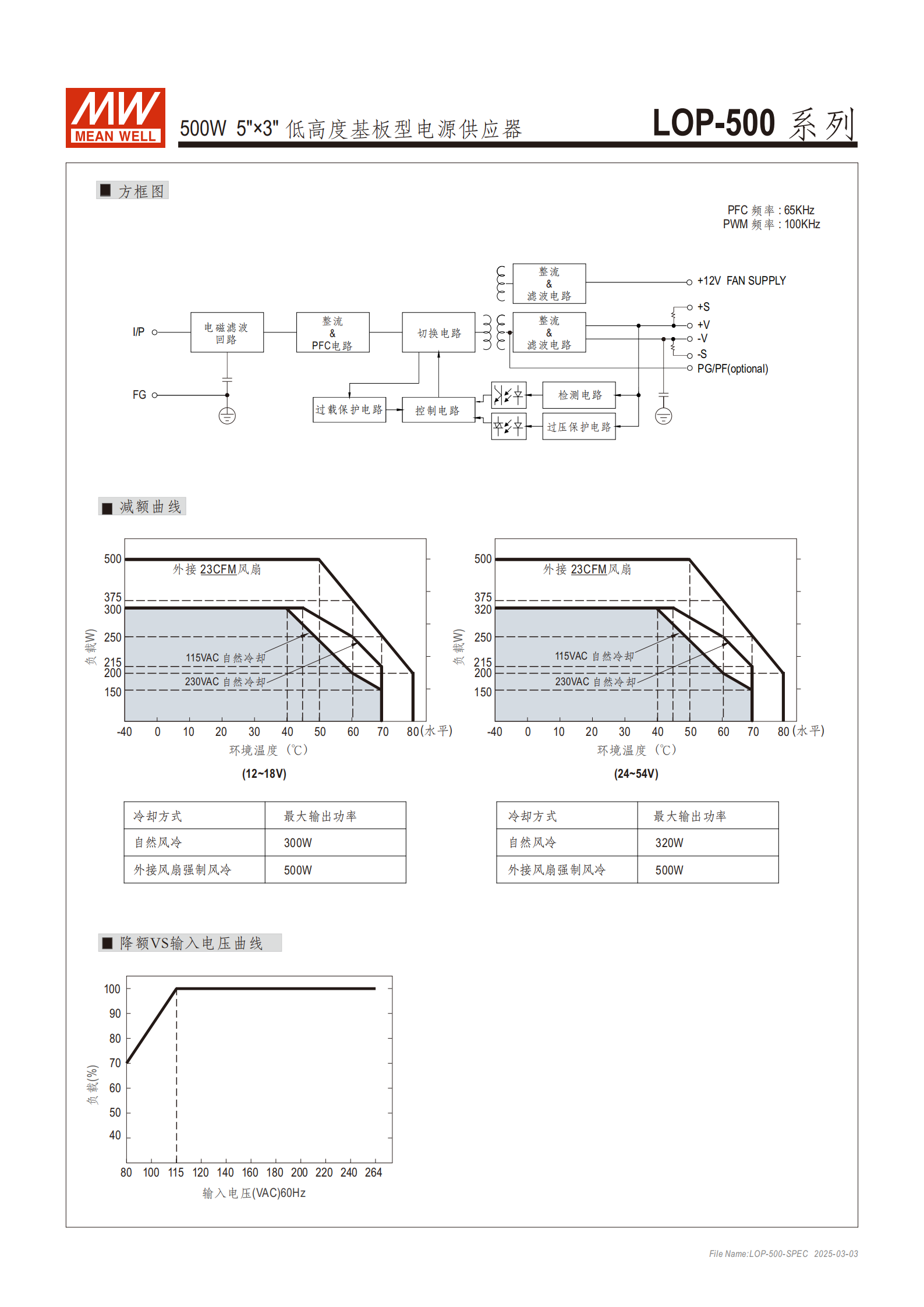

答案：核心關聯參數如下：① 冷卻方式影響額定功率：自然風冷時，12~18V 型號輸出 300W，24~54V 型號輸出 320W；外接 23CFM 風扇強制風冷時，全型號輸出 500W；② 峰值功率：無論冷卻方式，全型號支持 750W 峰值功率（持續 3 秒）；③ 環境溫度影響輸出：工作溫度范圍為 - 40~+80℃，需參考減額曲線，低溫或高溫環境下需適當降額輸出。
問題 3：LOP-500 系列電源的安全保護體系包含哪些內容，且對應的保護模式是什么？
答案：安全保護體系涵蓋 4 類核心保護，具體如下：① 過負載保護：觸發條件為額定輸出功率的 105~150%，保護模式為 3 秒后打嗝模式，負載異常移除后自動恢復；② 過電壓保護：觸發電壓范圍為額定輸出電壓的 110%~125%（如 12V 型號為 13.2~15.6V），保護模式為關斷輸出，電源重啟后恢復；③ 過溫度保護：保護模式為關斷輸出，溫度下降后或電源重啟后恢復正常；④ 短路保護：保護模式為打嗝模式或關斷輸出（隨故障程度），故障排除后自動恢復。
