LOP-400 系列是一款 400W 高可靠節能低高度基板型電源供應器，尺寸為 127×76.2×27.5mm，具備80~264VAC 通用輸入電壓、最高 95% 效率、<0.5W 空載功耗，自然風冷下最大輸出 250W、外接風扇時達 400W，支持 - 40~+80℃寬工作溫度和 5000 米海拔操作，通過 IEC62368-1、IEC60601-1 等多領域國際認證，符合 2xMOPP 標準及極低漏電流要求，適用于醫療、工控、智能家居等多場景，提供 3 年保固。

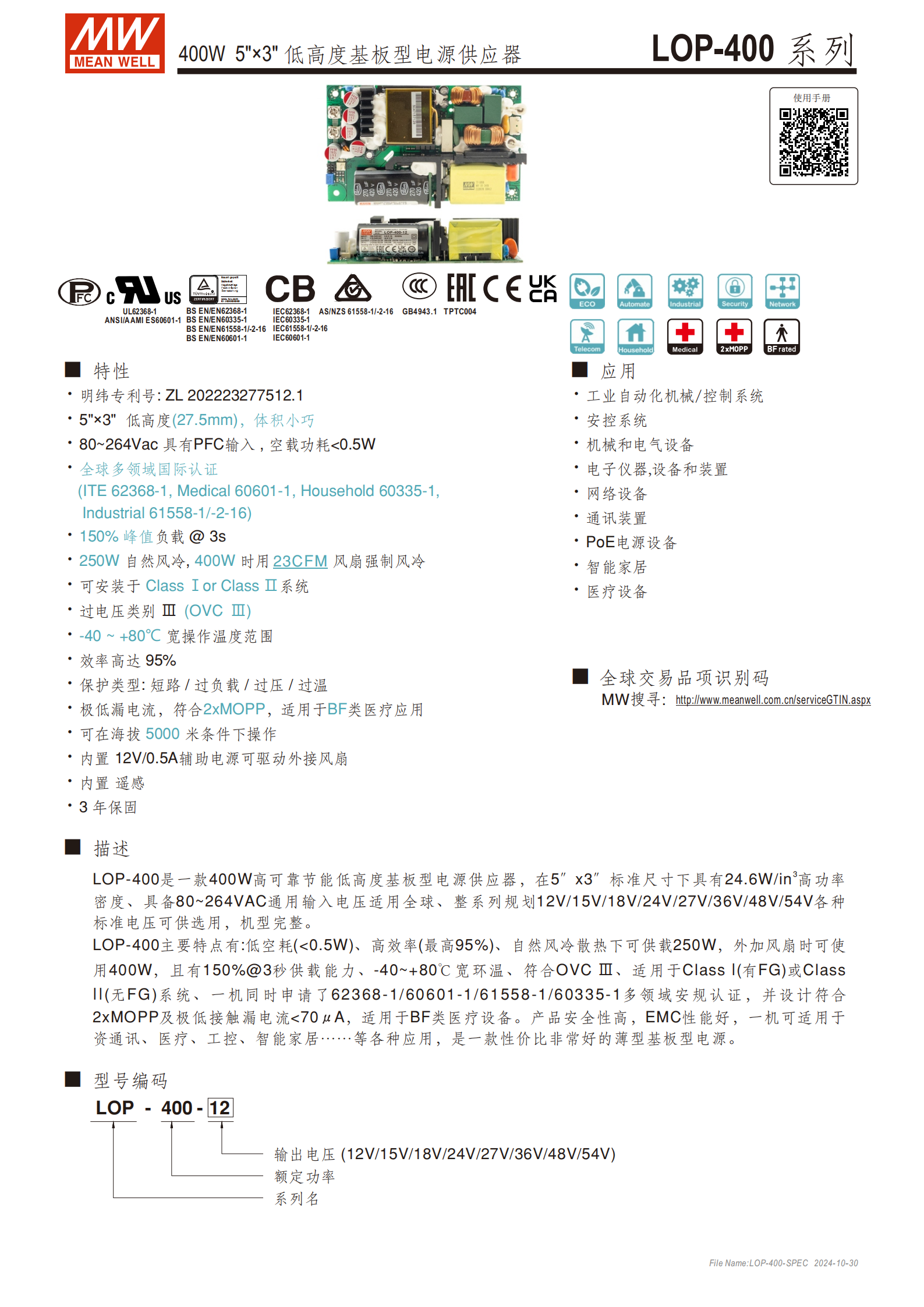

產品名稱：400W 5"×3" 低高度基板型電源供應器（LOP-400 系列）
核心定位：高可靠、節能、薄型基板電源，兼具高功率密度（24.6W/in3），適配全球多場景應用
專利與保固：明緯專利（ZL 202223277512.1），3 年保固

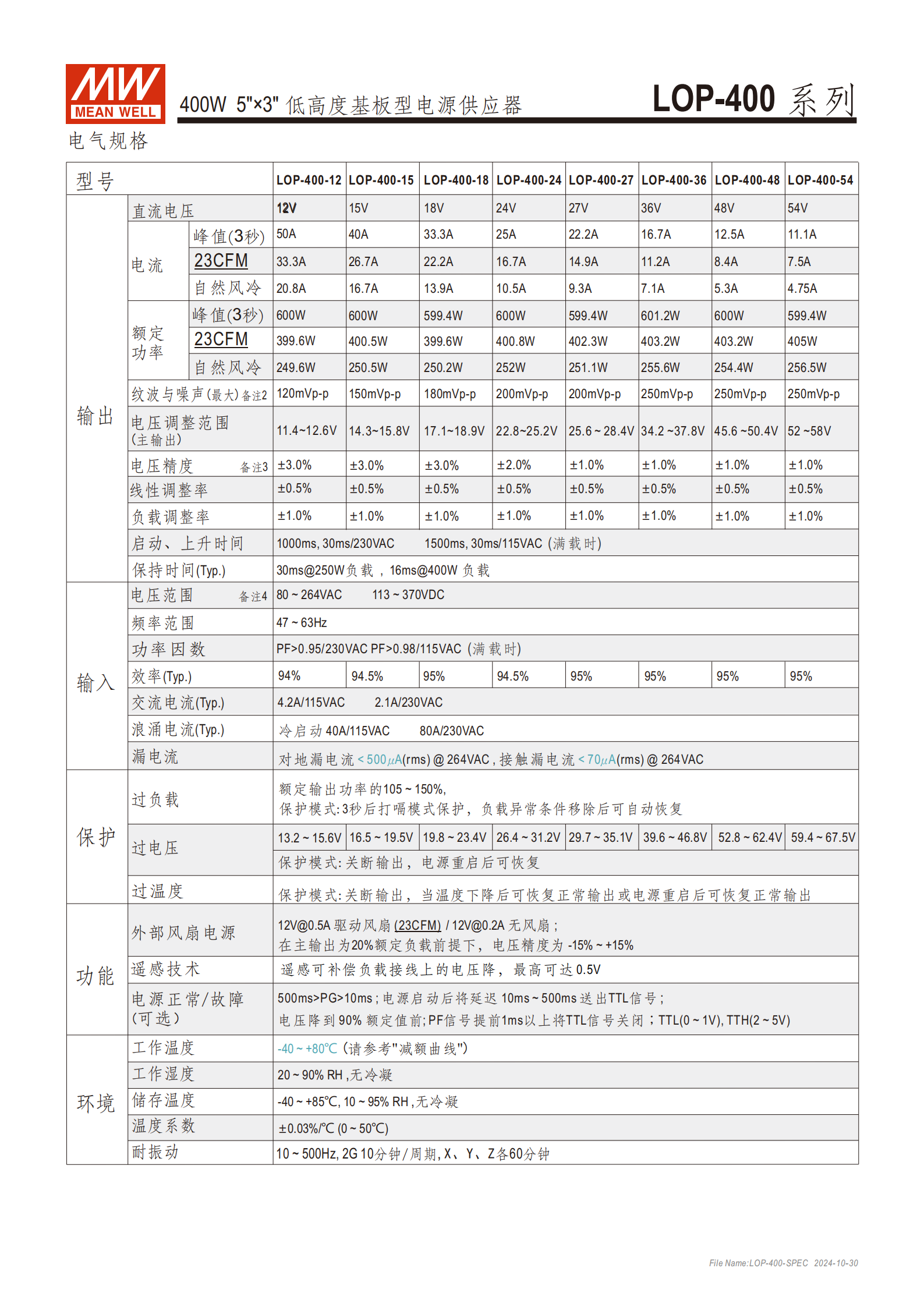

二、關鍵規格參數
（1）輸入參數
| 參數項 | 具體數值 |
|---|---|
| 電壓范圍 | 80~264VAC、113~370VDC |
| 頻率范圍 | 47~63Hz |
| 功率因數 | 滿載時 PF>0.95（230VAC）、PF>0.98（115VAC） |
| 浪涌電流 | 冷啟動 40A/115VAC、80A/230VAC |
（2）輸出參數
| 輸出類型 | 關鍵數據 | 備注 |
|---|---|---|
| 電壓選項 | 12V/15V/18V/24V/27V/36V/48V/54V | 全系列覆蓋多標準電壓 |
| 額定功率 | 自然風冷：250W；外接風扇（23CFM）：400W | 峰值功率 150%（持續 3 秒） |
| 輸出電流（示例） | 24V 型號：自然風冷 9.3A、外接風扇 16.7A | 不同電壓型號電流不同，峰值電流最高 50A |
| 負載調整率 | ±1.0% | 含設定誤差、線性調整率 |
| 啟動 / 上升時間 | 1000ms（230VAC）、1500ms（115VAC），上升 30ms | 滿載條件下 |
| 保持時間 | 30ms@250W 負載、16ms@400W 負載 | 典型值 |
（3）性能參數
效率：典型值 94%~95%，最高達 95%
空載功耗：<0.5W
工作環境：溫度 - 40~+80℃（需參考減額曲線），濕度 20~90% RH（無冷凝）
儲存環境：溫度 - 40~+85℃，濕度 10~95% RH（無冷凝）
海拔適應：最高 5000 米（依認證標準略有差異）
溫度系數：±0.03%/℃（0-50℃）
耐振動：10~500Hz，2G 10 分鐘 / 周期，X、Y、Z 各 60 分鐘
三、核心特性
結構與散熱：低高度（27.5mm）、體積小巧（127×76.2×27.5mm）；支持自然風冷和外接風扇強制風冷（23CFM）
安全保護：具備短路、過負載、過壓、過溫四大保護功能，保護模式分別為打嗝模式（過負載，3 秒后啟動，可自動恢復）、關斷輸出（過電壓 / 過溫，重啟或溫度下降后恢復）
認證與合規：通過多領域國際認證，包括 IEC62368-1（通用）、IEC60601-1（醫療）、IEC60335-1（家用）、IEC61558-1/-2-16（工業）等；符合 2xMOPP 標準，接觸漏電流 < 70μA，適用于 BF 類醫療設備
附加功能：內置 12V/0.5A 輔助電源（可驅動外接風扇）；支持遙感技術，可補償負載接線電壓降（最高 0.5V）；可選電源正常 / 故障（PG/PF）TTL 信號輸出
系統適配：可安裝于 Class I（有 FG）或 Class II（無 FG）系統，過電壓類別 OVC III
四、應用場景
醫療設備（符合 BF 類醫療應用要求）
工業自動化機械 / 控制系統、安控系統
電子儀器、設備和裝置
網絡設備、通訊裝置、PoE 電源設備
智能家居、機械和電氣設備
五、機構與連接
（1）連接器規格
| 連接器類型 | 型號要求 | 關鍵引腳功能 |
|---|---|---|
| 交流輸入（CN1） | JST B3P-VH 或同等級品 | 1 腳 ACL、3 腳 AC/N |
| 直流輸出 | - | +V、-V（M3.5 螺絲端子，扭矩最大 90cNm） |
| 風扇連接器（CN2） | TKP 8812-2 或同等級品 | 1 腳 DC COM、2 腳 + 12Vaux |
| 功能連接器（CN3） | TKP DH2I-2X2 或同等級品 | 1 腳 - R.S、2 腳 + R.S、3 腳 DC COM、4 腳 PG（可選） |
（2）安裝要求
Class I 系統：標有 FG 的安裝孔必須連接到安全地
Class II 系統：無需連接安全地
注意：HS1、HS2 不能短路
六、電磁兼容與安全規范
電磁兼容發射：符合 BS EN/EN55032（CISPR32）、BS EN/EN55011（CISPR11）等標準，Class I 為 Class B，Class II 為 Class A
電磁兼容抗擾度：ESD（接觸 8KV、空氣 15KV）、輻射抗擾度（80MHz~2.7GHz 10V/m 等）、EFT/Burst（2KV）、浪涌（線 - 地 4KV、線 - 線 2KV）等均達對應等級標準
隔離與耐壓：初級 - 次級 2xMOPP、初級 - 地 1xMOPP、次級 - 地 1xMOPP；絕緣阻抗≥100MΩ（500VDC、25℃、70% RH）
保護性超低電壓：12~48V（SELV/ES1，依標準）
4. 關鍵問題
問題 1：LOP-400 系列電源的核心功率輸出能力及散熱方式對應的功率差異是什么？
答案：該系列電源額定功率核心分為兩種場景：①自然風冷散熱時，最大輸出功率為250W；②外接 23CFM 風扇強制風冷時，最大輸出功率可達400W；同時支持150% 峰值功率輸出（持續約 3 秒），不同電壓型號的具體輸出電流略有差異（如 24V 型號自然風冷 9.3A、外接風扇 16.7A）。
問題 2：LOP-400 系列電源為何能適配醫療設備，核心合規與安全特性有哪些？
答案：核心原因是其滿足醫療設備的嚴格安全與合規要求，關鍵特性包括：①通過IEC60601-1 醫療安規認證；②符合2xMOPP 隔離標準，確保電氣隔離安全性；③接觸漏電流 < 70μA（264VAC） ，遠低于醫療設備安全閾值；④具備過溫、過壓、短路、過負載全維度保護，且保護模式適配醫療場景的穩定性需求；⑤支持 Class I/II 系統安裝，適配不同醫療設備的接地要求。
問題 3：LOP-400 系列電源的適用環境極限及關鍵環境適配參數是什么？
答案：適用環境極限及核心適配參數如下：①工作溫度范圍 **-40~+80℃（需參考減額曲線，低輸入電壓時需減額輸出）；②儲存溫度范圍-40~+85℃；③工作濕度20~90% RH**（無冷凝），儲存濕度10~95%RH（無冷凝）；④海拔適應能力最高5000 米（依認證標準，IEC/EN 62368-1 標準下）；⑤耐振動性能達10~500Hz、2G 強度，可適配工業、醫療等多場景的振動環境。
