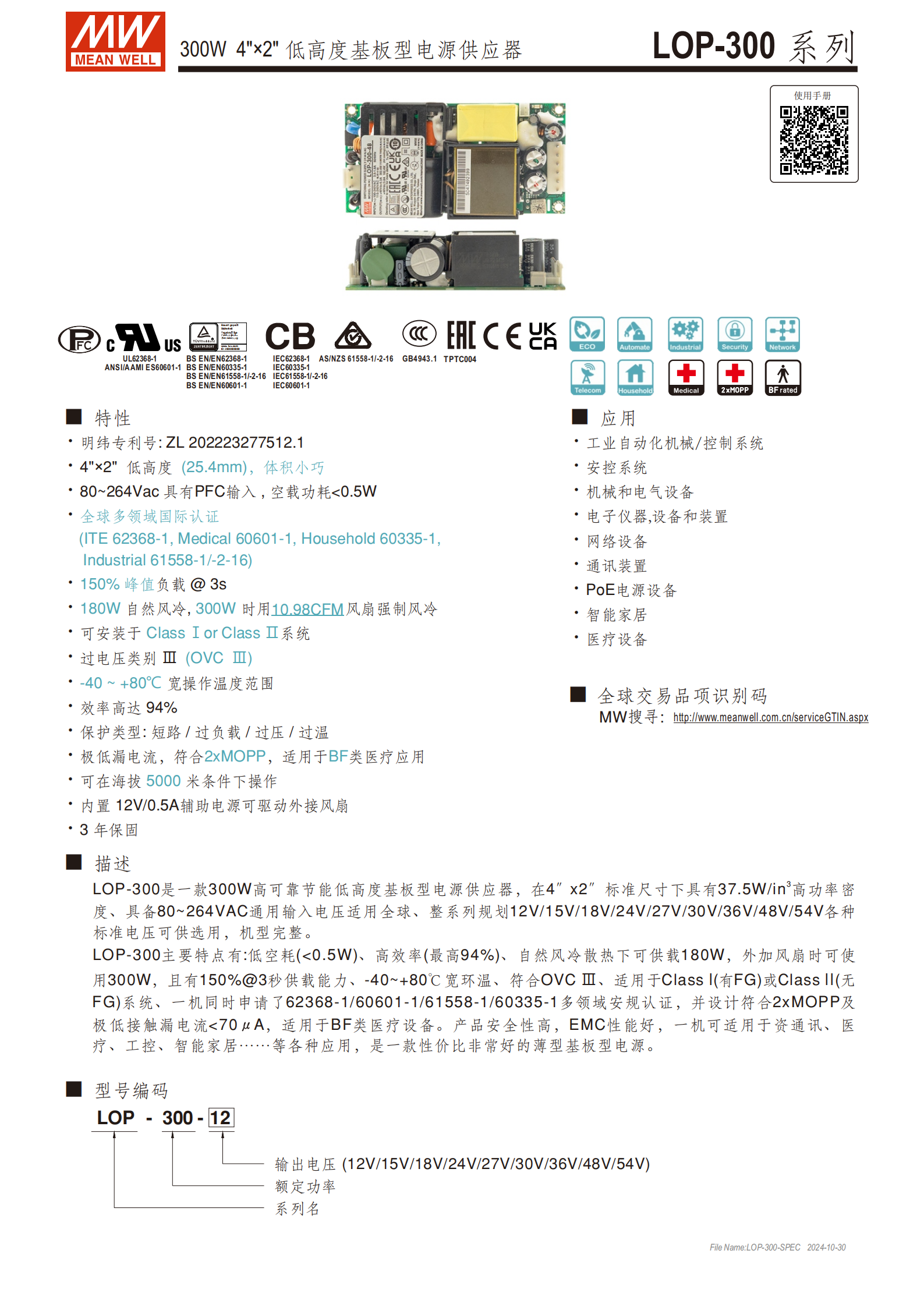

LOP-300 系列是一款 300W 4"×2" 低高度（25.4mm）基板型電源供應器，具備80~264VAC 通用輸入電壓、最高 94% 效率、-40~+80℃寬工作溫度范圍，支持自然風冷（180W）和外接風扇強制風冷（300W），擁有 150%×3 秒峰值負載能力，通過醫療、工業、家用等多領域國際認證，符合 2xMOPP 標準及極低漏電流要求，適用于醫療設備、工業自動化、智能家居等多場景，提供 3 年保固，兼具高功率密度（37.5W/in3）、低空載功耗（<0.5W）及短路 / 過負載 / 過壓 / 過溫多重保護特性。
LOP-300 系列是明緯推出的 300W 低高度基板型電源供應器，專利號為 ZL202223277512.1，采用 4"×2"（101.6×50.8mm）標準尺寸，高度僅 25.4mm，功率密度達 37.5W/in3，兼具小巧體積與高可靠性，適用于全球多場景供電需求，通過醫療、工業、家用等多領域國際認證，是一款高性價比薄型基板電源。

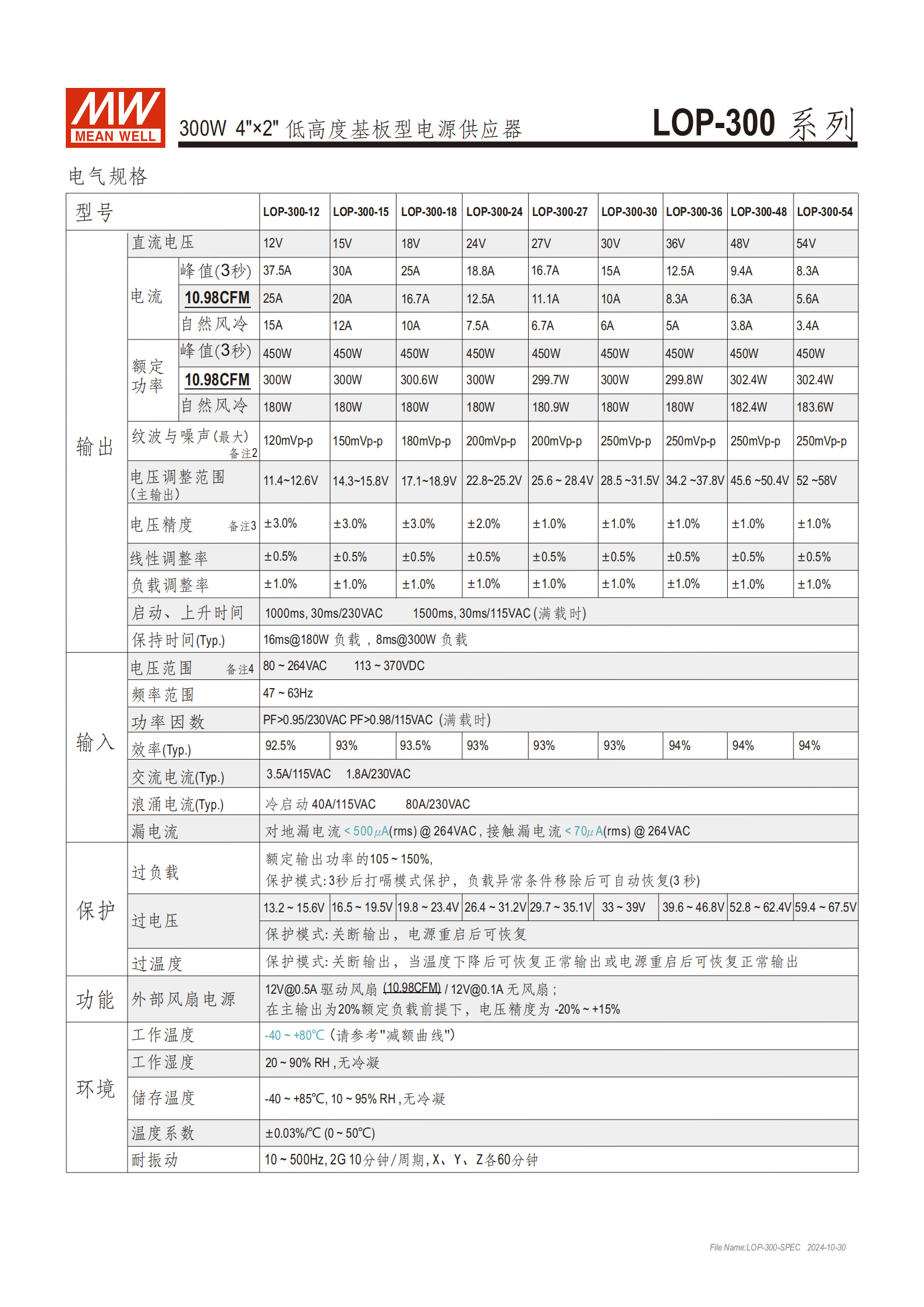

二、核心電氣參數
| 類別 | 具體參數 | 詳情 |
|---|---|---|
| 輸入規格 | 電壓范圍 | 80~264VAC（交流）、113~370VDC（直流） |
| 頻率范圍 | 47~63Hz | |
| 功率因數 | 滿載時，230VAC 下 PF>0.95，115VAC 下 PF>0.98 | |
| 浪涌電流 | 冷啟動 40A/115VAC、80A/230VAC | |
| 輸出規格 | 電壓選項 | 12V/15V/18V/24V/27V/30V/36V/48V/54V（9 種標準電壓） |
| 額定功率 | 自然風冷：180W；外接風扇強制風冷：300W（部分機型略有差異，如 LOP-300-48 為 302.4W） | |
| 峰值功率 | 450W，持續 3 秒 | |
| 輸出電流（額定） | 隨電壓變化：12V 對應 25A、15V 對應 20A、…、54V 對應 5.6A（自然風冷）；強制風冷下電流更高（如 12V 對應 37.5A） | |
| 紋波與噪聲 | 最大 120~250mVp-p（隨電壓等級變化） | |
| 電壓精度 | ±1.0%~±3.0%（含設定誤差、線性調整率、負載調整率） | |
| 線性 / 負載調整率 | 線性調整率 ±0.5%，負載調整率 ±1.0% | |
| 能效指標 | 效率 | 典型值 92.5%~94%（隨機型略有差異，36V/48V 機型達 94%） |
| 空載功耗 | <0.5W |
三、關鍵特性與優勢
環境適應性強

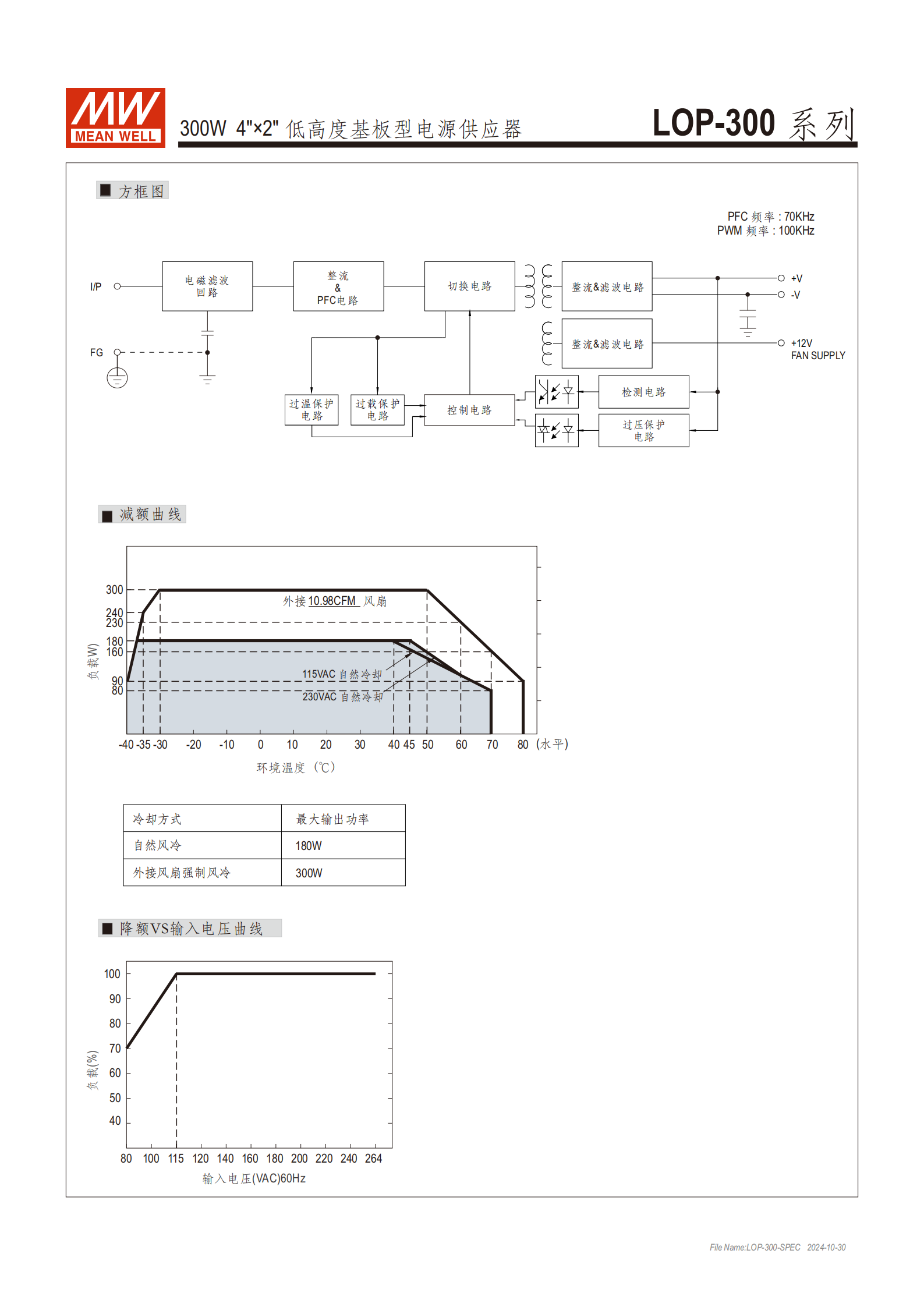

工作溫度：-40~+80℃（需參考減額曲線）
海拔適應：最高 5000 米（部分認證標準下海拔限制不同，如 IEC60601-1 為 4000 米）
工作濕度：20~90% RH（無冷凝），儲存濕度 10~95% RH（無冷凝）
耐振動：10~500Hz，2G 強度，10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘
散熱與負載能力
散熱方式：自然風冷（默認）、外接風扇強制風冷（10.98CFM）
輔助電源：內置 12V/0.5A 風扇驅動電源，支持外接風扇擴展散熱
峰值負載：150% 額定功率，持續 3 秒，滿足瞬時高負載需求
安全與可靠性
保護功能：短路保護、過負載保護（105~150% 額定功率，3 秒后打嗝模式，自動恢復）、過電壓保護（關斷輸出，重啟恢復）、過溫度保護（溫度下降或重啟后恢復）

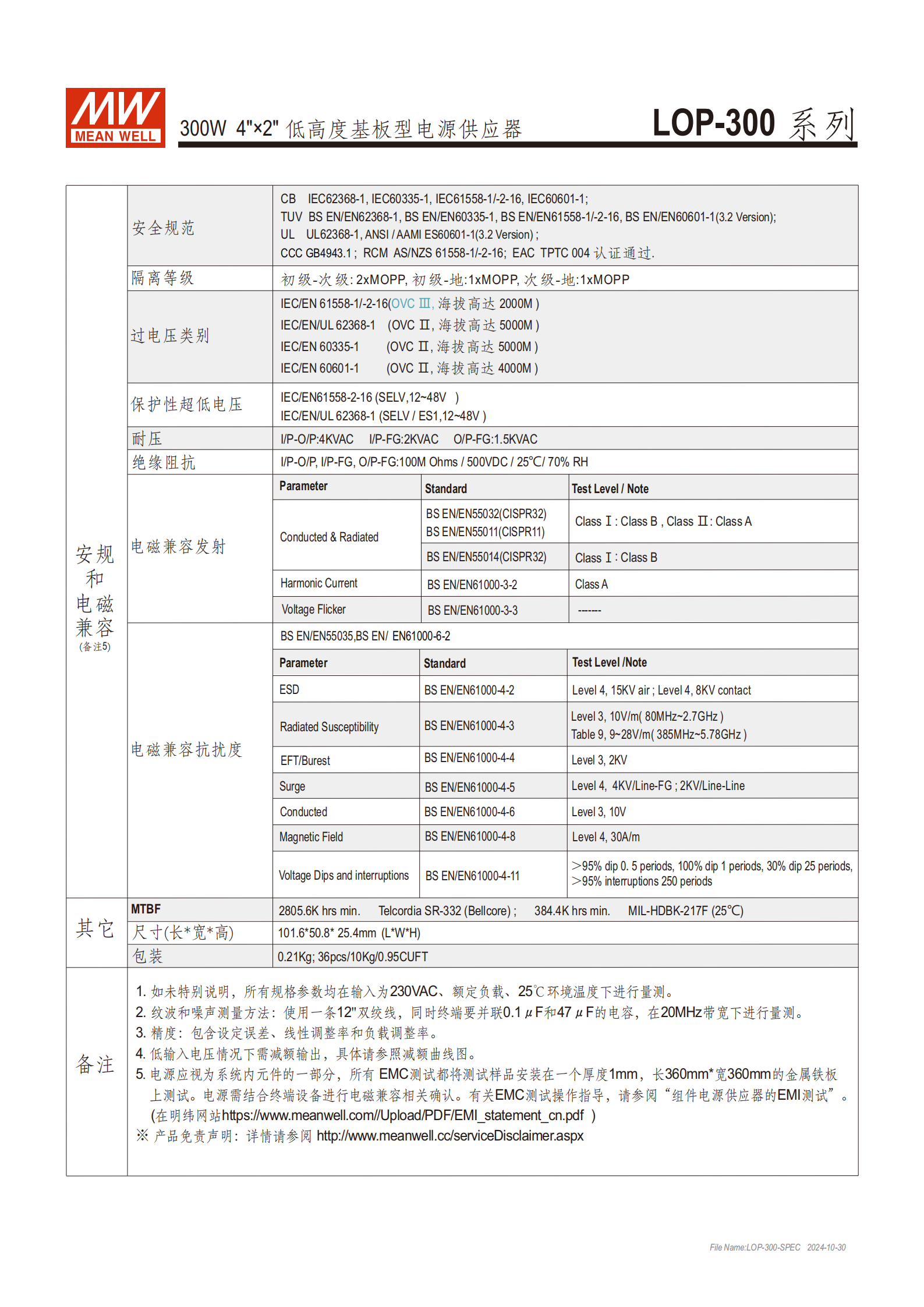

安規認證：CB、UL、TUV、CCC、RCM 等，符合 IEC62368-1（通用）、IEC60601-1（醫療）、IEC60335-1（家用）、IEC61558-1/-2-16（工業）等標準
隔離等級：初級 - 次級 2xMOPP、初級 - 地 1xMOPP、次級 - 地 1xMOPP，漏電流 < 70μA，適用于 BF 類醫療設備
過電壓類別：OVC Ⅱ~Ⅲ（依認證標準不同）
MTBF：最小 2805.6K 小時（Telcordia SR-332 標準）、384.4K 小時（MIL-HDBK-217F 標準，25℃）
電磁兼容（EMC）
發射：符合 BS EN/EN55032（CISPR32）、BS EN/EN55011（CISPR11）等，ClassⅠ/Ⅱ 對應不同等級
抗擾度：ESD（接觸 8KV、空氣 15KV）、浪涌（線 - 地 4KV、線 - 線 2KV）、輻射抗擾度（80MHz~2.7GHz 10V/m 等）等達 Level 3~4 級

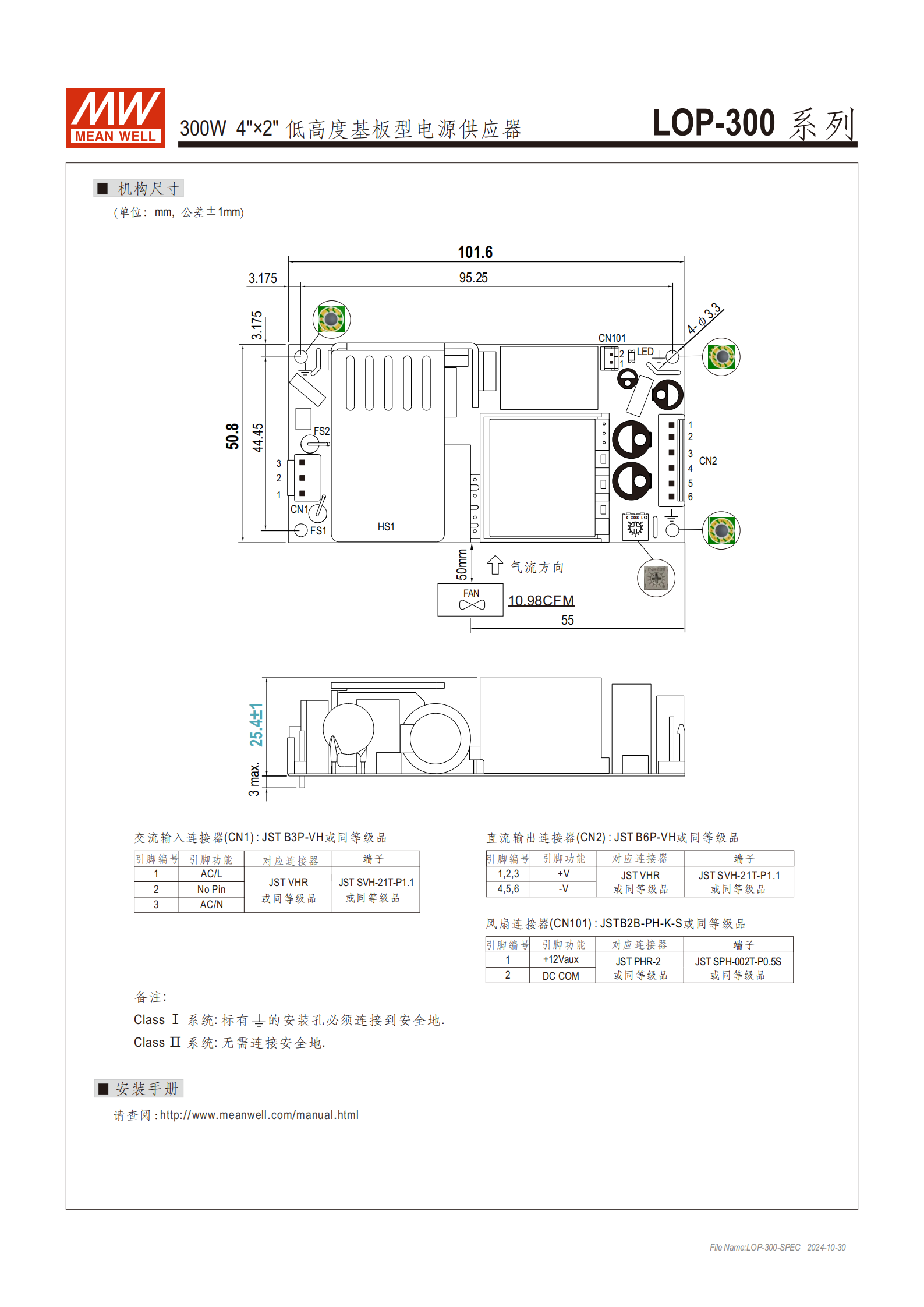

四、機械結構與安裝
尺寸（長 × 寬 × 高）：101.6×50.8×25.4mm（公差 ±1mm）
重量：0.21Kg / 臺，包裝 36 臺 / 10Kg/0.95CUFT
連接器：
交流輸入（CN1）：JST B3P-VH 或同等級品，引腳 1=AC/L、3=AC/N
直流輸出（CN2）：JST B6P-VH 或同等級品，引腳 1-3=+V、4-6=-V
風扇接口（CN101）：JST B2B-PH-K-S 或同等級品，引腳 1=+12Vaux、2=DC COM
安裝要求：ClassⅠ 系統需將標有 FG 的安裝孔接安全地；ClassⅡ 系統無需接安全地
五、應用場景
醫療設備（符合 BF 類醫療應用要求）
工業自動化機械 / 控制系統、電氣設備
安控系統、電子儀器與裝置
網絡設備、通訊裝置、PoE 電源設備
智能家居設備
4. 關鍵問題及答案
問題 1：LOP-300 系列電源的核心適用場景及滿足該場景的關鍵設計是什么？
答案：核心適用場景包括BF 類醫療設備、工業自動化、智能家居等多領域。關鍵設計如下：① 醫療場景：符合 2xMOPP 隔離標準、漏電流 < 70μA，通過 IEC60601-1 醫療安規認證；② 工業 / 戶外場景：-40~+80℃寬工作溫度、5000 米高海拔適應、150%×3 秒峰值負載能力，支持自然風冷與強制風冷切換；③ 通用場景：80~264VAC 全球通用輸入、<0.5W 低空載功耗、94% 高 - efficiency，兼具短路 / 過溫等多重保護，適配不同電壓需求（9 種標準電壓）。
問題 2：LOP-300 系列在不同散熱方式下的功率輸出能力、峰值負載表現及散熱輔助設計如何？
答案：① 散熱方式與額定功率：自然風冷下額定輸出 180W，外接風扇強制風冷（10.98CFM）下額定輸出 300W（部分機型 ±2.4W 差異）；② 峰值負載：無論何種散熱方式，均支持 150% 額定功率的峰值輸出，持續時間 3 秒，對應峰值功率 450W；③ 散熱輔助設計：內置 12V/0.5A 輔助電源接口（CN101），可直接驅動外接風扇，解決高負載下的散熱需求，同時寬工作溫度范圍（-40~+80℃）適配極端環境。
問題 3：LOP-300 系列的安全保障體系包含哪些核心內容（認證、保護功能、隔離與耐壓）？
答案：① 國際認證：覆蓋醫療（IEC60601-1）、工業（IEC61558-1/-2-16）、家用（IEC60335-1）、通用（IEC62368-1）等多領域，通過 UL、TUV、CCC、RCM 等認證；② 保護功能：包含短路保護、過負載保護（105~150% 額定功率，3 秒打嗝模式自動恢復）、過電壓保護（關斷輸出，重啟恢復）、過溫度保護（溫度下降或重啟恢復）；③ 隔離與耐壓：初級 - 次級 2xMOPP、初級 - 地 1xMOPP、次級 - 地 1xMOPP 隔離；絕緣耐壓 I/P-O/P 4KVAC、I/P-FG 2KVAC、O/P-FG 1.5KVAC，絕緣阻抗≥100MΩ（500VDC、25℃、70% RH），保障用電安全。
