LOP-200 系列是一款 200W、4"×2" 低高度（25.4mm）基板型電源供應器，具備80~264VAC 通用輸入電壓、最高 94% 效率、<0.5W 空載功耗，支持自然風冷（140W）和外接風扇強制風冷（200W），擁有 **-40~+80℃寬工作溫度范圍及5000 米海拔操作能力 **，通過 CB、UL、IEC 等多領域國際認證，符合 2xMOPP 標準及極低漏電流（<70μA），適用于醫療、工業自動化、智能家居等多場景，提供 3 年保固，輸出電壓涵蓋 12V~54V 多種規格，具備短路、過負載等多重保護功能。
LOP-200 系列是明緯推出的高可靠節能低高度基板型電源供應器，采用 4"×2"（101.6×50.8mm）標準尺寸，高度僅 25.4mm，功率密度達 25W/in3，適配全球通用輸入電壓，通過多領域國際安規認證，兼具高性價比與廣泛適用性，可滿足醫療、工控、智能家居等多場景需求。

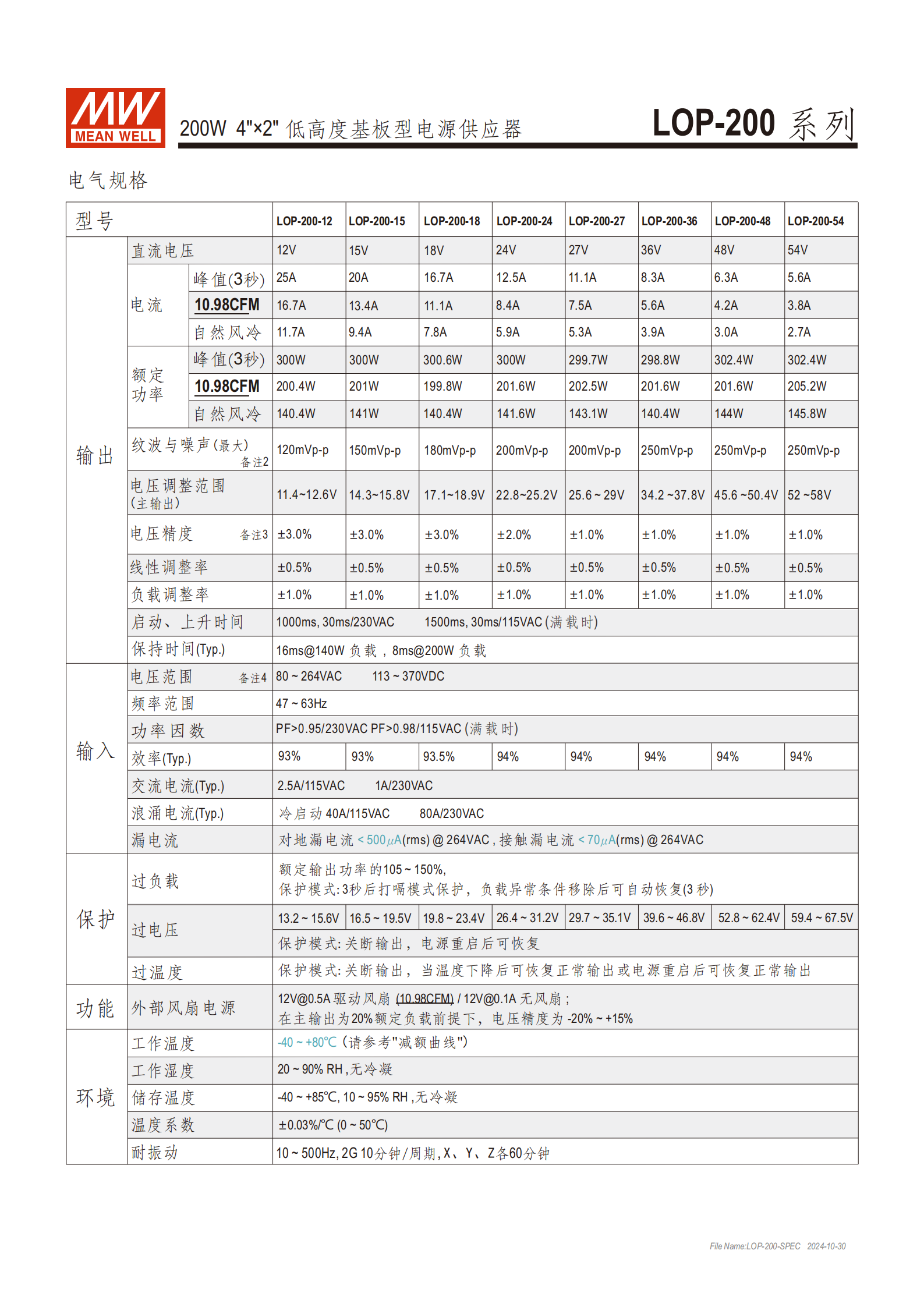

二、核心電氣規格
| 類別 | 關鍵參數 | 詳情 |
|---|---|---|
| 輸入?yún)?shù) | 電壓范圍 | 80~264VAC（交流）、113~370VDC（直流） |
| 頻率范圍 | 47~63Hz | |
| 功率因數 | 滿載時，230VAC 下 PF>0.95，115VAC 下 PF>0.98 | |
| 浪涌電流 | 冷啟動 40A/115VAC、80A/230VAC | |
| 輸出參數 | 電壓選項 | 12V、15V、18V、24V、27V、36V、48V、54V（8 種規格） |
| 額定功率 | 自然風冷：140W；外接風扇（10.98CFM）：200W | |
| 峰值功率 | 150% 額定功率，持續 3 秒（各型號峰值功率約 300W） | |
| 輸出電流（示例） | 24V 型號：自然風冷 5.9A、外接風扇 11.1A、峰值 16.7A | |
| 電壓調整范圍 | 11.4~12.6V（12V 型號）至 52~58V（54V 型號） | |
| 電壓精度 | ±3.0%（12V/15V/18V 型號）、±1.0%~+2.0%（其余型號） | |
| 紋波與噪聲 | 最大 120mVp-p（12V 型號）至 250mVp-p（36V/48V/54V 型號） | |
| 性能參數 | 效率 | 典型值 93%~94%（不同型號略有差異） |
| 空載功耗 | <0.5W | |
| 保持時間 | 140W 負載下 16ms，200W 負載下 8ms | |
| 啟動時間 | 115VAC 滿載 1500ms，230VAC 滿載 1000ms |
三、環境與物理特性
工作環境：
工作溫度：-40~+80℃（需參考減額曲線）
工作濕度：20~90% RH，無冷凝
儲存溫度：-40~+85℃，10~95% RH（無冷凝）
耐振動：10~500Hz，2G 加速度，X/Y/Z 軸各 60 分鐘（10 分鐘 / 周期）

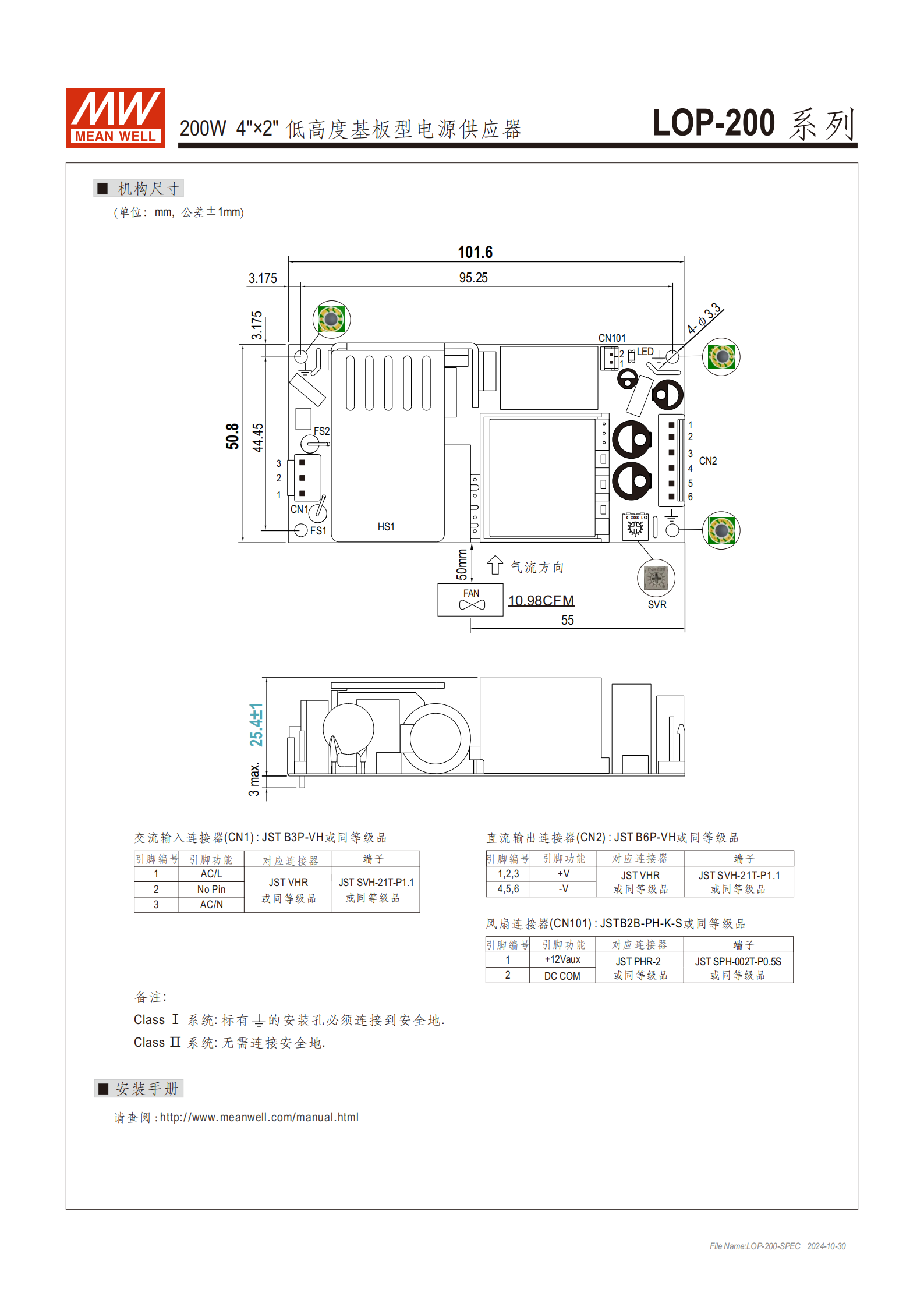

物理規格：
尺寸（L×W×H）：101.6×50.8×25.4mm（公差 ±1mm）
重量：0.21Kg
包裝：36pcs/10Kg/0.95CUFT

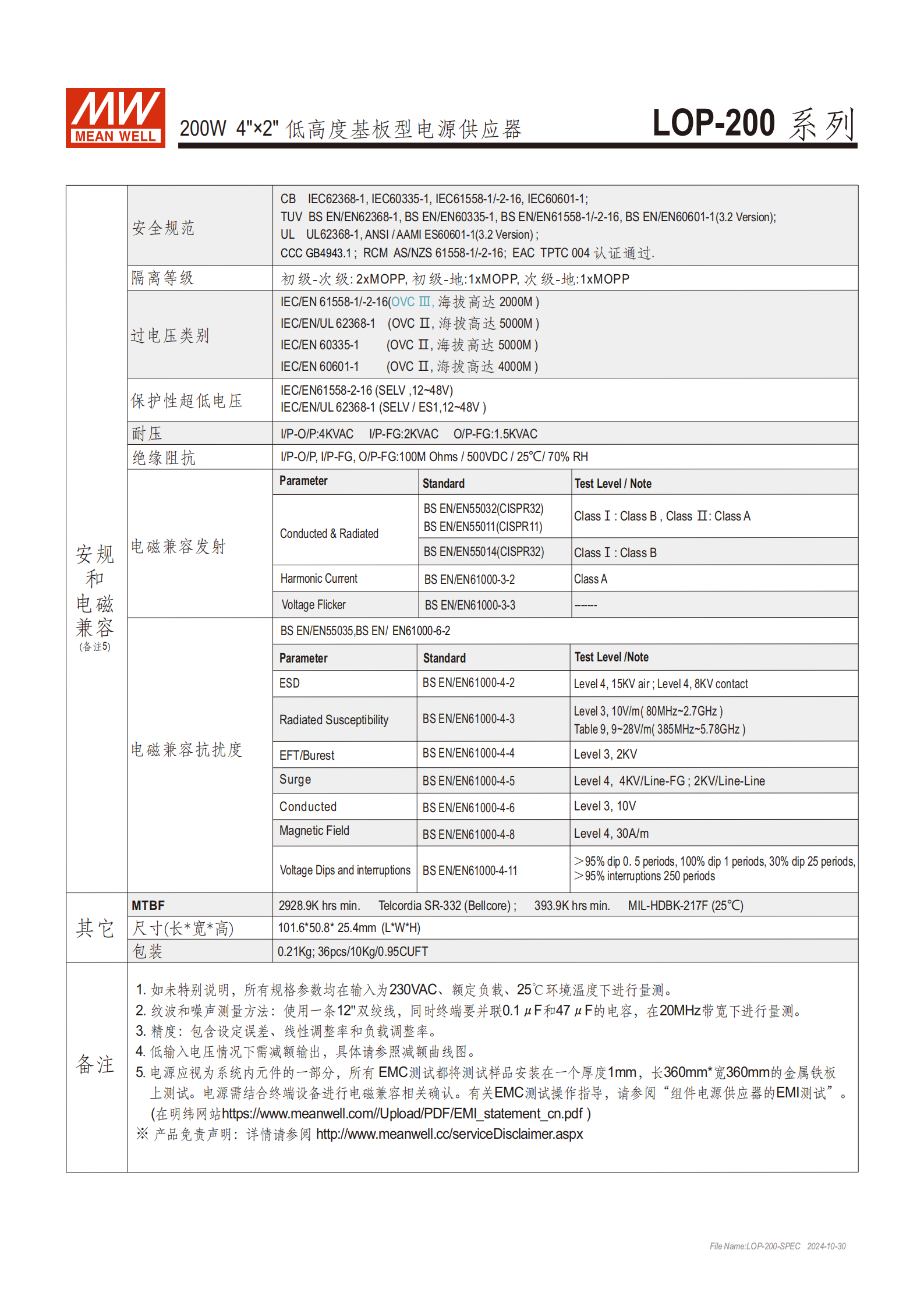

四、安全與電磁兼容
國際認證：
涵蓋 CB、UL62368-1、IEC60601-1（醫療）、IEC60335-1（家用）、IEC61558-1/-2-16（工業）等多標準
國內認證：CCC（GB4943.1）；區域認證：RCM（AS/NZS）、EAC（TPTC004）等
安全特性：
隔離等級：初級 - 次級 2xMOPP、初級 - 地 1xMOPP、次級 - 地 1xMOPP
過電壓類別（OVC）：Ⅱ/Ⅲ（依對應標準，海拔最高 5000 米）
漏電流：<70μA，符合 BF 類醫療設備要求
耐壓：I/P-O/P 4KVAC、I/P-FG 2KVAC、O/P-FG 1.5KVAC
電磁兼容（EMC）：
發射：符合 BS EN/EN55032（CISPR32）等標準，ClassⅠ 為 B 級、ClassⅡ 為 A 級
抗擾度：ESD Level4（15KV 空氣 / 8KV 接觸）、輻射抗擾度 Level3 等
五、保護功能與特殊設計
保護類型：
過負載保護：105~150% 額定功率，3 秒打嗝模式，異常移除后自動恢復
過電壓保護：關斷輸出，電源重啟后恢復
過溫度保護：關斷輸出，溫度下降或重啟后恢復
短路保護：具備對應保護機制
特殊設計：
內置 12V@0.5A 輔助電源，可驅動外接風扇（10.98CFM）
支持 ClassⅠ（需接安全地）或 ClassⅡ（無需接安全地）系統安裝
溫度系數：±0.03%/℃（0~50℃）
六、應用場景
醫療設備（符合 BF 類、2xMOPP 標準）
工業自動化機械 / 控制系統
安控系統、電子儀器及設備
網絡設備、通訊裝置、PoE 電源設備
智能家居設備
4. 關鍵問題及答案
問題 1：LOP-200 系列電源的核心適配優勢的是什么？適用于哪些特殊場景？
答案：核心適配優勢包括三方面：① 寬環境適應性，支持 - 40~+80℃工作溫度、5000 米高海拔操作，且具備自然風冷 / 外接風扇兩種散熱模式；② 全球通用性，80~264VAC 寬輸入電壓覆蓋全球電網，通過多領域國際認證；③ 高安全標準，符合 2xMOPP 隔離等級、<70μA 極低漏電流，滿足 BF 類醫療設備要求。特殊場景主要是BF 類醫療設備（依賴低漏電流和醫療安規認證）、高海拔工業場景（5000 米海拔適配）、極端溫度環境設備（如戶外安控設備、低溫工業機械）。
問題 2：LOP-200 系列在不同散熱條件下的功率輸出能力有何差異？峰值負載能力如何？
答案：散熱條件直接影響功率輸出：① 自然風冷時，額定輸出功率為140W（各型號略有差異，如 LOP-200-24 為 141.6W）；② 外接 10.98CFM 風扇強制風冷時，額定輸出功率可達200W（如 LOP-200-48 為 201.6W）。峰值負載能力為150% 額定功率，持續時間最長 3 秒，各型號峰值功率約 300W（如 LOP-200-54 峰值 302.4W），可應對短時高負載需求。
問題 3：LOP-200 系列電源的安全合規性體現在哪些方面？為何能滿足醫療設備的使用要求？
答案：安全合規性體現在：① 多標準認證，通過 IEC60601-1（醫療）、IEC62368-1（通用）等國際安規及國內 CCC 認證；② 高隔離與耐壓，初級 - 次級 2xMOPP 隔離、4KVAC 輸入 - 輸出耐壓；③ 低風險設計，<70μA 漏電流、SELV/ES1 安全電壓輸出（12~48V）。能滿足醫療設備要求的核心原因：一是符合2xMOPP 隔離等級，有效隔離電擊風險；二是漏電流 < 70μA，符合 BF 類醫療設備對患者接觸安全性的要求；三是通過 ANSI/AAMI ES60601-1（3.2 版）醫療專項認證，完全契合醫療設備的安全標準
