EPS-65S 系列是一款 65W 高可靠性綠色環?；逍凸I(yè)用單組輸出開關電源，采用 3"×2" 小巧封裝，具備80~264VAC 國際通用全范圍交流輸入，效率高達91% 、空載消耗 <0.1W ，輸出電壓涵蓋 3.3V~48V 多規格，擁有短路 / 過負載 / 過電壓等多重保護，支持 - 30~70℃寬溫工作及 5000 米海拔操作，符合多項國際安全規范，提供 3 年保固，廣泛應用于工業電子、機械設備等領域。

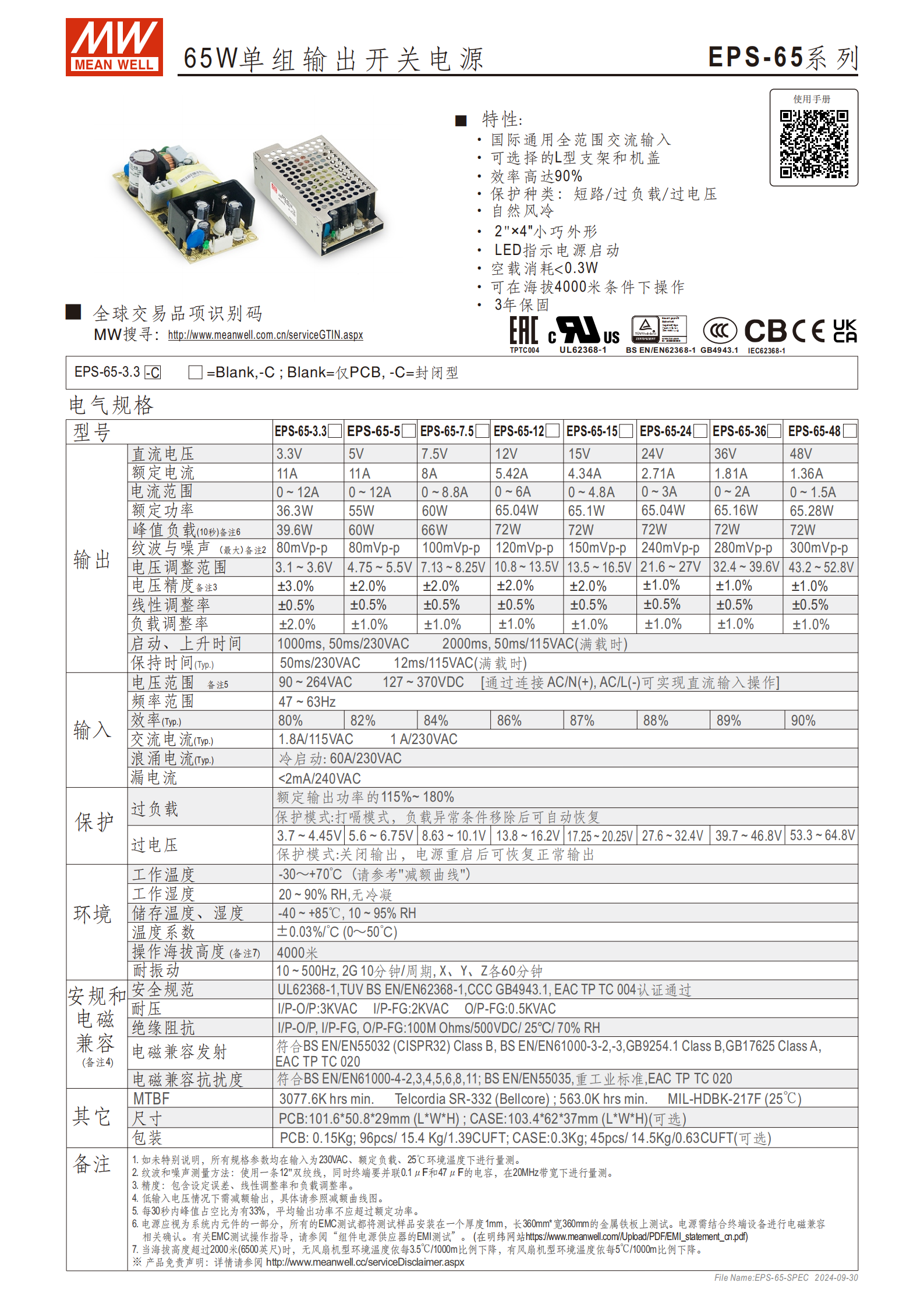

產品名稱：EPS-65S 系列 65W 單組輸出開關電源
產品類型：高可靠性綠色環?；逍凸I(yè)用電源供應器
核心優勢：3"×2"（76.250.824mm）小巧封裝，高功率密度，ClassⅡ（無 FG）設計，支持無接地系統應用
保固期限：3 年
二、核心特性
| 特性類別 | 具體內容 |
|---|---|
| 輸入輸出特性 | 國際通用全范圍交流輸入（80~264VAC）；輸出電壓涵蓋 3.3V、5V、7.5V、12V、15V、24V、48V 七種規格 |
| 能效與功耗 | 效率高達 91%（Typ.）；空載消耗 < 0.1W |
| 環境適應性 | 工作溫度 - 30~70℃（需參考減額曲線）；儲存溫度 - 40~+85℃；工作濕度 20~90% RH（無冷凝）；儲存濕度 10~95% RH；支持 5000 米海拔操作 |
| 結構與指示 | 1U 外型，自然風冷；LED 指示電源啟動 |
| 保護功能 | 短路保護、過負載保護（打嗝模式，自動恢復）、過電壓保護（關斷輸出，重啟恢復） |
三、關鍵電氣規格
（1）輸出參數詳情
| 型號 | 直流電壓 | 額定電流 | 額定功率 | 峰值負載（10 秒） | 紋波與噪聲（最大） | 電壓調整范圍 | 電壓精度 |
|---|---|---|---|---|---|---|---|
| EPS-65S-3.3 | 3.3V | 10A | 33W | 36.3W | 80mVp-p | 2.9~3.6V | ±2.0% |
| EPS-65S-5 | 5V | 10A | 50W | 55W | 80mVp-p | 4.7~5.5V | ±2.0% |
| EPS-65S-7.5 | 7.5V | 8A | 60W | 66W | 80mVp-p | 7.12~8.3V | ±2.0% |
| EPS-65S-12 | 12V | 5.42A | 65W | 71.5W | 120mVp-p | 11.4~13.2V | ±2.0% |
| EPS-65S-15 | 15V | 4.34A | 65.1W | 71.6W | 150mVp-p | 13.5~16.5V | ±1.0% |
| EPS-65S-24 | 24V | 2.71A | 65W | 71.5W | 240mVp-p | 22.8~27.6V | ±1.0% |
| EPS-65S-48 | 48V | 1.36A | 65.3W | 71.5W | 300mVp-p | 45.6~52.8V | ±1.0% |
（2）其他電氣參數
電流范圍：各型號對應 0~11A、0~11A、0~8.8A、0~5.96A、0~4.77A、0~2.98A、0~1.49A
調整率指標：線性調整率均為 ±0.5%；負載調整率 ±1.0%（15V、24V、48V 型號）/±2.0%（3.3V、5V、7.5V、12V 型號）
啟動與保持時間：啟動 / 上升時間 500ms（115VAC 滿載）、30ms（230VAC 滿載）；保持時間 30ms（230VAC 滿載）、12ms（115VAC 滿載）
輸入?yún)?shù)：頻率范圍 47~63Hz；交流電流 Typ. 1.5A/115VAC、1A/230VAC；浪涌電流冷啟動 30A/115VAC、50A/230VAC；漏電流最大 0.25mA/264VAC
四、安全與電磁兼容
安全規范認證：通過 UL62368-1、TUV BS EN/EN62368-1、BS EN/EN60335-1、EAC TP TC 004、CCC GB4943.1 等標準
耐壓與絕緣：I/P-O/P 耐壓 3KVAC；絕緣阻抗 100M Ohms / 500VDC（25℃、70% RH）
電磁兼容：
發射：符合 EN55032 (CISPR32) Class B、EN61000-3-2/3、GB9254.1 Class B、GB17625 Class A、EAC TP TC 020
抗擾度：符合 EN61000-4-2/3/4/5/6/8/11、EN55035、重工業標準、EAC TP TC 020
五、環境與可靠性
溫度系數：±0.03%/℃（0~50℃）
耐振動：10~500Hz，2G，10 分鐘 / 周期，X、Y、Z 各 60 分鐘
MTBF（平均無故障時間）：Telcordia SR-332（Bellcore）標準下≥3334.3K hrs；MIL-HDBK-217F（25℃）標準下≥706.6K hrs
六、應用場景
工業電子設備
機械設備
工廠自動化設備
手持電子設備
七、包裝與安裝
包裝信息：單臺重量 0.11Kg；120pcs / 箱，每箱 14.2Kg，體積 0.94CUFT
連接器規格：
交流輸入連接器（CN1）：JST B3P-VH 或同等級品，端子 JST SVH-21T-P1.1 或同等級品（引腳 1=AC/N，引腳 3=AC/L，引腳 2 無引腳）
直流輸出連接器（CN2）：JST B4P-VH 或同等級品，端子 JST SVH-21T-P1.1 或同等級品（引腳 1=+V，引腳 2=+V，引腳 3=-V，引腳 4=-V）
安裝提示：電源需視為系統內元件，EMC 測試需安裝在 1mm 厚、360mm×360mm 金屬鐵板上，需結合終端設備確認電磁兼容相關要求
八、重要備注
未特別說明時，所有規格參數均在 230VAC 輸入、額定負載、25℃環境溫度下量測
峰值負載每 30 秒內占空比 33%，平均輸出功率不超過額定功率
紋波和噪聲測量需用 12" 雙絞線，終端并聯 0.1μF 和 47μF 電容，20MHz 帶寬下量測

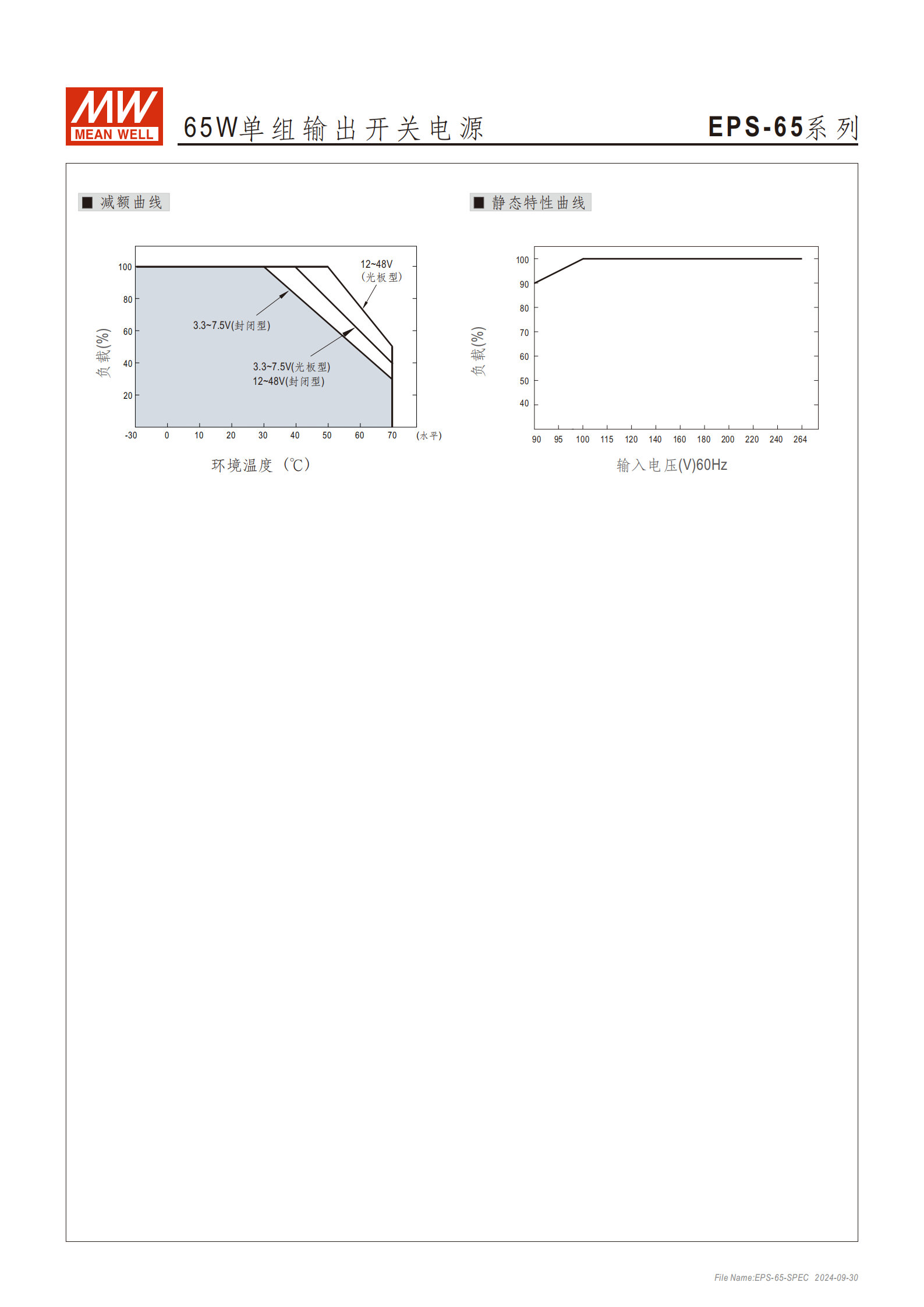

低輸入電壓時需減額輸出，海拔超 2000 米時，無風扇機型環境溫度每 1000 米下降 3.5℃，有風扇機型每 1000 米下降 5℃
4. 關鍵問題
問題 1：EPS-65S 系列電源的核心電氣性能優勢的是什么？適用哪些電壓需求場景？
答案：核心電氣性能優勢包括三點：一是輸入輸出適配性強，支持 80~264VAC 國際通用全范圍交流輸入，輸出電壓涵蓋 3.3V、5V、7.5V、12V、15V、24V、48V 七種規格，可匹配不同設備電壓需求；二是能效與精度突出，效率高達 91%，空載消耗 < 0.1W，電壓精度 ±1.0%~±2.0%，線性調整率和負載調整率分別穩定在 ±0.5% 和 ±1.0%~±2.0%；三是保護功能全面，具備短路、過負載（打嗝模式自動恢復）、過電壓（重啟恢復）三重保護。適用場景包括低電壓（3.3V/5V）手持電子設備、中電壓（7.5V/12V/15V）工業電子設備、高電壓（24V/48V）機械設備與工廠自動化設備。
問題 2：EPS-65S 系列電源在極端環境下的使用限制及可靠性表現如何？
答案：極端環境使用限制：①溫度限制，工作溫度范圍為 - 30~70℃，低輸入電壓時需按減額曲線減額輸出；②海拔限制，海拔超 2000 米時，無風扇機型環境溫度每 1000 米下降 3.5℃，有風扇機型每 1000 米下降 5℃；③濕度限制，工作時需保持 20~90% RH 無冷凝，儲存濕度為 10~95% RH。可靠性表現優異，耐振動性能達 10~500Hz、2G 強度（X/Y/Z 各 60 分鐘測試），MTBF（平均無故障時間）在 Telcordia SR-332 標準下≥3334.3K hrs，MIL-HDBK-217F（25℃）標準下≥706.6K hrs，且通過多項國際安全認證，支持 5000 米海拔操作，適配復雜工業環境。
問題 3：EPS-65S 系列電源的機械安裝與電磁兼容測試有哪些關鍵要求？
答案：機械安裝關鍵要求：①連接器規格，交流輸入用 JST B3P-VH（端子 JST SVH-21T-P1.1），直流輸出用 JST B4P-VH（端子 JST SVH-21T-P1.1），需按引腳定義（AC/N、AC/L 對應輸入，+V、-V 對應輸出）接線；②安裝固定，電源尺寸為 76.250.824mm，需預留對應安裝空間，結合設備結構固定。電磁兼容測試關鍵要求：①測試環境，電源需安裝在 1mm 厚、360mm×360mm 的金屬鐵板上進行 EMC 測試；②測試依據，需結合終端設備確認電磁兼容合規性，發射需符合 EN55032 Class B 等標準，抗擾度需符合 EN61000-4 系列等標準，具體操作可參考明緯網站 “組件電源供應器的 EMI 測試” 指導文檔。
