輸入：90–264VAC，127–370VDC（全范圍通用）
輸出型號：3.3V、5V、7.5V、12V、15V、24V、36V、48V 共8種
效率：最高達90%
冷卻方式：自然風冷

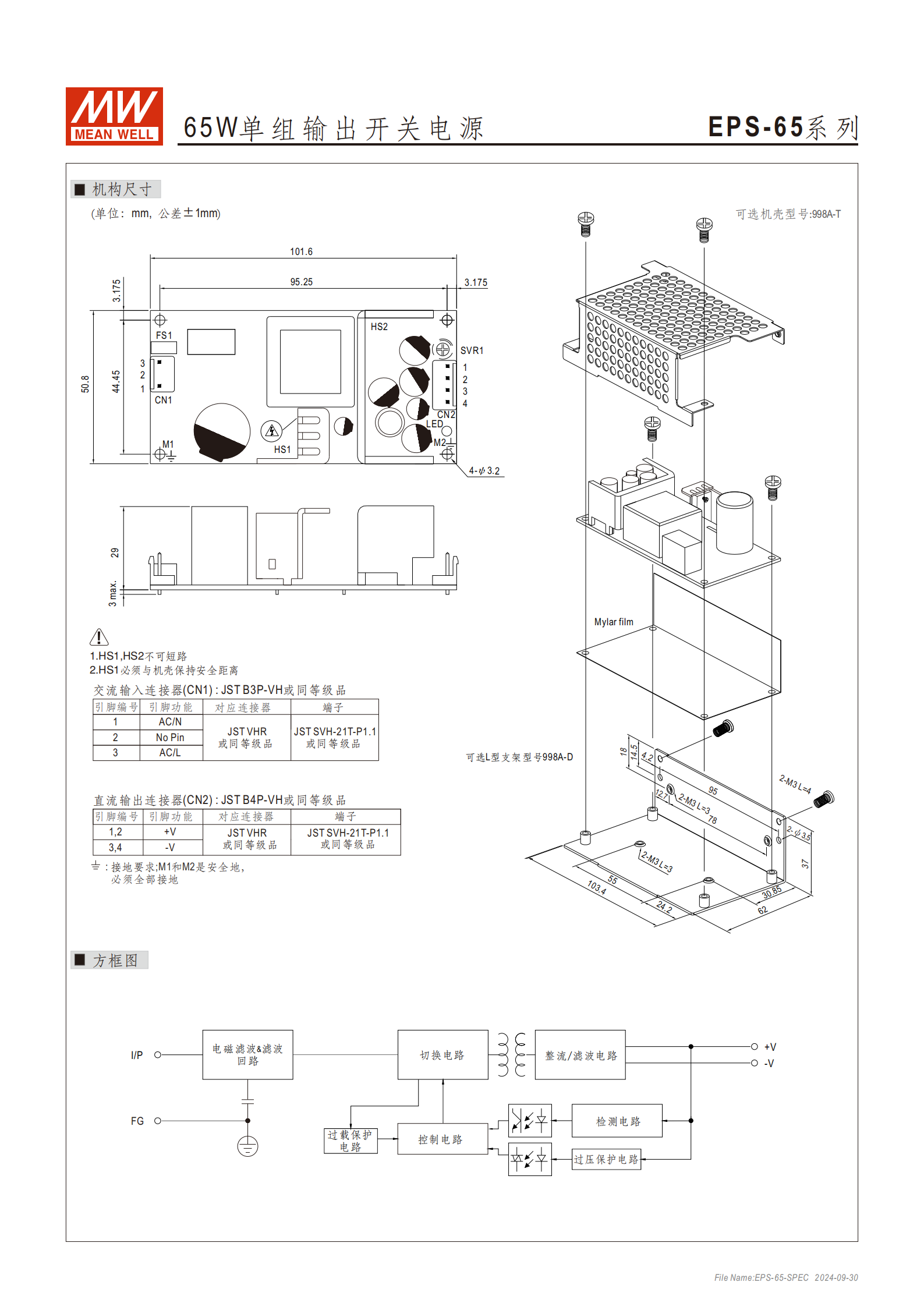

尺寸：
PCB型：101.6×50.8×29mm
封閉型（可選）：103.4×62×37mm
保護功能：短路、過負載、過電壓（打嗝模式或關閉輸出）

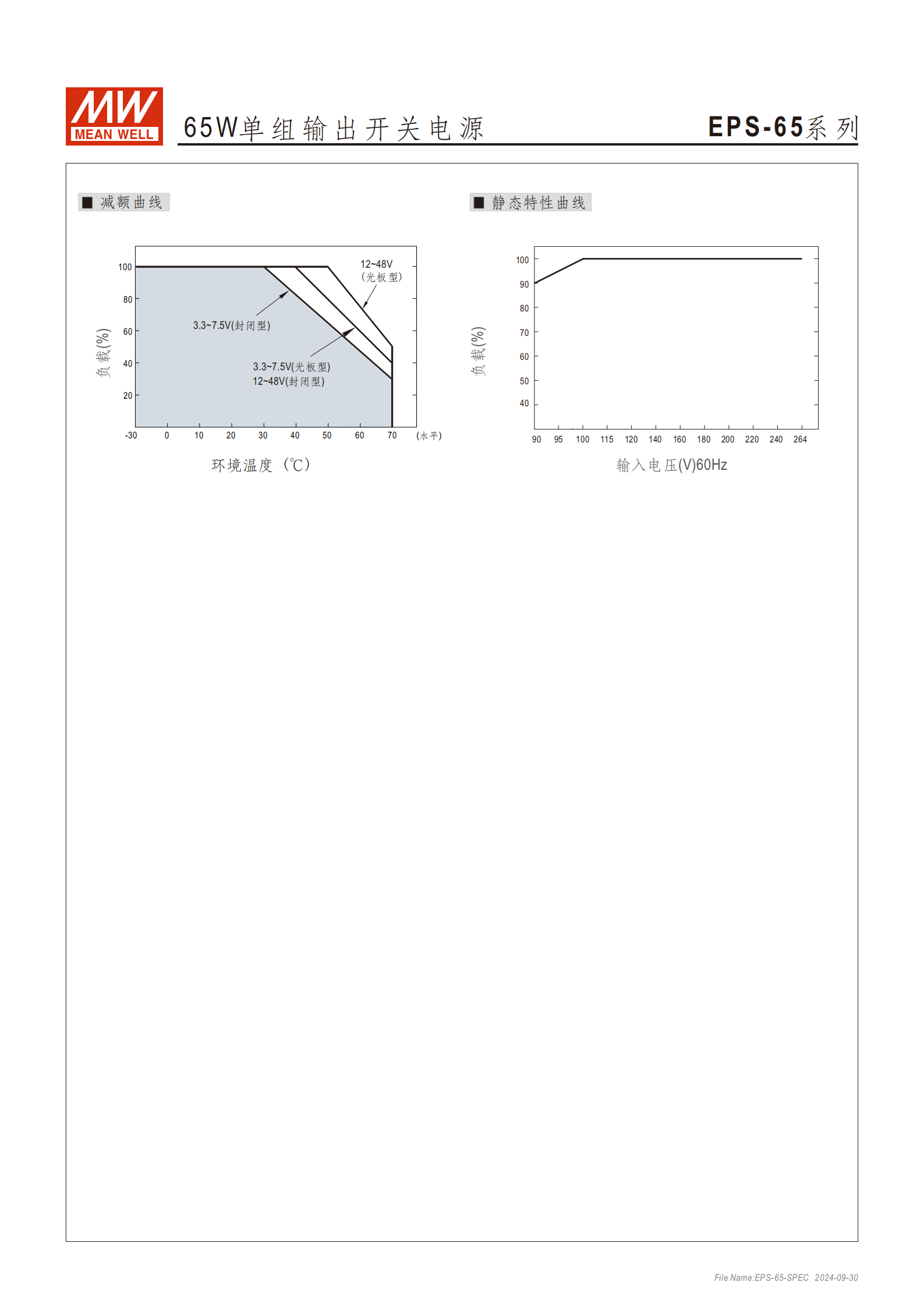

工作溫度：-30℃ ~ +70℃（需參考減額曲線）
海拔：最高4000米
認證：UL62368-1、EN62368-1、CCC GB4943.1、EAC TP TC 004
二、電氣參數（以230VAC輸入、25℃環境為例）
| 型號 | 輸出電壓 | 額定電流 | 額定功率 | 峰值功率（20秒） | 紋波噪聲（最大） |
|---|---|---|---|---|---|
| EPS-65-3.3 | 3.3V | 11A | 36.3W | 39.6W | 80mVp-p |
| EPS-65-5 | 5V | 11A | 55W | 60W | 80mVp-p |
| EPS-65-7.5 | 7.5V | 8A | 60W | 66W | 100mVp-p |
| EPS-65-12 | 12V | 5.42A | 65.04W | 72W | 120mVp-p |
| EPS-65-15 | 15V | 4.34A | 65.1W | 72W | 150mVp-p |
| EPS-65-24 | 24V | 2.71A | 65.04W | 72W | 240mVp-p |
| EPS-65-36 | 36V | 1.81A | 65.16W | 72W | 280mVp-p |
| EPS-65-48 | 48V | 1.36A | 65.28W | 72W | 300mVp-p |
三、保護與可靠性
過負載保護：115%~180%額定功率
過電壓保護：自動恢復（打嗝模式）或關閉輸出
MTBF：
3077.6千小時（Telcordia SR-332）
563千小時（MIL-HDBK-217F，25℃）
絕緣耐壓：
輸入-輸出：3KVAC
輸入-地：2KVAC
輸出-地：0.5KVAC
四、EMC與安全
發射：符合 EN55032 Class B、GB9254.1 Class B
抗擾度：符合 EN61000-4-2,3,4,5,6,8,11、EN55035
漏電流：<2mA/240VAC
安全接地：M1、M2必須接地
五、連接器
輸入：JST B3P-VH（3針）
輸出：JST B4P-VH（4針，1-2為+V，3-4為-V）
六、注意事項
紋波噪聲測試方法：雙絞線 + 0.1μF/47μF并聯，帶寬20MHz。
海拔超過2000米時，溫度需降額使用。
EMC測試建議安裝于1mm厚金屬板上進行。
每30秒內峰值負載占空比不超過30%。
