EPS-65 系列是一款 65W 單組輸出開關電源，具備國際通用全范圍交流（90~264VAC）及直流（127~370VDC）輸入能力，提供 3.3V~48V 多檔輸出電壓選擇，效率高達 90% 、空載消耗 < 0.3W，擁有短路 / 過負載 / 過電壓三重保護，采用 2"×4" 小巧外形設計，支持自然風冷，可在 - 30~+70°C 環境溫度、4000 米海拔下操作，通過 UL62368-1 等多項國際認證，提供 3 年保固，可選 L 型支架和機蓋（封閉型 / 光板型）。
產品名稱：65W 單組輸出開關電源（EPS-65 系列）
核心定位：通用型高效開關電源，適用于多場景電子設備供電
關鍵優勢：
輸入兼容性強：支持國際全范圍交流及直流輸入
能效表現優：效率最高達 90%，空載消耗 < 0.3W，節能性突出
環境適應性廣：可在 - 30~+70°C 溫度、4000 米海拔下穩定工作
安全保障全：多重保護功能 + 多項國際認證，3 年保固
安裝靈活：2"×4" 小巧外形，可選 L 型支架和封閉 / 光板型機蓋

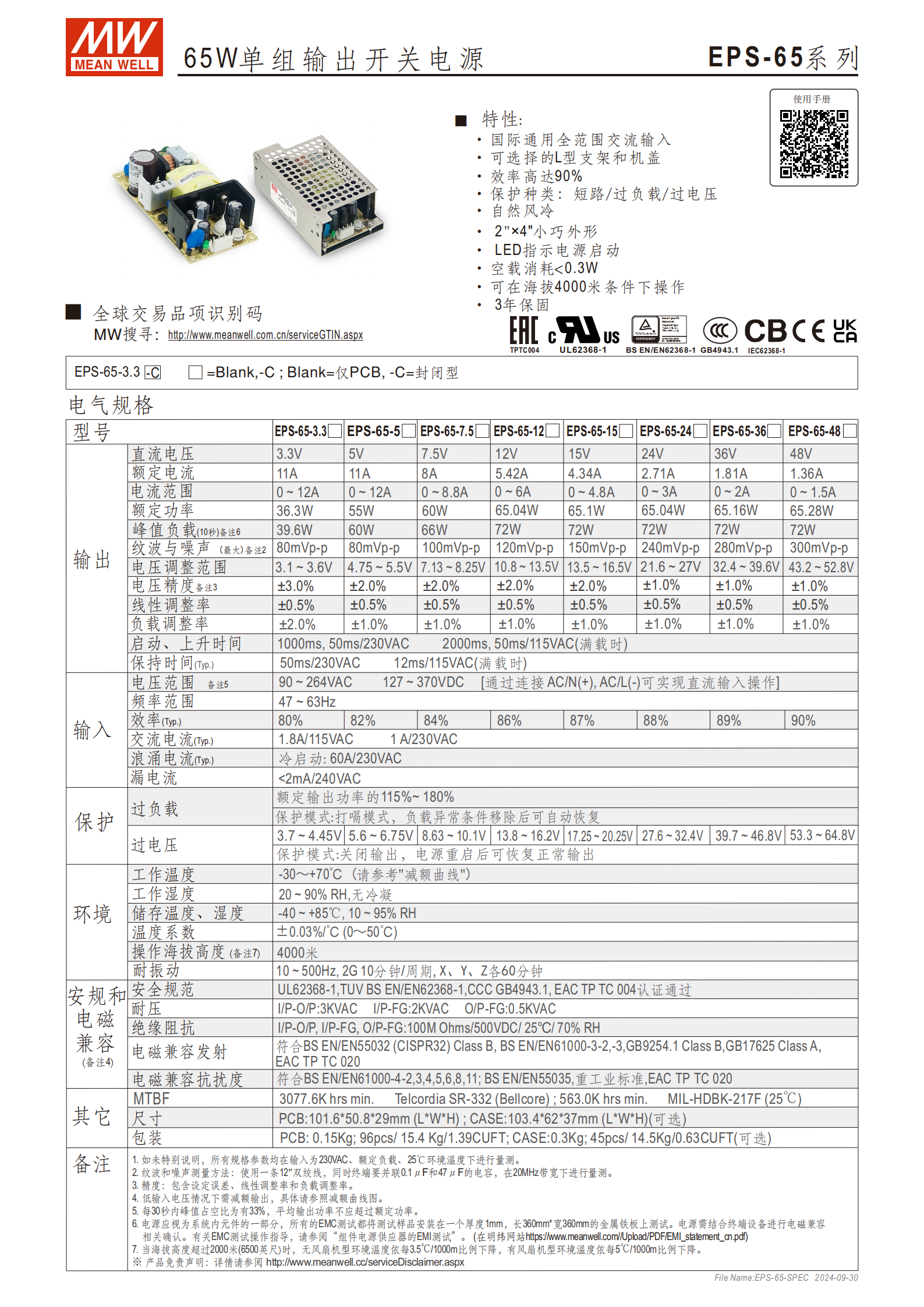

二、核心電氣規格（關鍵參數匯總表）
| 類別 | 具體參數 | 細節說明 |
|---|---|---|
| 輸出電壓 | 3.3V/5V/7.5V/12V/15V/24V/36V/48V | 電壓調整范圍 3.1~52.8V（因型號而異） |
| 輸出電流 | 額定 1.36A~11A，范圍 0~12A | 峰值負載 72W（10 秒），部分型號額定功率超 65W |
| 電壓精度 | ±1.0%（24V/36V/48V）、±2.0%（5V/7.5V/12V/15V）、±3.0%（3.3V） | 含設定誤差、線性調整率、負載調整率 |
| 調整率 | 線性調整率 ±0.5%；負載調整率 ±1.0%（除 3.3V 為 ±2.0%） | 電壓穩定性優異 |
| 紋波噪聲 | 80mVp-p（3.3V/5V）~300mVp-p（48V） | 2MHz 帶寬下測量，配 12" 雙線 + 電容終端 |
| 輸入范圍 | 交流 90~264VAC；直流 127~370VDC | 直流輸入需連接 AC/N (+)、AC/L (-) |
| 啟動特性 | 滿載啟動時間：1000ms（230VAC）、2000ms（115VAC） | 上升時間 50ms（230VAC/115VAC） |
| 保持時間 | 50ms/230VAC | 確保供電連續性 |
三、保護功能與安全認證
保護機制
過負載保護：負載為額定功率 115%~180% 時觸發，打嗝模式，移除異常后自動恢復
過電壓保護：保護電壓 3.7~64.8V（因型號而異），關閉輸出，重啟電源恢復
安全與 EMC 認證
安全規范：UL62368-1、BS EN/EN62368-1、IEC62368-1、GB4943.1、EAC TP TC 004
電磁兼容：發射符合 EAC TP TC 020、BS EN/EN ISPR32 Class B 等；抗擾度符合 BS EN/EN61000-4 系列標準
耐壓與絕緣：I/P-O/P:3KVAC、I/P-FG:2KVAC、O/P-FG:0.5KVAC；絕緣阻抗≥100M Ohms（500VDC/25°C/70% RH）
四、環境與物理特性
環境參數
工作溫度：-30~+70°C（需參考減額曲線，超海拔需降額）
工作濕度：20~90% RH，無冷凝
儲存條件：-40~+85°C，10~95% RH
溫度系數：±0.03%/°C（0~50°C）
耐振動：10~500Hz、2G，X/Y/Z 軸各 60 分鐘（10 分鐘 / 周期）
物理規格
類型 尺寸（L×W×H） 重量 包裝規格 光板型（PCB） 101.6×50.8×29mm 0.15Kg 96pcs/15.4Kg/1.39CUFT 封閉型（CASE） 103.4×62×37mm 0.3Kg 45pcs/14.5Kg/0.63CUFT
五、機構與連接
交流輸入連接器（CN1）：JST B3P-VH 或同等級品，引腳 1=AC/N、引腳 3=AC/L、引腳 2 無功能，端子為 JST SVH-21T-P1.1 或同等級品
直流輸出連接器（CN2）：JST B4P-VH 或同等級品，引腳 1/2=+V、引腳 3/4=-V，端子規格同輸入
接地要求：M1 和 M2 為安全地，必須全部接地；HS1、HS2 不可短路且需與機殼保持安全距離
六、可靠性與備注
MTBF：最小 3077.6K hrs（Telcordia SR-332 標準）、563.0K hrs（MIL-HDBK-217F 標準，25°C）
關鍵備注：
未特別說明時，參數均在 230VAC 輸入、額定負載、25°C 環境下測量

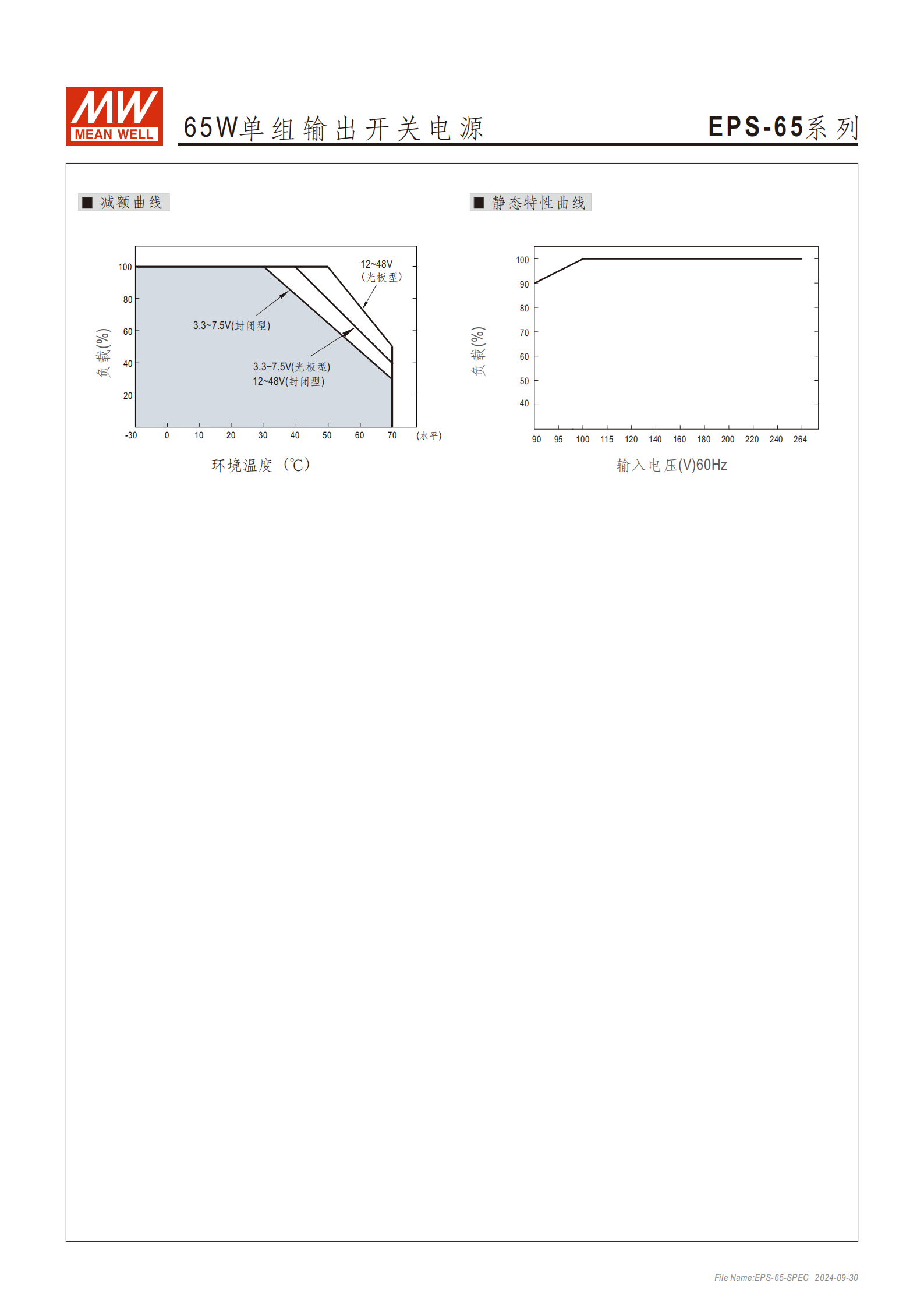

低輸入電壓時需降額，具體參考減額曲線
峰值負載占空比 33%（30 秒內），平均輸出功率不超過額定值
EMC 測試需將電源安裝在 1mm 厚、360×360mm 金屬鐵板上進行
4. 關鍵問題
問題 1：EPS-65 系列開關電源的輸入兼容性和核心輸出參數范圍是什么？
答案：輸入兼容性方面，支持交流 90~264VAC（國際全范圍）和直流 127~370VDC（需通過 AC/N、AC/L 引腳連接實現）；核心輸出參數覆蓋 3.3V~48V 共 8 檔電壓，額定電流 1.36A~11A，額定功率 36.3W~65.28W，峰值負載可達 72W（持續 10 秒），電壓精度 ±1.0%~±3.0%，紋波噪聲最大 300mVp-p，能滿足不同功率需求的電子設備供電。
問題 2：該系列電源的保護機制、環境適應性及安全認證情況如何？
答案：保護機制上，具備過負載和過電壓雙重保護 —— 過負載時觸發打嗝模式（異常移除后自動恢復），過電壓時關閉輸出（重啟后恢復）；環境適應性方面，工作溫度范圍 - 30~+70°C，濕度 20~90% RH（無冷凝），可在 4000 米海拔操作，超海拔需按規定降額；安全認證齊全，通過 UL62368-1、IEC62368-1、GB4943.1、EAC TP TC 004 等多項國際標準，EMC 發射與抗擾度符合相關工業級要求，絕緣和耐壓性能達標，使用安全性高。
問題 3：EPS-65 系列的物理尺寸、安裝選項及可靠性指標是什么？
答案：物理尺寸分兩種類型 —— 光板型（PCB）尺寸 101.6×50.8×29mm，重量 0.15Kg；封閉型（CASE）尺寸 103.4×62×37mm，重量 0.3Kg；安裝選項支持選配 L 型支架（型號 998A-D）和封閉 / 光板型機蓋（型號 998A-T），適配不同安裝場景；可靠性方面，MTBF（平均無故障時間）最小為 3077.6K hrs（Telcordia SR-332 標準），且提供 3 年保固，長期使用穩定性有保障。
EPS-65-5
