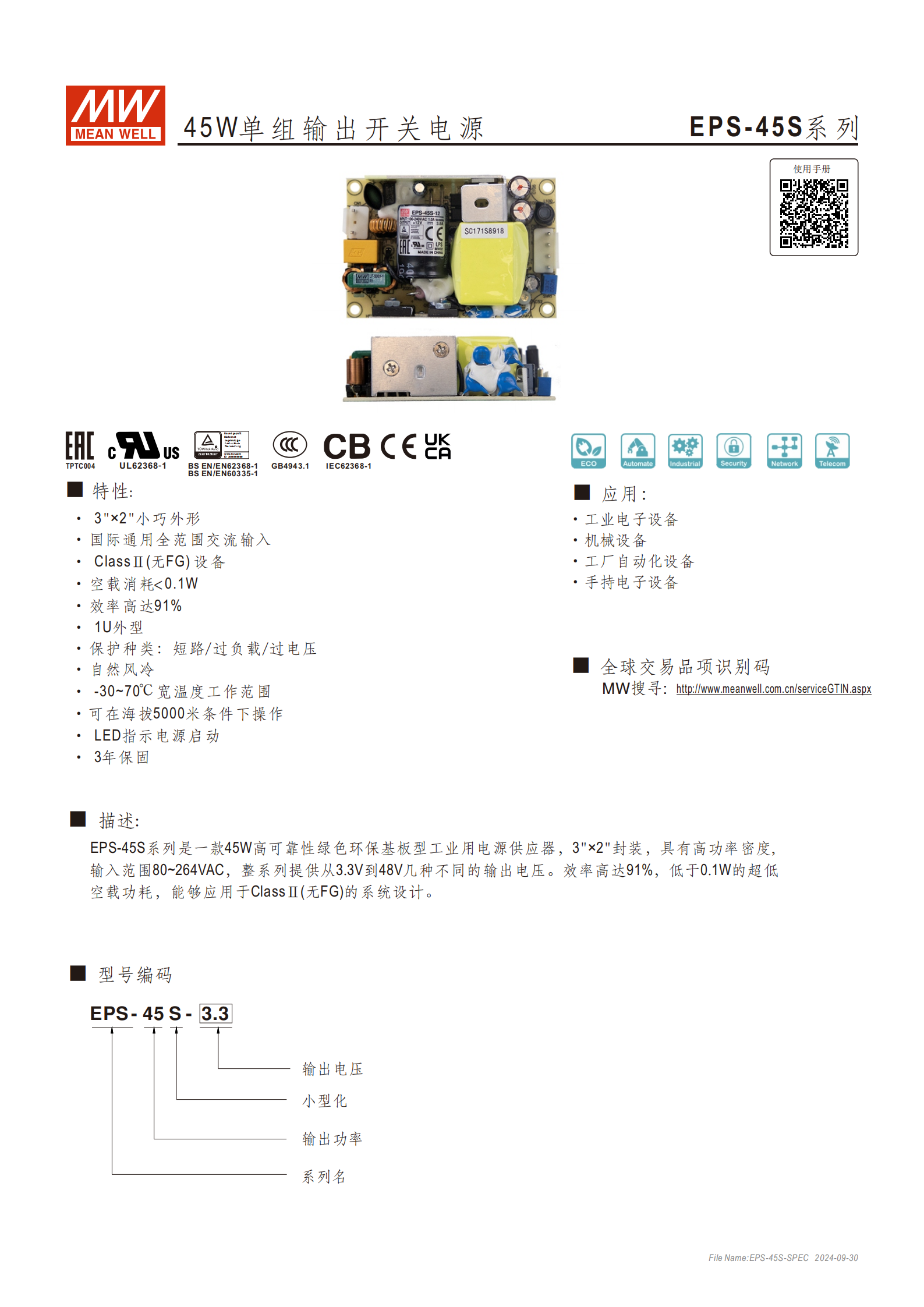

?? 產品概述
型號系列：EPS-45S
額定功率：45W
封裝尺寸：3" × 2"（76.2mm × 50.8mm × 24mm）
1U 高度設計，適合緊湊空間安裝
? 主要特性
高效率：高達 91%
低功耗：空載消耗 < 0.1W
寬輸入電壓：80–264VAC，47–63Hz
Class II 設計：無接地線（無 FG）
寬溫工作：-30℃ 至 +70℃
高海拔適用：可在海拔 5000 米環境下工作
自然風冷：無需風扇
多重保護：短路 / 過載 / 過壓保護
LED 電源指示燈
3 年保固
?? 輸出電壓型號
| 型號 | 輸出電壓 | 額定電流 | 功率 |
|---|---|---|---|
| EPS-45S-3.3 | 3.3V | 8A | 26.4W |
| EPS-45S-5 | 5V | 8A | 40W |
| EPS-45S-7.5 | 7.5V | 5.4A | 40.5W |
| EPS-45S-12 | 12V | 3.8A | 45.6W |
| EPS-45S-15 | 15V | 3A | 45W |
| EPS-45S-24 | 24V | 1.9A | 45.6W |
| EPS-45S-48 | 48V | 0.94A | 45.1W |

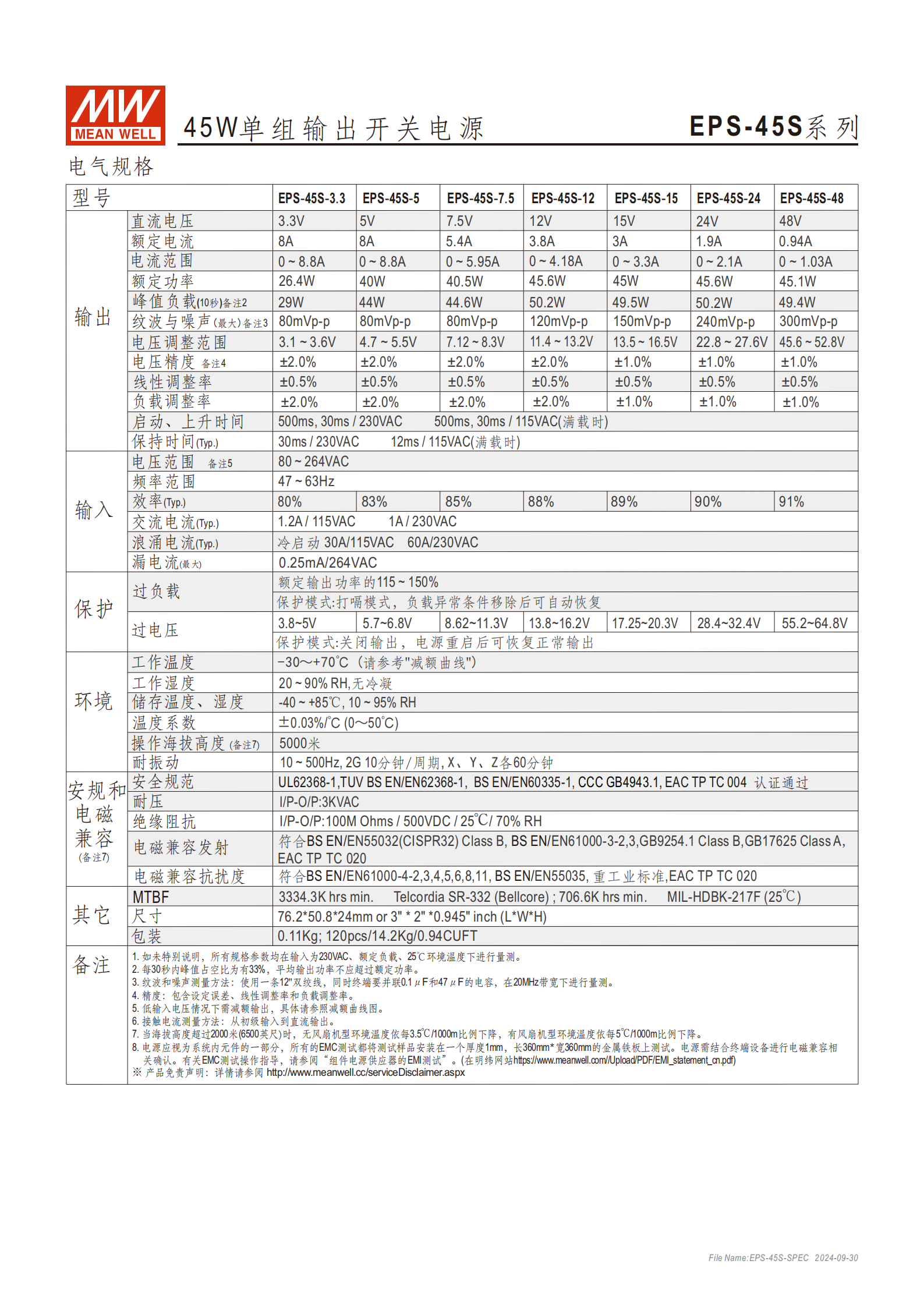

?? 電氣性能概要
電壓調整范圍：依型號不同，可調范圍約為 ±10–15%
紋波噪聲：80–300mVp-p（依輸出電壓不同）
啟動時間：500ms（滿載）
保持時間：30ms（230VAC）
效率：80%–91%（依型號）
輸入電流：約 1A/230VAC
漏電流：≤ 0.25mA
??? 安全與認證
安全標準：
UL62368-1
TUV BS EN/EN62368-1
CCC GB4943.1
EAC TP TC 004
EMC 符合：
BS EN/EN55032 Class B
GB9254.1 Class B
BS EN/EN61000-4 系列
EAC TP TC 020

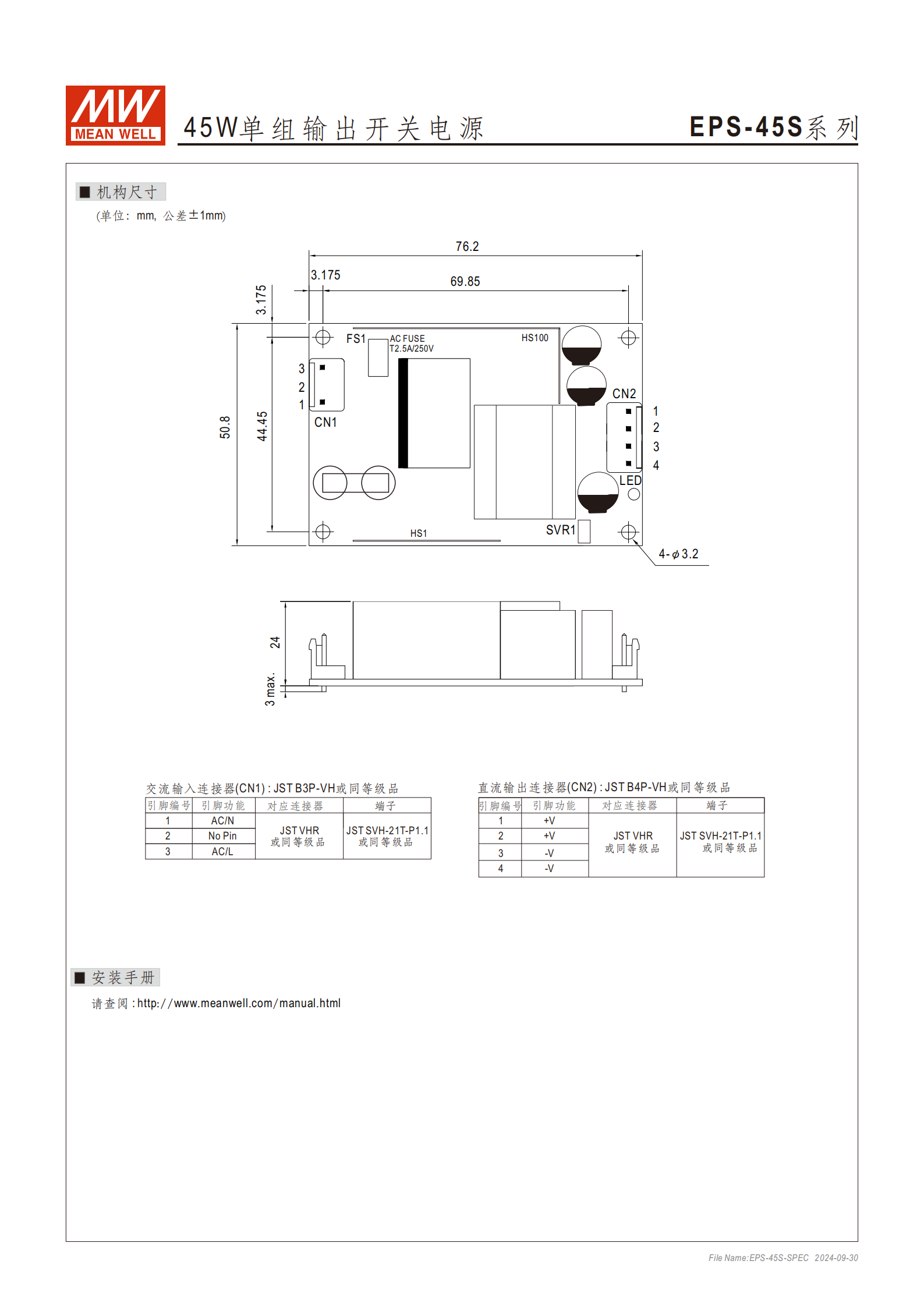

?? 機械與連接
輸入連接器：JST B3P-VH（或同級），2引腳（AC/L、AC/N）
輸出連接器：JST B4P-VH（或同級），4引腳（2×+V、2×-V）
安裝方式：板載安裝，螺絲固定
?? 備注與使用說明
規格測試條件：230VAC、25℃、滿載
峰值負載：每30秒占空比 ≤ 35%
高海拔需降額使用（海拔 > 2000米時，溫度降額 3.5℃/1000m）
EMC 測試建議安裝于 1mm 厚金屬板上進行系統級驗證
