EPS-45S 系列是3"×2" 小巧封裝的 45W 單組輸出工業用開關電源，具備80~264VAC 國際通用全范圍交流輸入、高達 91% 的效率、低于 0.1W 的超低空載功耗，輸出電壓覆蓋 3.3V~48V 多規格，擁有短路 / 過負載 / 過電壓保護功能，工作溫度范圍 **-30~70℃，可在5000 米海拔下操作，通過多項國際安全認證，提供3 年保固 **，廣泛應用于工業電子、機械設備等領域。

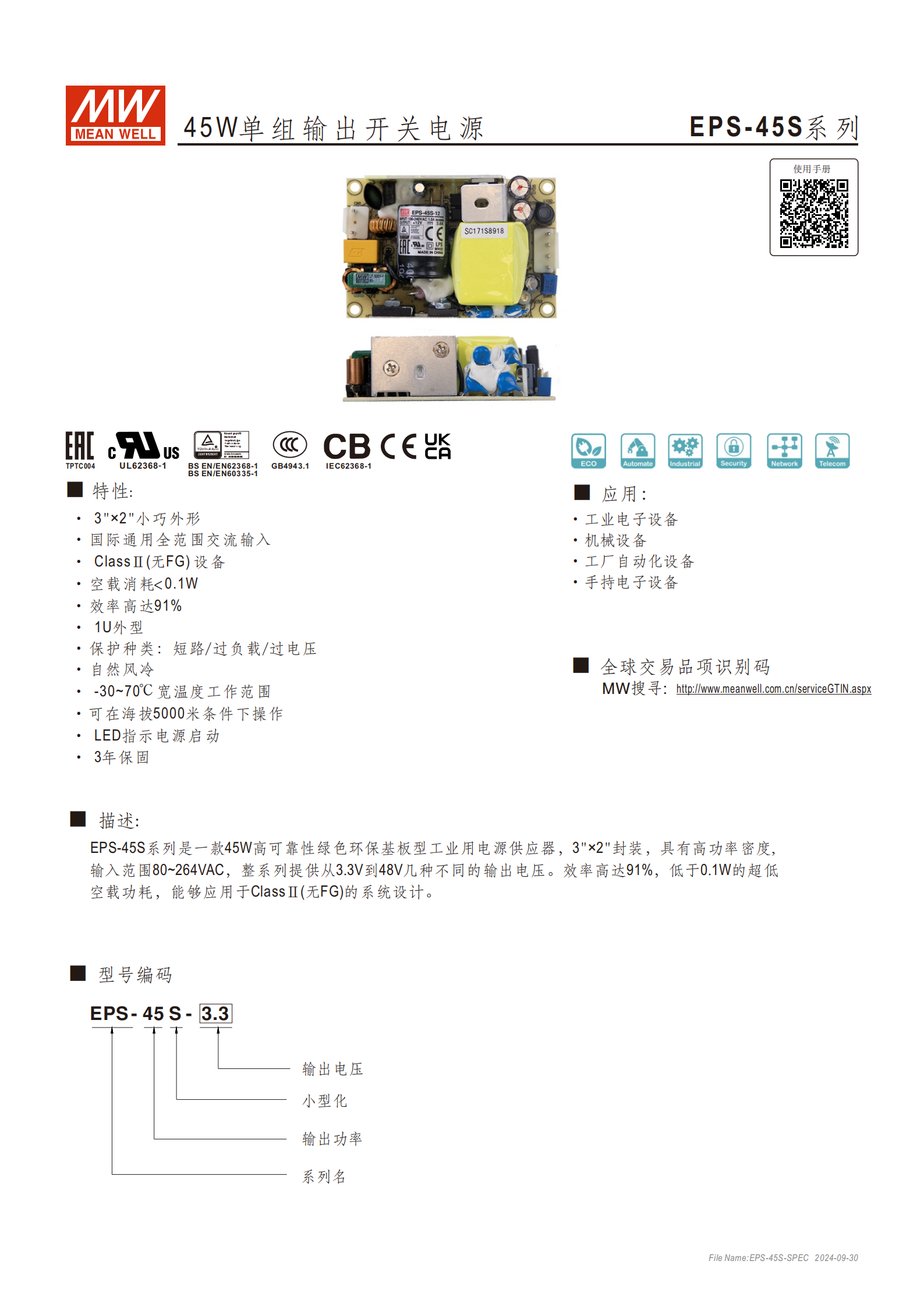

一、產品概述
產品定位：高可靠性綠色環?；逍凸I(yè)用開關電源，單組輸出設計
核心優勢：3"×2"（76.250.824mm）小巧封裝，高功率密度；ClassⅡ 無 FG 設計，適配無接地系統；自然風冷，無需額外散熱設備；LED 指示電源啟動狀態
保固政策：3 年保固
二、應用范圍
工業電子設備
機械設備
工廠自動化設備
手持電子設備

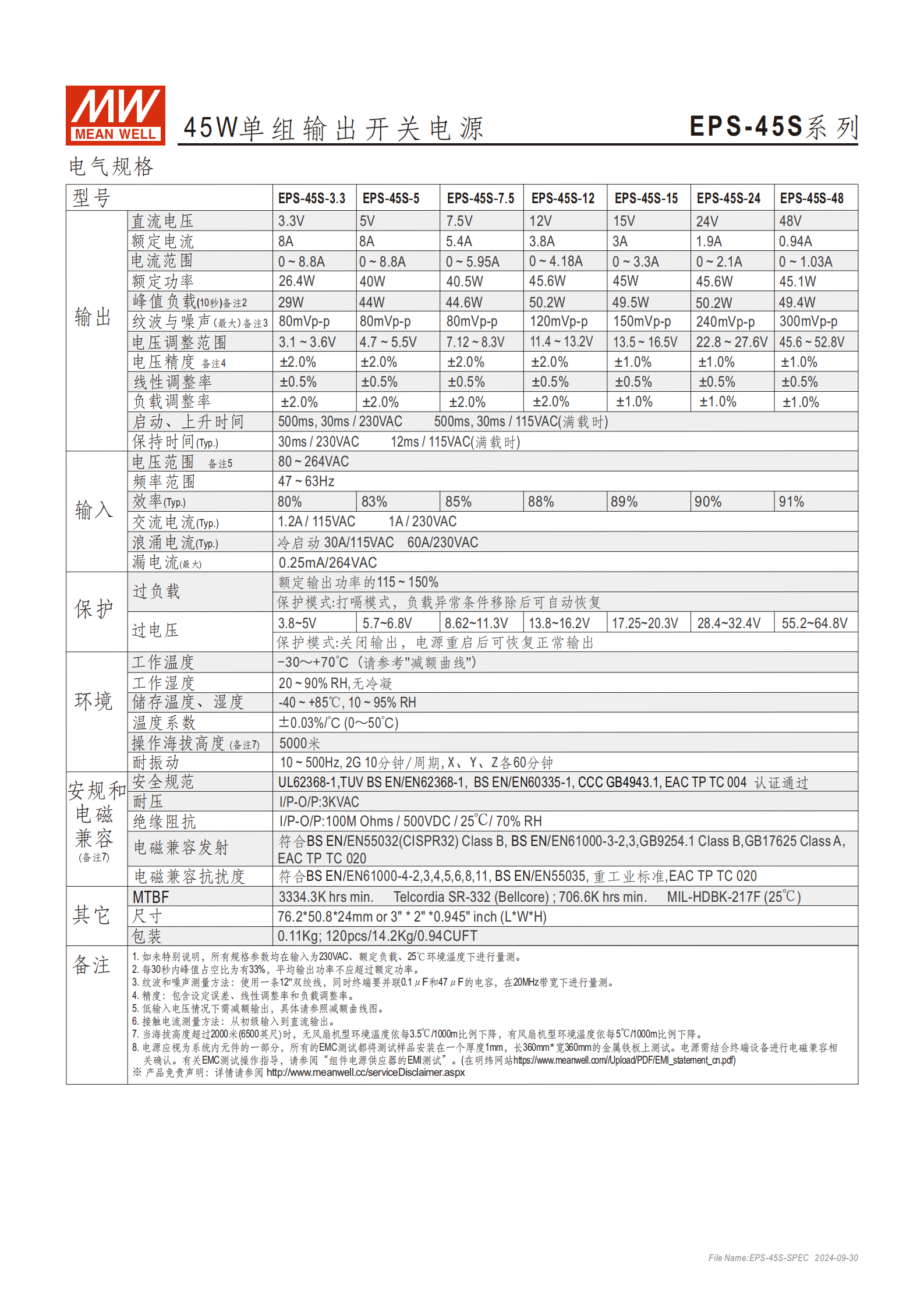

三、關鍵電氣規格（核心參數匯總表）
| 類別 | 具體參數 | 詳情 |
|---|---|---|
| 輸出特性 | 輸出電壓范圍 | 3.3V、5V、7.5V、12V、15V、24V、48V（7 種規格） |
| 額定電流 | 0.94A~8A（隨電壓規格變化） | |
| 額定功率 | 26.4W~45.6W | |
| 峰值負載（10 秒） | 29W~50.2W | |
| 紋波與噪聲（最大） | 80mVp-p~300mVp-p | |
| 電壓精度 | ±1.0%（15V、24V、48V 規格）；±2.0%（3.3V、5V、7.5V、12V 規格） | |
| 輸入特性 | 電壓范圍 | 80~264VAC（國際通用全范圍） |
| 頻率范圍 | 47~63Hz | |
| 效率（Typ） | 80%（3.3V）~91%（48V） | |
| 浪涌電流（Typ） | 冷啟動 30A/115VAC、60A/230VAC | |
| 漏電流（最大） | 0.25mA/264VAC | |
| 保護功能 | 過負載保護 | 觸發條件：額定輸出功率的 115~150%；保護模式：打嗝模式，異常移除后自動恢復 |
| 過電壓保護 | 觸發電壓：3.8~64.8V（隨規格變化）；保護模式：關閉輸出，重啟后恢復 | |
| 其他保護 | 短路保護 |
四、環境與操作條件

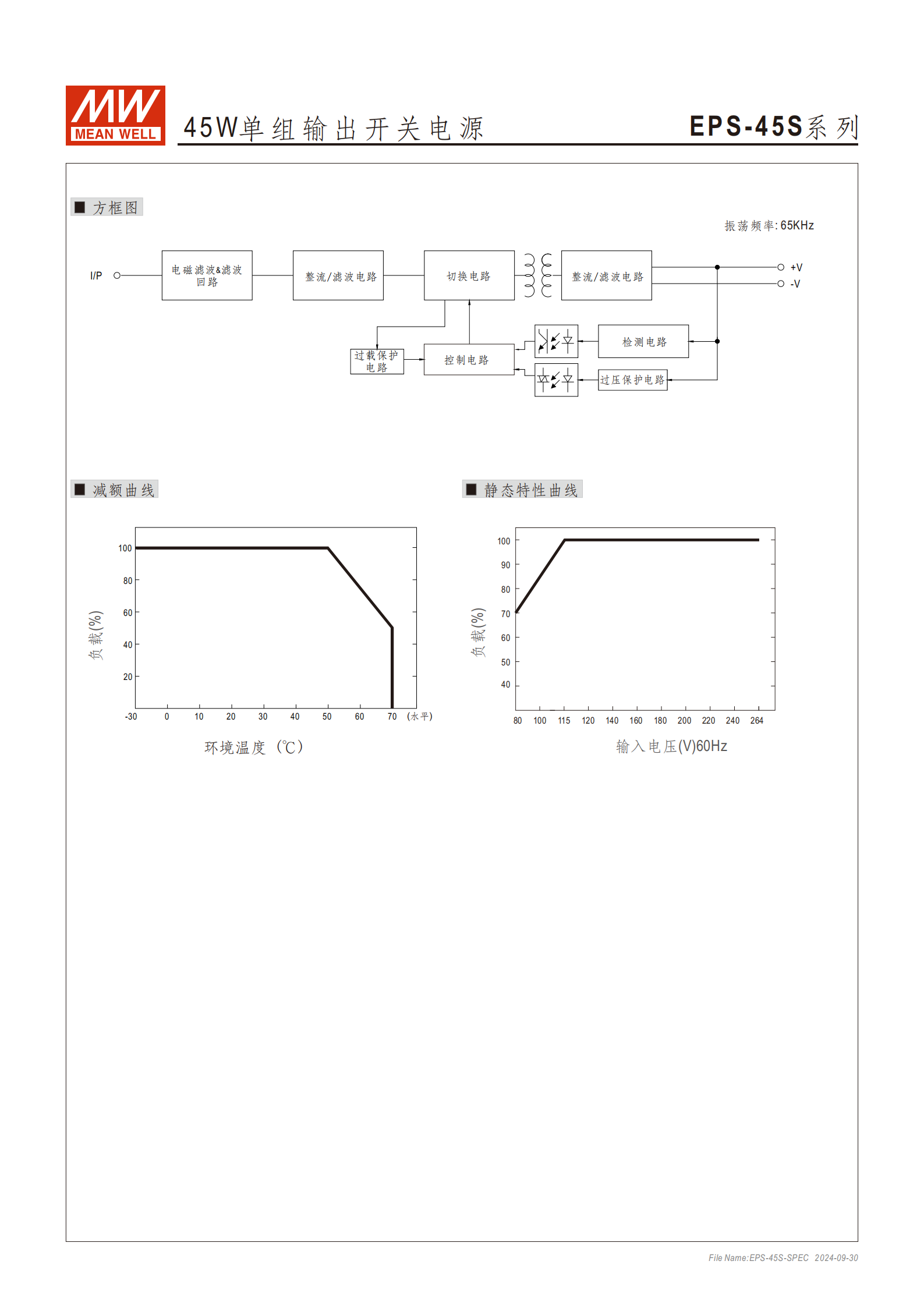

工作溫度：-30~+70°C（需參考減額曲線）
工作濕度：20~90% RH，無冷凝
儲存條件：溫度 - 40~+85°C，濕度 10~95% RH
溫度系數：±0.03%/°C（0~50°C）
操作海拔：5000 米（海拔超 2000 米需按規則降額）
耐振動：10~500Hz，2G，10 分鐘 / 周期，X、Y、Z 各 60 分鐘
五、安全與電磁兼容
安全認證：UL62368-1、TUV BS EN/EN62368-1、BS EN/EN60335-1、CCC GB4943.1、EAC TP TC 004
耐壓：I/P-O/P：3KVAC
絕緣阻抗：I/P-O/P：100M Ohms / 500VDC/25°C/70%RH
電磁兼容發射：BS EN/EN55032 (CISPR32) Class B、GB9254.1 Class B 等
電磁兼容抗擾度：符合 BS EN/EN61000-4 系列標準、重工業標準、EAC TP TC 020

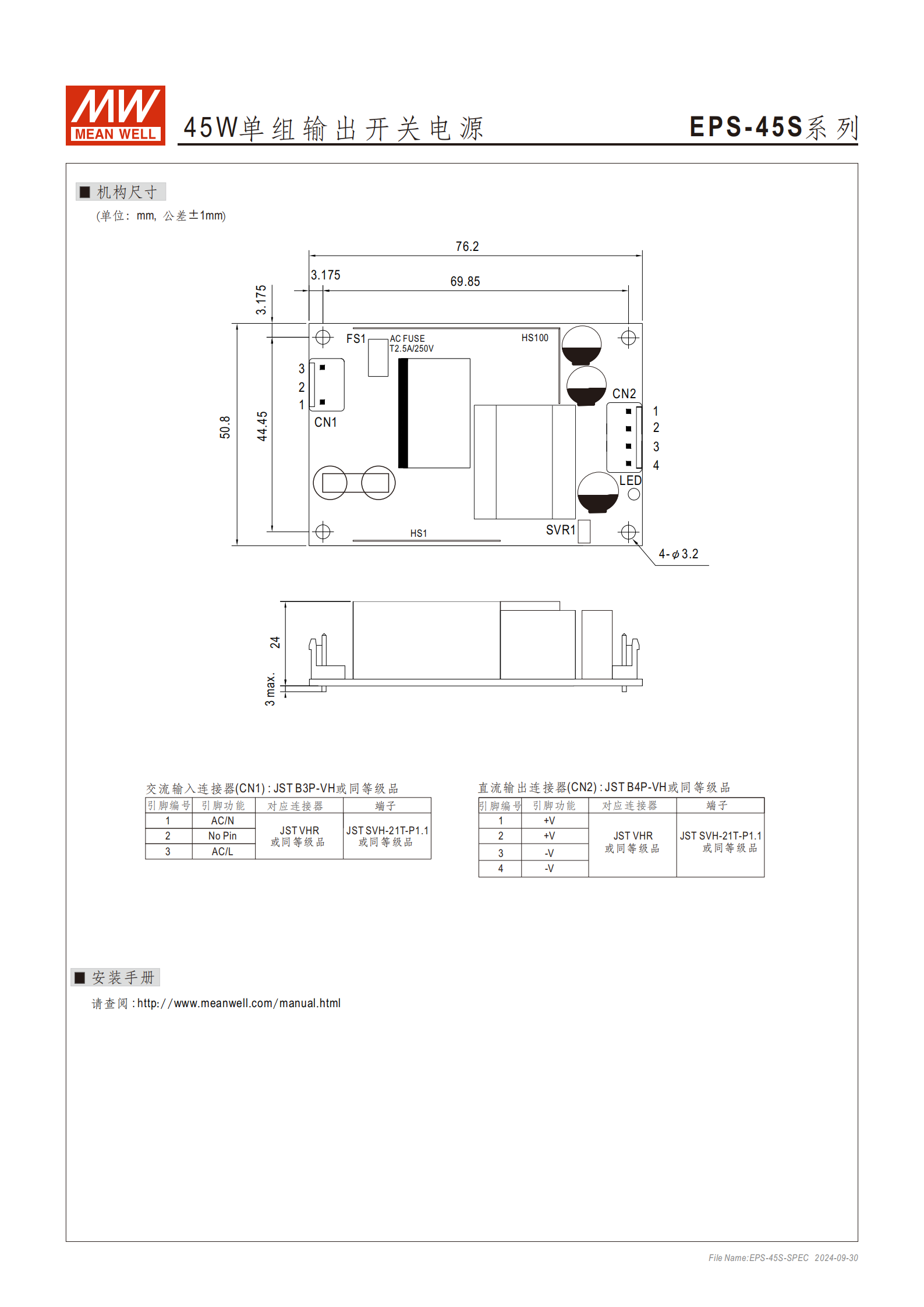

六、物理與包裝參數
尺寸（L×W×H）：76.250.824mm（3"×2"×0.945inch）
重量：?jiǎn)闻_(tái) 0.11Kg
包裝規格：120pcs / 箱，每箱 14.2Kg，容積 0.94CUFT
連接器：交流輸入（CN1）JST B3P-VH；直流輸出（CN2）JST B4P-VH
七、其他關鍵參數
MTBF：最小 3334.3K hrs（Telcordia SR-332 標準）；最小 706.6K hrs（MIL-HDBK-217F 標準，25°C）
啟動與保持時間：?jiǎn)?dòng)時間 500ms，上升時間 30ms（230VAC 滿載）；保持時間 30ms（230VAC）、12ms（115VAC）
4. 關鍵問題
問題 1：EPS-45S 系列電源的核心適用場景及突出優勢是什么？
答案：適用場景包括工業電子設備、機械設備、工廠自動化設備、手持電子設備；突出優勢為 3"×2" 小巧封裝（高功率密度）、80~264VAC 國際通用全范圍輸入、效率高達 91%、空載功耗低于 0.1W、ClassⅡ 無 FG 設計（適配無接地系統）、-30~70℃寬溫工作、5000 米高海拔適配，且具備短路 / 過負載 / 過電壓三重保護及 3 年保固。
問題 2：該系列電源不同輸出電壓規格的關鍵性能差異（電壓精度、效率）是什么？
答案：電壓精度方面，15V、24V、48V 規格精度更高（±1.0%），3.3V、5V、7.5V、12V 規格為 ±2.0%；效率方面，隨輸出電壓升高效率提升，3.3V 規格效率最低（80%），48V 規格效率最高（91%），其余規格效率介于 83%~89% 之間。
問題 3：EPS-45S 系列電源的過負載和過電壓保護機制有何不同？實際應用中需注意什么？
答案：保護機制差異：①過負載保護：觸發條件為額定輸出功率的 115~150%，采用 “打嗝模式”，負載異常移除后可自動恢復，無需手動操作；②過電壓保護：觸發電壓范圍 3.8~64.8V（隨輸出規格變化），采用 “關閉輸出” 模式，需重啟電源才能恢復正常。應用注意事項：高海拔（超 2000 米）使用時需按規則降額（無風扇機型每升高 1000 米環境溫度降 3.5℃）；低輸入電壓下需參考減額曲線限制輸出；EMC 測試需將電源安裝在 1mm 厚、360mm×360mm 金屬鐵板上進行。
