全球通用交流輸入范圍：90～264VAC / 127～370VDC
高效率（最高達89%）
自然風冷，無風扇設計
小巧尺寸：PCB 101.6×50.8×29mm，可選外殼版
內置保護：短路/過載/過壓保護
支持海拔4000米操作
LED電源指示燈
空載功耗＜0.3W
3年保修

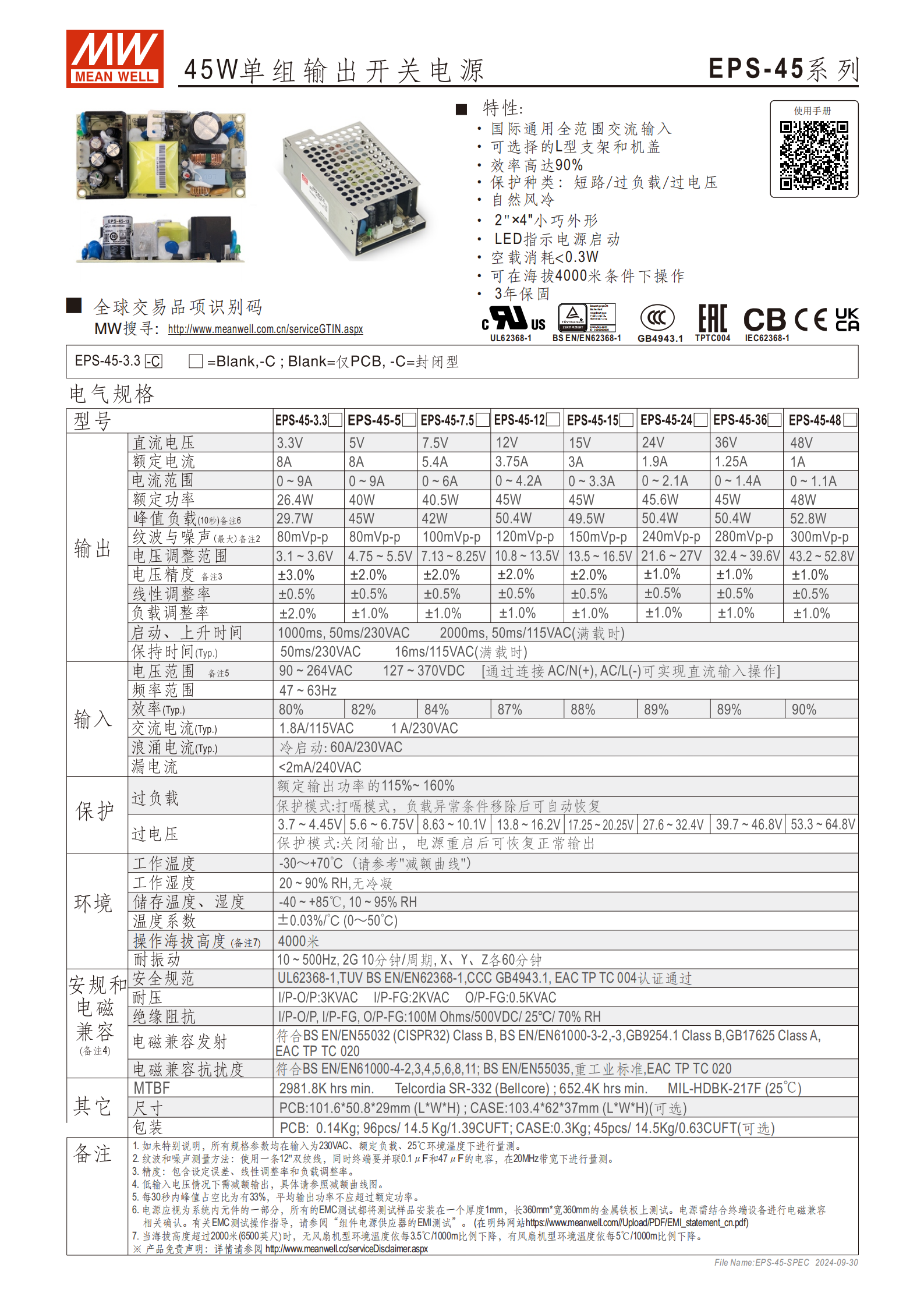

?? 三、電氣規格表（摘要）
| 型號 | 輸出電壓 | 額定電流 | 額定功率 | 峰值功率（≤30s） |
|---|---|---|---|---|
| EPS-45-3.3 | 3.3V | 8A | 26.4W | 29.7W |
| EPS-45-5 | 5V | 8A | 40W | 45W |
| EPS-45-7.5 | 7.5V | 5.4A | 40.5W | 42W |
| EPS-45-12 | 12V | 3.75A | 45W | 50.4W |
| EPS-45-15 | 15V | 3A | 45W | 49.5W |
| EPS-45-24 | 24V | 1.9A | 45.6W | 50.4W |
| EPS-45-36 | 36V | 1.25A | 45W | 50.4W |
輸出精度：±1% ~ ±3%
輸入頻率：47～63Hz
效率：80% ~ 89%
啟動時間：1000ms（230VAC）
保持時間：50ms（230VAC滿載）
??? 四、保護功能
過載保護：115% ~ 160%額定功率
過壓保護：打嗝模式，異常解除后自恢復
浪涌電流保護：冷啟動60A（230VAC）
漏電流：＜2mA（240VAC）
??? 五、環境條件

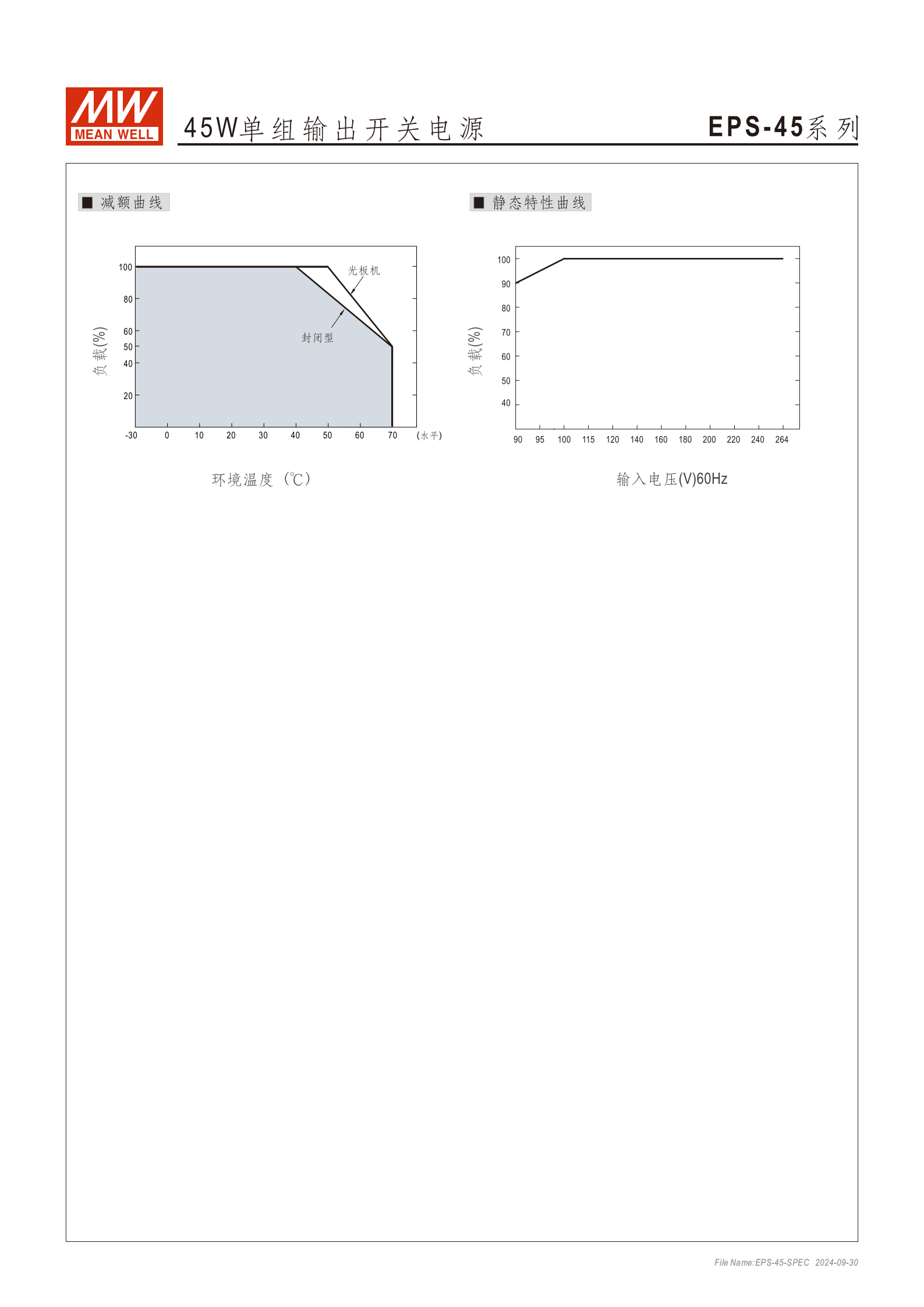

工作溫度：-30℃ ~ +70℃（需參考減額曲線）
工作濕度：20～90% RH（無冷凝）
儲存溫濕度：-40℃ ~ +85℃，10～95% RH
海拔：最高4000米（2000米以上需降額）
耐振動：10～50Hz，2G，XYZ各60分鐘
?? 六、安規與電磁兼容認證
安全認證：
UL62368-1
TUV BS EN/EN62368-1
CCC GB4943.1
EAC TP TC 004
EMC發射：符合 EN55032 Class B、GB9254.1 Class B 等
EMC抗擾度：符合 EN61000-4系列、EN55035
MTBF：
Telcordia SR-332：≥2981.8K 小時
MIL-HDBK-217F（25℃）：≥652.4K 小時
?? 七、連接器與引腳定義
交流輸入（CN1）：JST B3P-VH
1：AC/N
3：AC/L
直流輸出（CN2）：JST B4P-VH
1,2：+V
3,4：-V
接地：M1、M2必須接地

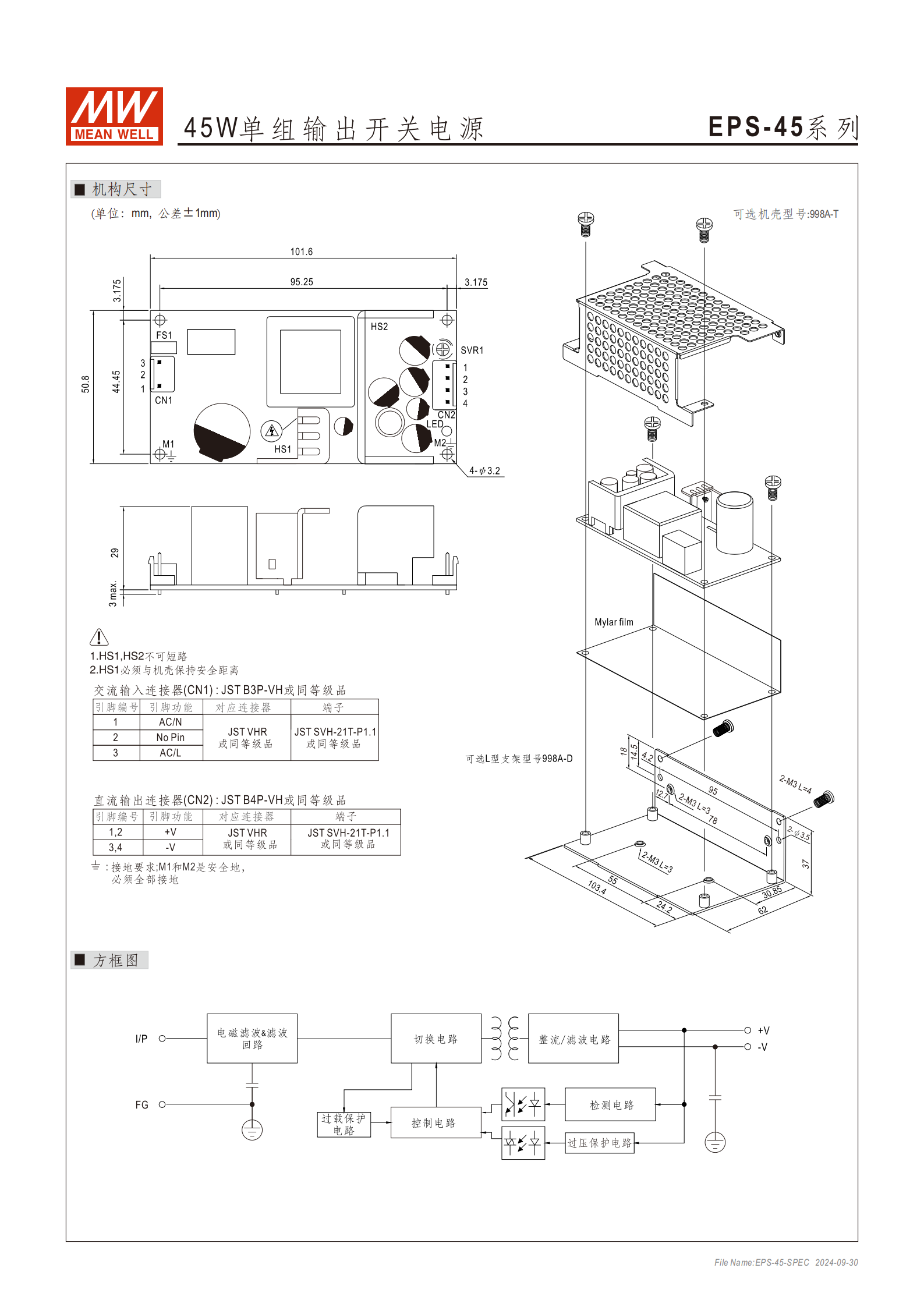

?? 八、機械尺寸
PCB版：101.6 × 50.8 × 29 mm
外殼版（可選）：103.4 × 62 × 37 mm
包裝信息：
PCB：96pcs/箱，14.5Kg
外殼：45pcs/箱，14.5Kg
?? 九、重要備注
測試條件：默認230VAC、滿載、25℃
紋波噪聲測試方法：20MHz帶寬，并聯0.1μF+47μF電容
精度包含設定誤差、線性和負載調整率
低輸入電壓需降額輸出（參考減額曲線）
峰值功率≤30秒，占空比≤30%
EMC測試需結合終端設備與金屬底板進行
高海拔降溫要求：無風扇機型≤35℃（3000m以下），有風扇機型≤5℃（1000m以下）
