EPS-45 系列 45W 單組輸出開關電源具備國際通用全范圍交流輸入、效率高達 90% 、2"×4" 小巧外形、自然風冷及空載消耗 < 0.3W 等核心特性，支持短路 / 過負載 / 過電壓三重保護，配備 LED 電源啟動指示，可在海拔 4000 米環境下操作，通過 UL62368-1、CCC GB4943.1 等多項認證，提供 3 年保固，可選 L 型支架和機蓋（封閉型 / 僅 PCB），電氣與機構規格明確，低輸入電壓需減額輸出且受環境溫度、海拔影響。
| 類別 | 關鍵信息 |
|---|---|
| 產品名稱 | 45W 單組輸出開關電源（EPS-45 系列） |
| 核心標識 | 全球交易品項識別碼可通過明緯官網查詢，文件版本 2024-09-30 |
| 保固期限 | 3 年 |
| 可選配置 | 僅 PCB（Blank）、封閉型（-C）；可選 L 型支架（型號 998A-D）、機蓋（型號 998A-T） |
（二）核心特性
電氣性能：國際通用全范圍交流輸入，效率高達90% ，空載消耗 **<0.3W** ；
物理設計：2"×4" 小巧外形，自然風冷散熱，LED 指示電源啟動狀態；
保護機制：具備短路、過負載、過電壓三重保護功能。
（三）認證與合規性
安全認證：通過 UL62368-1、TUV BS EN/EN62368-1、CCC GB4943.1、EAC TP TC 004；
EMC 合規：符合 BS EN/EN55032（CISPR32）Class B、GB9254.1 Class B、GB17625 Class A、EAC TP TC 020 等；
抗擾度：符合 BS EN/EN61000-4-2/3/4/5/6/8/11、BS EN/EN55035、重工業標準、EAC TP TC 020。
（四）關鍵規格參數
環境與海拔：
操作海拔高度：4000 米；
海拔影響：海拔 > 2000 米時，無風扇機型環境溫度每 1000 米下降 3.5℃，有風扇機型每 1000 米下降 5℃。
可靠性：
Telcordia SR-332 標準：最小2981.8K hrs；
MIL-HDBK-217F 標準（25℃）：最小652.4K hrs。

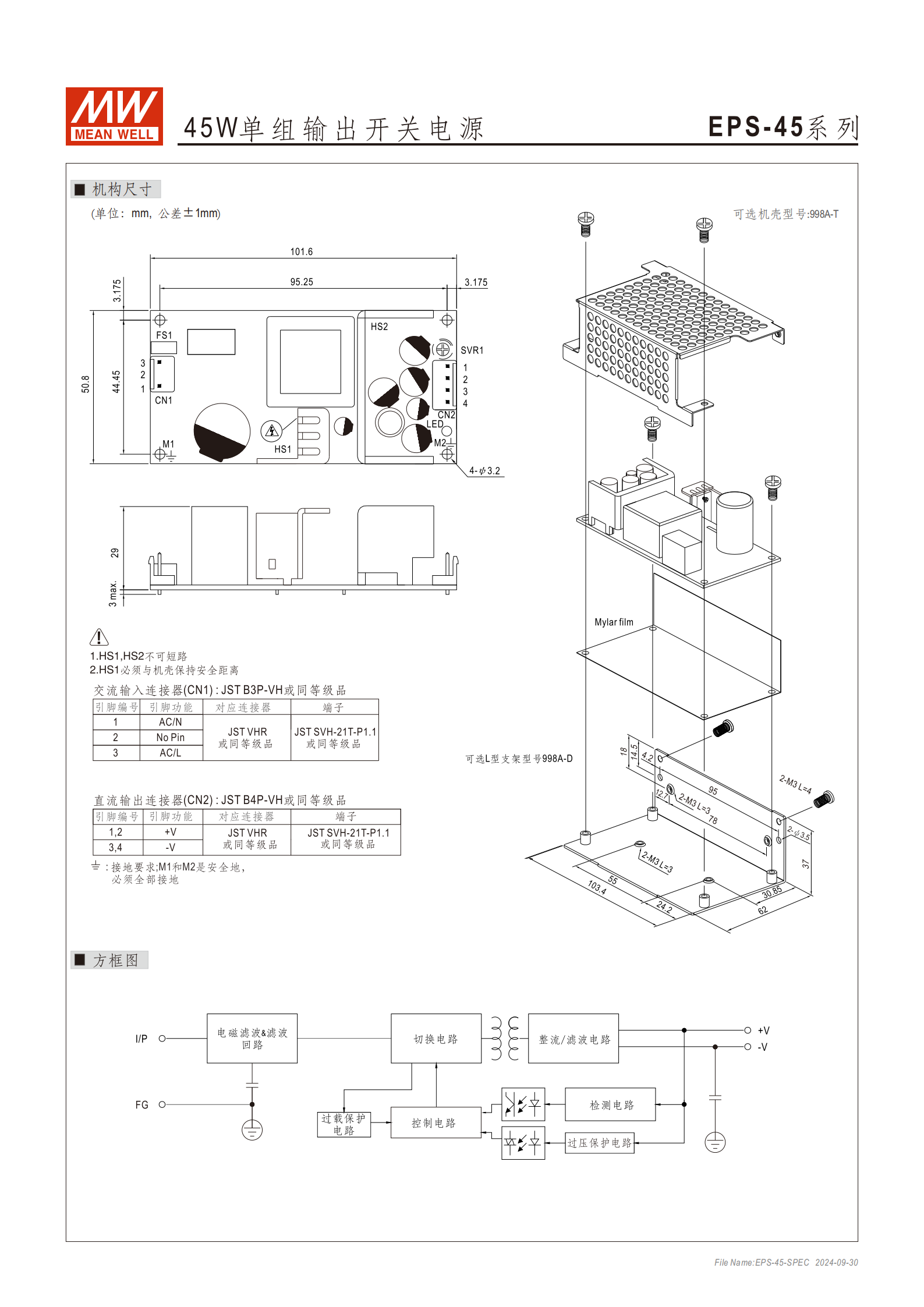

機構尺寸：
單位：mm，公差 ±1mm，關鍵尺寸含 101.6、95.25、15、3.175 等；
重量：PCB 版 0.14Kg（96pcs/14.5Kg/1.39CUFT），機殼 0.3Kg（45pcs/14.5Kg/0.63CUFT）；
連接器：交流輸入（CN1）JST B3P-VH 或同等級，直流輸出（CN2）JST B4P-VH 或同等級，M1、M2 需全部接地。
測試與精度：
測量條件：默認 230VAC 輸入、額定負載、25℃環境溫度；
紋波噪聲測量：12" 雙絞線 + 并聯 0.1μF 和 47μF 電容，20MHz 帶寬；
精度：含設定誤差、線性調整率、負載調整率；
特殊要求：每 30 秒峰值占空比 33%，平均輸出功率不超額定功率；EMC 測試需安裝在 1mm 厚、360mm×360mm 金屬鐵板上，結合終端設備確認。

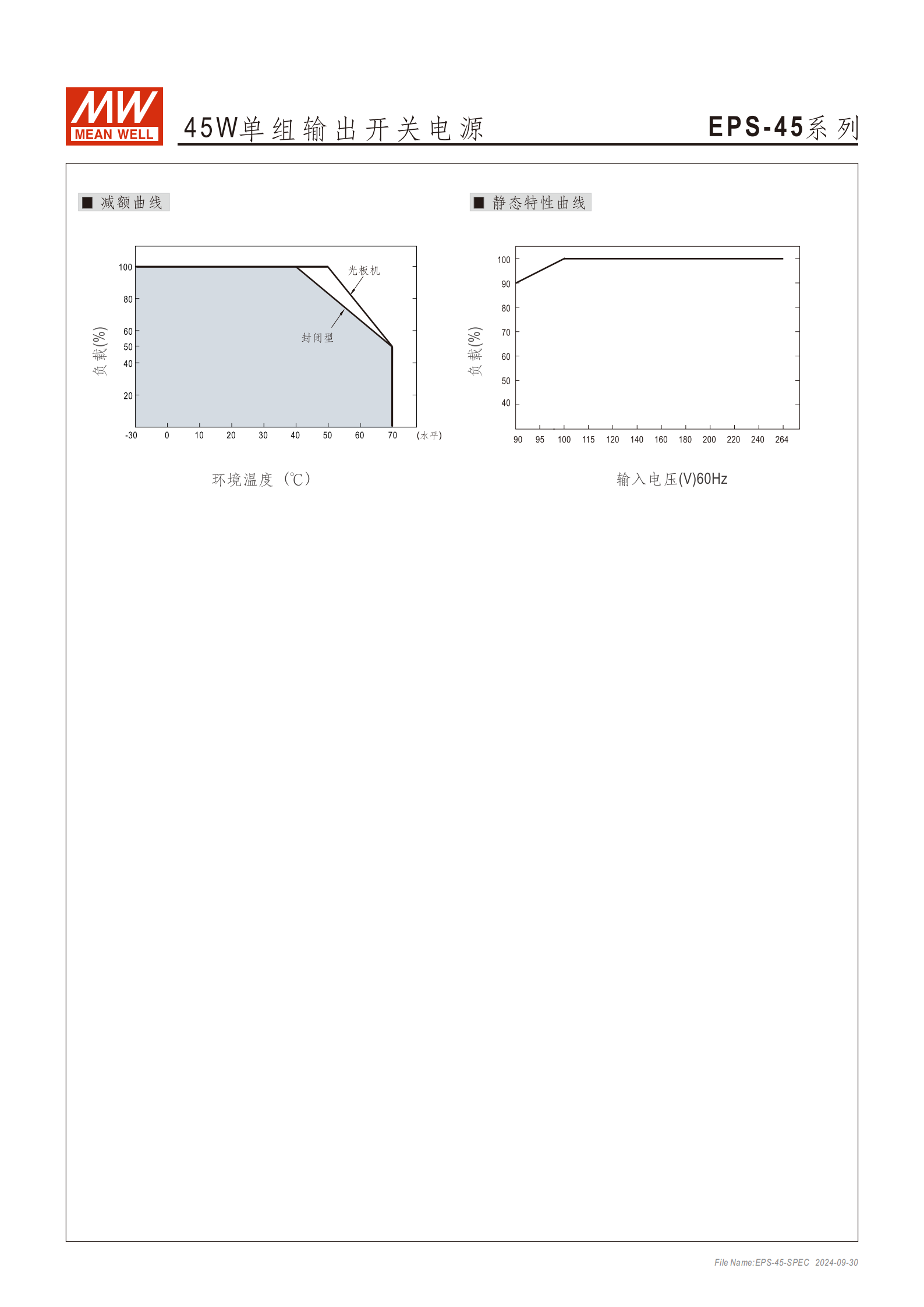

（五）減額要求
低輸入電壓情況下需減額輸出，具體參照減額曲線圖；
負載輸出受環境溫度（光板機、封閉型曲線不同）和輸入電壓（60Hz 下 0-264V 范圍）影響。
4. 關鍵問題
問題 1：EPS-45 系列電源的核心優勢的合規性表現如何，適合哪些場景使用？
答案：核心優勢包括效率高達 90%、空載消耗 < 0.3W、2"×4" 小巧外形、自然風冷設計，且具備短路 / 過負載 / 過電壓三重保護，支持 4000 米高海拔操作；合規性方面通過 UL62368-1、CCC GB4943.1 等多項安全認證，符合 Class B 電磁兼容標準及重工業抗擾度要求。適合對電源體積、功耗有嚴格要求，且需在多電壓輸入、高海拔（≤4000 米）或工業環境中使用的設備，如小型電子儀器、嵌入式系統等。
問題 2：使用 EPS-45 系列電源時，哪些環境因素會影響輸出性能，需注意什么？
答案：影響因素主要有三個：① 輸入電壓：低輸入電壓時需按減額曲線圖減額輸出；② 環境溫度：溫度變化會影響負載輸出比例（光板機、封閉型表現不同）；③ 海拔高度：超過 2000 米后，無風扇機型環境溫度每 1000 米降 3.5℃，有風扇機型降 5℃，需匹配實際環境調整使用。注意事項：平均輸出功率不可超額定功率，30 秒內峰值占空比不超過 33%；EMC 測試需結合終端設備及指定金屬鐵板安裝。
問題 3：EPS-45 系列電源的機械安裝與電氣連接有哪些關鍵要求？
答案：機械安裝要求：可選 L 型支架（998A-D）和機蓋（998A-T），HS1、HS2 不可混用且 HS1 需與機殼保持安全距離，安裝需遵循給定尺寸（公差 ±1mm）；電氣連接要求：交流輸入用 JST B3P-VH 或同等級連接器（CN1），直流輸出用 JST B4P-VH 或同等級連接器（CN2），安全地 M1 和 M2 必須全部接地；重量方面，PCB 版和帶機殼版本的包裝規格不同，需根據安裝場景選擇配置。
