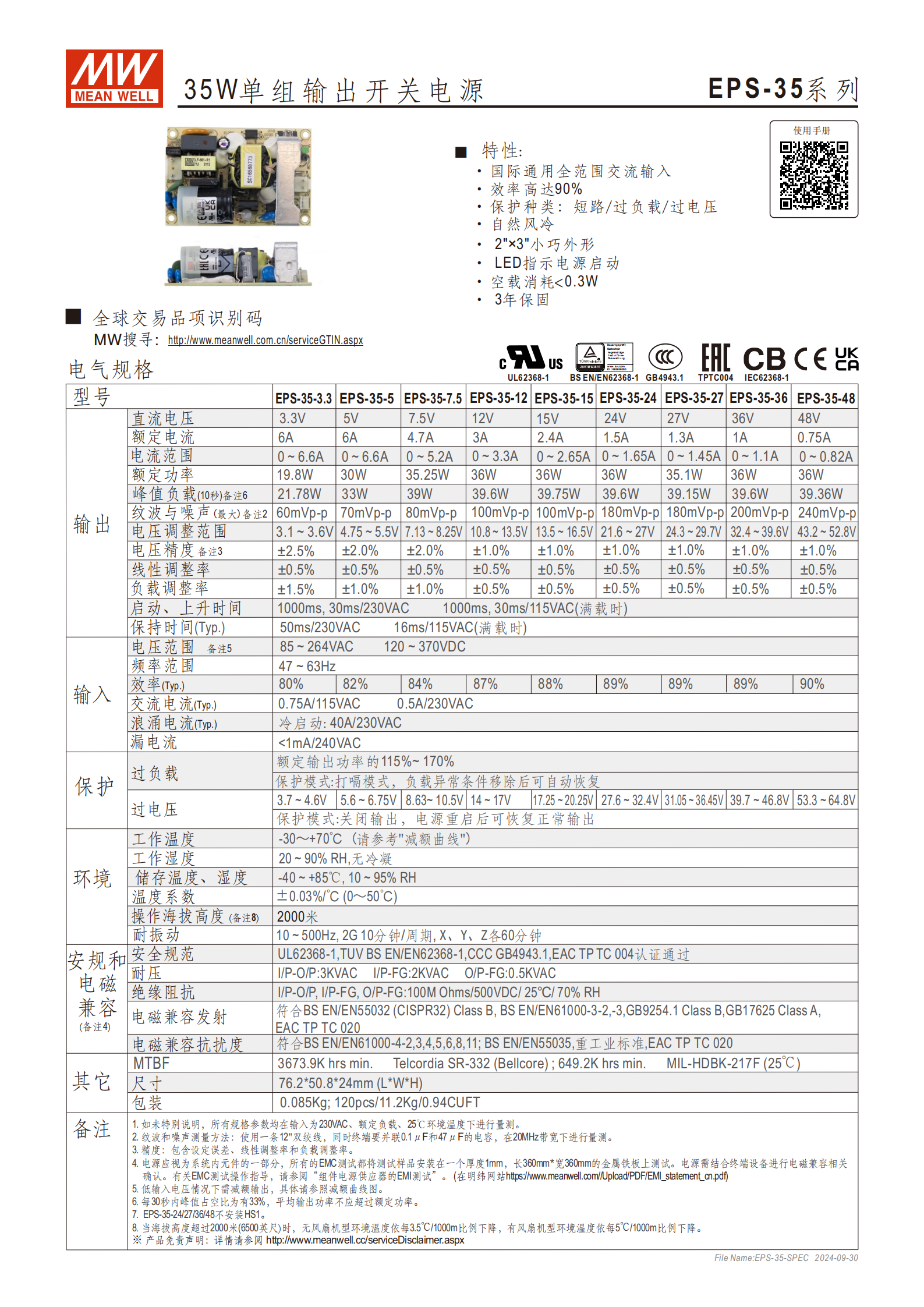

EPS-35 系列是35W 單組輸出開關電源，具備85~264VAC/120~370VDC 國際通用全范圍輸入、最高 90% 效率、-30~+70°C 工作溫度范圍等核心優勢，提供 3.3V~48V 多檔直流輸出，涵蓋短路 / 過負載 / 過電壓三重保護，采用2"×3"（76.2×50.8×24mm）小巧外形和自然風冷設計，空載消耗 < 0.3W，通過 UL62368-1、CCC 等多項安規認證，享有3 年保固，適用于對電源體積、效率和穩定性有要求的各類電子設備。
| 項目 | 關鍵信息 |
|---|---|
| 產品名稱 | 35W 單組輸出開關電源（EPS-35 系列） |
| 核心定位 | 通用型高效小型開關電源 |
| 外形尺寸 | 76.2×50.8×24mm（L×W×H），2"×3" 小巧設計 |
| 重量 | 0.085Kg / 臺，包裝規格 120pcs/11.2Kg/0.94CUFT |
| 保固期限 | 3 年 |
| 散熱方式 | 自然風冷 |
| 輔助功能 | LED 指示電源啟動 |
二、核心電氣參數
（1）輸出參數（分型號關鍵數據）
| 型號 | 直流電壓（V） | 額定電流（A） | 額定功率（W） | 峰值負載（W/10 秒） | 紋波噪聲（mVp-p） | 電壓精度 |
|---|---|---|---|---|---|---|
| EPS-35-3.3 | 3.3（可調 3.1~3.6） | 6 | 19.8 | 21.78 | 60 | ±2.5% |
| EPS-35-5 | 5（可調 4.75~5.5） | 6 | 30 | 33 | 70 | ±2.0% |
| EPS-35-7.5 | 7.5（可調 7.13~8.25） | 4.7 | 35.25 | 39 | 80 | ±2.0% |
| EPS-35-12 | 12（可調 13.5~16.5） | - | 36 | 39.75 | 100 | ±1.0% |
| EPS-35-15 | 15（可調 13.5~16.5） | 2.4 | 36 | 39.6 | 180 | ±1.0% |
| EPS-35-24 | 24（可調 21.6~27） | 1.5 | 36 | 39.6 | 180 | ±1.0% |
| EPS-35-27 | 27（可調 24.3~29.7） | 1.3 | 35.1 | 39.15 | 200 | ±1.0% |
| EPS-35-36 | 36（可調 32.4~39.6） | 1 | 36 | 39.6 | 200 | ±1.0% |
| EPS-35-48 | 48（可調 43.2~52.8） | 0.75 | 36 | 39.36 | 240 | ±1.0% |
共性參數：線性調整率均為 ±0.5%；電流范圍為額定電流的 1.1 倍（如 3.3V 型號 0~6.6A）；啟動 / 上升時間：1000ms（滿載），30ms/230VAC、30ms/115VAC。
（2）輸入?yún)?shù)
| 項目 | 關鍵數據 |
|---|---|
| 電壓范圍 | 85~264VAC（交流）、120~370VDC（直流） |
| 頻率范圍 | 47~63Hz |
| 效率（Typ.） | 80%~90%（48V 型號最高達 90%） |
| 交流電流 | 0.5A/230VAC、0.75A/115VAC |
| 浪涌電流 | 冷啟動 40A/230VAC |
| 漏電流 | <1mA/240VAC |
| 保持時間 | 50ms/230VAC、16ms/115VAC（滿載） |
| 空載消耗 | <0.3W |
三、保護功能
| 保護類型 | 觸發條件 | 保護模式 |
|---|---|---|
| 過負載保護 | 額定輸出功率的 115%~170% | 打嗝模式，移除異常后自動恢復 |
| 過電壓保護 | 依型號不同為 3.7~64.8V（如 3.3V 型號 3.7~4.6V，48V 型號 53.3~64.8V） | 關閉輸出，電源重啟后恢復 |
| 短路保護 | 輸出短路 | 集成于過載保護機制，自動恢復 |
四、環境與安規要求
（1）環境參數
| 項目 | 指標 |
|---|---|
| 工作溫度 | -30~+70°C（需參考減額曲線） |
| 工作濕度 | 20~90% RH，無冷凝 |
| 儲存溫度 / 濕度 | -40~+85°C，10~95%RH |
| 溫度系數 | ±0.03%/°C（0~50°C） |
| 操作海拔 | 2000 米（超海拔需降額：無風扇機型 3.5°C/1000m，有風扇 5°C/1000m） |
| 耐振動 | 10~500Hz，2G，10 分鐘 / 周期，X、Y、Z 各 60 分鐘 |
（2）安規與電磁兼容
| 項目 | 認證 / 標準 |
|---|---|
| 安全規范 | UL62368-1、TUV BS EN/EN62368-1、CCC GB4943.1、EAC TP TC 004 |
| 耐壓等級 | I/P-O/P：3KVAC；I/P-FG：2KVAC；O/P-FG：0.5KVAC |
| 絕緣阻抗 | I/P-O/P、I/P-FG、O/P-FG：≥100M Ohms/500VDC（25°C/70%RH） |
| 電磁兼容發射 | BS EN/EN55032 Class B、GB17625.1 Class A |
| 電磁兼容抗擾度 | 符合 BS EN/EN61000-4 系列、BS EN/EN55035、EAC TP TC 020（重工業標準） |
五、其他關鍵信息
MTBF：最低 649.2K hrs（MIL-HDBK-217F 標準，25°C）；3673.9K hrs（Telcordia SR-332 標準）

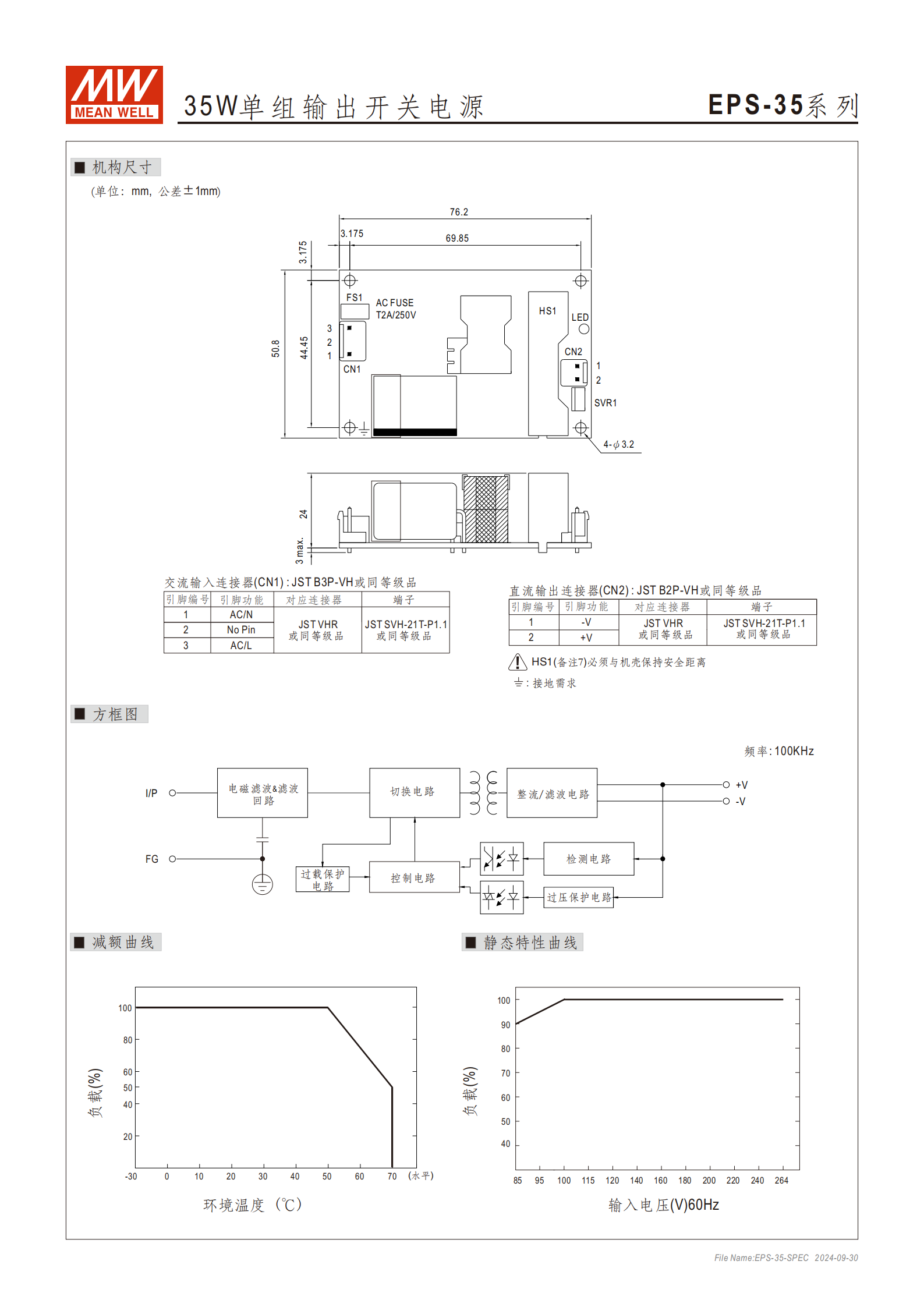

連接器：交流輸入 CN1（JST B3P-VH）、直流輸出 CN2（JST B2P-VH），端子為 JST SVH-21T-P1.1 或同等級品
電路頻率：100KHz
備注：低輸入電壓下需減額輸出；30 秒內峰值負載占空比 33%，平均功率不超額定值
4. 關鍵問題及答案
問題 1：EPS-35 系列開關電源的核心適用場景是什么？其最突出的產品優勢有哪些？
答案：適用場景為對電源體積、效率和穩定性有綜合要求的各類電子設備（如小型工業控制設備、消費電子、儀器儀表等）。最突出優勢：① 超小尺寸（2"×3"，76.2×50.8×24mm），節省安裝空間；② 高效率（最高達 90%）+ 低空載消耗（<0.3W），節能降耗；③ 寬輸入范圍（85~264VAC/120~370VDC），全球通用；④ 三重保護（短路 / 過負載 / 過電壓）+ 3 年保固，可靠性高。
問題 2：EPS-35 系列各型號的輸出電壓覆蓋范圍是多少？不同型號的電壓精度有何差異？
答案：輸出電壓覆蓋3.3V~48V，各型號可調范圍為額定電壓的 ±10% 左右（如 3.3V 型號 3.1~3.6V，48V 型號 43.2~52.8V）；電壓精度差異：① 低電壓型號（3.3V）為 ±2.5%；② 中低電壓型號（5V、7.5V）為 ±2.0%；③ 中高電壓型號（12V、15V、24V、27V、36V、48V）均為 ±1.0%，精度更高，適合對電壓穩定性要求嚴格的場景。
問題 3：該系列電源的工作環境限制有哪些？過負載和過電壓保護的具體機制是什么？
答案：工作環境限制：① 溫度：-30~+70°C（需按減額曲線調整負載）；② 濕度：20~90% RH（無冷凝）；③ 海拔：≤2000 米（超海拔需降額）。保護機制：① 過負載保護：負載達額定功率 115%~170% 時觸發，采用打嗝模式，負載恢復正常后自動重啟；② 過電壓保護：電壓超過設定閾值（如 48V 型號 53.3~64.8V）時，立即關閉輸出，需手動重啟電源才能恢復正常，避免后端設備因過壓損壞。
