EPS-25 系列是25W 單組輸出開關電源，具備85~264VAC/120~370VDC 國際通用輸入、效率高達 90% 、3"×2" 小型化尺寸等核心優勢，提供 3.3V~48V 多檔輸出電壓選擇，涵蓋短路 / 過負載 / 過電壓三重保護，支持 **-30~+70°C 工作溫度 **、自然風冷散熱，空載消耗 < 0.3W，通過 UL62368-1、CCC 等多項安規認證，享有3 年保固，適用于對電源體積、效率和穩定性有要求的各類電子設備。
EPS-25 系列是25W 級單組輸出開關電源，主打小型化、高效率和全面保護，適用于各類對電源性能和穩定性有要求的電子設備，通過多項國際安規認證，提供 3 年質量保障。

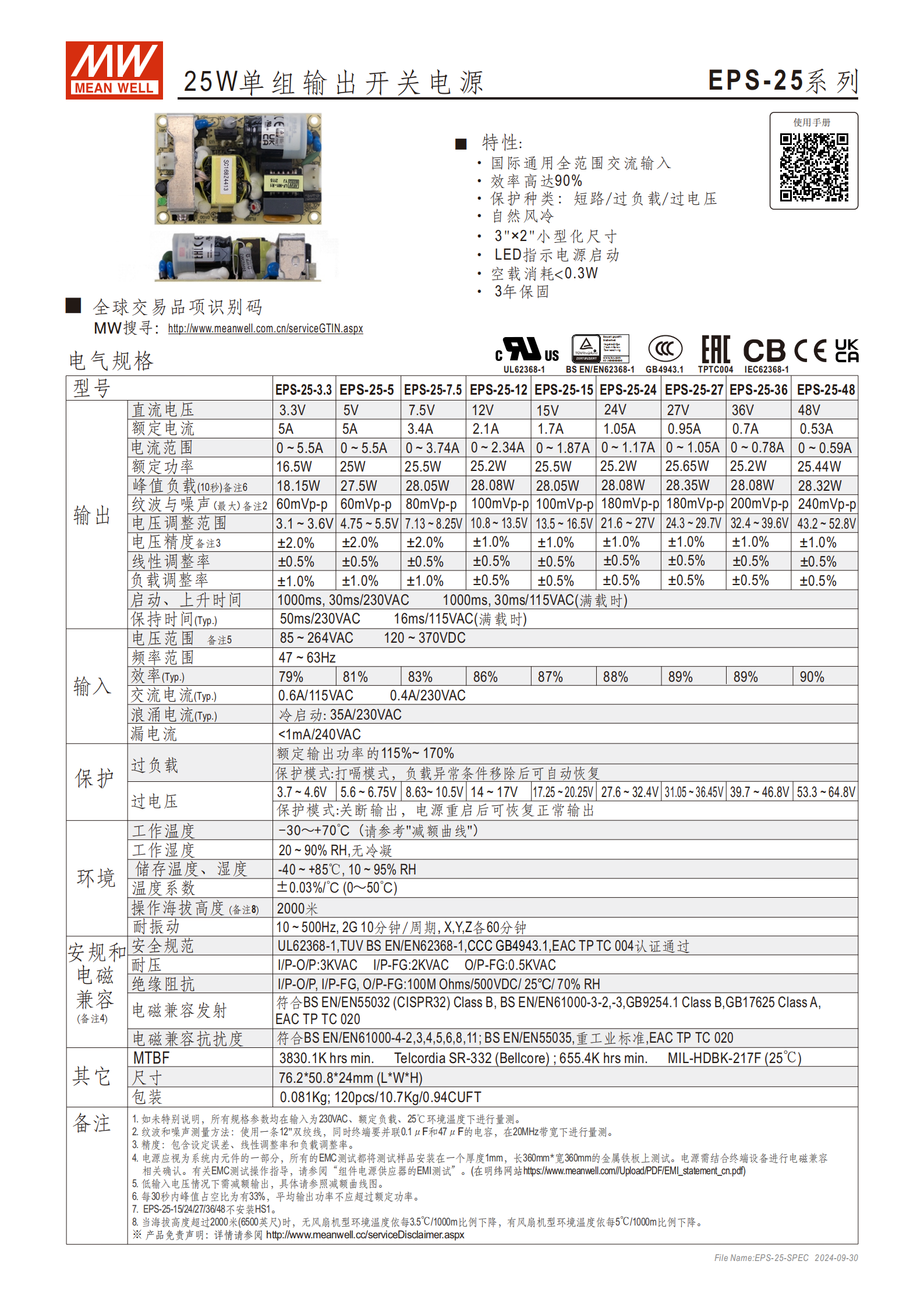

二、核心電氣參數
（1）輸出規格（關鍵參數匯總表）
| 型號 | 輸出電壓 | 額定電流 | 額定功率 | 電壓精度 | 紋波噪聲（最大） | 電壓調整范圍 |
|---|---|---|---|---|---|---|
| EPS-25-3.3 | 3.3V | 5A | 16.5W | ±2.0% | 60mVp-p | 3.1~3.6V |
| EPS-25-5 | 5V | 5A | 25W | ±2.0% | 60mVp-p | 4.75~5.5V |
| EPS-25-7.5 | 7.5V | 3.4A | 25.5W | ±2.0% | 80mVp-p | 7.13~8.25V |
| EPS-25-12 | 12V | 2.1A | 25.2W | ±1.0% | 100mVp-p | 10.8~13.2V |
| EPS-25-15 | 15V | 1.7A | 25.5W | ±1.0% | 180mVp-p | 13.5~16.5V |
| EPS-25-24 | 24V | 1.05A | 25.2W | ±1.0% | 180mVp-p | 21.6~27V |
| EPS-25-27 | 27V | 0.95A | 25.65W | ±1.0% | 200mVp-p | 24.3~29.7V |
| EPS-25-36 | 36V | 0.7A | 25.2W | ±1.0% | 200mVp-p | 32.4~39.6V |
| EPS-25-48 | 48V | 0.53A | 25.44W | ±1.0% | 240mVp-p | 43.2~52.8V |
額外輸出特性：
電流范圍：各型號均為額定電流的 1.1 倍（如 5V 型號 0~5.5A）
峰值負載（10 秒）：18.15W~28.35W（30 秒內峰值占空比 33%）
線性調整率：±0.5%（所有型號一致）
負載調整率：±1.0%（所有型號一致）
啟動 / 上升時間：1000ms/30ms（230VAC 滿載）、1000ms/30ms（115VAC 滿載）
保持時間：50ms（230VAC 滿載）、16ms（115VAC 滿載）
（2）輸入規格
電壓范圍：85~264VAC（交流）、120~370VDC（直流）
頻率范圍：47~63Hz
效率（Typ.）：79%（3.3V）~90%（48V），隨輸出電壓升高而提升
交流電流：0.6A/115VAC、0.4A/230VAC
浪涌電流（冷啟動）：35A/230VAC
漏電流：<1mA/240VAC
（3）保護功能
| 保護類型 | 保護閾值（示例，全型號覆蓋 3.3V~48V） | 保護模式 |
|---|---|---|
| 過負載 | 額定輸出功率的 115%~170% | 打嗝模式，異常移除后自動恢復 |
| 過電壓 | 3.7~64.8V（依型號不同，如 5V 型號 5.6~6.75V） | 關斷輸出，電源重啟后恢復 |
| 短路 | - | 打嗝模式，故障排除后自動恢復 |
三、環境與物理特性
工作條件：
工作溫度：-30~+70°C（需參考減額曲線，海拔超 2000 米時需降額）
工作濕度：20~90% RH，無冷凝
儲存溫度：-40~+85°C，儲存濕度 10~95% RH
操作海拔：2000 米（默認）
物理參數：

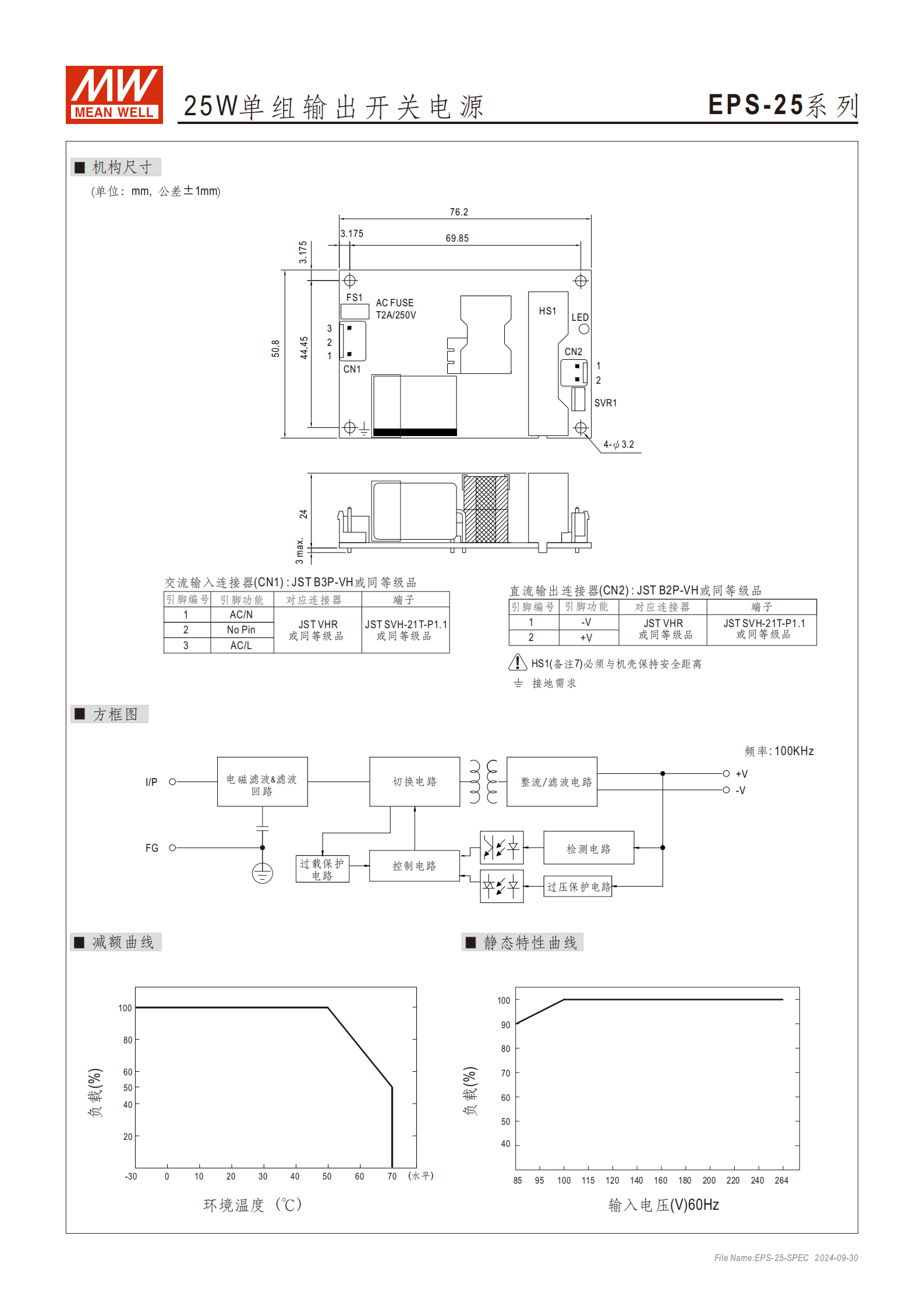

尺寸：76.2×50.8×24mm（L×W×H）（3"×2" 小型化設計）
重量：0.081Kg / 臺，包裝規格 120pcs/10.7Kg/0.94CUFT
機械性能：耐振動 10~500Hz、2G，10 分鐘 / 周期，X/Y/Z 各 60 分鐘
四、安規與電磁兼容
安全規范：通過 UL62368-1、TUV BS EN/EN62368-1、CCC GB4943.1、EAC TP TC 004 認證
耐壓等級：I/P-O/P：3KVAC、I/P-FG：2KVAC、O/P-FG：0.5KVAC
絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG 均為 100M Ohms/500VDC（25°C/70% RH）
電磁兼容：
發射：符合 BS EN/EN55032（CISPR32）Class B、GB9254.1 Class B 等
抗擾度：符合 BS EN/EN61000-4-2/3/4/5/6/11、BS EN/EN55035 等標準
五、其他關鍵信息
空載消耗：<0.3W
MTBF（平均無故障時間）：最小 3830.1K hrs（Telcordia SR-332 標準）、655.4K hrs（MIL-HDBK-217F 標準，25°C）
連接器規格：
交流輸入（CN1）：JST B3P-VH 或同等級品
直流輸出（CN2）：JST B2P-VH 或同等級品
溫度系數：±0.03°C（0~50°C）
4. 關鍵問題及答案
問題 1：EPS-25 系列開關電源的核心優勢的應用場景？
答案：核心優勢包括國際通用全范圍輸入（85~264VAC/120~370VDC） 、效率高達 90% 、3"×2" 小型化尺寸、三重保護（短路 / 過負載 / 過電壓） 、-30~+70°C 寬溫工作及3 年保固；適用于對電源體積、能效和穩定性有要求的各類電子設備，如工業控制模塊、安防設備、小型儀器儀表、消費電子等需全球通用電源的場景。
問題 2：EPS-25 系列不同輸出電壓型號的關鍵性能差異？
答案：主要差異集中在 3 點：① 效率：3.3V 型號最低（79%），48V 型號最高（90%），隨輸出電壓升高效率遞增；② 電壓精度：3.3V/5V/7.5V 型號為 ±2.0%，12V~48V 型號為 ±1.0%，高電壓型號精度更優；③ 紋波噪聲：低電壓型號（3.3V/5V）最?。?0mVp-p），高電壓型號（48V）最大（240mVp-p），需根據設備對紋波的敏感度選擇型號。
問題 3：EPS-25 系列在特殊環境下的使用限制及注意事項？
答案：① 海拔限制：默認操作海拔 2000 米，超 2000 米時，無風扇機型（本系列自然風冷）環境溫度需按 3.5°C/1000m 降額；② 溫度限制：工作溫度 - 30~+70°C，但需參考減額曲線，高溫度環境下需降低負載；③ 低輸入電壓：85VAC 以下低輸入電壓時，需按減額曲線降低輸出功率；④ 峰值負載：10 秒峰值負載可超額定功率，但 30 秒內峰值占空比不得超過 33%，平均輸出功率不可超額定功率。
