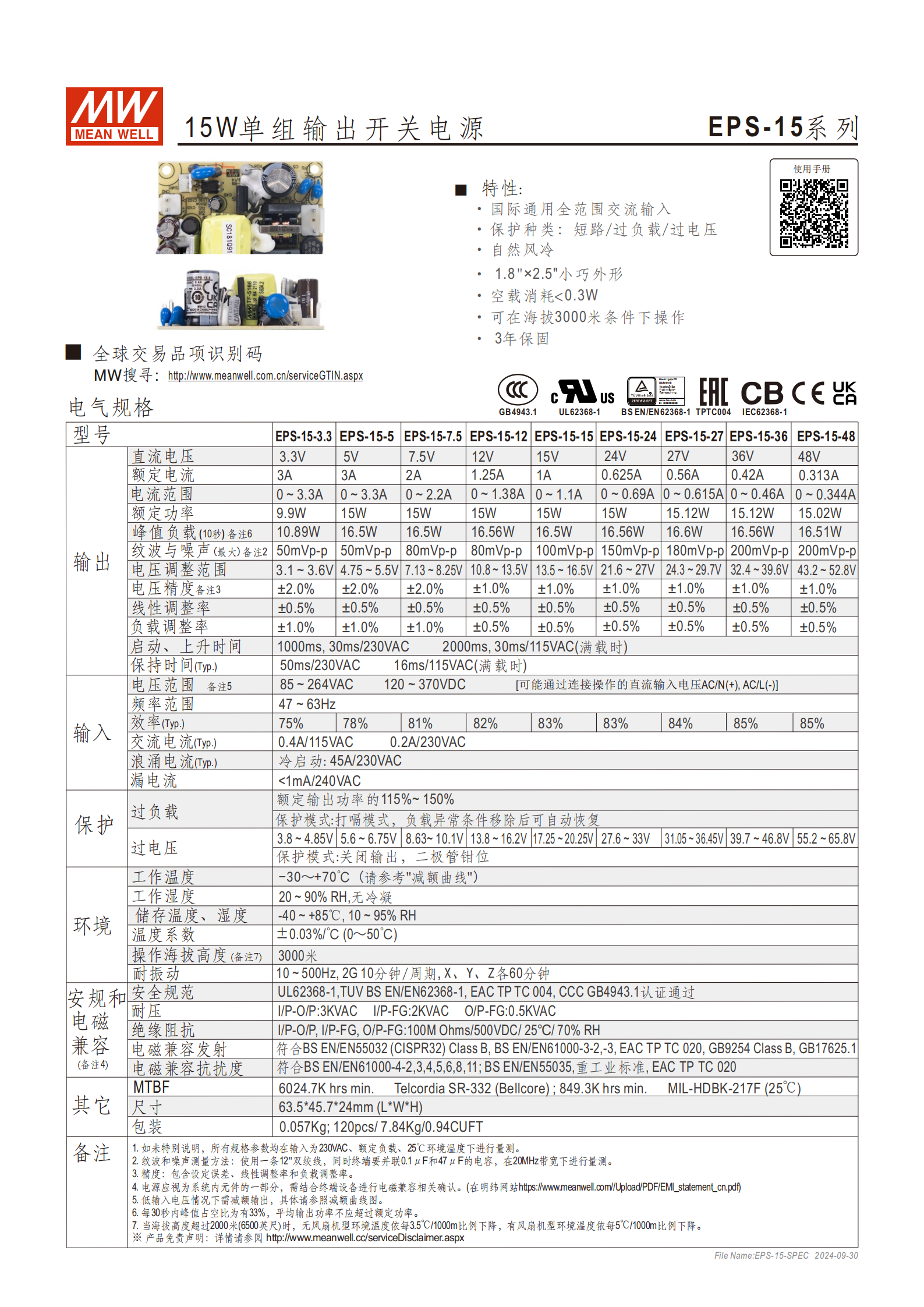

EPS-15 系列是15W 單組輸出開關電源，具備85~264VAC 全范圍交流輸入、短路 / 過負載 / 過電壓保護、自然風冷、1.8"×2.5"（63.545.724mm）小巧外形、空載消耗 < 0.3W、3000 米海拔操作能力及 3 年保固等核心特性，提供 3.3V~48V 共 9 種直流輸出規格，電壓精度、線性調整率等電氣性能優異，通過 UL62368-1、CCC GB4943.1 等多項安規認證，電磁兼容符合 Class B 標準，適用于多種對電源體積和穩定性有要求的設備場景。
產品類型：15W 單組輸出開關電源（EPS-15 系列）
核心定位：具備小型化、高適配性、高可靠性的通用型開關電源
核心優勢：國際全范圍交流輸入、多重保護機制、低功耗、高海拔兼容、長質保
安規與電磁兼容：
安規認證：通過 UL62368-1、TUV BS EN/EN62368-1、EAC TP TC 004、CCC GB4943.1 認證
電磁兼容：發射符合 BS EN/EN55032（CISPR32）Class B、GB9254 Class B 等；抗擾度符合 BS EN/EN61000-4 系列標準
二、關鍵電氣規格
（1）輸入?yún)?shù)
| 參數名稱 | 具體規格 |
|---|---|
| 交流輸入電壓 | 85~264VAC |
| 直流輸入電壓 | 120~370VDC（可連接操作，AC/N 為 +，AC/L 為 -） |
| 頻率范圍 | 47~63Hz |
| 效率（Typ.） | 75%（EPS-15-3.3）~85%（EPS-15-36/48） |
| 交流電流（Typ.） | 0.4A/115VAC；0.2A/230VAC |
| 浪涌電流（Typ.） | 冷啟動 45A/230VAC；0.4A/115VAC |
| 漏電流 | <1mA/240VAC |
（2）輸出規格（9 種型號核心參數）
| 型號 | 直流電壓 | 額定電流 | 電流范圍 | 額定功率 | 峰值負載（10 秒） | 電壓調整范圍 | 紋波與噪聲（最大） |
|---|---|---|---|---|---|---|---|
| EPS-15-3.3 | 3.3V | 3A | 0~3.3A | 9.9W | 10.89W | 3.1~3.6V | 50mVp-p |
| EPS-15-5 | 5V | 3A | 0~3.3A | 15W | 16.5W | 4.75~5.5V | 50mVp-p |
| EPS-15-7.5 | 7.5V | 2A | 0~2.2A | 15W | 16.5W | 7.13~8.25V | 80mVp-p |
| EPS-15-12 | 12V | 1.25A | 0~1.38A | 15W | 16.56W | 10.8~13.5V | 80mVp-p |
| EPS-15-15 | 15V | 1A | 0~1.1A | 15W | 16.5W | 13.5~16.5V | 100mVp-p |
| EPS-15-24 | 24V | 0.625A | 0~0.69A | 15W | 16.56W | 21.6~27V | 150mVp-p |
| EPS-15-27 | 27V | 0.56A | 0~0.615A | 15.12W | 16.6W | 24.3~29.7V | 180mVp-p |
| EPS-15-36 | 36V | 0.42A | 0~0.46A | 15.12W | 16.51W | 32.4~39.6V | 200mVp-p |
| EPS-15-48 | 48V | 0.313A | 0~0.344A | 15.02W | 16.56W | 43.2~52.8V | 200mVp-p |
（3）輸出性能參數
電壓精度（備注 3）：±0.5%~±2.0%（含設定誤差、線性調整率和負載調整率）
線性調整率：±0.5%
負載調整率：±0.5%~±1.0%
啟動、上升時間：1000ms（30ms/230VAC）、2000ms（30ms/115VAC，滿載）等
保持時間（Typ.）：50ms/230VAC、16ms/115VAC（滿載時）
溫度系數：±0.03%/℃（0~50℃）
三、保護功能
| 保護類型 | 保護規格 | 保護模式 |
|---|---|---|
| 過負載保護 | 額定輸出功率的 115%~150% | 打嗝模式，異常移除后自動恢復 |
| 過電壓保護 | 3.8~65.8V（依型號不同，如 3.3V 型號為 3.8~4.85V，48V 型號為 55.2~65.8V） | 關閉輸出，二極管鉗位 |
| 短路保護 | - | 打嗝模式，異常移除后自動恢復 |
四、環境與物理特性
工作環境：
工作溫度：-30~+70℃（需參考減額曲線）
工作濕度：20~90% RH，無冷凝
儲存溫度、濕度：-40~+85℃，10~95% RH
操作海拔高度：3000 米（超過 2000 米時，無風扇機型環境溫度每 1000 米下降 3.5℃）
物理特性：

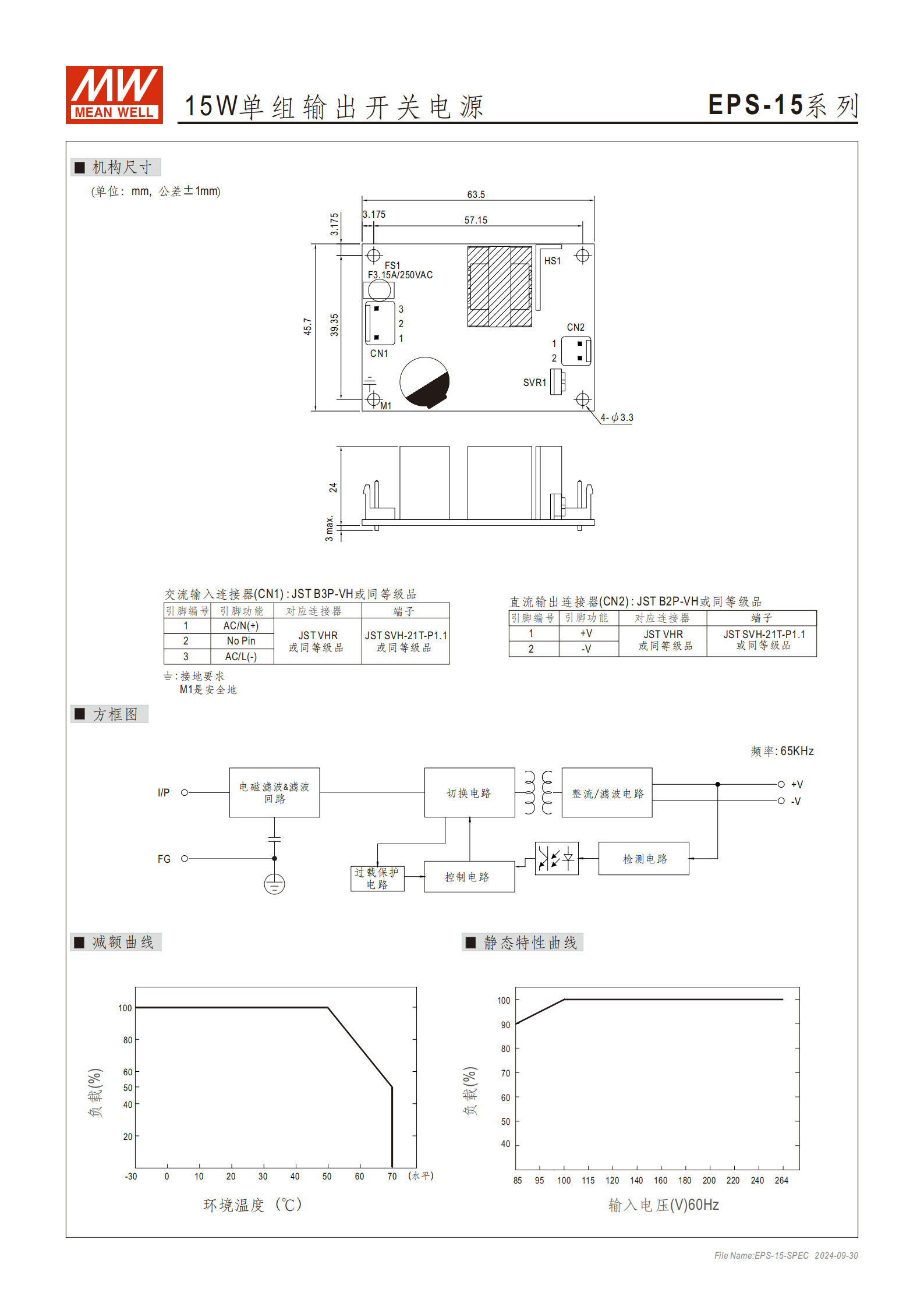

尺寸（LWH）：63.545.724mm（1.8"×2.5"），公差 ±1mm
重量：0.057Kg
耐振動：10~500Hz，2G，10 分鐘 / 周期，X、Y、Z 各 60 分鐘
空載消耗：<0.3W
五、結構與可靠性
連接器規格：
交流輸入連接器（CN1）：JST B3P-VH 或同等級品，引腳 1 為 AC/N (+)，引腳 3 為 AC/L (-)，端子為 JST SVH-21T-P1.1 或同等級品
直流輸出連接器（CN2）：JST B2P-VH 或同等級品，引腳 1 為 + V，引腳 2 為 - V，端子為 JST SVH-21T-P1.1 或同等級品
接地要求：M1 為安全地
可靠性：MTBF 最低 6024.7K hrs（Telcordia SR-332 標準，25℃）；849.3K hrs（MIL-HDBK-217F 標準，25℃）
電路頻率：65KHz
