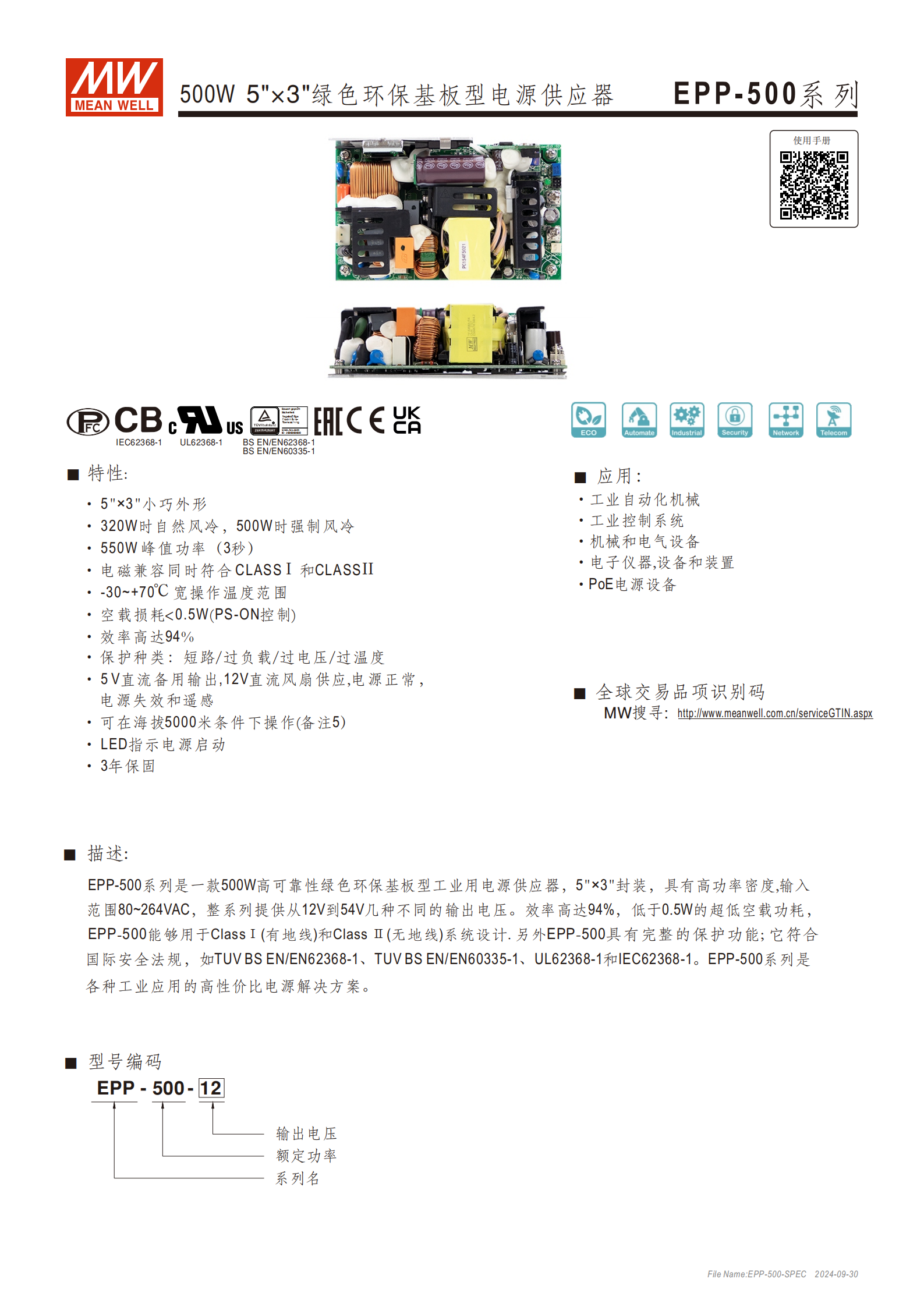

EPP-500 系列是一款 500W 高可靠性綠色環保基板型工業用電源供應器，采用 5"×3"（127x76.2x41mm）小巧封裝，輸入范圍 80~264VAC/113~370VDC，輸出電壓涵蓋 12V~54V 多種規格，效率高達 94% 、空載損耗 < 0.5W（PS-ON 控制），具備 3 秒 550W 峰值功率，支持 - 30~+70℃寬操作溫度及 5000 米海拔操作，擁有短路 / 過負載等完整保護功能，符合 UL62368-1 等多項國際安全與電磁兼容標準，適用于工業自動化、控制系統等多種場景，提供 3 年保固。
| 項目 | 關鍵信息 |
|---|---|
| 產品名稱 | 500W 5"×3" 綠色環?；逍碗娫垂?yīng)器（EPP-500 系列） |
| 核心定位 | 高可靠性、高性價比工業用電源 |
| 封裝尺寸 | 127x76.2x41mm（5"×3"×1.61" inch），公差 ±1mm |
| 保固期限 | 3 年 |
| 包裝規格 | 30 臺 / 箱，凈重 0.46Kg / 臺，毛重 14.8Kg，體積 0.96CUFT |

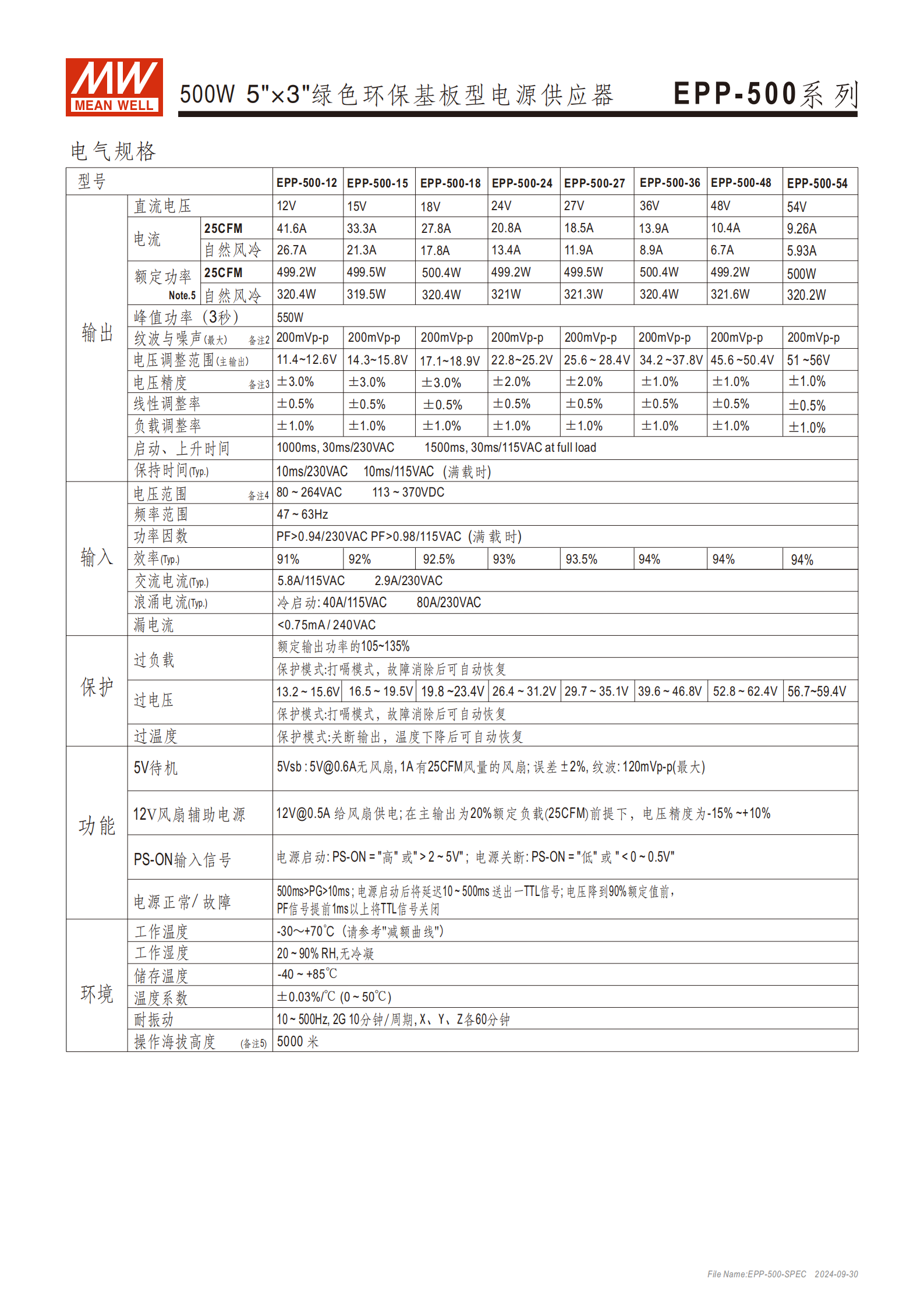

二、核心性能參數
功率相關

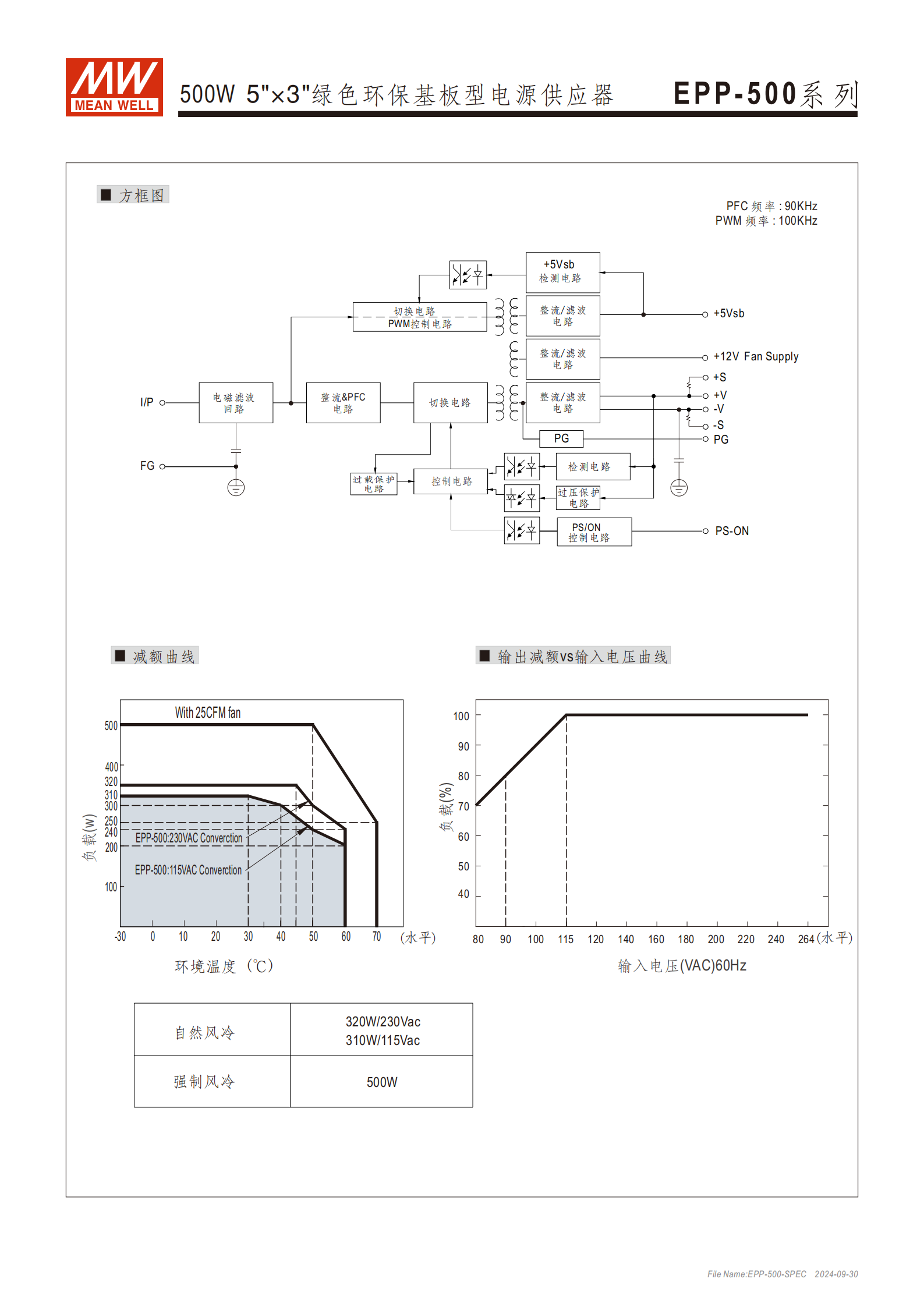

額定功率：500W（強制風冷，25CFM 風量）
自然風冷功率：320W 左右（230VAC 時 320.4W，115VAC 時 310W）
峰值功率：550W（持續 3 秒）
效率：高達 94%（不同輸出電壓規格效率 91%~94%）
空載損耗：<0.5W（PS-ON 控制模式下）
輸入輸出規格
輸入范圍：80~264VAC、113~370VDC
輸出電壓與電流（部分核心規格）：
型號 輸出電壓 自然風冷電流 強制風冷電流 額定功率（強制風冷） EPP-500-12 12V 26.7A - 320.4W EPP-500-15 15V - 27.8A 417W（近似，文檔標注強制風冷功率 500W 級） EPP-500-24 24V - - 499.2W EPP-500-48 48V 5.93A 10.4A 500.4W EPP-500-54 54V - 9.26A 499.2W 輸出精度：線性調整率 ±0.5%，負載調整率 ±1.0%
紋波與噪聲：200mVp-p（最大，測量條件：12" 雙絞線 + 0.1μF+47μF 電容，20MHz 帶寬）
輔助功能輸出
5V 待機輸出（5Vsb）：5V@0.6A（無風扇）、5V@1A（有 25CFM 風扇），誤差 ±2%，紋波 120mVp-p（最大）
12V 風扇輔助電源：12V@0.5A，主輸出 20% 額定負載（25CFM）下電壓精度 - 15%~+10%
三、環境與可靠性
操作溫度：-30~+70℃
工作濕度：20~90% RH，無冷凝
操作海拔：5000 米（備注：海拔超 2000 米時，無風扇機型環境溫度每 1000 米降 3.5℃，有風扇機型每 1000 米降 5℃）
耐振動：10~500Hz，2G，10 分鐘 / 周期，X、Y、Z 各 60 分鐘
MTBF（平均無故障時間）：最小 1133.6K 小時（Telcordia SR-332 標準）、最小 137.1K 小時（MIL-HDBK-217F 標準，25℃）
四、保護與控制功能
保護種類：短路保護、過負載保護、過電壓保護、過溫度保護
過負載保護：額定輸出功率的 105~135% 觸發，打嗝模式，故障消除后自動恢復
控制與指示
PS-ON 輸入信號：支持電源開關控制
電源正常 / 故障指示（PG）：電源啟動后延遲 10~500ms 送出 TTL 信號，電壓降至 90% 額定值前 1ms 以上關閉信號
LED 指示：電源啟動狀態可視化
啟動與保持特性
啟動時間：1000ms（230VAC 滿載）、1500ms（115VAC 滿載）
上升時間：30ms（230VAC/115VAC 滿載）
保持時間：10ms（115VAC 滿載時，Typ.）

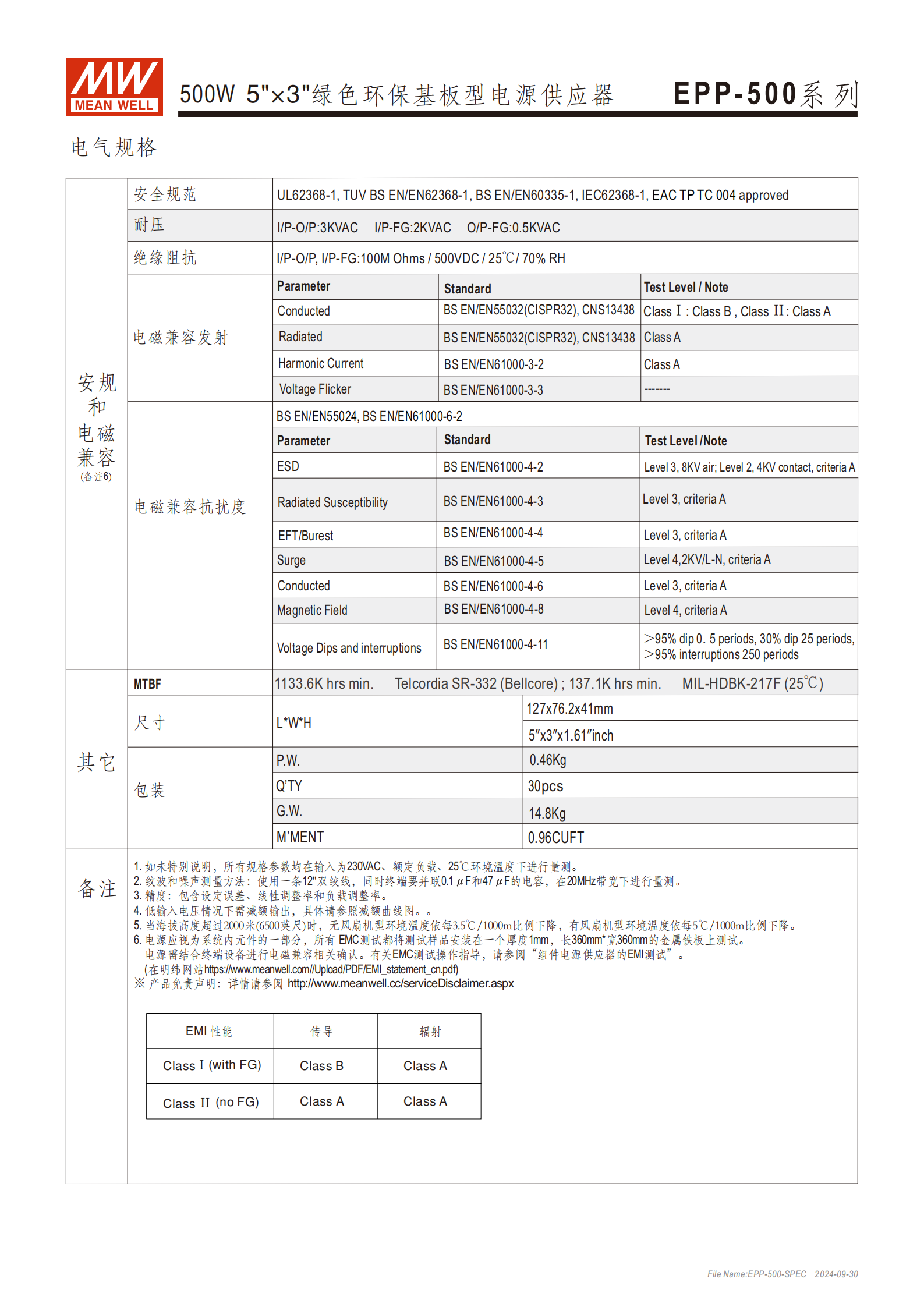

五、安全與電磁兼容
安全規范：符合 UL62368-1、TUV BS EN/EN62368-1、BS EN/EN60335-1、IEC62368-1、EAC TP TC 004 標準
耐壓與絕緣
耐壓：I/P-O/P:3KVAC、I/P-FG:2KVAC、O/P-FG:0.5KVAC
絕緣阻抗：I/P-O/P、I/P-FG 均為 100M Ohms（500VDC/25℃/70% RH）
電磁兼容（EMC）
發射標準：傳導（BS EN/CNS13438/EN55032）、輻射（BS EN/CNS13438/EN55032）、諧波電流（BS EN/EN61000-3-2）
抗擾度標準：EN55024、BS EN/EN61000-6-2，涵蓋 ESD、EFT/Burst、Surge 等測試（Level 2~4，均符合 criteria A）
六、應用場景
工業自動化機械
工業控制系統
機械和電氣設備
電子儀器、設備和裝置
PoE 電源設備
七、連接與安裝
交流輸入連接器（CN1）：JST B3P-VH 或同等級品，引腳 1=AC/L、3=AC/N
直流輸出連接器（CN2/CN3）：M3.5 Pan HD 螺絲（2 個位置），扭矩最大 8 lbs-in（90cNm），CN2=-V、CN3=+V
功能連接器（CN11/CN95）：TKP DH2I-2X2、TKP DH2L-2X2 或同等級品，支持 - S、+S、PG、5Vsb、PS-ON 等功能
風扇連接器（CN12）：TKP 8812-2 或同等級品，引腳 1=DC COM、2=+12V
安裝要求：HS1~HS4 不可短路
4. 關鍵問題
問題 1：EPP-500 系列電源的核心功率特性（額定功率、冷卻方式、峰值功率）是什么？
答案：核心功率特性如下：①額定功率：強制風冷（25CFM 風量）下500W，自然風冷下約320W（230VAC 時 320.4W，115VAC 時 310W）；②峰值功率：550W，可持續 3 秒；③冷卻適配：低功率場景支持自然風冷，高功率（500W）需依賴強制風冷，兼顧節能與高負載需求。
問題 2：EPP-500 系列在惡劣環境下的適應能力如何？（涵蓋溫度、海拔、可靠性）
答案：環境適應能力突出：①溫度范圍：支持 **-30~+70℃** 寬溫操作，滿足極端高低溫工業場景；②海拔適應：可在5000 米海拔下穩定運行，超 2000 米時按規范降額使用（無風扇機型每 1000 米降 3.5℃，有風扇機型每 1000 米降 5℃）；③可靠性：MTBF 最小 1133.6K 小時（Telcordia 標準），耐振動（10~500Hz、2G），濕度適應 20~90% RH（無冷凝），適合復雜工業環境長期運行。
問題 3：EPP-500 系列電源的安全合規與保護功能有哪些，能滿足哪些工業場景的安全需求？
答案：①安全合規：符合 UL62368-1、IEC62368-1 等多項國際安全標準，耐壓達 3KVAC（I/P-O/P），絕緣阻抗 100M Ohms，電磁兼容滿足 CLASSⅠ/Ⅱ 及 EN55032 等標準，適配有地線 / 無地線系統設計；②保護功能：具備短路、過負載、過電壓、過溫度四大核心保護，過負載觸發閾值為額定功率的 105~135%，采用打嗝模式且故障后可自動恢復；③適用場景：可滿足工業自動化、控制系統、電子儀器等對電源安全性、穩定性要求嚴苛的場景，同時兼容 PoE 設備的安全供電需求。
