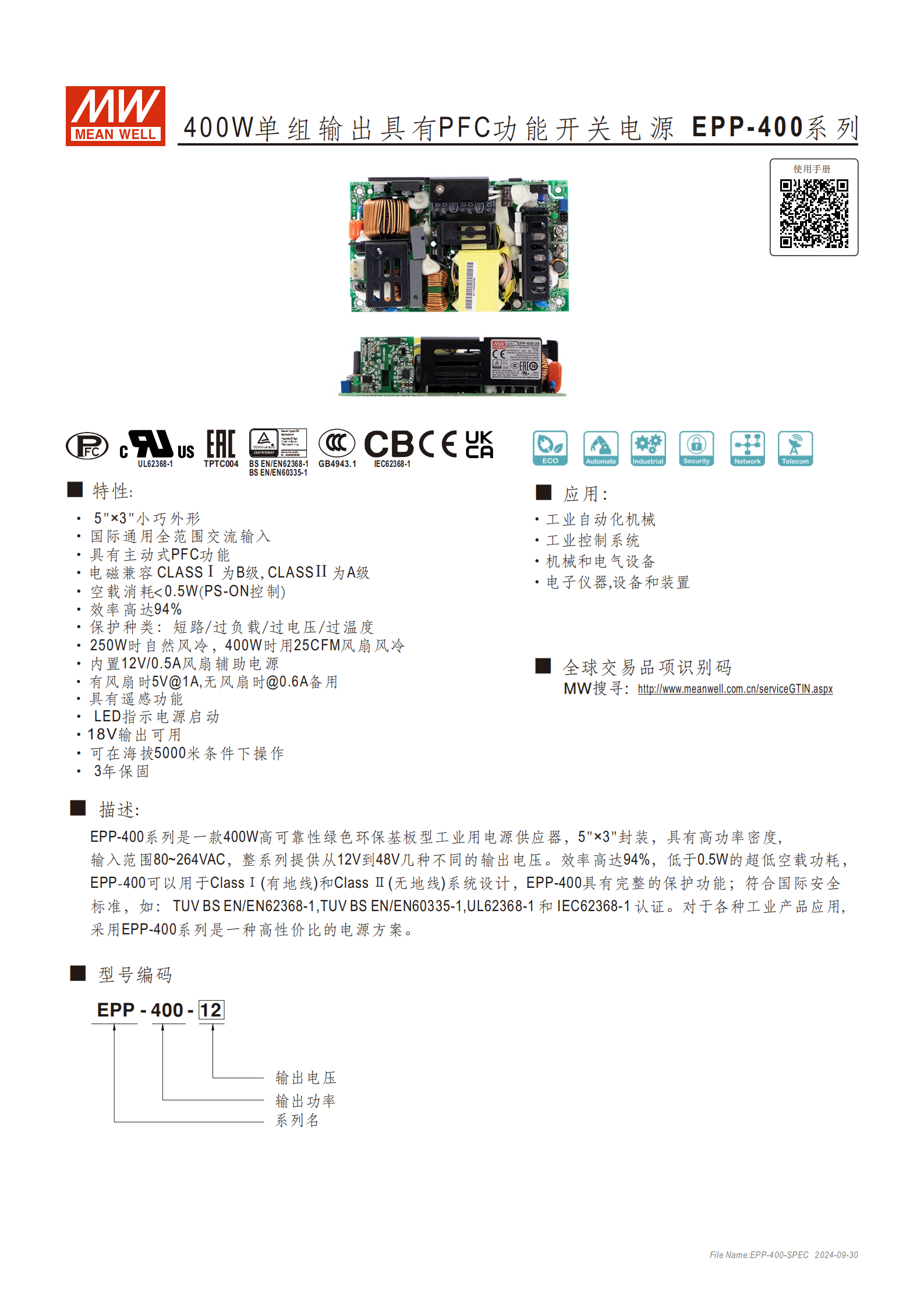

EPP-400 系列是5"×3" 小巧封裝的 400W 單組輸出工業用開關電源，具備主動式 PFC 功能，輸入電壓范圍 80~264VAC（兼容 113~370VDC），輸出電壓涵蓋 12V、15V、24V 等多個規格，效率高達 94% ，超低空載功耗 < 0.5W（PS-ON 控制），支持 25CFM 風扇風冷（400W）和自然風冷（250W 左右），擁有短路 / 過負載等完整保護功能，符合 UL62368-1 等多項國際安全標準，可在海拔 5000 米、-30~+70°C 環境下工作，適用于工業自動化、控制系統等場景，提供 3 年保固。
產品定位：高可靠性綠色環保基板型工業用電源供應器
核心優勢：高功率密度、高效率、寬輸入范圍、完整保護、國際認證、環境適應性強
適用系統：支持 ClassⅠ（有地線）和 ClassⅡ（無地線）系統設計
二、核心特性
| 特性類別 | 關鍵信息 |
|---|---|
| 外形尺寸 | 127×76.2×35mm（L×W×H），5"×3" 小巧封裝 |
| 輸入特性 | 交流輸入 80~264VAC，直流輸入 113~370VDC；頻率范圍 47~63Hz |
| 功率與冷卻 | 25CFM 風扇風冷：額定功率約 400W；自然風冷：額定功率約 250W |
| 效率與功耗 | 效率最高 94%（EPP-400-48）；空載消耗 < 0.5W（PS-ON 控制） |
| 特殊功能 | 主動式 PFC（滿載時 PF>0.94/230VAC、PF>0.98/115VAC）；遙感功能；LED 電源啟動指示；12V/0.5A 風扇輔助電源；5VSB 待機電源（無風扇 0.6A，有風扇 1A） |
| 環境適應性 | 工作溫度 - 30~+70°C，儲存溫度 - 40~+85°C；工作濕度 20~90% RH（無冷凝）；操作海拔 5000 米；耐振動 10~500Hz、2G，X/Y/Z 各 60 分鐘 |

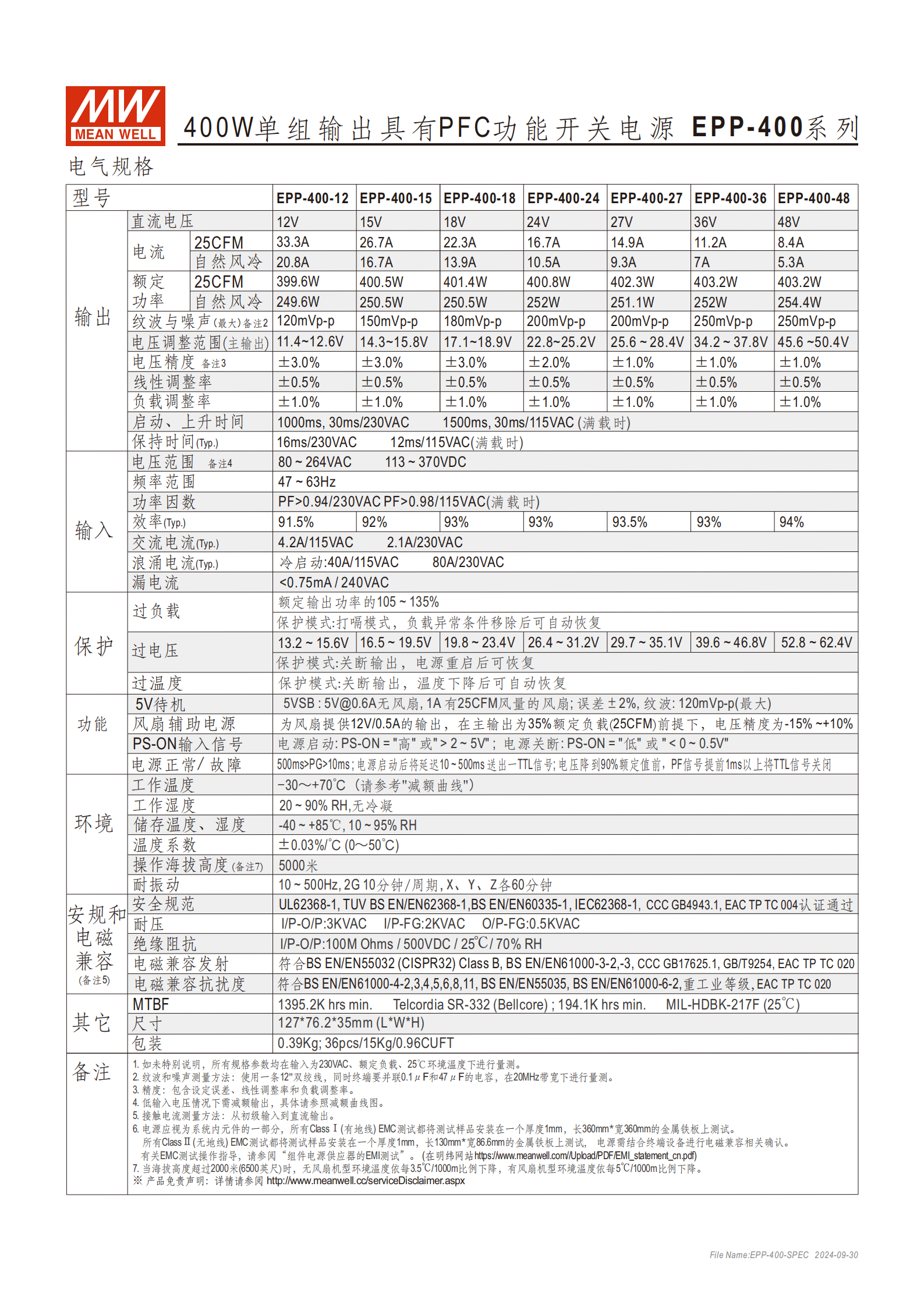

三、電氣規格（核心參數）
| 規格類別 | 關鍵參數 | 各型號統一 / 差異說明 |
|---|---|---|
| 輸出電壓 | 12V、15V、24V、27V、36V、48V | 對應型號分別為 EPP-400-12 至 EPP-400-48 |
| 輸出電流 | 25CFM 風扇：33.3A（12V）~8.4A（48V）；自然風冷：16.7A（12V）~5.3A（48V） | 電壓越高，電流越小 |
| 紋波與噪聲 | 最大 120mVp-p（12V）~250mVp-p（36V/48V） | 電壓越高，紋波噪聲越大 |
| 電壓精度 | 電壓調整范圍 ±3.0%（如 12V 對應 11.4~12.6V）；線性調整率 ±0.5%；負載調整率 ±1.0% | 所有型號統一精度標準 |
| 輸入?yún)?shù) | 交流電流 Typ. 4.2A/115VAC、2.1A/230VAC；浪涌電流冷啟動 40A/115VAC、80A/230VAC；漏電流 < 0.75mA/240VAC | 所有型號統一輸入?yún)?shù) |
四、保護功能
| 保護類型 | 觸發條件 | 恢復方式 |
|---|---|---|
| 過負載保護 | 額定輸出功率的 105~135% | 打嗝模式，移除異常負載后自動恢復 |
| 過電壓保護 | 13.2~62.4V（依輸出電壓不同，如 48V 對應 52.8~62.4V） | 關斷輸出，電源重啟后恢復 |
| 過溫度保護 | 溫度超標 | 關斷輸出，溫度下降后自動恢復 |

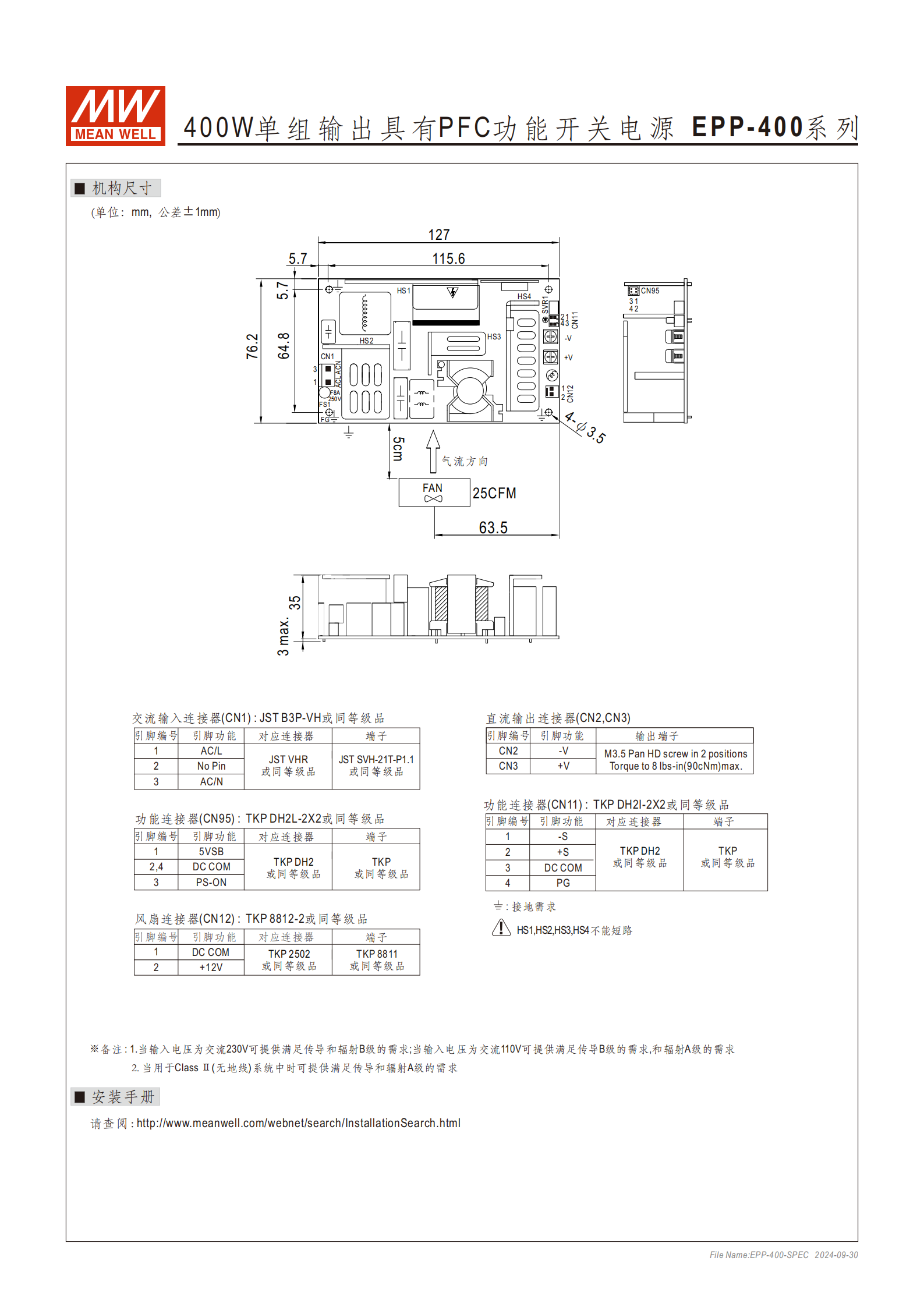

五、結構與安裝
連接器規格：
交流輸入連接器（CN1）：JST B3P-VH 或同等級品
直流輸出連接器（CN2/CN3）：M3.5 Pan HD 螺絲，扭矩最大 90cNm
功能連接器（CN95/CN11）：TKP DH2L-2X2、TKP DH2I-2X2 或同等級品
風扇連接器（CN12）：TKP 8812-2 或同等級品
接地與安裝：HS1、HS2、HS3、HS4 不可短路；
包裝信息：?jiǎn)闻_(tái)重量 0.39Kg；36 臺 / 箱，每箱 15Kg、0.96CUFT
六、電磁兼容與安全認證
安全認證：UL62368-1、TUV BS EN/EN62368-1、BS EN/EN60335-1、IEC62368-1、CCC GB4943.1、EAC TP TC004
電磁兼容：
發射：符合 BS EN/EN55032（CISPR32）Class B、CCC GB17625.1 等
抗擾度：符合 BS EN/EN61000-4 系列、BS EN/EN55035 等，重工業等級
MTBF：最小 1395.2K 小時（Telcordia SR-332）；最小 194.1K 小時（MIL-HDB3K-217F，25°C）
4. 關鍵問題
問題 1：EPP-400 系列電源的核心功率輸出能力與冷卻方式的關系是什么？不同冷卻方式下的功率差異多大？
答案：核心功率輸出依賴?yán)鋮s方式，分為兩種模式：①25CFM 風扇風冷模式：額定功率約 400W（各型號略有差異，如 EPP-400-24 為 400.8W）；②自然風冷模式：額定功率約 250W（各型號略有差異，如 EPP-400-24 為 252W）。差異約 150W，風扇風冷可充分釋放 400W 額定功率，自然風冷則需降額至 250W 左右使用。
問題 2：EPP-400 系列電源的輸出電壓規格有哪些？對應的關鍵電氣參數（電流、紋波噪聲）有何特點？
答案：輸出電壓規格共 6 種，核心參數如下表：
| 型號 | 輸出電壓 | 25CFM 風扇電流 | 自然風冷電流 | 紋波噪聲（最大） |
|---|---|---|---|---|
| EPP-400-12 | 12V | 33.3A | 16.7A | 120mVp-p |
| EPP-400-15 | 15V | 26.7A | 16.7A | 150mVp-p |
| EPP-400-24 | 24V | 20.8A | 10.5A | 200mVp-p |
| EPP-400-27 | 27V | 14.9A | 9.3A | 200mVp-p |
| EPP-400-36 | 36V | 11.2A | 7A | 250mVp-p |
| EPP-400-48 | 48V | 8.4A | 5.3A | 250mVp-p |
| 特點：輸出電壓越高，額定電流越??；紋波噪聲隨電壓升高而增大，12V 型號最?。?20mVp-p），36V/48V 型號最大（250mVp-p）。 |
問題 3：EPP-400 系列電源的環境適應性和保護功能如何？能否滿足高海拔、極端溫度場景的使用需求？
答案：①環境適應性：支持最高 5000 米海拔操作；工作溫度范圍 - 30~+70°C，儲存溫度 - 40~+85°C；耐振動 10~500Hz、2G，可適應工業復雜環境，完全滿足高海拔、極端溫度場景需求。②保護功能：具備完整的過負載、過電壓、過溫度保護，其中過負載為打嗝模式（自動恢復），過電壓需重啟恢復，過溫度降溫后自動恢復，能有效保障電源和終端設備安全。
