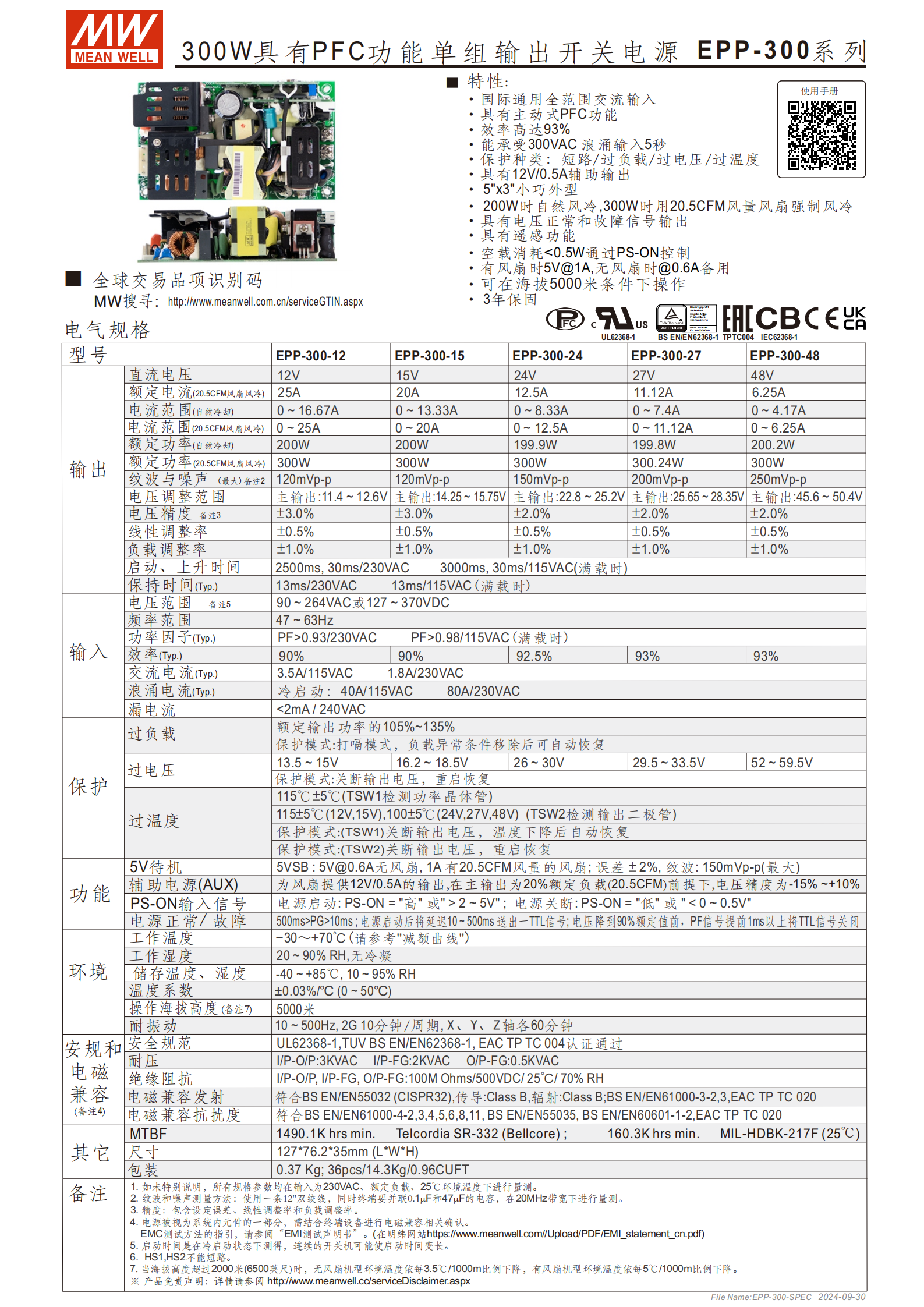

EPP-300 系列是300W 具有主動式 PFC 功能的單組輸出開關電源，具備國際通用全范圍交流輸入、效率高達93% 、能承受300VAC 浪涌輸入 5 秒等特性，提供 12V/15V/24V/27V/48V 等多種輸出規格，自然冷卻下額定功率 200W，20.5CFM 風扇強制風冷時達 300W，擁有短路 / 過負載 / 過電壓 / 過溫度等多重保護，配備 12V/0.5A 輔助輸出、電壓正常和故障信號輸出及遙感功能，機身尺寸為12776.235mm，通過多項國際認證，可在海拔 5000 米環境下操作，提供 3 年保固。
| 項目 | 詳情 |
|---|---|
| 產品名稱 | EPP-300 系列開關電源 |
| 核心參數 | 300W 功率，單組輸出，主動式 PFC 功能 |
| 保固期限 | 3 年 |
| 適用海拔 | 5000 米 |
| 機身尺寸 | 12776.235mm（LWH，公差 ±1mm） |
二、核心特性
輸入與效率：
交流輸入：國際通用全范圍，頻率 47~63Hz
高效性能：效率高達93%
浪涌耐受：可承受300VAC 浪涌輸入 5 秒
空載消耗：<0.5W（通過 PS-ON 控制）
冷卻方式：
自然冷卻：額定功率200W
強制風冷：搭配20.5CFM 風量風扇，額定功率300W
輔助功能：
輔助輸出：12V/0.5A
信號輸出：電壓正常 / 故障信號輸出（PG 信號，延遲 10~500ms 送出 TTL 信號）
其他功能：遙感功能，PS-ON 控制（高電平 / 2~5V 啟動，低電平 /<0.8V 關斷）
三、電氣規格
輸出參數（關鍵規格）：| 型號 / 規格 | 輸出電壓范圍 | 自然冷卻電流 | 風扇冷卻電流 | 電壓精度 || --- | --- | --- | --- | --- || EPP-300-12 | 11.4~12.6V | - | 0~25A | ±3.0% || 15V 規格 | - | - | 0~20A | ±3.0% || 24V 規格 | - | - | - | ±0.5% || EPP-300-27 | - | 0~7.4A | - | - || 48V 規格 | 45.6~50.4V | - | - | - |
保護功能：
保護類型：短路保護、過負載保護（額定功率的105%~135% ）、過電壓保護、過溫度保護
過溫閾值：115℃±5℃（TSW1 檢測功率晶體管）
保護模式：關斷輸出電壓，溫度下降后自動恢復
其他電氣參數：
漏電流：<2mA/240VAC
絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG 均為100M Ohms/500VDC（25℃/70%RH）
啟動時間：冷啟動下30ms/115VAC（滿載） ，連續開關機可能延長
保持時間：Typ. 13ms/115VAC（滿載）
四、機構與連接
連接器規格：| 連接器類型 | 型號 / 規格 | 引腳功能關鍵信息 || --- | --- | --- || AC 交流輸入（CN1） | JST B5P-VH 或等同 | 1 腳 = FG，3 腳 = AC/L，5 腳 = AC/N；2、4 腳無引腳 || DC 直流輸出（CN2/CN3） | M3.5 Pan HD 螺絲端子 | CN2=-V，CN3=+V；扭矩最大 8 lbs-in (90cNm) || 功能連接器（CN100） | HRS DF11-4DP-2DS 或等同 | 1 腳 =-S，2 腳 =+S，3 腳 = DC COM，4 腳 = PG || 功能連接器（CN951） | HRS DF11-4DP-2DS 或等同 | 1 腳 = 5VSB，2、4 腳 = DC COM，3 腳 = PS-ON || 風扇連接器（CN952） | JST S2B-XH 或等同 | 1 腳 = DC COM，2 腳 =+12V |
接地要求：CN1 第 1PIN 需連接系統地，以通過 EMI 認證
禁忌：HS1、HS2 不能短路
五、認證與標準
合規認證：UL62368-1、TUV BS EN/EN62368-1、EAC TP TC 004、TC 020
頻率參數：PFC 頻率65KHz，PWM 頻率70KHz
備注：EMC 測試方法需參閱 “EMI 測試聲明書”（明珠網站）；海拔超 2000 米時，無風扇機型環境溫度每 1000 米降 3.5℃，有風扇機型每 1000 米降 5℃
4. 關鍵問題
問題：EPP-300 系列開關電源的兩種冷卻方式對應的額定功率分別是多少？不同海拔高度對環境溫度有何影響？答案：冷卻方式與額定功率：①自然冷卻時額定功率為 200W；②搭配 20.5CFM 風量風扇強制風冷時，額定功率為 300W。海拔影響：當海拔超過 2000 米時，無風扇機型環境溫度按每 1000 米下降 3.5℃的比例調整，有風扇機型環境溫度按每 1000 米下降 5℃的比例調整。
問題：EPP-300 系列的過溫度保護閾值是多少？保護模式是什么？同時該電源具備哪些核心輔助功能？答案：過溫保護：閾值為 115℃±5℃（由 TSW1 檢測功率晶體管溫度），保護模式為關斷輸出電壓，待溫度下降后自動恢復。核心輔助功能包括：①12V/0.5A 輔助輸出；②電壓正常 / 故障信號輸出（PG 信號，延遲 10~500ms 送出 TTL 信號）；③遙感功能；④PS-ON 控制功能（高電平 / 2~5V 啟動，低電平 /<0.8V 關斷）。
問題：EPP-300 系列開關電源的 AC 輸入連接器型號、關鍵引腳功能及接地要求是什么？答案：AC 輸入連接器：型號為 JST B5P-VH 或等同型號。關鍵引腳功能：1 腳為 FG（接地），3 腳為 AC/L（火線），5 腳為 AC/N（零線），2 腳和 4 腳無引腳。接地要求：必須將 CN1 上的第 1PIN（FG 腳）與系統的地連接，以滿足 EMI 合規要求。
