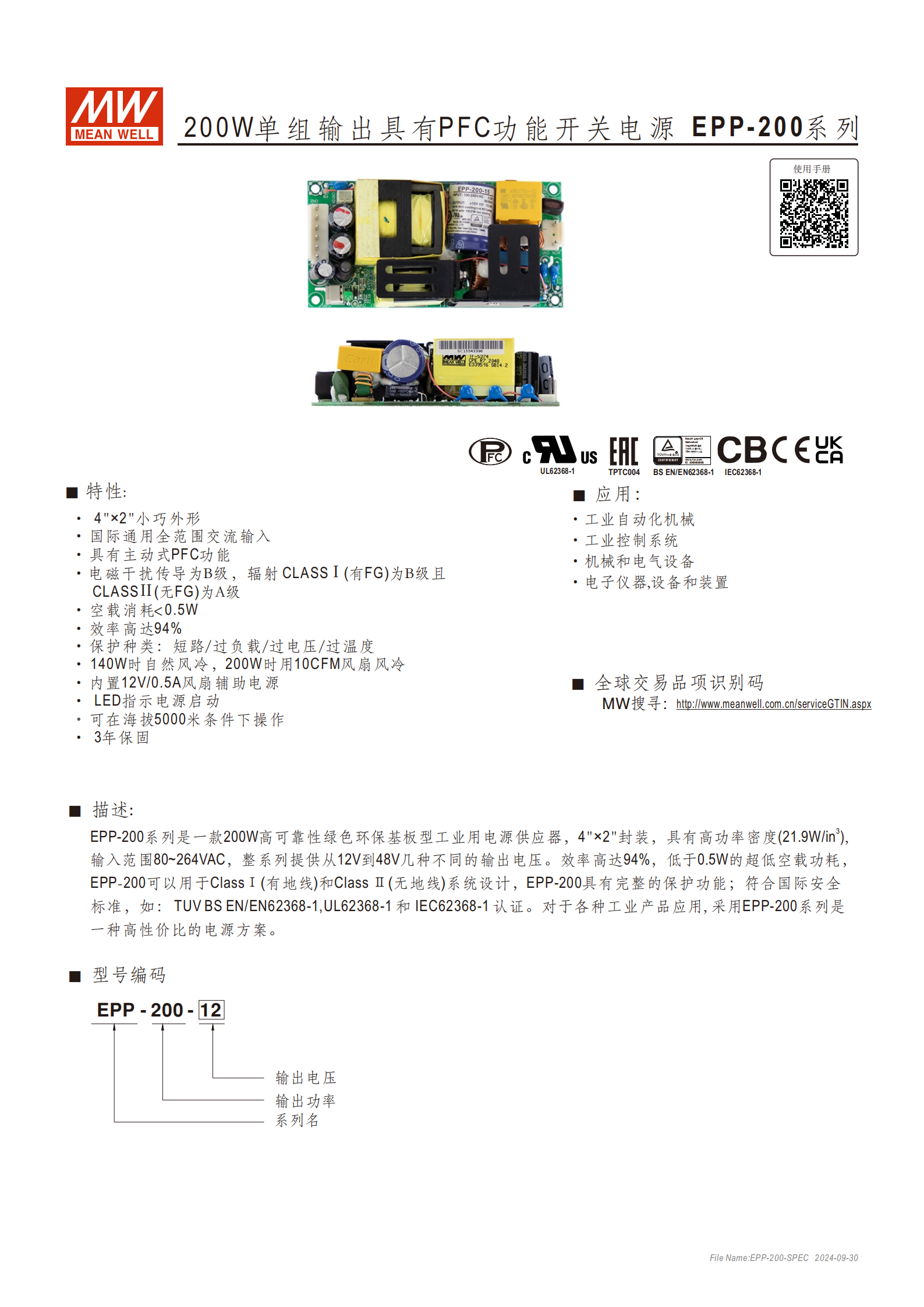

EPP-200 系列是200W 單組輸出帶主動式 PFC 功能的基板型工業用開關電源，采用4"×2" 小巧封裝，輸入電壓范圍覆蓋80~264VAC（113~370VDC） ，輸出電壓含 12V、15V、24V 等多種規格，效率高達 94% 、空載消耗 < 0.5W，具備短路 / 過負載等完整保護功能，支持 ClassⅠ/Ⅱ 系統設計，符合多項國際安全標準，適用于工業自動化、控制系統等場景，可在海拔 5000 米操作且提供 3 年保固。
EPP-200 系列是一款高可靠性、綠色環保的基板型工業用開關電源，核心定位為 200W 單組輸出且具備主動式 PFC 功能，封裝尺寸僅 4"×2"（101.6×50.8×29mm），功率密度達 21.9W/in3，兼顧小巧體積與高功率輸出，適用于對電源尺寸和性能有雙重要求的工業場景，支持 ClassⅠ（有地線）和 ClassⅡ（無地線）兩種系統設計，通過多項國際認證，提供 3 年保固服務。

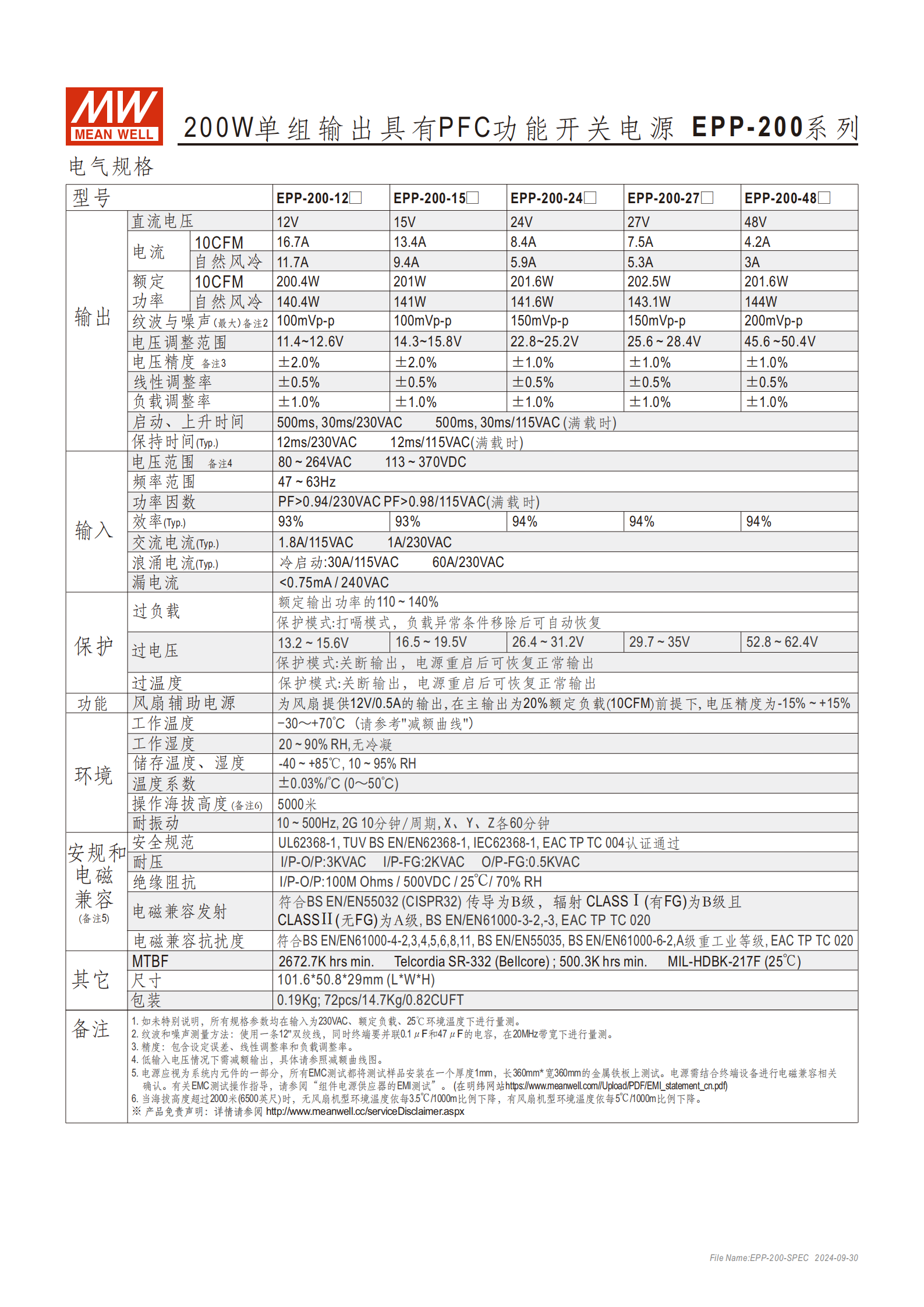

二、核心電氣規格
| 類別 | 具體參數 | 詳情 |
|---|---|---|
| 輸入?yún)?shù) | 電壓范圍 | 交流 80~264VAC、直流 113~370VDC |
| 頻率范圍 | 47~63Hz | |
| 功率因數 | 滿載時，230VAC 下 PF>0.94，115VAC 下 PF>0.98 | |
| 浪涌電流 | 冷啟動 30A/115VAC、60A/230VAC（Typ.） | |
| 漏電流 | <0.75mA/240VAC | |
| 輸出參數（不同型號） | 型號與電壓 | EPP-200-12（12V）、EPP-200-15（15V）、EPP-200-24（24V）、EPP-200-27（27V）、EPP-200-48（48V） |
| 額定電流（10CFM 風扇） | 16.7A、13.4A、8.4A、7.5A、4.2A | |
| 額定電流（自然風冷） | 11.7A、9.4A、5.9A、5.3A、3A | |
| 額定功率（10CFM 風扇） | 200.4W、201W、201.6W、202.5W、201.6W | |
| 額定功率（自然風冷） | 140.4W、141W、141.6W、143.1W、144W | |
| 電壓調整范圍 | 11.4~12.6V、14.3~15.8V、22.8~25.2V、25.6~28.4V、45.6~50.4V | |
| 電壓精度 | ±2.0%（12V/15V）、±1.0%（24V/27V/48V） | |
| 線性調整率 | 所有型號均為 ±0.5% | |
| 紋波與噪聲（最大） | 12V/15V：100mVp-p；24V/27V：150mVp-p；48V：200mVp-p | |
| 效率與功耗 | 效率（Typ.） | 12V/15V：93%；24V/27V/48V：94% |
| 空載消耗 | <0.5W |
三、功能特性
保護功能：具備完整的保護機制，包括短路保護、過負載保護（額定輸出功率的 110~140%）、過電壓保護（不同型號對應 13.2~62.4V）、過溫度保護；其中過電壓和過溫度保護為關斷輸出，重啟后恢復，過負載保護為打嗝模式，異常移除后自動恢復。
輔助功能：內置 12V/0.5A 風扇輔助電源（主輸出 20% 額定負載 + 10CFM 風量下，電壓精度 - 15%~+15%），配備 LED 指示電源啟動狀態。
電磁兼容：傳導干擾符合 B 級標準，輻射干擾 ClassⅠ（有 FG）為 B 級、ClassⅡ（無 FG）為 A 級，符合 BS EN/EN55032、BS EN/EN61000 系列等標準。
四、環境與安裝要求

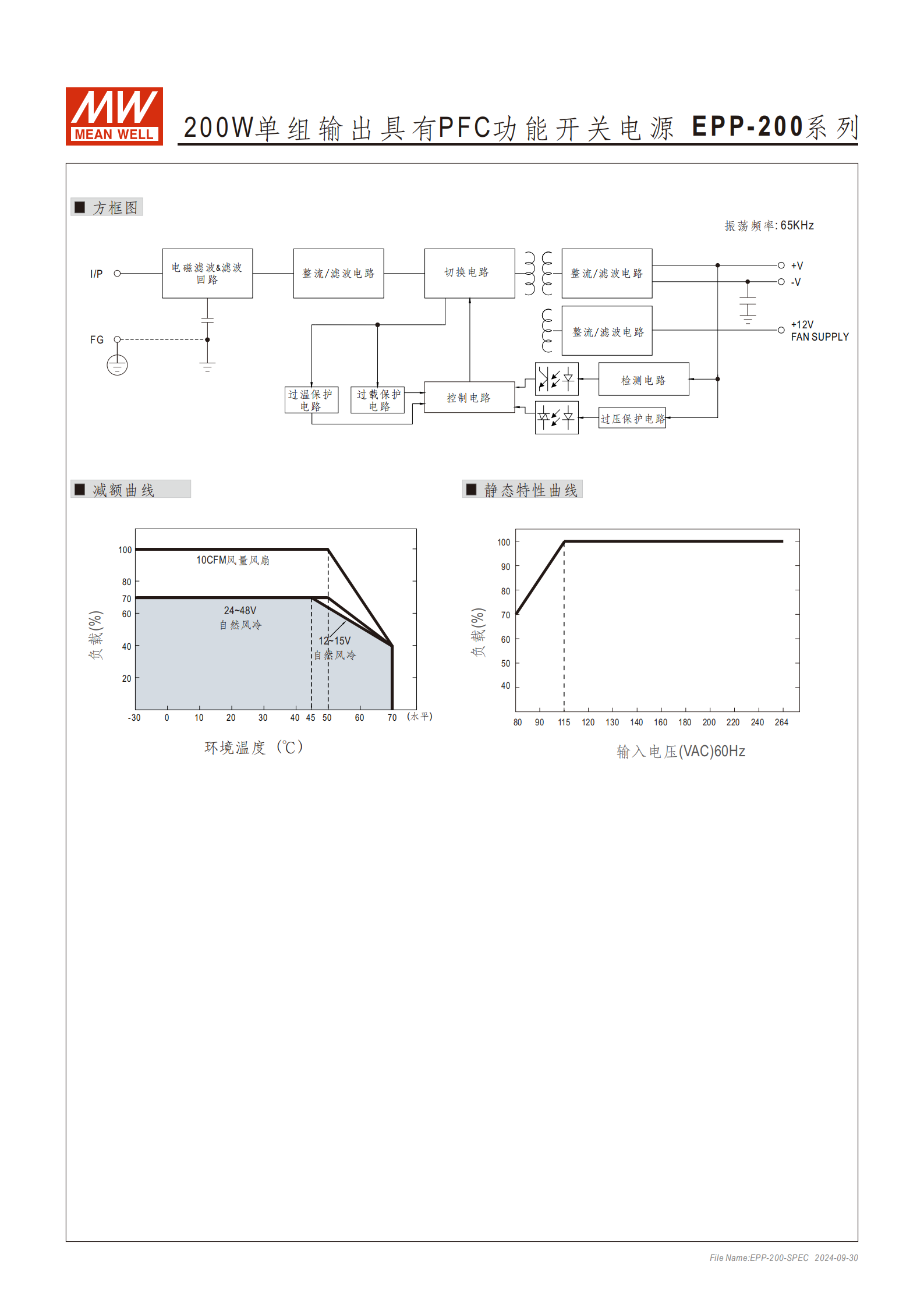

環境條件：工作溫度 - 30~+70℃（需參考減額曲線），工作濕度 20~90% RH（無冷凝）；儲存溫度 - 40~+85℃，儲存濕度 10~95% RH；溫度系數 ±0.03%/℃（0~50℃）。
操作海拔：最高可在 5000 米操作，海拔超 2000 米時，無風扇機型環境溫度每 1000 米下降 3.5℃，有風扇機型每 1000 米下降 5℃。
耐振動：10~500Hz 頻率下，2G 加速度，X、Y、Z 軸各測試 60 分鐘（10 分鐘 / 周期）。

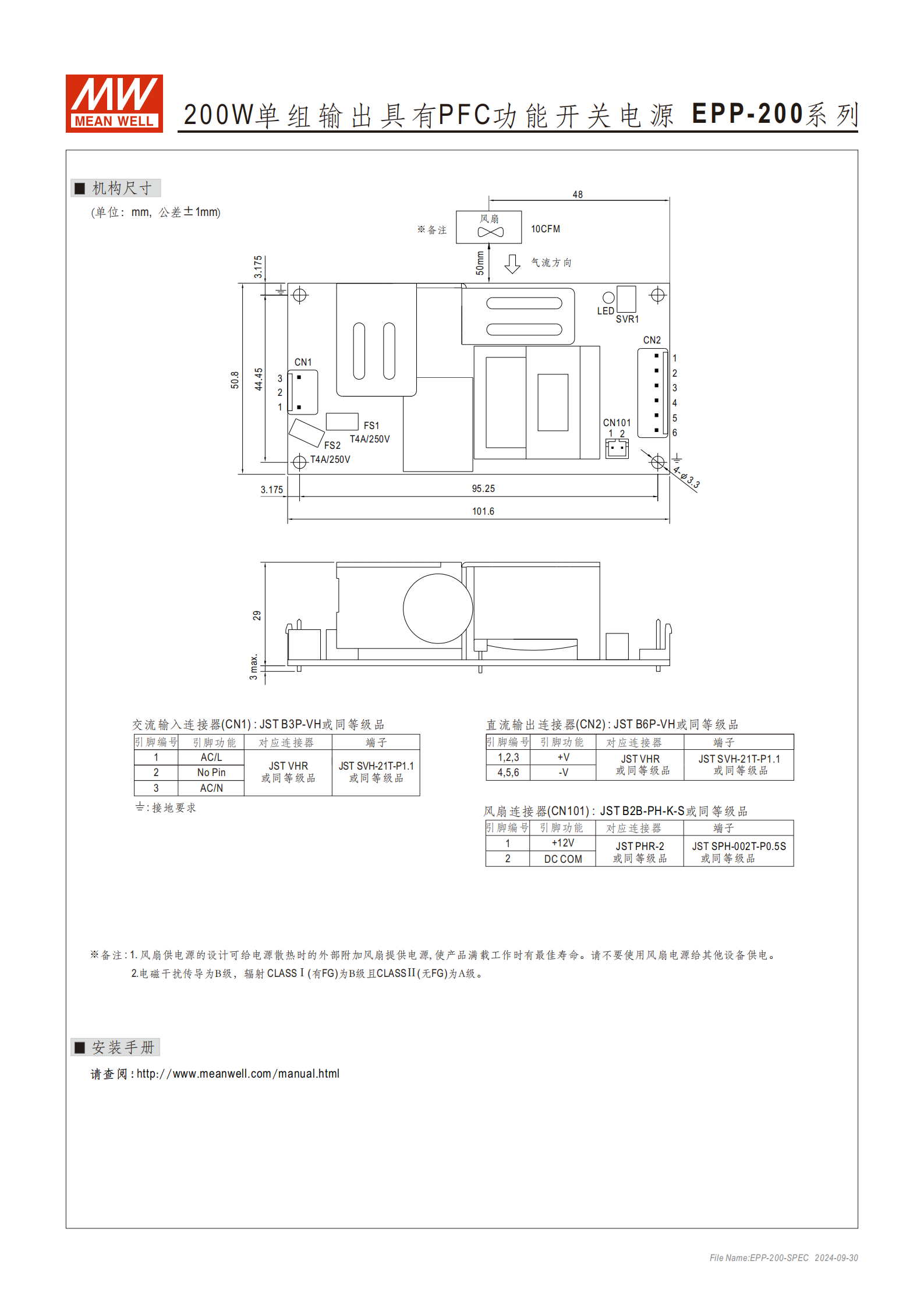

連接器規格：交流輸入連接器為 JST B3P-VH 或同等級品，直流輸出連接器為 JST B6P-VH 或同等級品，風扇連接器為 JST B2B-PH-K-S 或同等級品。
五、應用場景與認證
應用場景：廣泛適用于工業自動化機械、工業控制系統、機械和電氣設備、電子儀器及裝置等工業產品。
認證標準：安全規范通過 UL62368-1、TUV BS EN/EN62368-1、IEC62368-1、EAC TP TC 004 認證；電磁兼容抗擾度符合 BS EN/EN61000-4 系列、BS EN/EN55035 等 A 級重工業等級標準，及 EAC TP TC 020 認證。
六、其他關鍵信息
MTBF：最小 2672.7K 小時（Telcordia SR-332 標準）、最小 500.3K 小時（MIL-HDBK-217F 標準，25℃）。
包裝：?jiǎn)闻_(tái)重量 0.19Kg，72 臺 / 箱（14.7Kg/0.82CUFT）。
測量條件：未特別說明時，所有參數均在 230VAC 輸入、額定負載、25℃環境溫度下量測。
4. 關鍵問題
問題 1：EPP-200 系列開關電源的核心輸出規格差異（含功率、電流、精度）是什么？
答案：該系列提供 5 種輸出電壓型號，核心差異如下：
| 型號 | 輸出電壓 | 10CFM 風扇下額定電流 / 功率 | 自然風冷下額定電流 / 功率 | 電壓精度 |
|---|---|---|---|---|
| EPP-200-12 | 12V | 16.7A/200.4W | 11.7A/140.4W | ±2.0% |
| EPP-200-15 | 15V | 13.4A/201W | 9.4A/141W | ±2.0% |
| EPP-200-24 | 24V | 8.4A/201.6W | 5.9A/141.6W | ±1.0% |
| EPP-200-27 | 27V | 7.5A/202.5W | 5.3A/143.1W | ±1.0% |
| EPP-200-48 | 48V | 4.2A/201.6W | 3A/144W | ±1.0% |
| 其中，24V/27V/48V 型號的電壓精度更高（±1.0%），且效率達 94%（高于 12V/15V 的 93%）。 |
問題 2：EPP-200 系列在環境適應性和保護功能上有哪些關鍵設計，可滿足工業場景需求？
答案：環境適應性方面，支持 - 30~+70℃工作溫度、20~90% RH 無冷凝濕度，可在 5000 米高海拔操作（超 2000 米按規降環境溫度），且具備 10~500Hz、2G 的抗振動能力，適配復雜工業環境；保護功能方面，配備短路、過負載（110~140% 額定功率）、過電壓（13.2~62.4V，依型號）、過溫度四重保護，過壓 / 過溫采用 “關斷輸出 + 重啟恢復” 模式，過負載采用 “打嗝模式 + 自動恢復” 模式，可有效保障電源及后端設備安全，契合工業場景的高可靠性需求。
問題 3：EPP-200 系列的電磁兼容標準、認證資質及安裝相關要求是什么？
答案：電磁兼容方面，傳導干擾為 B 級，輻射干擾 ClassⅠ（有地線）為 B 級、ClassⅡ（無地線）為 A 級，符合 BS EN/EN55032、BS EN/EN61000 系列等標準；認證資質方面，通過 UL62368-1、TUV BS EN/EN62368-1、IEC62368-1、EAC TP TC 004（安全規范）及 EAC TP TC 020（電磁兼容）認證；安裝相關要求：電源需安裝在 1mm 厚、360×360mm 的金屬鐵板上進行 EMC 測試，需結合終端設備確認電磁兼容；連接器需選用指定型號（AC 輸入 JST B3P-VH、DC 輸出 JST B6P-VH 等），風扇輔助電源僅用于散熱風扇供電，不可接其他設備
