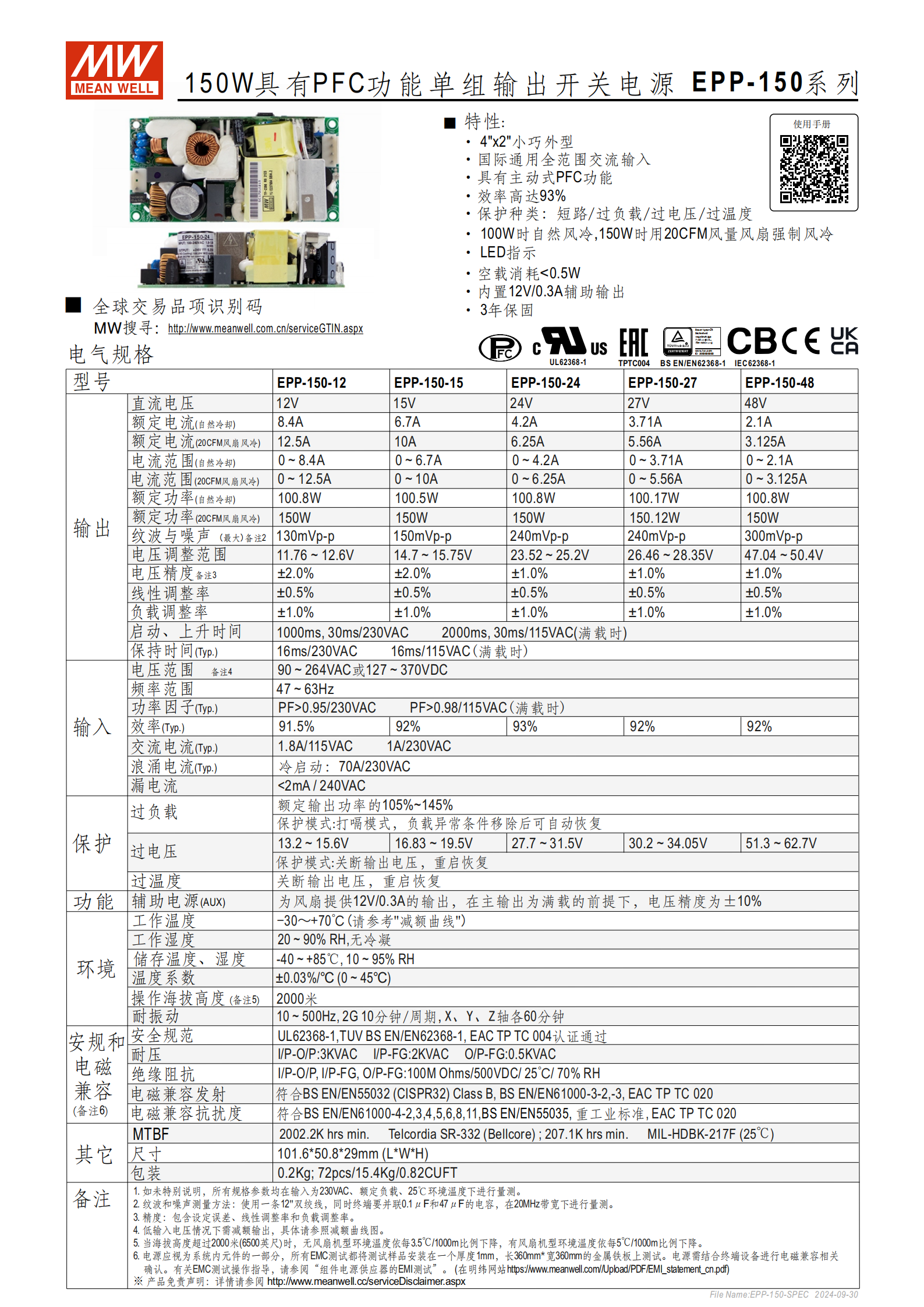

EPP-150 系列是150W 具有主動式 PFC 功能的單組輸出開關電源，采用4"x2" 小巧外型，支持90~264VAC 或 127~370VDC 國際通用全范圍輸入，效率高達93% ，空載消耗 < 0.5W，內置 12V/0.3A 輔助輸出，具備短路 / 過負載 / 過電壓 / 過溫度多重保護，自然冷卻下額定功率約 100W，20CFM 風扇風冷時達 150W，工作溫度范圍 - 30~+70℃，通過多項國際安全認證，提供 3 年保固，有 12V、15V、24V、27V、48V 五種輸出電壓型號可選。
產品名稱：EPP-150 系列 150W 具有 PFC 功能單組輸出開關電源
核心特性：主動式 PFC 功能、4"x2" 小巧外型、國際通用全范圍輸入、效率高達 93%、空載消耗 < 0.5W、內置 12V/0.3A 輔助輸出、LED 指示、3 年保固
冷卻方式：100W 時自然風冷，150W 時需 20CFM 風量風扇強制風冷
二、輸出規格（關鍵參數表格）
| 型號 | 輸出電壓 | 額定電流（自然冷卻） | 額定電流（風扇風冷） | 額定功率（自然冷卻） | 額定功率（風扇風冷） | 紋波與噪聲（最大） | 電壓調整范圍 | 電壓精度 |
|---|---|---|---|---|---|---|---|---|
| EPP-150-12 | 12V | 8.4A | 12.5A | 100.8W | 150W | 130mVp-p | 11.76~12.6V | ±2.0% |
| EPP-150-15 | 15V | 6.7A | 10A | 100.5W | 150W | 150mVp-p | 14.7~15.75V | ±2.0% |
| EPP-150-24 | 24V | 4.2A | 6.25A | 100.8W | 150W | 240mVp-p | 23.52~25.2V | ±1.0% |
| EPP-150-27 | 27V | 3.71A | 5.56A | 100.17W | 150.12W | 240mVp-p | 26.46~28.35V | ±1.0% |
| EPP-150-48 | 48V | 2.1A | 3.125A | 100.8W | 150W | 300mVp-p | 47.04~50.4V | ±1.0% |
其他輸出參數：
電流范圍：與對應型號額定電流一致（0~ 額定電流）
線性調整率：±0.5%~±1.0%（因型號略有差異）
負載調整率：±1.0%
啟動 / 上升時間：1000ms（30ms/230VAC）、2000ms（30ms/115VAC）（滿載時）
保持時間（Typ.）：16ms/230VAC、16ms/115VAC（滿載時）
三、輸入規格
電壓范圍：90~264VAC 或 127~370VDC
頻率范圍：47~63Hz
功率因子（Typ.）：PF>0.95/230VAC、PF>0.98/115VAC（滿載時）
效率（Typ.）：91.5%~93%（因型號略有差異）
交流電流（Typ.）：1.8A/115VAC、1A/230VAC
浪涌電流（Typ.）：冷啟動 70A/230VAC
漏電流：<2mA/240VAC
四、保護功能
| 保護類型 | 保護參數 / 模式 |
|---|---|
| 過負載 | 額定輸出功率的 105%~145%，打嗝模式，異常移除后自動恢復 |
| 過電壓 | 13.2~15.6V（12V 型）、16.83~19.5V（15V 型）、27.7~31.5V（24V 型）、30.2~34.05V（27V 型）、51.3~62.7V（48V 型） |
| 過溫度 | 關斷輸出電壓，重啟恢復 |
| 短路保護 | 打嗝模式，異常移除后自動恢復 |
五、輔助功能與環境條件
輔助電源（AUX）：為風扇提供 12V/0.3A 輸出，主輸出滿載時電壓精度 ±10%
環境參數：
工作溫度：-30~+70℃（需參考減額曲線）
工作濕度：20~90% RH，無冷凝
儲存溫度 / 濕度：-40~+85℃、10~95% RH
溫度系數：±0.03%/℃（0~45℃）
操作海拔高度：≤2000 米（超海拔需降額，無風扇機型每 1000 米降 3.5℃，有風扇機型每 1000 米降 5℃）
耐振動：10~500Hz，2G，10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘
六、安全與電磁兼容
安全認證：UL62368-1、TUV BS EN/EN62368-1、EAC TP TC 004
絕緣阻抗：I/P-O/P:3KVAC、I/P-FG:2KVAC、O/P-FG:0.5KVAC；100M Ohms/500VDC（25℃/70% RH）
電磁兼容發射：符合 BS EN/EN55032 (CISPR32) Class B、BS EN/EN61000-3-2/-3、EAC TP TC 020
電磁兼容抗擾度：符合 BS EN/EN61000-4-2/-3/-4/-5/-6/-8/-11（重工業標準）、EAC TP TC 020、BS EN/EN55035

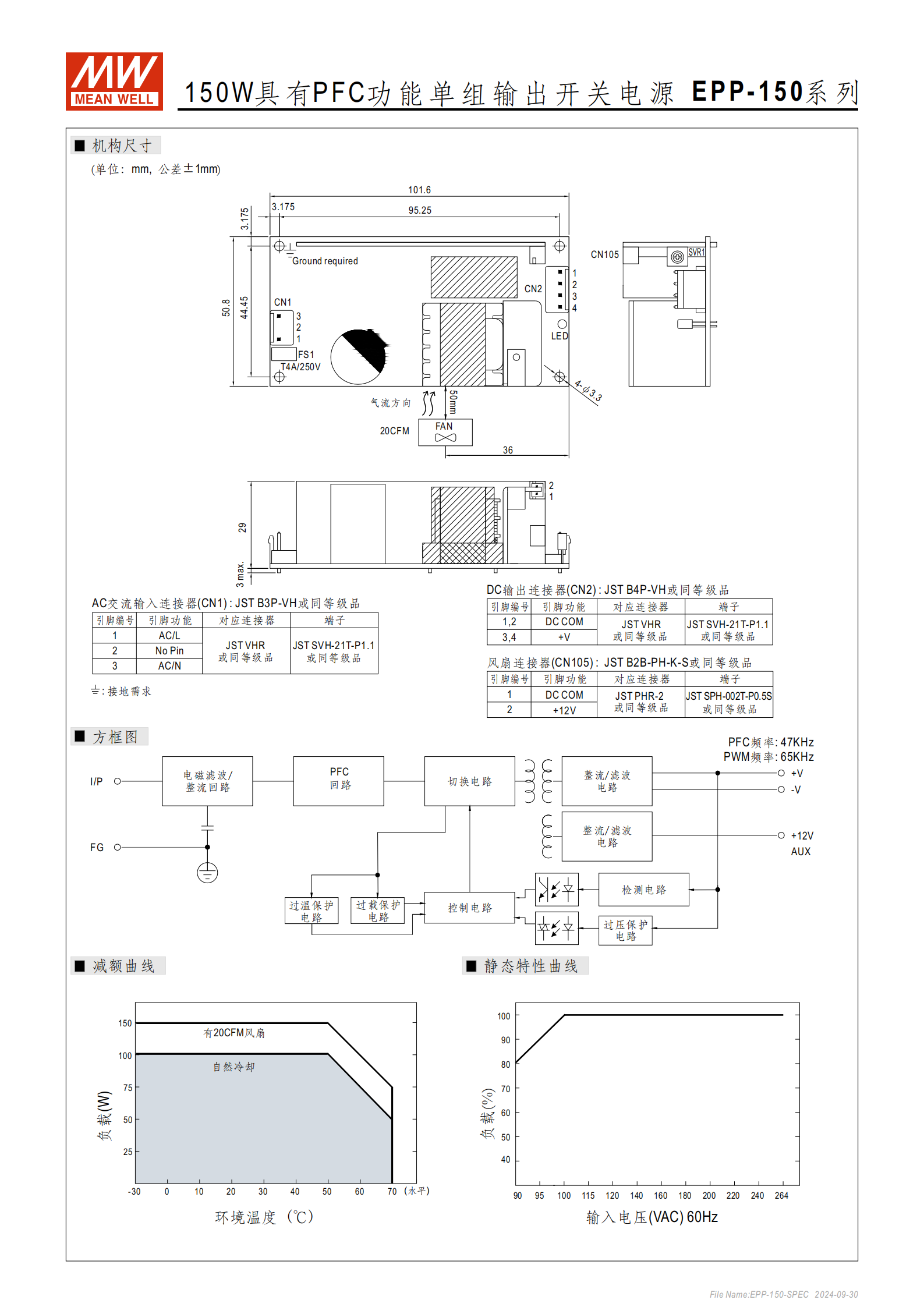

七、物理與包裝信息
尺寸：101.650.829mm（LWH），公差 ±1mm
連接器規格：
DC 輸出連接器（CN2）：JST B4P-VH 或同等級品
AC 交流輸入連接器（CN1）：JST B3P-VH 或同等級品
風扇連接器（CN105）：JST B2B-PH-K-S 或同等級品
包裝：單臺 0.2Kg；72 臺 / 箱，每箱 15.4Kg，體積 0.82CUFT
MTBF：2002.2K hrs min.（Telcordia SR-332）；207.1K hrs min.（MIL-HDBK-217F，25℃）
4. 關鍵問題
問題 1：EPP-150 系列電源的不同冷卻方式對應的額定功率和電流有何差異？
答案：該系列電源支持自然冷卻和 20CFM 風扇強制風冷兩種方式，差異如下：
額定功率：自然冷卻時各型號額定功率約 100W（100.17W~100.8W）；風扇風冷時均達到 150W（部分型號 150.12W）。
額定電流：以核心型號為例，12V 型自然冷卻 8.4A、風扇風冷 12.5A；24V 型自然冷卻 4.2A、風扇風冷 6.25A；48V 型自然冷卻 2.1A、風扇風冷 3.125A，其余型號電流隨電壓升高呈反比例遞減。
問題 2：EPP-150 系列電源的輸入輸出關鍵電氣指標有哪些，是否支持寬電壓輸入？
答案：
輸入關鍵指標：支持寬電壓輸入（90~264VAC 或 127~370VDC），頻率范圍 47~63Hz，滿載時功率因子≥0.95（230VAC）/≥0.98（115VAC），效率最高達 93%，漏電流 < 2mA/240VAC。
輸出關鍵指標：5 種輸出電壓（12V/15V/24V/27V/48V），電壓精度 ±1.0%~±2.0%，紋波噪聲最大 300mVp-p（48V 型），電壓調整范圍為額定電壓的 98%~105%，啟動時間最長 2000ms（115VAC 滿載）。
問題 3：EPP-150 系列電源的保護功能、工作環境限制及安規認證情況如何？
答案：
保護功能：具備短路、過負載、過電壓、過溫度四重保護，過負載采用打嗝模式（異常移除后自動恢復），過溫度采用關斷輸出后重啟恢復模式。
工作環境限制：工作溫度 - 30~+70℃（需參考減額曲線），濕度 20~90% RH（無冷凝），海拔≤2000 米（超海拔需降額），耐振動符合 10~500Hz、2G 標準。
安規認證：通過 UL62368-1、TUV BS EN/EN62368-1、EAC TP TC 004 認證，電磁兼容符合 BS EN/EN55032 Class B 等多項標準，絕緣阻抗?jié)M足 3KVAC（I/P-O/P）等要求。
