EPP-120S 系列是一款封裝為 3"×2"（76.2×50.8×28mm）的 120W 綠色基板型電源供應器，輸入電壓范圍 80~264VAC、113~370VDC，提供 12V、15V、24V、27V、48V 多種輸出電壓選擇，自然風冷下額定功率 114~120W，峰值功率（10 秒）可達 141.6~150W，效率高達 94%，空載功耗低于 0.3W，具備短路 / 過負載 / 過電壓 / 過溫度完整保護功能，符合多項國際安全與 EMC 標準，工作溫度范圍 - 30~+85℃，可在 5000 米海拔操作，適用于工業自動化、控制系統等多種場景，提供 3 年保固。

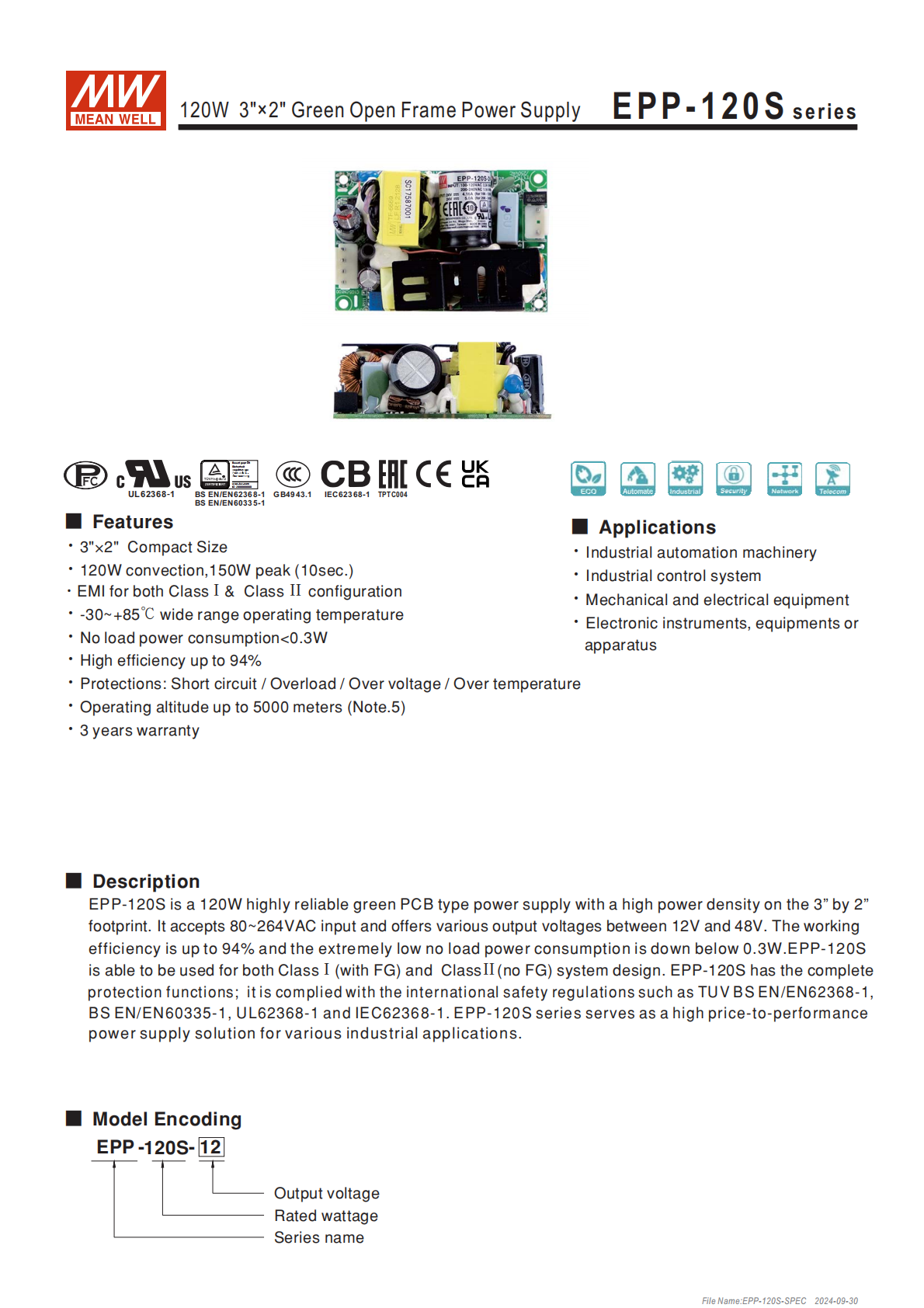

產品名稱：120W 3"×2" 綠色基板型電源供應器（EPP-120S 系列）
核心定位：高信賴性、高性價比，適用于 ClassⅠ（有地線）和 ClassⅡ（無地線）系統設計

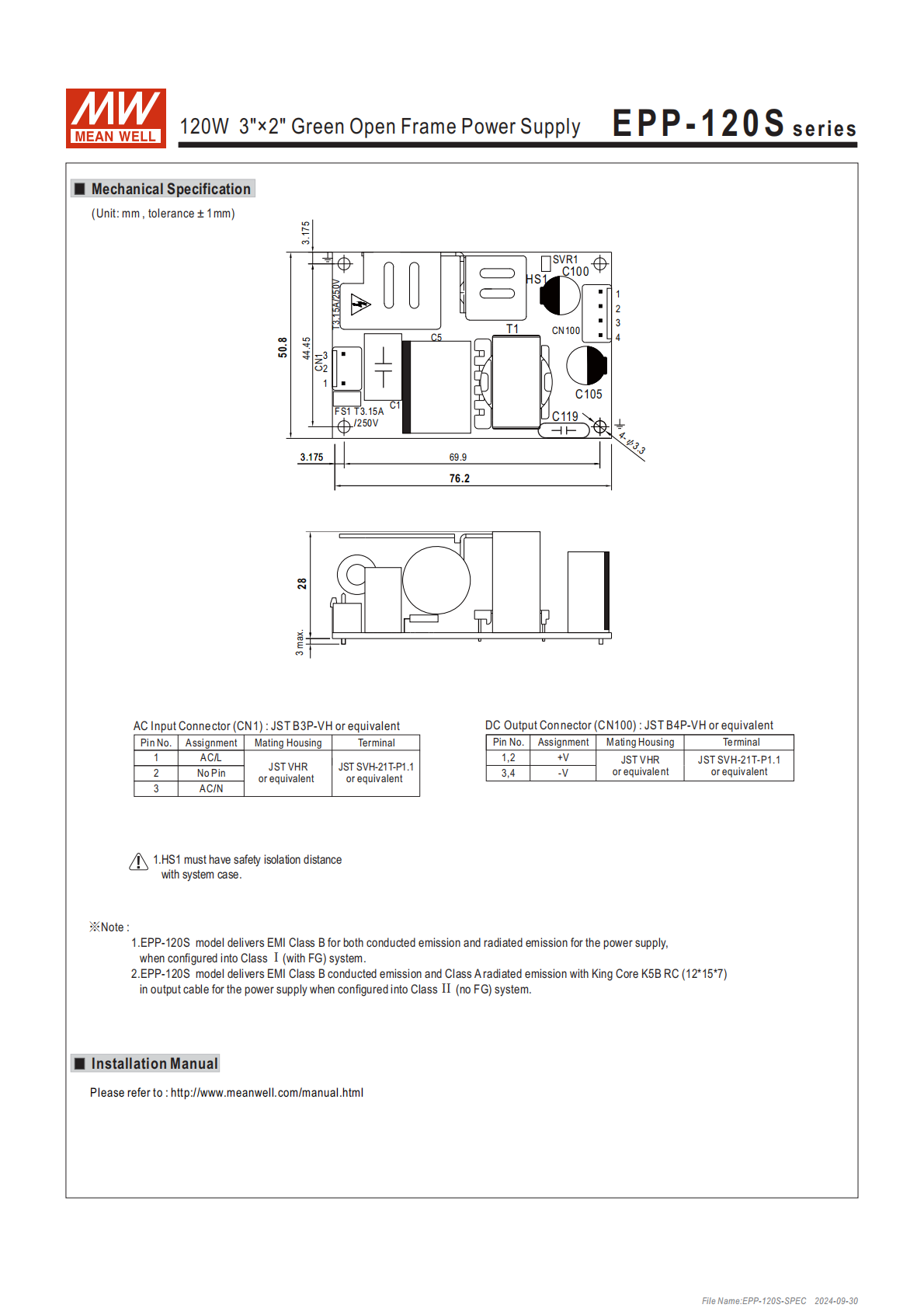

物理規格：
尺寸（長 × 寬 × 高）：76.2×50.8×28mm（3"×2"×1.1"）
凈重：0.13Kg
包裝規格：100pcs/14Kg/1.13CUFT
保固期限：3 年
二、電氣規格詳情
（1）輸出關鍵參數表
| 型號 | 輸出電壓 | 自然風冷電流 | 峰值電流（10 秒） | 自然風冷功率 | 峰值功率（10 秒） | 紋波與噪聲（最大） | 電壓調整范圍 | 電壓精度 |
|---|---|---|---|---|---|---|---|---|
| EPP-120S-12 | 12V | 9.5A | 11.8A | 114W | 141.6W | 100mVp-p | 11.4~12.6V | ±2.0% |
| EPP-120S-15 | 15V | 7.6A | 9.5A | 114W | 142.5W | 120mVp-p | 14.3~15.8V | ±2.0% |
| EPP-120S-24 | 24V | 5A | 6.25A | 120W | 150W | 150mVp-p | 22.8~25.2V | ±1.0% |
| EPP-120S-27 | 27V | 4.44A | 5.55A | 119.9W | 149.8W | 150mVp-p | 25.6~28.4V | ±1.0% |
| EPP-120S-48 | 48V | 2.5A | 3.125A | 120W | 150W | 200mVp-p | 45.6~50.4V | ±1.0% |
（2）其他電氣參數
線性調整率：所有型號均為 ±0.5%
負載調整率：所有型號均為 ±1.0%
啟動 / 上升時間：600ms（啟動）、30ms/230VAC（上升）、30ms/115VAC（上升）（滿載時）
溫度系數：±0.03%/℃（0~50℃）
漏電流（最大）：<0.75mA / 240VAC
三、輸入規格
電壓范圍：80~264VAC、113~370VDC（備注：低輸入電壓需減額輸出）
頻率范圍：47~63Hz
功率因數：滿載時 PF>0.94（230VAC）、PF>0.98（115VAC）
交流電流（Typ.）：2.3A/115VAC、1.1A/230VAC
浪涌電流（Typ.）：冷啟動 30A/115VAC、60A/230VAC
四、保護功能
| 保護類型 | 保護參數 / 模式 |
|---|---|
| 過負載 | 觸發閾值：額定輸出功率的 130~160%；保護模式：打嗝模式，負載異常移除后自動恢復 |
| 過電壓 | 觸發閾值：13.2~62.4V（隨型號變化）；保護模式：關斷輸出，電源重啟后恢復 |
| 過溫度 | 保護模式：關斷輸出，溫度恢復正常后自動恢復 |
| 短路 | 具備短路保護功能（文檔未明確閾值，默認符合行業標準保護邏輯） |
五、環境與可靠性

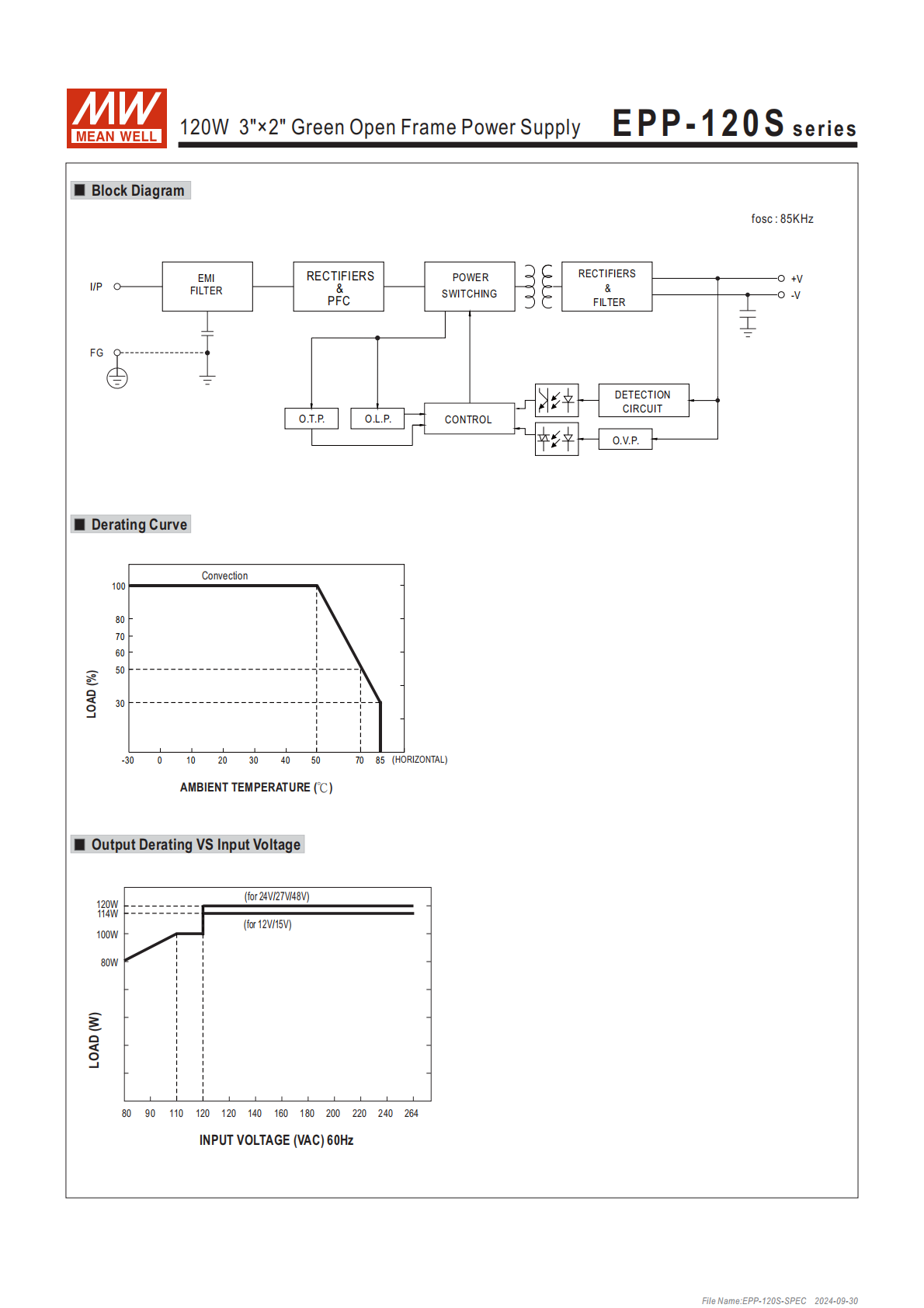

工作溫度：-30~+85℃（需參考減額曲線）
工作濕度：20~90% RH，無冷凝
儲存溫度：-40~+85℃
耐振動：10~500Hz，2G，10 分鐘 / 周期，X、Y、Z 各 60 分鐘
操作海拔高度：5000 米（海拔超 2000 米需按規定降額環境溫度）
MTBF：最小 4071.1K hrs（Telcordia SR-332 標準）、最小 470.2K hrs（MIL-HDBK-217F 標準，25℃）
六、安規與電磁兼容
安規認證：符合 UL62368-1、IEC62368-1、BS EN/EN62368-1、BS EN/EN60335-1 等國際標準
耐壓：I/P-O/P:4KVAC、I/P-FG:2KVAC、O/P-FG:1.5KVAC
絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG 均為 100M Ohms / 500VDC / 25℃ / 70% RH
電磁兼容發射：GB9254.1 Class B、GB17625 Class A；BS EN/EN55032（CISPR32）Class B（傳導發射）、Class A（輻射發射，ClassⅡ 系統需加磁芯）等
電磁兼容抗擾度：ESD Level 3、RF 場 susceptibility Level 3、EFT bursts Level 3、Surge susceptibility Level 4 等（符合 BS EN/EN61000 系列標準）
七、應用場景
工業自動化機械
工業控制系統
機械和電氣設備
電子儀器、設備和裝置
4. 關鍵問題
問題 1：EPP-120S 系列電源的核心輸出特性的是什么？不同型號的額定功率和峰值功率有何差異？
答案：核心輸出特性包括提供 12V、15V、24V、27V、48V 多種輸出電壓，電壓精度 ±1.0%~±2.0%，紋波與噪聲最大 100~200mVp-p，具備穩定的線性和負載調整率（均為 ±0.5%、±1.0%）；不同型號的功率差異如下：
| 型號 | 自然風冷額定功率 | 峰值功率（10 秒） |
|---|---|---|
| EPP-120S-12 | 114W | 141.6W |
| EPP-120S-15 | 114W | 142.5W |
| EPP-120S-24 | 120W | 150W |
| EPP-120S-27 | 119.9W | 149.8W |
| EPP-120S-48 | 120W | 150W |
問題 2：EPP-120S 系列電源的環境適應性和可靠性表現如何？具備哪些保護功能以保障使用安全？
答案：環境適應性方面，工作溫度范圍為 - 30~+85℃（需參考減額曲線），工作濕度 20~90% RH（無冷凝），可在 5000 米海拔操作，耐振動性能達 10~500Hz、2G 標準，MTBF 最小 470.2K hrs（MIL-HDBK-217F 標準），環境適應性和可靠性優異；保護功能包括：①過負載保護（130~160% 額定功率觸發，打嗝模式自動恢復）；②過電壓保護（13.2~62.4V 觸發，關斷輸出重啟恢復）；③過溫度保護（關斷輸出，溫度正常后自動恢復）；④短路保護（符合行業標準保護邏輯），全方位保障使用安全。
問題 3：EPP-120S 系列電源的適用場景和關鍵合規性要求是什么？在 ClassⅠ 和 ClassⅡ 系統中使用有何差異？
答案：適用場景包括工業自動化機械、工業控制系統、機械和電氣設備、電子儀器及裝置等；關鍵合規性要求：符合 UL62368-1、IEC62368-1 等多項國際安全標準，EMC 發射符合 GB9254.1 Class B、BS EN/EN55032 Class B（傳導）等標準；ClassⅠ 和 ClassⅡ 系統使用差異：①ClassⅠ（有地線）系統中，電源可直接滿足傳導和輻射 B 級需求；②ClassⅡ（無地線）系統中，需在輸出電纜線加鈞寶磁芯 K5B RC (12157)，才能使 EMI 滿足 B 級傳導和 A 級輻射要求。
