EPP-100 系列是100W 具有主動式 PFC 功能的單組輸出開關電源，具備4"x2" 小巧外型、90~264VAC/127~370VDC 國際通用全范圍輸入，效率高達92.5% ，空載消耗 < 0.5W，內置 12V/0.3A 輔助輸出，支持短路 / 過負載 / 過電壓 / 過溫度多重保護，自然冷卻下額定功率約 75-76.8W、20CFM 風扇風冷時達 100W 左右，符合 UL62368-1 等多項安規認證，工作溫度范圍 - 30~+70℃ ，提供 3 年保固，適用于多種對電源穩定性和緊湊性有要求的設備場景。
EPP-100 系列是一款100W 級具有主動式 PFC 功能的單組輸出開關電源，主打小巧體型與高穩定性，適用于對電源體積、效率和兼容性有嚴格要求的電子設備。產品通過多項國際安規認證，提供 3 年質保，核心優勢包括寬電壓輸入、高轉換效率、多重保護機制及內置輔助電源輸出。

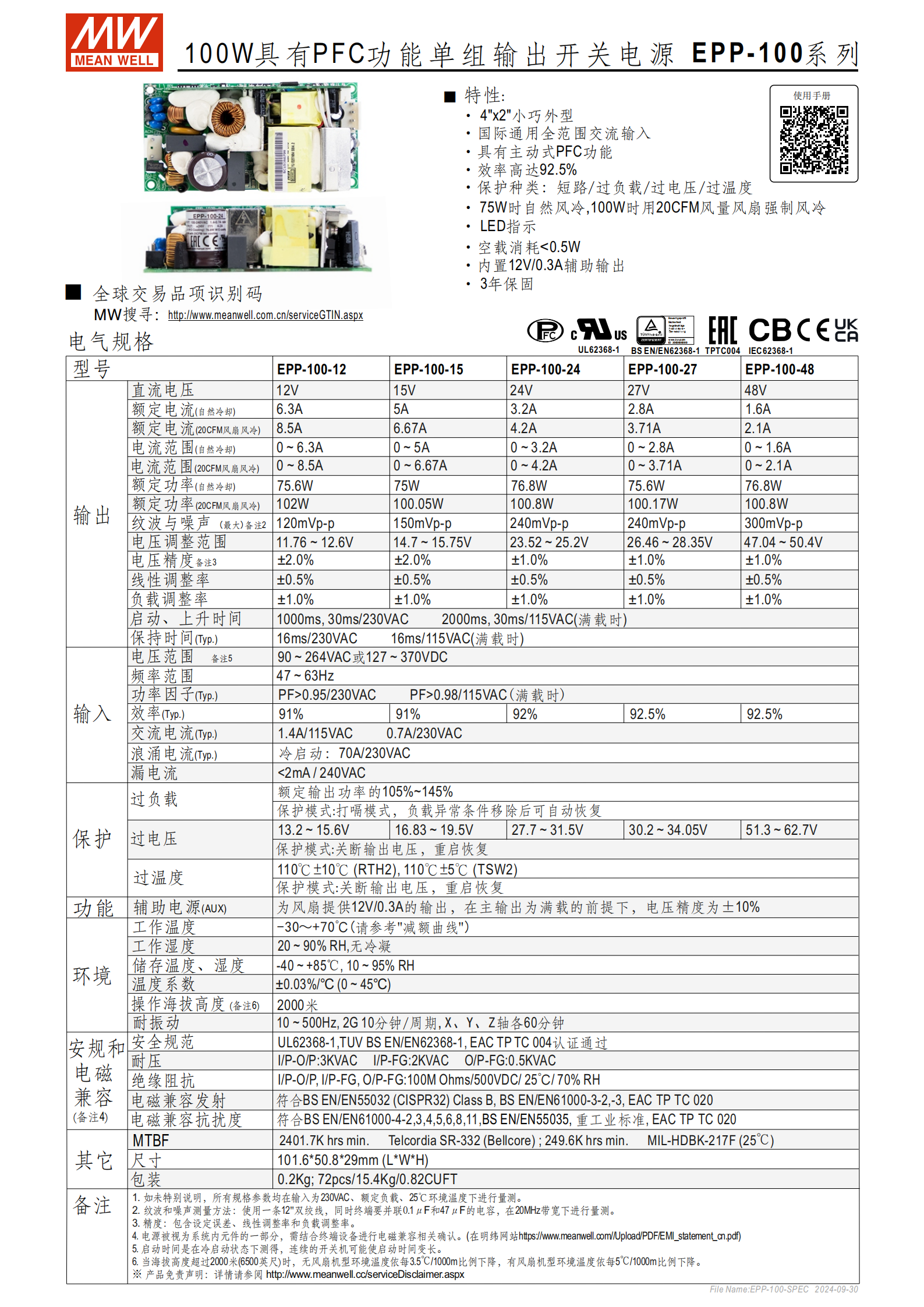

二、核心參數明細
（1）輸出規格（按型號分類）
| 型號 | 輸出電壓 | 自然冷卻（額定） | 風扇風冷（額定） | 電壓調整范圍 | 電壓精度 | 紋波噪聲（最大） |
|---|---|---|---|---|---|---|
| EPP-100-12 | 12V | 6.3A / 75.6W | 8.5A / 102W | 11.76~12.6V | ±2.0% | 120mVp-p |
| EPP-100-15 | 15V | 5A / 75W | 6.67A / 100.05W | 14.7~15.75V | ±2.0% | 150mVp-p |
| EPP-100-24 | 24V | 3.2A / 76.8W | 4.2A / 100.8W | 23.52~25.2V | ±1.0% | 240mVp-p |
| EPP-100-27 | 27V | 2.8A / 75.6W | 3.71A / 100.17W | 26.46~28.35V | ±1.0% | 240mVp-p |
| EPP-100-48 | 48V | 1.6A / 76.8W | 2.1A / 100.8W | 47.04~50.4V | ±1.0% | 300mVp-p |
（2）輸入規格
電壓范圍：90~264VAC 或 127~370VDC（國際通用全范圍）
頻率范圍：47~63Hz
功率因子：滿載時 PF>0.95（230VAC）、PF>0.98（115VAC）
轉換效率：Typ. 91%（12V/15V 型號）、92%（24V 型號）、92.5%（27V/48V 型號）
浪涌電流：冷啟動 70A/230VAC，漏電流 < 2mA/240VAC
（3）關鍵電氣特性
線性調整率與負載調整率均為 ±1.0%
啟動保持時間：16ms/230VAC、16ms/115VAC（滿載）
溫度系數：±0.03%/℃（0~45℃）
輔助電源（AUX）：12V/0.3A 輸出，電壓精度 ±10%（主輸出滿載時）
三、保護功能
| 保護類型 | 觸發條件 | 保護模式 |
|---|---|---|
| 過負載 | 額定輸出功率的 105%~145% | 打嗝模式，異常移除后自動恢復 |
| 過電壓 | 13.2~15.6V（12V 型號）、16.83~19.5V（15V 型號）、27.7~31.5V（24V 型號）、30.2~34.05V（27V 型號）、51.3~62.7V（48V 型號） | 關斷輸出，重啟恢復 |
| 過溫度 | 110℃±10℃（TSW2）、110℃±5℃（RTH2） | 關斷輸出，重啟恢復 |
| 短路保護 | 輸出短路 | 打嗝模式，故障排除后自動恢復 |
四、環境與物理特性
工作條件：溫度 - 30~+70℃（需參考減額曲線），濕度 20~90% RH（無冷凝）
儲存條件：溫度 - 40~+85℃，濕度 10~95% RH
操作海拔：≤2000 米（超海拔時需降額，無風扇機型每 1000 米降 3.5℃，有風扇機型每 1000 米降 5℃）
物理尺寸：101.650.829mm（LWH），包裝重量 0.2Kg / 臺，72 臺 / 箱（15.4Kg/0.82CUFT）
耐振動：10~500Hz，2G 加速度，X/Y/Z 軸各 60 分鐘（10 分鐘 / 周期）
五、安規與電磁兼容
安全規范：UL62368-1、TUV BS EN/EN62368-1、EAC TP TC 004
耐壓等級：I/P-O/P:3KVAC、I/P-FG:2KVAC、O/P-FG:0.5KVAC
絕緣阻抗：100M Ohms/500VDC（25℃/70% RH）
電磁兼容（EMC）：
發射：符合 BS EN/EN55032（CISPR32）Class B、EAC TP TC 020
抗擾度：符合 BS EN/EN61000-4 系列標準（重工業級）、EAC TP TC 020、BS EN/EN55035

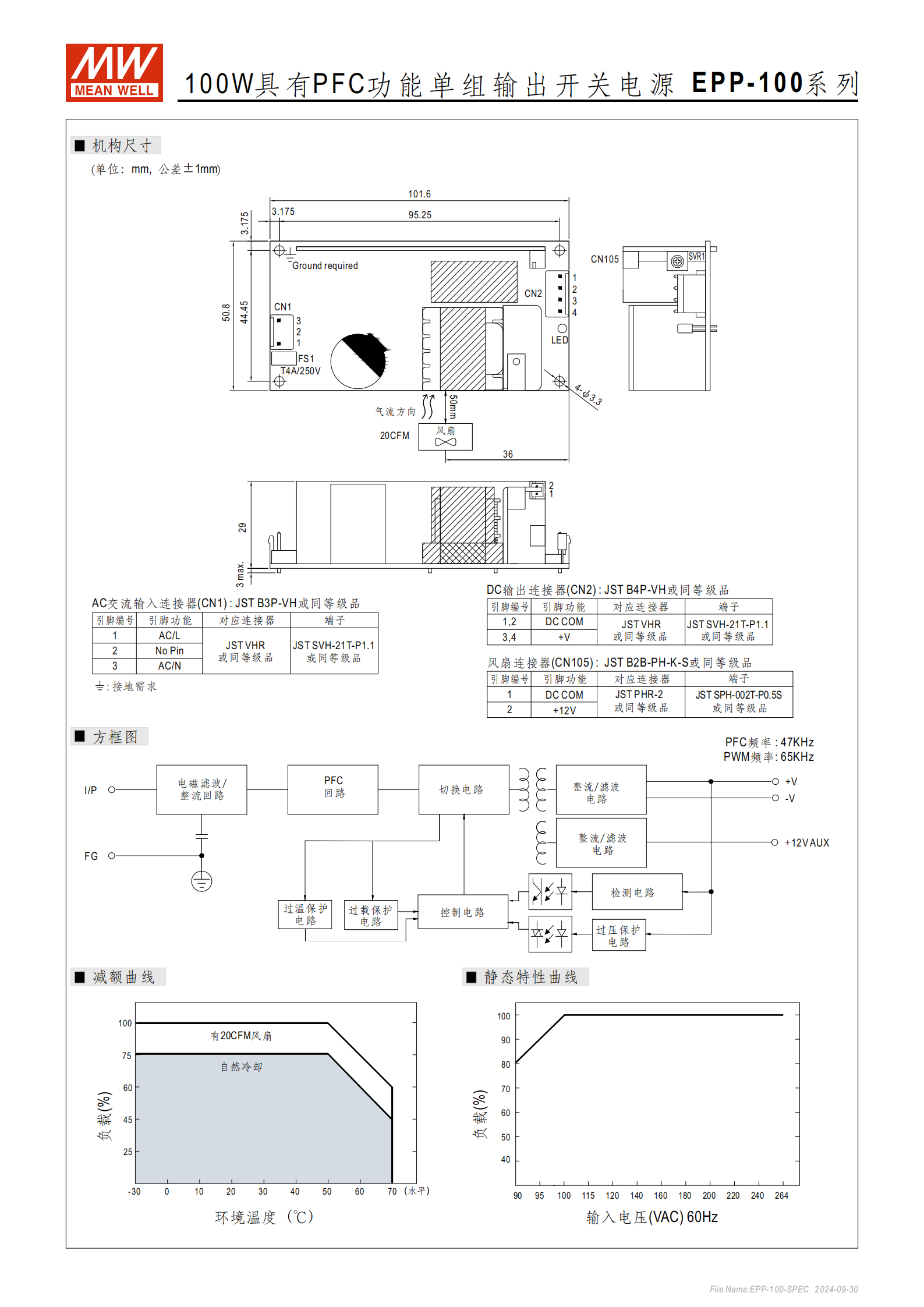

六、結構與連接
AC 輸入連接器（CN1）：JST B3P-VH 或同等級品，引腳 1=AC/L、3=AC/N
DC 輸出連接器（CN2）：JST B4P-VH 或同等級品，引腳 1/2=DC COM、3/4=+V
風扇連接器（CN105）：JST B2B-PH-K-S 或同等級品，引腳 1=DC COM、2=+12V
保險絲：FS1（T4A/250V），需接地（Ground required）
4. 關鍵問題及答案
問題 1：EPP-100 系列電源在不同冷卻方式下的功率輸出差異是什么？該差異對實際應用有何影響？
答案：冷卻方式直接決定該系列電源的額定功率：①自然冷卻時，各型號額定功率集中在 75~76.8W；②20CFM 風扇強制風冷時，額定功率提升至 100~102W（達到 100W 設計目標）。影響：自然冷卻適用于空間受限、無散熱條件或低功耗場景（如小型嵌入式設備），無需額外風扇，靜音性好；風扇風冷適用于高負載、長時間運行場景（如工業控制設備），需預留風扇安裝空間和氣流通道，同時需依賴輔助電源（12V/0.3A）為風扇供電。
問題 2：EPP-100 系列的過電壓保護閾值因型號而異，具體范圍是什么？該保護功能如何保障后端設備安全？
答案：各型號過電壓保護閾值如下：12V 型號（13.2~15.6V）、15V 型號（16.83~19.5V）、24V 型號（27.7~31.5V）、27V 型號（30.2~34.05V）、48V 型號（51.3~62.7V）。保護機制：當輸出電壓超過對應閾值時，電源立即關斷輸出，避免過高電壓擊穿后端設備的芯片、電容等核心元件；故障排除后，需重啟電源恢復正常輸出，有效防止瞬時過壓導致的永久性設備損壞。
問題 3：EPP-100 系列電源的輸入電壓范圍、效率及安規認證有何優勢？這些優勢使其適用于哪些場景？
答案：核心優勢：①輸入電壓范圍寬（90~264VAC/127~370VDC），支持全球通用電網，無需適配不同地區電壓；②效率高達 92.5%（27V/48V 型號），空載消耗 < 0.5W，能耗低，發熱少；③通過 UL62368-1、TUV 等國際安規認證，電磁兼容符合工業級標準，穩定性和安全性有保障。適用場景：①全球流通的電子設備（如出口型儀器儀表）；②工業自動化控制設備、機器人、傳感器（需高穩定性和寬溫適應）；③嵌入式系統、小型服務器（需緊湊尺寸和低功耗）；④醫療設備輔助電源（需安規合規和低漏電流）。
