ELP-75 系列是75W 單組輸出且具備主動式 PFC 功能（PF>0.95）的開關電源，支持國際通用全范圍交流輸入，效率高達 90%，擁有短路 / 過負載 / 過電壓等多重保護，采用自然風冷、1U 高度設計，配備 LED 電源啟動指示，空載消耗 < 0.5W，提供 3 年保固；該系列包含 3.3V、5V、12V 等多種輸出電壓型號，各型號在額定電流、紋波噪聲、電壓精度等參數上有所差異，工作溫度范圍為 - 30~+70℃，通過 UL62368-1 等多項安規認證，電磁兼容符合相關標準，適用于多種場景。
一、產品概述
ELP-75 系列是75W 單組輸出的開關電源，核心亮點為具備主動式 PFC 功能（多數型號 PF>0.95），支持國際通用全范圍交流輸入，整體效率最高可達 90%，采用自然風冷散熱設計，機身高度僅 1U，配備 LED 電源啟動指示，空載消耗低于 0.5W，產品提供 3 年保固服務，通過 UL62368-1、TUV BS EN/EN62368-1、EAC TP TC 004 等多項安全規范認證，電磁兼容性能符合相關工業標準，適用于對電源穩定性、能效有要求的各類電子設備場景。

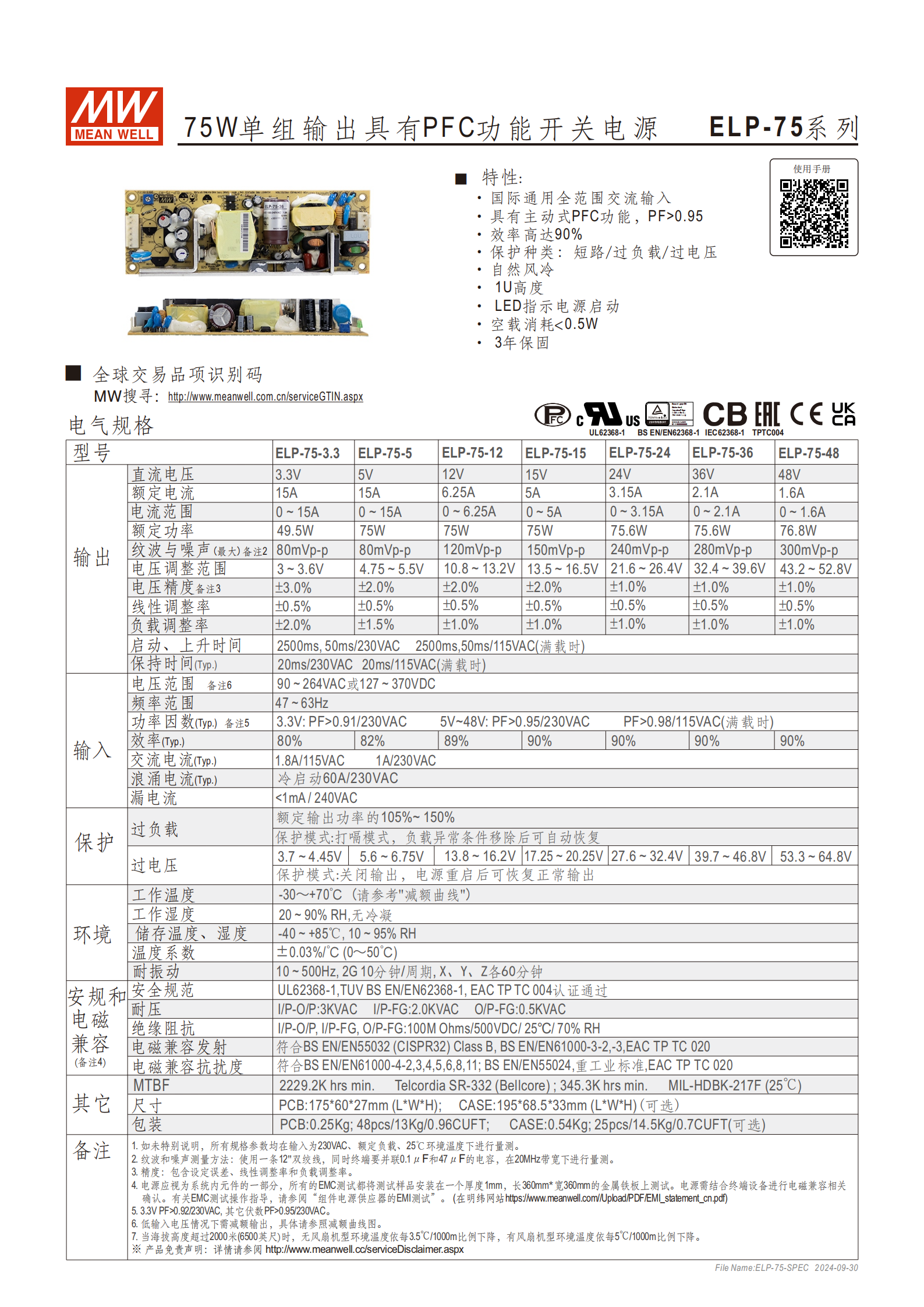

二、核心電氣規格
（1）輸出參數詳情
| 型號 | 直流電壓 | 額定電流 | 電流范圍 | 額定功率 | 紋波與噪聲（最大） | 電壓調整范圍 | 電壓精度 |
|---|---|---|---|---|---|---|---|
| ELP-75-3.3 | 3.3V | 15A | 0~15A | 49.5W | 80mVp-p | 3~3.6V | ±3.0% |
| ELP-75-5 | 5V | 15A | 0~15A | 75W | 80mVp-p | 4.75~5.5V | ±2.0% |
| ELP-75-12 | 12V | 6.25A | 0~6.25A | 75W | 120mVp-p | 10.8~13.2V | ±2.0% |
| ELP-75-15 | 15V | 5A | 0~5A | 75W | 150mVp-p | 13.5~16.5V | ±2.0% |
| ELP-75-24 | 24V | 3.15A | 0~3.15A | 75.6W | 240mVp-p | 21.6~26.4V | ±1.0% |
| ELP-75-36 | 36V | 2.1A | 0~2.1A | 75.6W | 280mVp-p | 32.4~39.6V | ±1.0% |
| ELP-75-48 | 48V | 1.6A | 0~1.6A | 76.8W | 300mVp-p | 43.2~52.8V | ±1.0% |
補充輸出特性：
線性調整率：所有型號均為 ±0.5%
負載調整率：3.3V 型號 ±2.0%，5V 型號 ±1.5%，其余型號 ±1.0%
啟動、上升及保持時間：滿載時，230VAC 輸入下啟動 2500ms、上升 50ms；115VAC 輸入下啟動 2500ms、上升 50ms
（2）輸入?yún)?shù)詳情
頻率范圍：47~63Hz
功率因數（Typ.）：3.3V 型號 PF>0.91（230VAC）；5V~48V 型號 PF>0.95（230VAC）、PF>0.98（115VAC，滿載）
效率（Typ.）：3.3V 型號 80%，5V 型號 89%，12V 型號 82%，15V、24V、36V、48V 型號均為 90%
交流電流（冷啟動，Typ.）：1.8A/115VAC、1A/230VAC
浪涌電流（Typ.）：60A/230VAC
漏電流：<1mA/240VAC
（3）保護功能
保護類型：過電壓保護、過負載保護
保護閾值：過電壓保護閾值為 3.7~4.45V（3.3V 型號）、5.6~6.75V（5V 型號）、13.8~16.2V（12V 型號）、17.25~20.25V（15V 型號）、27.6~32.4V（24V 型號）、39.7~46.8V（36V 型號）、53.3~64.8V（48V 型號）；過負載保護閾值為額定輸出功率的 105%~150%
保護模式：打嗝模式（負載異常移除后自動恢復）、關閉輸出模式（電源重啟后恢復正常）
三、環境與物理特性
（1）環境參數
工作溫度：-30~+70℃（需參考減額曲線，低輸入電壓或高海拔時需減額）
工作濕度：20~90% RH，無冷凝
儲存溫度：-40~+85℃
儲存濕度：10~95% RH
溫度系數：±0.03%/℃（0~50℃）
耐振動：10~500Hz，2G 強度，10 分鐘 / 周期，X、Y、Z 軸各測試 60 分鐘

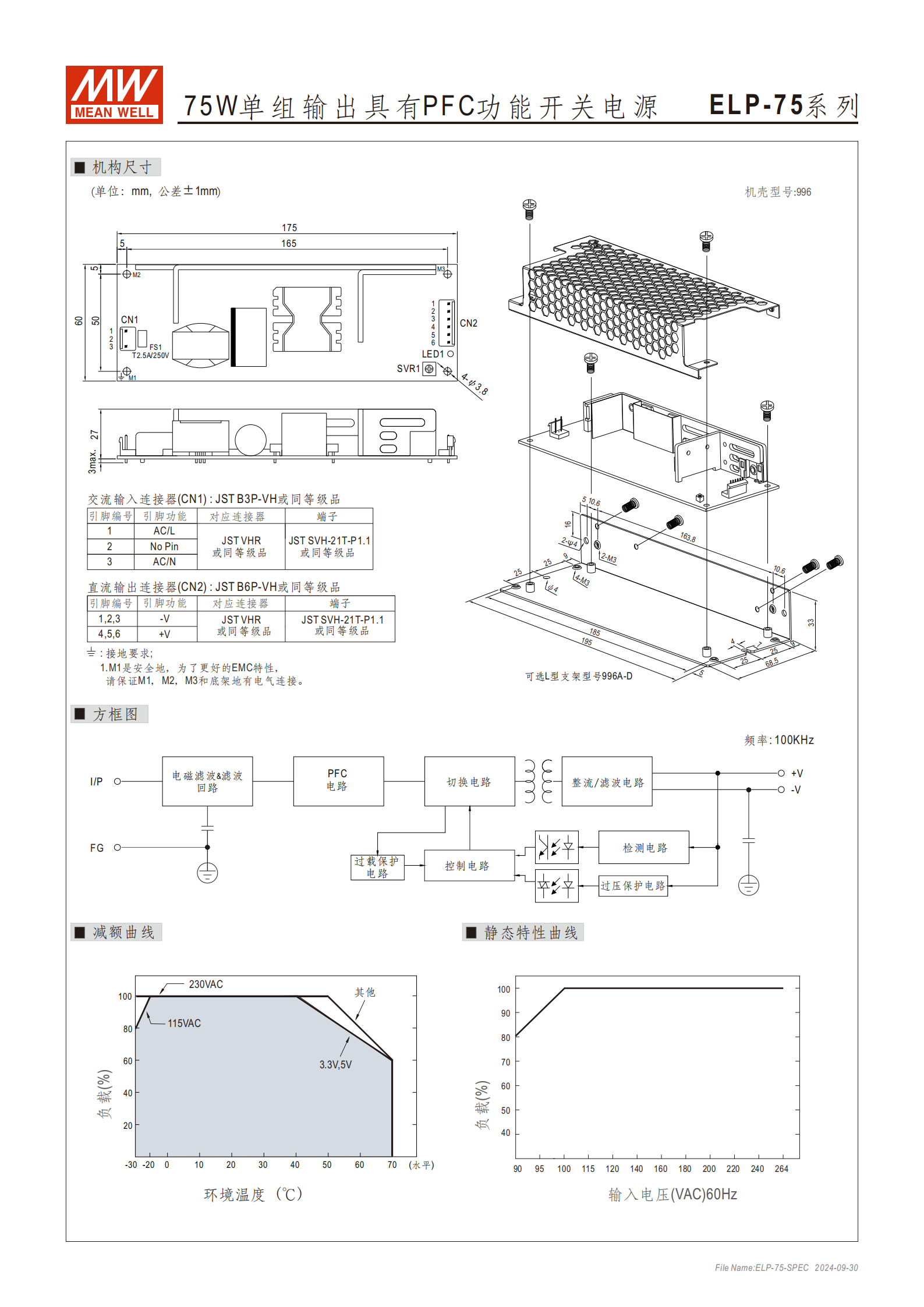

（2）物理與包裝參數
| 類型 | 尺寸（LWH） | 重量 | 包裝規格 |
|---|---|---|---|
| PCB | 1756027mm | 0.25Kg | 48pcs/13Kg/0.96CUFT |
| CASE（可選） | 19568.533mm | 0.54Kg | 25pcs/14.5Kg/0.7CUFT |
四、安規與電磁兼容
安全規范：符合 UL62368-1、TUV BS EN/EN62368-1、EAC TP TC 004
耐壓：I/P-O/P：3KVAC；I/P-FG：2.0KVAC；O/P-FG：0.5KVAC
絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG 均為 100M Ohms/500VDC（25℃/70% RH）
電磁兼容發射：符合 BS EN/EN55032（CISPR32）Class B、BS EN/EN61000-3-2、BS EN/EN61000-3-3、EAC TP TC 020
電磁兼容抗擾度：符合 BS EN/EN61000-4-2、3、4、5、6、8、11；BS EN/EN55024（重工業標準）、EAC TP TC 020
五、其他關鍵信息
MTBF：最低 2229.2K hrs（Telcordia SR-332 標準）；最低 345.3K hrs（MIL-HDBK-217F 標準，25℃環境）
連接器：交流輸入連接器（CN1）為 JST B3P-VH 或同等級品；直流輸出連接器（CN2）為 JST B6P-VH 或同等級品
接地要求：M1 為安全地，需保證 M1、M2、M3 與底架地電氣連接以優化 EMC 特性
特殊說明：海拔超過 2000 米時，無風扇機型環境溫度每升高 1000 米下降 3.5℃，有風扇機型每升高 1000 米下降 5℃
4. 關鍵問題
問題 1：ELP-75 系列開關電源各型號的核心輸出差異的是什么？（側重參數區分）
答案：核心輸出差異集中在電壓、電流、功率及精度等關鍵參數，具體如下：①電壓覆蓋 3.3V~48V 共 7 種規格；②額定電流從 1.6A（48V 型號）到 15A（3.3V、5V 型號）不等；③額定功率范圍 49.5W（3.3V 型號）~76.8W（48V 型號），多數型號為 75W 及以上；④電壓精度差異明顯，3.3V 型號 ±3.0%、5V 型號 ±2.0%，12V~48V 型號均為 ±1.0%；⑤紋波噪聲隨電壓升高遞增，從 80mVp-p（3.3V、5V 型號）到 300mVp-p（48V 型號）。
問題 2：ELP-75 系列開關電源在環境適應性和安全防護上有哪些保障？（側重使用條件與保護）
答案：環境適應性方面：①工作溫度范圍 - 30~+70℃（需參考減額曲線），儲存溫度 - 40~+85℃；②工作濕度 20~90% RH（無冷凝），儲存濕度 10~95% RH；③耐振動（10~500Hz、2G），高海拔（>2000 米）時可通過溫度減額適配。安全防護方面：①具備過電壓、過負載雙重保護，保護閾值覆蓋額定輸出的 105%~150%，支持自動恢復或重啟恢復模式；②通過 UL62368-1 等多項安規認證，耐壓達 3KVAC（I/P-O/P），絕緣阻抗 100M Ohms 以上；③漏電流 < 1mA/240VAC，電磁兼容符合工業級標準，發射達 Class B 級、抗擾度滿足多項 EN61000 系列標準。
問題 3：ELP-75 系列開關電源的核心優勢及適用場景是什么？（側重產品價值與應用）
答案：核心優勢：①能效突出，多數型號效率達 90%，具備主動式 PFC 功能（PF>0.95），空載消耗 < 0.5W，節能效果顯著；②設計緊湊，1U 高度 + 自然風冷，PCB 尺寸僅 1756027mm，適配空間受限場景；③穩定性強，線性 / 負載調整率低（±0.5%~±2.0%），MTBF 最高達 2229.2K hrs，且提供 3 年保固；④兼容性廣，支持國際通用交流輸入（47~63Hz），輸出電壓可選規格多。適用場景：適用于工業控制設備、通信設備、儀器儀表、LED 照明、安防設備等對電源能效、穩定性、體積有要求的電子設備。
