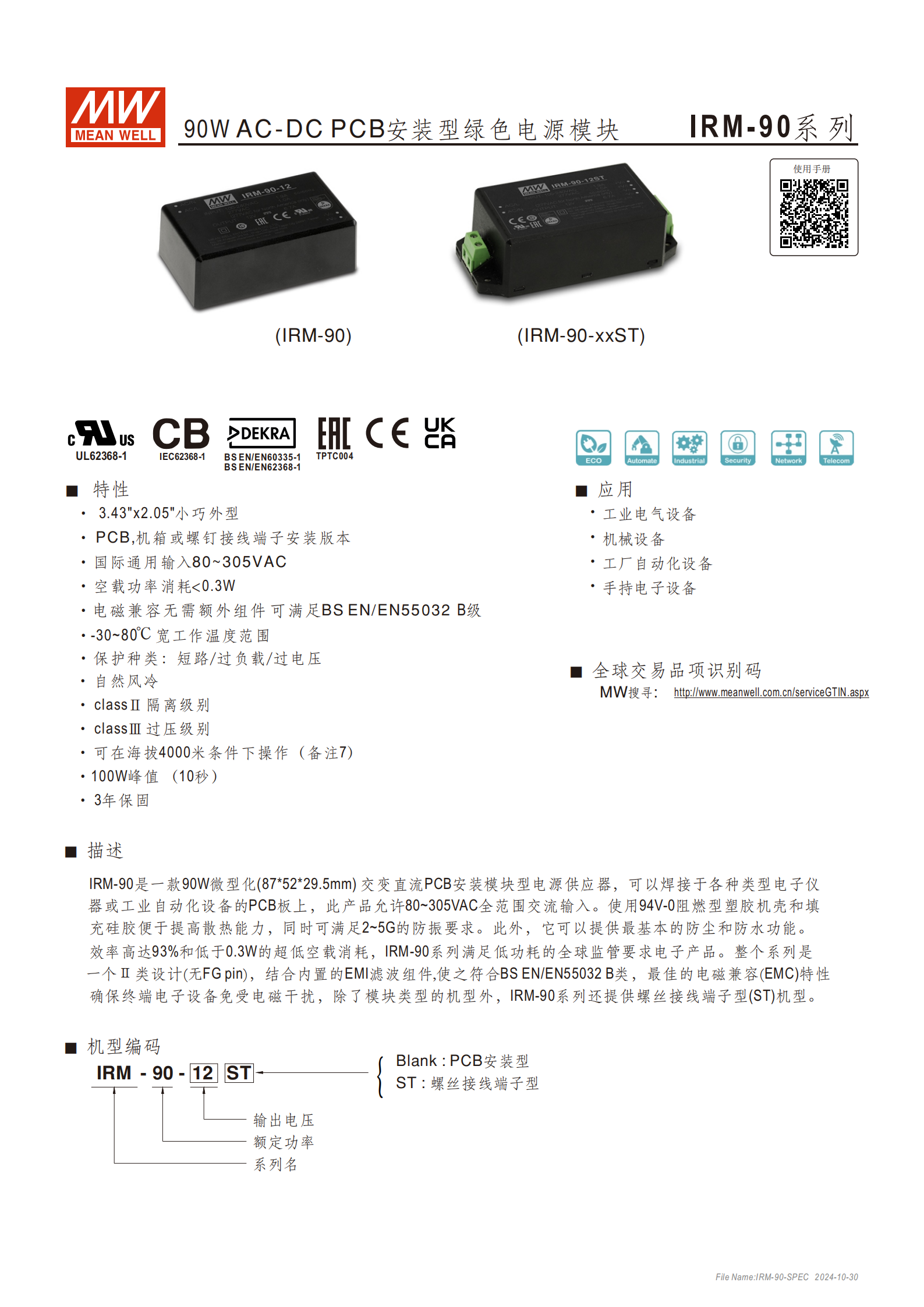

IRM-90 系列是90W 微型化 AC-DC 電源模塊，提供PCB 安裝型和螺絲接線端子型（ST） 兩種機型，輸出電壓涵蓋 12V、24V、48V，支持80~305VAC 寬范圍輸入，具備短路 / 過負載 / 過電壓 / 過溫保護功能，工作溫度范圍為 - 30~+80℃，效率高達 93%，空載功率消耗 < 0.3W，符合多項國際安規與 EMC 標準（BS EN/EN55032 B 類等），具備 3 年保固，適用于工業電氣設備、工廠自動化設備等多種場景。
IRM-90 系列是一款90W 微型化 AC-DC 電源模塊，分為PCB 安裝型（尺寸 875229.5mm）和螺絲接線端子型（ST）（尺寸 1095233.5mm），可焊接于電子儀器或工業自動化設備的 PCB 板，或通過螺絲端子安裝。產品采用 94V-0 阻燃型塑膠機殼并填充硅膠，具備 2~5G 防振能力，可提供基礎防塵防水功能，支持海拔 4000 米條件下操作，享有 3 年保固期。
二、核心特性
輸入輸出特性
輸入：支持80~305VAC全范圍交流輸入，兼容 113~431VDC 輸入，頻率范圍47~63Hz
輸出：提供 12V、24V、48V 三種輸出電壓，峰值功率可達 100W（持續 10 秒），自然風冷下額定功率接近 90W
能效：效率高達93%，空載功率消耗 <0.3W，滿足低功耗全球監管要求
環境適應性

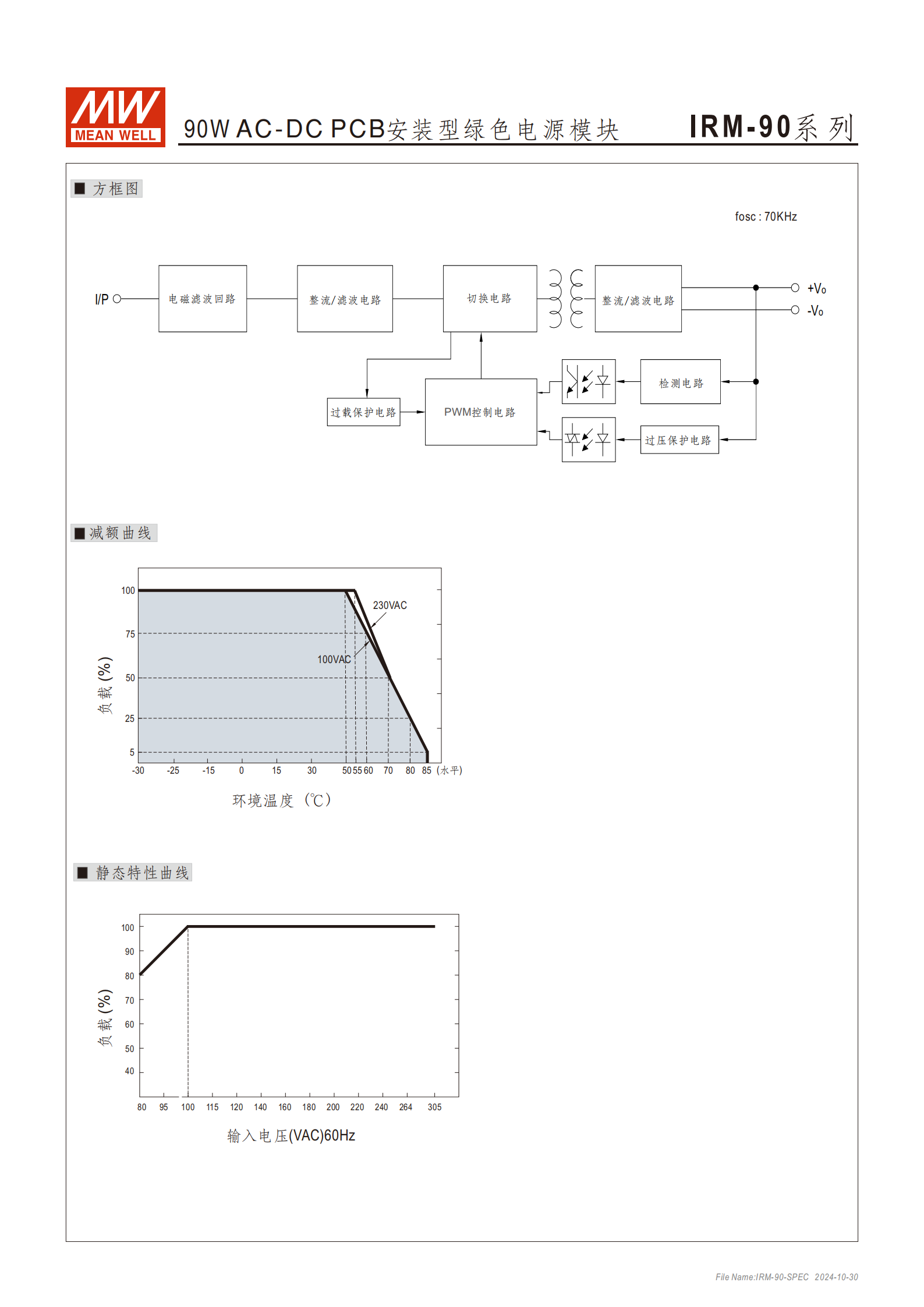

工作溫度：-30~+80℃（需參考減額曲線）
儲存溫度：-40~+85℃
工作濕度：20~90% RH（無冷凝）
溫度系數：±0.03%/℃（0~50℃）
電磁兼容與安規
EMC：內置 EMI 濾波組件，符合BS EN/EN55032 B 類（傳導 / 輻射發射），抗擾度滿足 ESD Level 3、Surge Level 4 等標準
安規：通過 IEC62368-1、UL62368-1、BS EN/EN60335-1 等多項國際認證，ClassⅡ 隔離級別，過壓級別 Ⅲ
耐壓與絕緣：I/P-O/P 耐壓 4KVAC，絕緣阻抗≥100M Ohms（500VDC/25℃/70% RH）
三、關鍵電氣參數（表格匯總）
| 類別 | 參數 | IRM-90-12 | IRM-90-24 | IRM-90-48 |
|---|---|---|---|---|
| 輸出電壓 | 額定值 | 12V | 24V | 48V |
| 輸出電流 | 自然風冷（額定） | 6.7A | 3.75A | 1.88A |
| 輸出電流 | 峰值（10 秒） | 7.73A | 4.13A | 2.07A |
| 輸出功率 | 自然風冷（額定） | 80.4W | 90W | 90.2W |
| 輸出功率 | 峰值（10 秒） | 88.4W | 99W | 99.2W |
| 紋波與噪聲（最大） | - | 120mVp-p | 240mVp-p | 200mVp-p |
| 電壓精度 | - | ±2.0% | ±2.0% | ±2.0% |
| 線性調整率 | - | ±0.5% | ±0.5% | ±0.5% |
| 負載調整率 | - | ±0.5% | ±0.5% | ±0.5% |
四、保護功能
過負載保護：當負載達到額定輸出功率的115%~160% 時，觸發打嗝模式保護，負載異常移除后自動恢復
過電壓保護：輸出電壓超過設定閾值（12V 機型 12.6~16.2V、24V 機型 25.2~32.4V、48V 機型 50.4~64.8V），關斷輸出，重新上電后恢復
過溫保護：溫度異常時關斷輸出，重新上電恢復
短路保護：具備相應短路保護機制，保障模塊安全

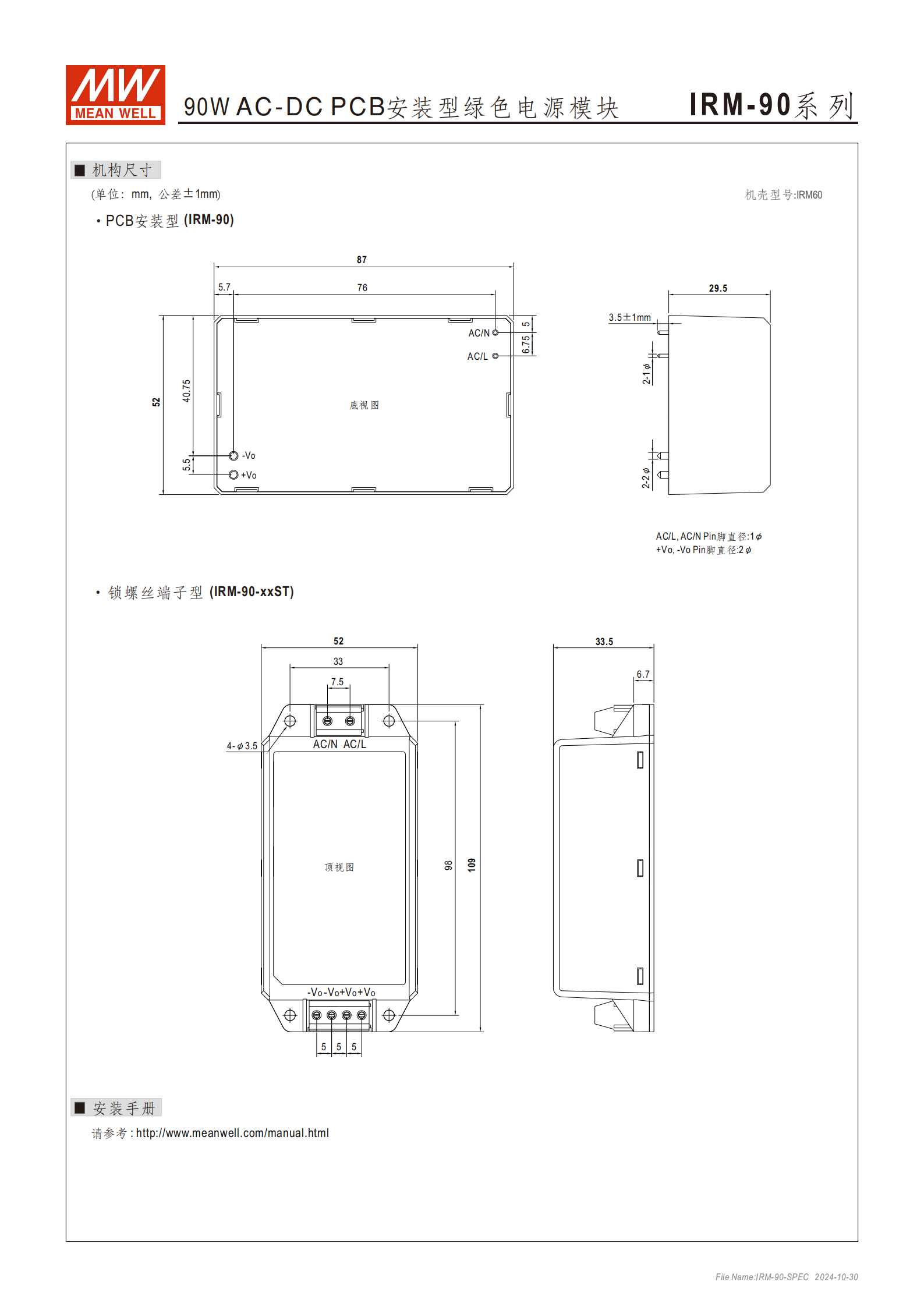

五、物理與安裝參數
| 機型類型 | 尺寸（LWH） | 重量 | 焊接溫度要求 | 耐振動性能 |
|---|---|---|---|---|
| PCB 安裝型 | 875229.5mm | 0.197Kg | 波峰焊 265℃/5s（max） | 10~500Hz，2G，X/Y/Z 軸各 60 分鐘 |
| 螺絲接線端子型（ST） | 1095233.5mm | 0.219Kg | 390℃/3s（max） | 10~500Hz，5G，10 分鐘 / 周期，X/Y/Z 軸各 60 分鐘 |
六、應用場景
適用于工業電氣設備、機械設備、工廠自動化設備、手持電子設備等多種場景，滿足不同設備的電源供應需求。
4. 關鍵問題及答案
問題 1：IRM-90 系列電源模塊的核心電氣性能優勢是什么？適用哪些關鍵場景？
答案：核心電氣性能優勢包括：①寬輸入范圍（80~305VAC），適配全球不同電網；②高能效（效率高達 93%）與低功耗（空載 < 0.3W），符合節能要求；③多電壓輸出選項（12V/24V/48V），峰值功率 100W（10 秒），滿足不同負載需求；④完善的保護機制（短路 / 過負載 / 過電壓 / 過溫），運行穩定。適用場景為工業電氣設備、工廠自動化設備、機械設備、手持電子設備等對電源穩定性、兼容性有高要求的場景。
問題 2：IRM-90 系列在環境適應性和安全合規方面有哪些關鍵表現？
答案：環境適應性方面：①工作溫度覆蓋 - 30~+80℃，儲存溫度 - 40~+85℃，適應極端環境；②支持 4000 米海拔操作，2~5G 防振等級，防塵防水，滿足工業場景嚴苛要求。安全合規方面：①通過 IEC62368-1、UL62368-1 等多項國際安規認證，ClassⅡ 隔離級別；②EMC 符合 BS EN/EN55032 B 類標準，內置 EMI 濾波，避免電磁干擾；③I/P-O/P 耐壓 4KVAC，絕緣阻抗≥100M Ohms，用電安全有保障。
問題 3：IRM-90 系列的兩種機型（PCB 安裝型與 ST 型）在結構、安裝及關鍵參數上有哪些核心差異？
答案：核心差異如下：①結構尺寸：PCB 型 875229.5mm，ST 型 1095233.5mm；②重量：PCB 型 0.197Kg，ST 型 0.219Kg；③安裝方式：PCB 型焊接于 PCB 板，ST 型通過螺絲端子安裝；④耐振動性能：PCB 型 2G 振動等級，ST 型 5G 振動等級；⑤焊接溫度：PCB 型波峰焊 265℃/5s，ST 型 390℃/3s；⑥包裝規格：PCB 型 60pcs/11.8Kg/0.94CUFT，ST 型 50pcs/12Kg/0.56CUFT；⑦電氣性能（輸出功率、電壓精度等）一致，僅結構安裝相關參數不同。
