IRM-60 系列是60W 微型化 AC-DC 電源模塊，提供 PCB 安裝型和螺絲接線端子型兩種版本，支持85~305VAC 全范圍交流輸入，輸出電壓涵蓋 5V、12V、15V、24V、48V 等規格，具備 **-30~70℃寬工作溫度范圍 **、≤0.15W 超低空載功耗、91% 最高效率及短路 / 過負載 / 過電壓多重保護，符合 ClassⅡ 隔離、Ⅲ 類過壓級別及 B 級電磁兼容標準，通過多項國際安規認證，適用于工業電氣、機械設備等場景，享有 3 年保固。

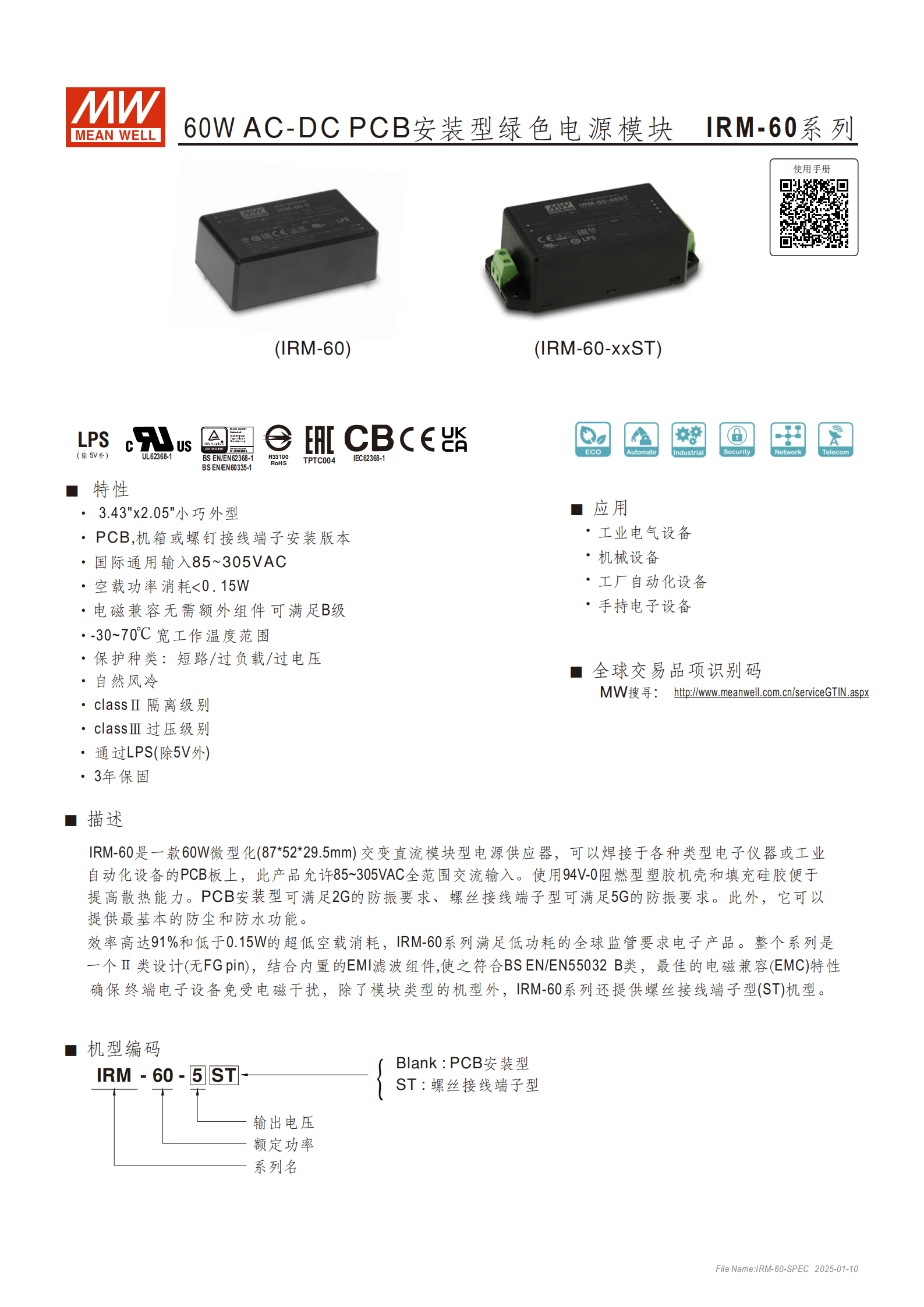

基礎定位：IRM-60 系列是一款60W 微型化 AC-DC 電源模塊，專為嵌入電子儀器或工業自動化設備 PCB 板設計，同時提供螺絲接線端子型（ST）供靈活安裝。
核心優勢：
輸入：85~305VAC 全范圍交流輸入，兼容全球電網；47~440Hz 寬頻率范圍，適應性強。
功耗與效率：超低空載功耗 **<0.15W**，最高效率達91%，滿足低功耗全球監管要求。
環境適應性：-30~70℃寬工作溫度范圍，PCB 安裝型支持 2G 防振、螺絲端子型支持 5G 防振，具備基礎防塵防水功能。
安全與兼容：ClassⅡ 隔離級別、Ⅲ 類過壓類別，內置 EMI 濾波組件，符合BS EN/EN55032 B 類電磁兼容標準，無需額外組件即可滿足要求。
應用場景：工業電氣設備、機械設備、工廠自動化設備、手持電子設備。
質保期限：3 年保固。
二、關鍵電氣規格（核心參數匯總表）

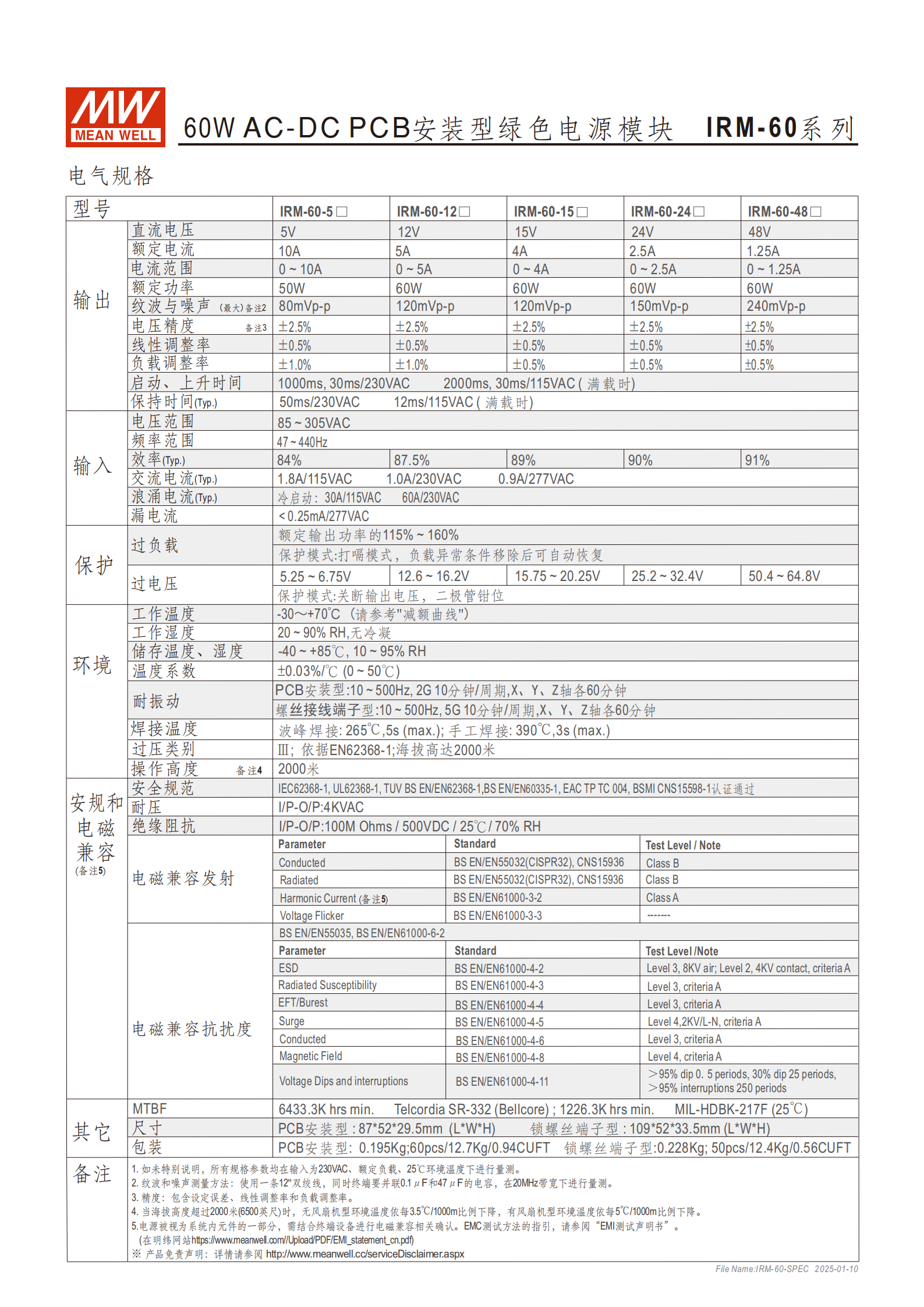

| 類別 | 具體參數 | IRM-60-5 | IRM-60-12 | IRM-60-15 | IRM-60-24 | IRM-60-48 |
|---|---|---|---|---|---|---|
| 輸出電壓 | 額定直流電壓 | 5V | 12V | 15V | 24V | 48V |
| 輸出電流 | 額定電流 | 10A | 5A | 4A | 2.5A | 1.25A |
| 電流范圍 | 0~10A | 0~5A | 0~4A | 0~2.5A | 0~1.25A | |
| 輸出功率 | 額定功率 | 50W | 60W | 60W | 60W | 60W |
| 電壓精度 | 包含設定誤差、線性及負載調整率 | ±2.5% | ±2.5% | ±2.5% | ±2.5% | ±2.5% |
| 紋波與噪聲 | 最大（20MHz 帶寬，12" 雙絞線 + 并聯電容測量） | 80mVp-p | 120mVp-p | 120mVp-p | 150mVp-p | 240mVp-p |
| 線性調整率 | 輸入電壓變化導致的電壓偏差 | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% |
| 負載調整率 | 負載變化導致的電壓偏差 | ±1.0% | ±0.5% | ±0.5% | ±1.0% | ±0.5% |
| 過電壓保護 | 關斷輸出模式 | 5.25~6.75V | 12.6~16.2V | 15.75~20.25V | 25.2~32.4V | 50.4~64.8V |
三、輸入與保護特性
輸入?yún)?shù)：
交流電流：1.8A/115VAC、1.0A/230VAC、0.9A/277VAC（典型值）。
浪涌電流：冷啟動時 30A/115VAC、60A/230VAC（典型值）。
漏電流：<0.25mA/277VAC，符合安全標準。
啟動 / 上升時間：1000ms（230VAC 滿載）、2000ms（115VAC 滿載），上升時間 30ms。
保持時間：50ms/230VAC、12ms/115VAC（滿載典型值）。
保護功能：
過負載保護：觸發閾值為額定輸出功率的115%~160%，保護模式為打嗝模式，負載異常移除后可自動恢復。
過電壓保護：依型號對應不同閾值（5.25~64.8V），保護模式為關斷輸出電壓（二極管鉗位）。
短路保護：內置完善的短路保護機制，保障模塊安全。
四、環境與物理特性
環境適應性：

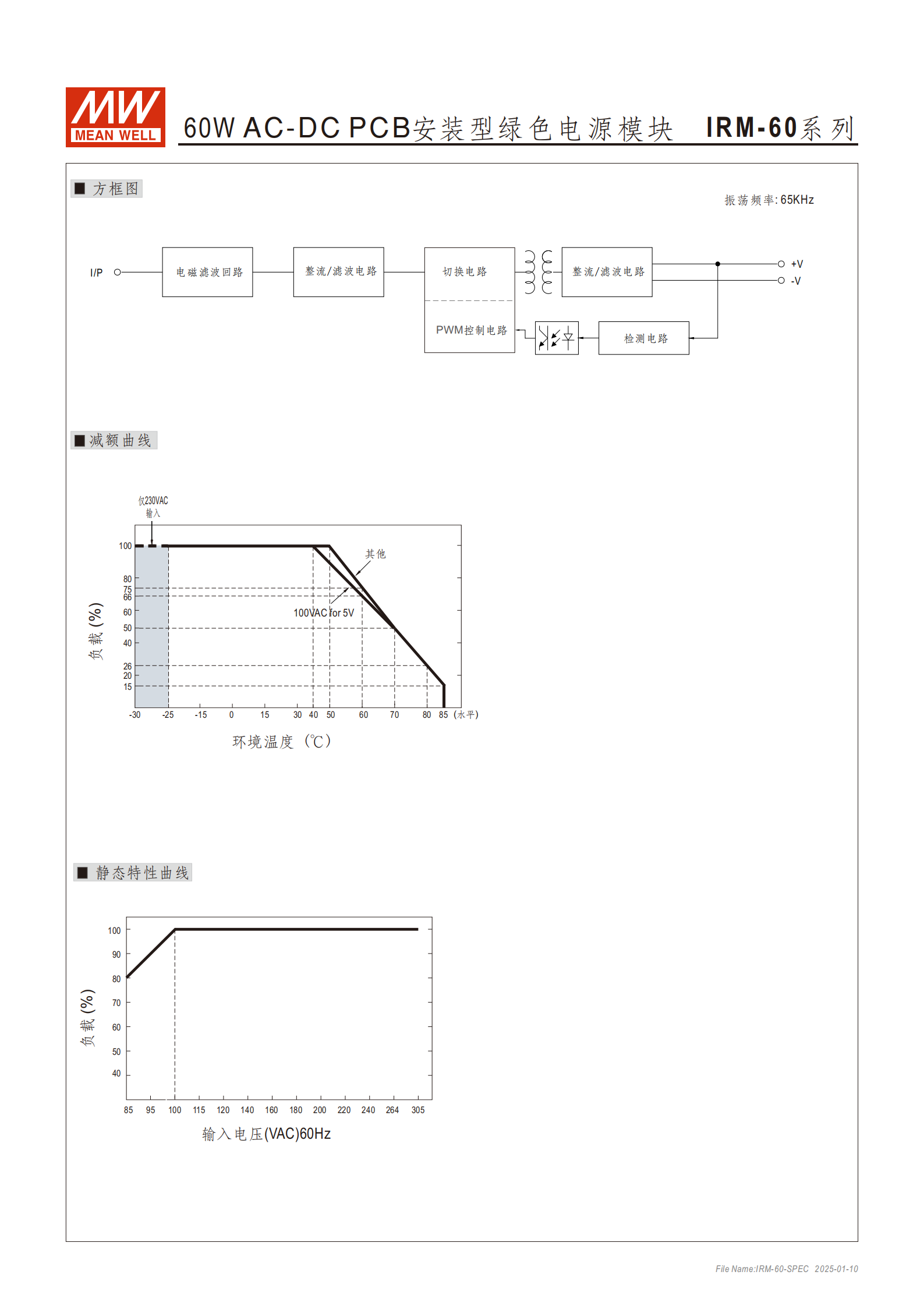

工作溫度：-30~70℃（實際輸出需參考減額曲線）。
工作濕度：20%~90% RH，無冷凝。
儲存溫度：-40~85℃，儲存濕度 10%~95% RH。
溫度系數：±0.03%/℃（0~50℃）。
耐振動：PCB 安裝型（10~500Hz，2G，10 分鐘 / 周期，X/Y/Z 軸各 60 分鐘）；螺絲接線端子型（10~500Hz，5G，10 分鐘 / 周期，X/Y/Z 軸各 60 分鐘）。
物理與焊接參數：

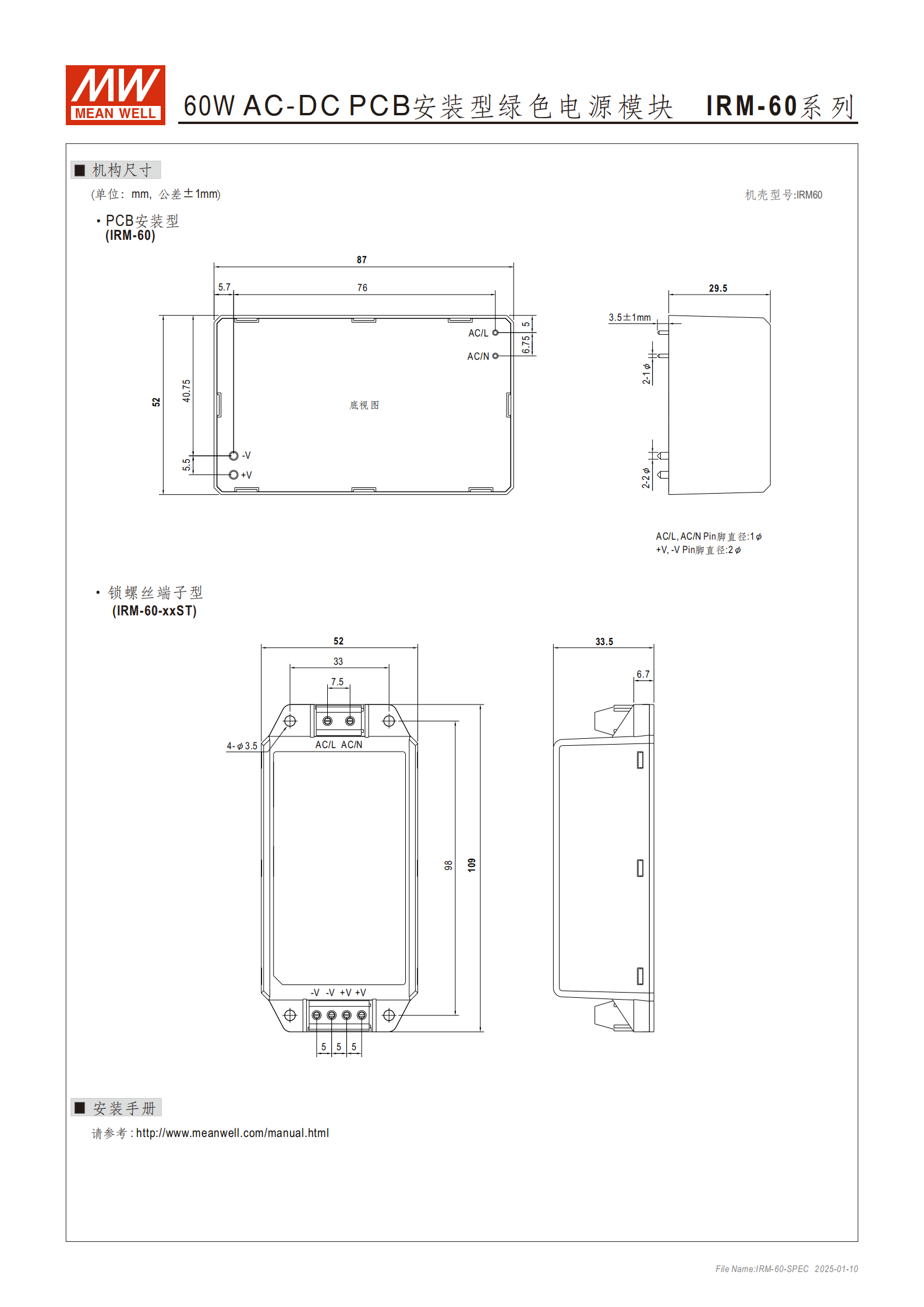

尺寸：PCB 安裝型875229.5mm（LWH）；螺絲接線端子型1095233.5mm（LWH）。
重量：PCB 安裝型 0.195Kg；螺絲接線端子型 0.228Kg。
焊接溫度：波峰焊接最大 265℃/5s；手工焊接最大 390℃/3s。
包裝規格：PCB 安裝型 60pcs/12.7Kg/0.94CUFT；螺絲接線端子型 50pcs/12.4Kg/0.56CUFT。
五、安規與可靠性
安規認證：通過 IEC62368-1、UL62368-1、TUV BS EN/EN62368-1、BS EN/EN60335-1、EAC TP TC 004、BSMI、CNS15598-1 等多項國際認證。
耐壓與絕緣：輸入 - 輸出耐壓 4KVAC；輸入 - 輸出絕緣阻抗 100M Ohms/500VDC（25℃/70% RH）。
電磁兼容（EMC）：
發射：傳導發射、輻射發射均符合 BS EN/EN55032（CISPR32）、CNS15936 Class B 標準。
抗擾度：ESD（接觸 4KV / 空氣 8KV）、輻射抗擾度（Level3）、EFT/Burst（Level3）、浪涌（L-N 2KV，Level4）等均符合對應標準，判定標準 A。
可靠性：MTBF 最小 6433.3K 小時（Telcordia SR-332 標準）；最小 1226.3K 小時（MIL-HDBK-217F 標準，25℃）。
