IRM-45 系列是功率為45W的 AC-DC 微型化電源模塊，提供PCB 安裝型（875229.5mm）和螺絲接線端子型（1095233.5mm）兩種版本，支持85~305VAC全范圍交流輸入，輸出電壓涵蓋 5V、12V、15V、24V、45V 等規格，具備 **-30~70℃** 寬工作溫度、效率高達90.5% 、空載功耗 <0.15W 等特性，通過多項安規認證，擁有短路 / 過負載 / 過電壓保護功能，適用于工業電氣、機械設備等場景，提供3 年保固。

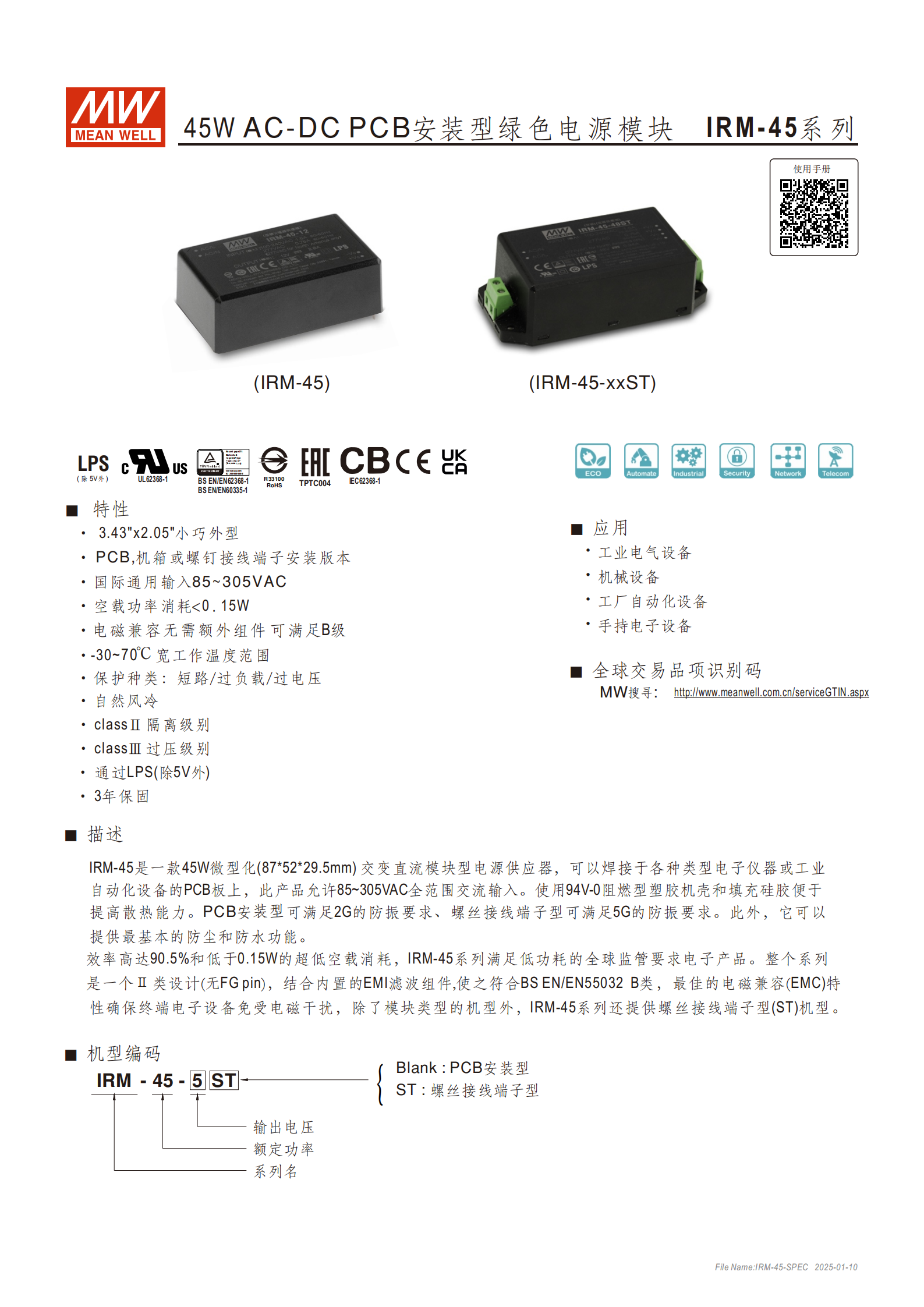

產品名稱：IRM-45 系列 45W AC-DC PCB 安裝型綠色電源模塊
品牌：MEAN WELL
核心屬性：微型化模塊電源供應器，可焊接于電子儀器或工業自動化設備 PCB 板
防護特性：94V-0 阻燃型塑膠機殼 + 填充硅膠，具備基礎防塵防水功能
保固期限：3 年
二、核心特性
安裝與結構
兩種版本：PCB 安裝型（防振 2G）、螺絲接線端子型（ST，防振 5G）
尺寸規格：PCB 型 875229.5mm（LWH），端子型 1095233.5mm
重量：PCB 型 0.195Kg，端子型 0.228Kg
電氣輸入特性
電壓范圍：85~305VAC（全范圍交流輸入）
頻率范圍：47-440Hz
交流電流：1.5A/115VAC、0.9A/230VAC、0.75A/277VAC
浪涌電流：冷啟動 30A/115VAC、60A/230VAC
漏電流：<0.25mA/277VAC
功耗與效率
空載功耗：<0.15W（滿足低功耗全球監管要求）
典型效率：5V 型號 83.5%、12V 型號 87.5%、15V 型號 88.5%、24V 型號 89.5%、48V 型號 90.5%
環境適應性
工作溫度：-30~+70℃（需參考減額曲線）
工作濕度：20~90% RH，無冷凝
儲存條件：-40~+85℃，10~95% RH
溫度系數：±0.03%/°C（0~50℃）
安全與電磁兼容
保護功能：短路保護（打嗝模式，自動恢復）、過負載保護（115%~160% 額定功率）、過電壓保護（關斷輸出，二極管鉗位）
隔離級別：ClassⅡ（無 FG pin）
過壓類別：Ⅲ
安規認證：IEC62368-1、UL62368-1、TUV BS EN62368-1、BS EN60335-1、EAC TTC 004、BSMI CNS15598-1
電磁兼容：發射符合 BS EN/EN55032（CISPR32）Class B、CNS15936；抗擾度滿足多項 EN61000-4 系列標準

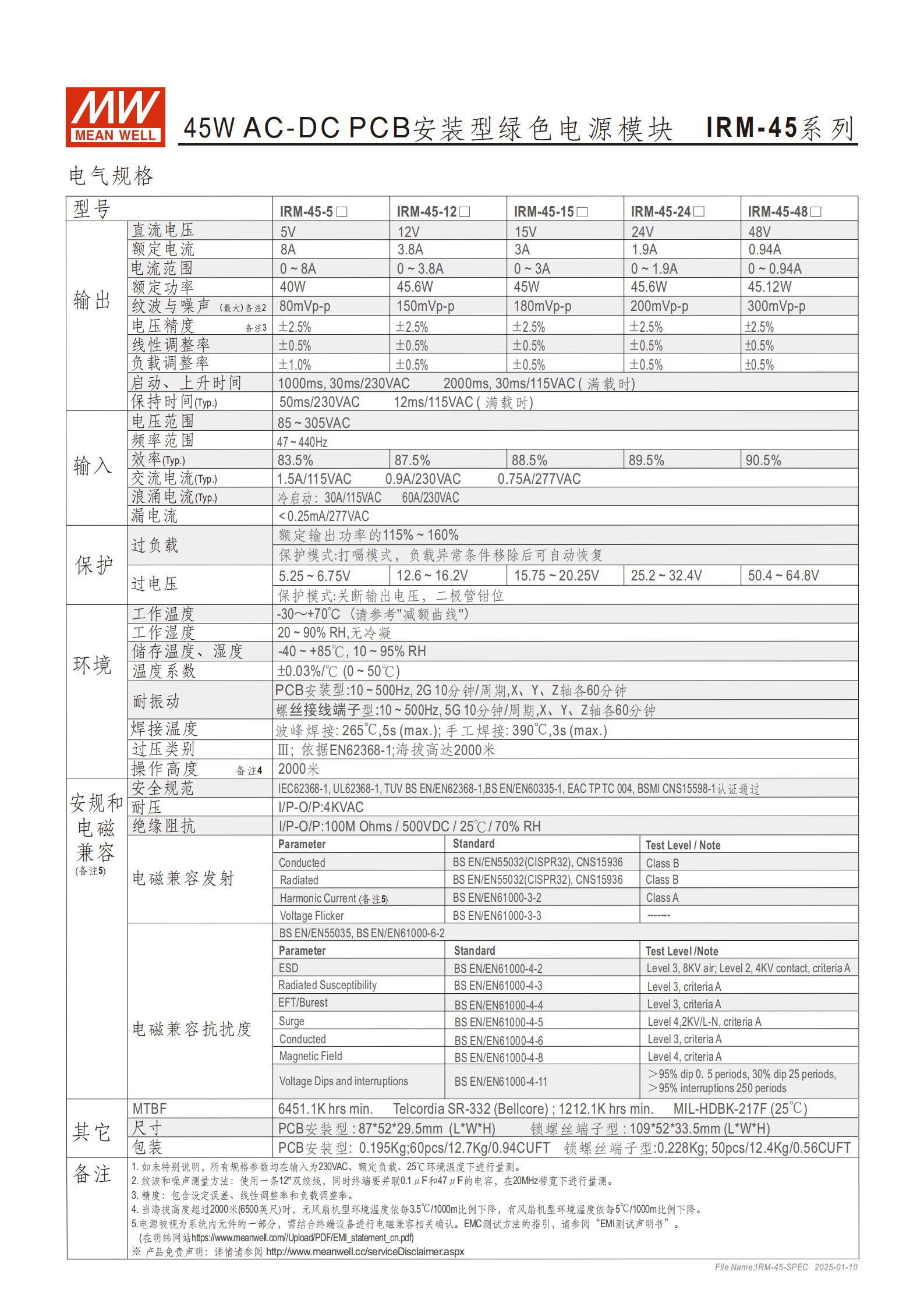

三、關鍵電氣規格（核心參數表格）
| 規格項 | IRM-45-5 | IRM-45-12 | IRM-45-15 | IRM-45-24 | IRM-45-48 |
|---|---|---|---|---|---|
| 輸出直流電壓 | 5V | 12V | 15V | 24V | 48V |
| 額定電流 | 8A | 3.8A | 3A | 1.9A | 0.94A |
| 電流范圍 | 0~8A | 0~3.8A | 0~3A | 0~1.9A | 0~0.94A |
| 額定功率 | 40W | 45.6W | 45W | 45.6W | 45.12W |
| 紋波與噪聲（最大） | 80mVp-p | 150mVp-p | 180mVp-p | 200mVp-p | 300mVp-p |
| 電壓精度 | ±2.5% | ±2.5% | ±2.5% | ±2.5% | ±2.5% |
| 線性調整率 | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% |
| 負載調整率 | ±1.0% | ±0.5% | ±0.5% | ±0.5% | ±0.5% |
四、其他關鍵參數
啟動與保持特性
啟動 / 上升時間：230VAC 滿載時 1000ms/30ms；115VAC 滿載時 2000ms/30ms
保持時間（典型）：230VAC 滿載時 50ms；115VAC 滿載時 12ms
焊接要求
波峰焊接：265℃，最大 5s
手工焊接：390℃，最大 3s
MTBF（平均無故障時間）
Telcordia SR-332（Bellcore）：最低 6451.1K hrs（25℃）
MIL-HDBK-217F（25℃）：最低 1212.1K hrs
包裝規格
PCB 安裝型：60pcs / 箱，總重 12.7Kg，體積 0.94CUFT
螺絲接線端子型：50pcs / 箱，總重 12.4Kg，體積 0.56CUFT
五、應用場景
工業電氣設備
機械設備
工廠自動化設備
手持電子設備
4. 關鍵問題
問題 1：IRM-45 系列電源模塊的核心供電能力的差異（不同型號的輸出電壓、電流及功率區別）是什么？
答案：該系列模塊提供 5 種輸出規格，核心供電參數差異如下：
| 型號 | 輸出電壓 | 額定電流 | 額定功率 | 電流范圍 |
|---|---|---|---|---|
| IRM-45-5 | 5V | 8A | 40W | 0~8A |
| IRM-45-12 | 12V | 3.8A | 45.6W | 0~3.8A |
| IRM-45-15 | 15V | 3A | 45W | 0~3A |
| IRM-45-24 | 24V | 1.9A | 45.6W | 0~1.9A |
| IRM-45-48 | 48V | 0.94A | 45.12W | 0~0.94A |
| 其電壓精度均為 ±2.5%，可滿足不同功率需求的設備供電。 |
問題 2：IRM-45 系列在安裝方式、環境適應性及安全防護上的核心優勢有哪些？
答案：
安裝方式優勢：提供 PCB 安裝型（875229.5mm）和螺絲接線端子型（1095233.5mm），分別滿足 2G 和 5G 防振要求，適配不同設備安裝場景；
環境適應性優勢：工作溫度范圍寬（-30~70℃），支持 85~305VAC 全范圍交流輸入，可適應全球不同電網及惡劣工業環境，工作濕度 20~90% RH 無冷凝；
安全防護優勢：具備短路（打嗝模式自動恢復）、過負載（115%~160% 額定功率保護）、過電壓（關斷輸出）三重保護；ClassⅡ 隔離級別、過壓類別 Ⅲ，通過多項國際安規認證，電磁兼容符合 B 類標準，內置 EMI 濾波組件，避免干擾終端設備。
問題 3：IRM-45 系列的低功耗特性及效率表現如何，且適用于哪些核心場景？
答案：
低功耗與效率：空載功率消耗 < 0.15W，滿足全球低功耗監管要求；效率表現優異，不同型號典型效率為 83.5%（5V）~90.5%（48V），能量轉換效率高；
核心應用場景：因具備微型化、寬電壓輸入、寬溫工作、高可靠性（MTBF 最低 1212.1K hrs）及安全防護完善等特點，主要適用于工業電氣設備、機械設備、工廠自動化設備及手持電子設備，尤其適配對電源體積、功耗、穩定性有嚴格要求的工業場景。
