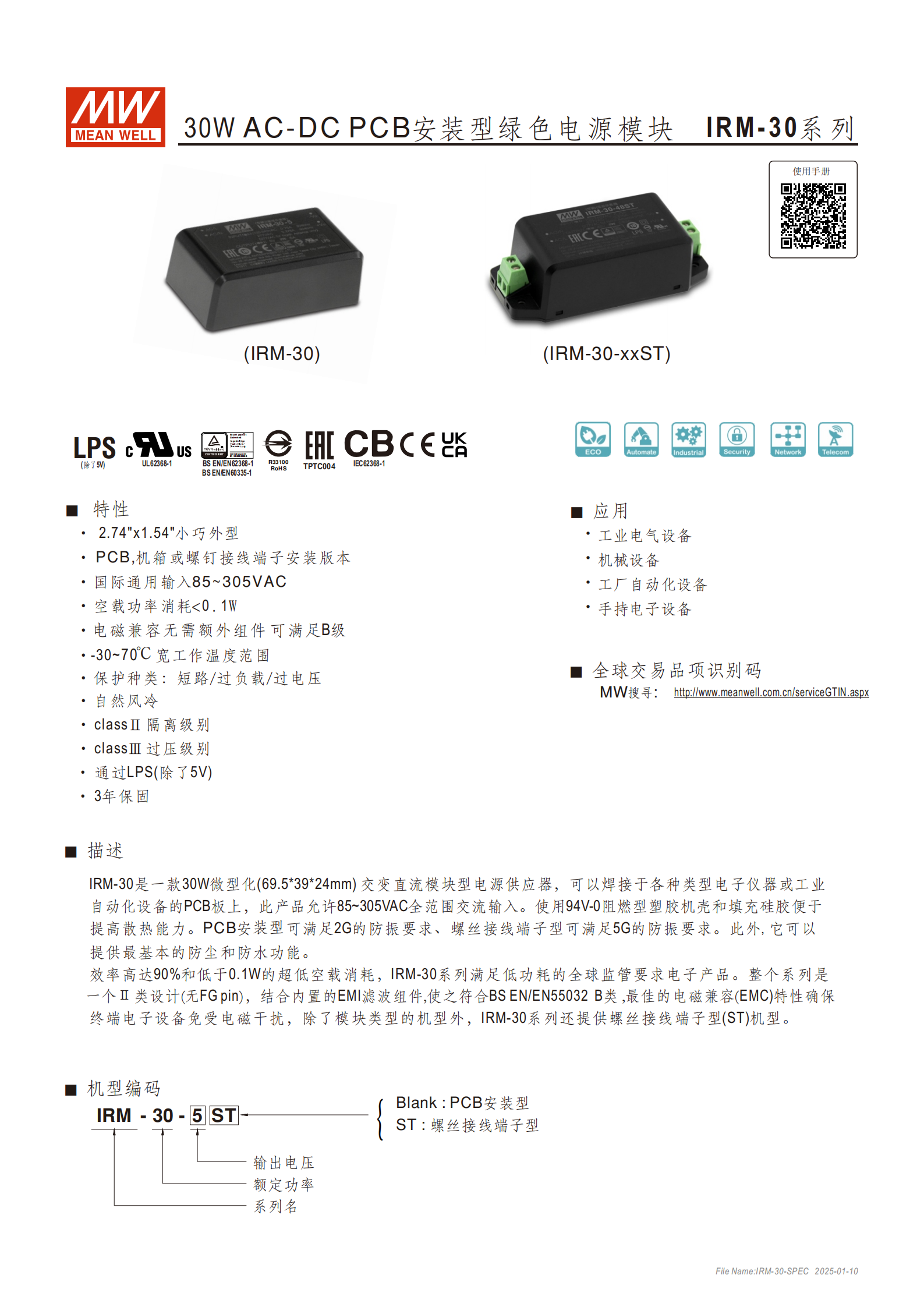

IRM-30 系列是30W 微型化 AC-DC 電源模塊，具備85~305VAC 國際通用輸入、<0.1W 超低空載功耗、高達 90% 的效率，提供PCB 安裝型（69.53924mm，2G 防振）和螺絲接線端子型（9139.528.5mm，5G 防振）兩種規格，輸出電壓涵蓋 5V、12V、15V、24V、48V，具備短路 / 過負載 / 過電壓保護，符合 ClassⅡ 隔離、EMC B 級等多項國際安規，工作溫度范圍 - 30~70℃，適用于工業電氣、工廠自動化等設備，提供 3 年保固。
| 項目 | 詳情 |
|---|---|
| 產品名稱 | IRM-30 系列 30W AC-DC PCB 安裝型綠色電源模塊 |
| 產品形態 | 微型化電源供應器，可焊接于 PCB 板或螺絲固定 |

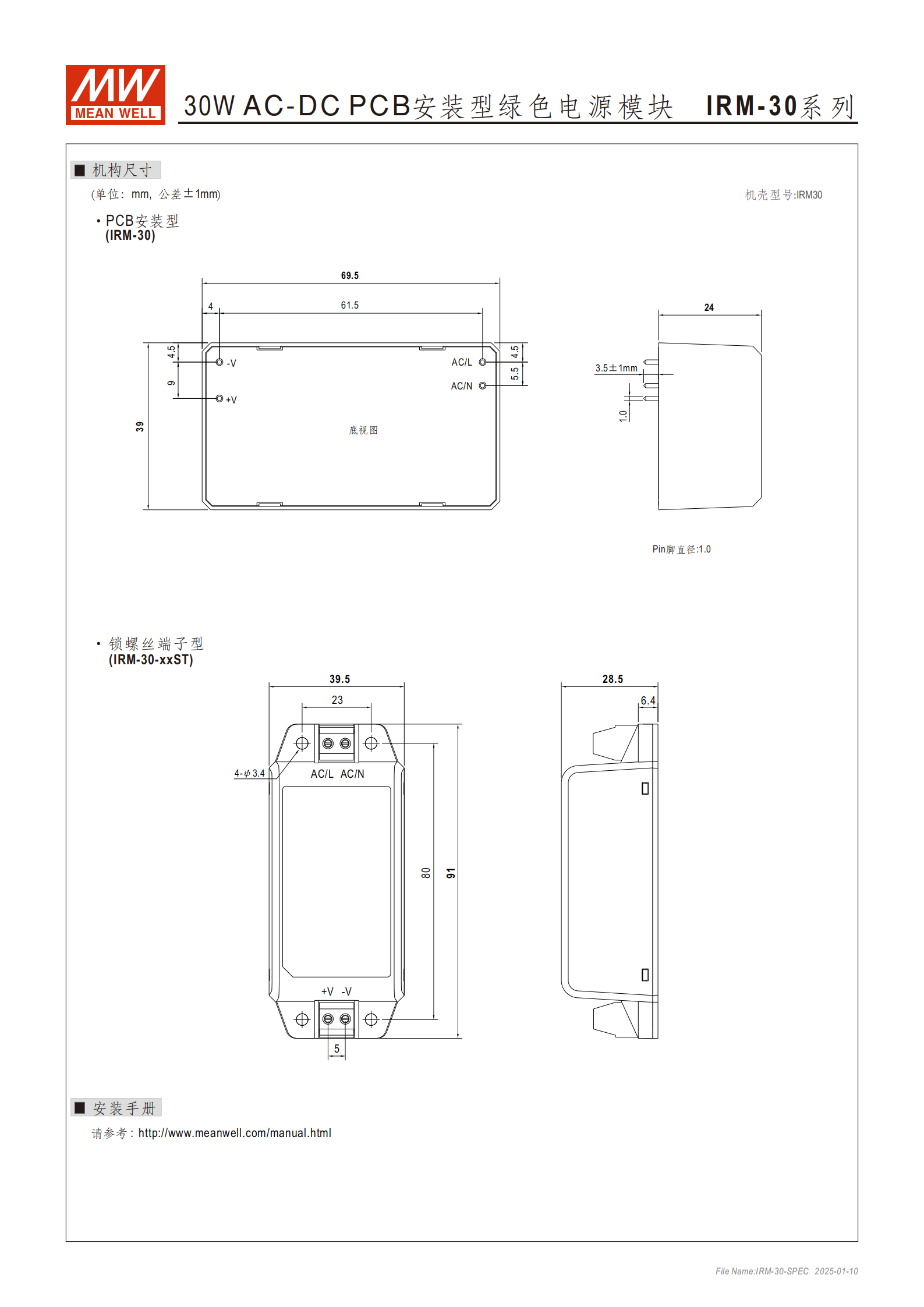

| 安裝類型 | 1. PCB 安裝型：尺寸 69.53924mm，2G 防振（10~500Hz，X/Y/Z 軸各 60 分鐘）2. 螺絲接線端子型（ST）：尺寸 9139.528.5mm，5G 防振 |
| 機殼材質 | 94V-0 阻燃型塑膠機殼，填充硅膠（提升散熱） |
| 保固期限 | 3 年 |
二、電氣核心參數
（1）輸出規格（關鍵數字）
| 型號 | 輸出電壓 | 額定電流 | 電流范圍 | 額定功率 | 紋波噪聲（最大） |
|---|---|---|---|---|---|
| IRM-30-5 | 5V | 6A | 0~6A | 30W | 120mVp-p |
| IRM-30-12 | 12V | 2.5A | 0~2.5A | 30W | 150mVp-p |
| IRM-30-15 | 15V | 2A | 0~2A | 30W | 200mVp-p |
| IRM-30-24 | 24V | 1.3A | 0~1.3A | 31.2W | 240mVp-p |
| IRM-30-48 | 48V | 0.63A | 0~0.63A | 30.2W | 300mVp-p |
（2）精度與調整率
電壓精度：±2.5%（含設定誤差、線性調整率、負載調整率）
線性調整率：±0.5%（全系列）
負載調整率：±0.5%~±1.0%（依型號）
溫度系數：±0.03%/℃（0~50℃）
（3）輸入規格
電壓范圍：85~305VAC（國際通用）
頻率范圍：47~440Hz
交流電流（Typ.）：0.75A/115VAC、0.5A/230VAC、0.375A/277VAC
浪涌電流（冷啟動）：25A/115VAC、45A/230VAC
漏電流：<0.25mA/277VAC
三、安全與防護特性
保護功能
過負載保護：額定輸出功率的 105%~160%，打嗝模式，異常移除后自動恢復
過電壓保護：5.25~64V（依型號），關斷輸出電壓，二極管鉗位
短路保護：內置短路保護機制
安規認證
核心規范：IEC62368-1、UL62368-1、TUV BS EN/EN62368-1、BS EN/EN60335-1、EAC TP TC 004、BSMI CNS15598-1
隔離級別：ClassⅡ（無 FG pin）
過壓類別：Ⅲ 類
操作高度：海拔高達 2000 米（超海拔需降額）
耐壓與絕緣
耐壓（I/P-O/P）：4KVAC
絕緣阻抗（I/P-O/P）：100M Ohms / 500VDC / 25℃ / 70% RH
四、電磁兼容（EMC）
| 類別 | 標準 | 等級 / 備注 |
|---|---|---|
| 傳導發射 | BS EN/EN55032(CISPR32)、CNS15936 | Class B |
| 輻射發射 | BS EN/EN55032(CISPR32)、CNS15936 | Class B |
| 諧波電流 | BS EN/EN61000-3-2 | Class A |
| 抗擾度（ESD） | BS EN/EN61000-4-2 | Level 3（8KV 空氣）、Level 2（4KV 接觸），標準 A |
| 抗擾度（浪涌） | BS EN/EN61000-4-5 | Level 4（2KV L-N），標準 A |
| 其他抗擾度 | 輻射抗擾、EFT / 突波等 | 均達 Level 3~4，標準 A |
五、環境與物理特性

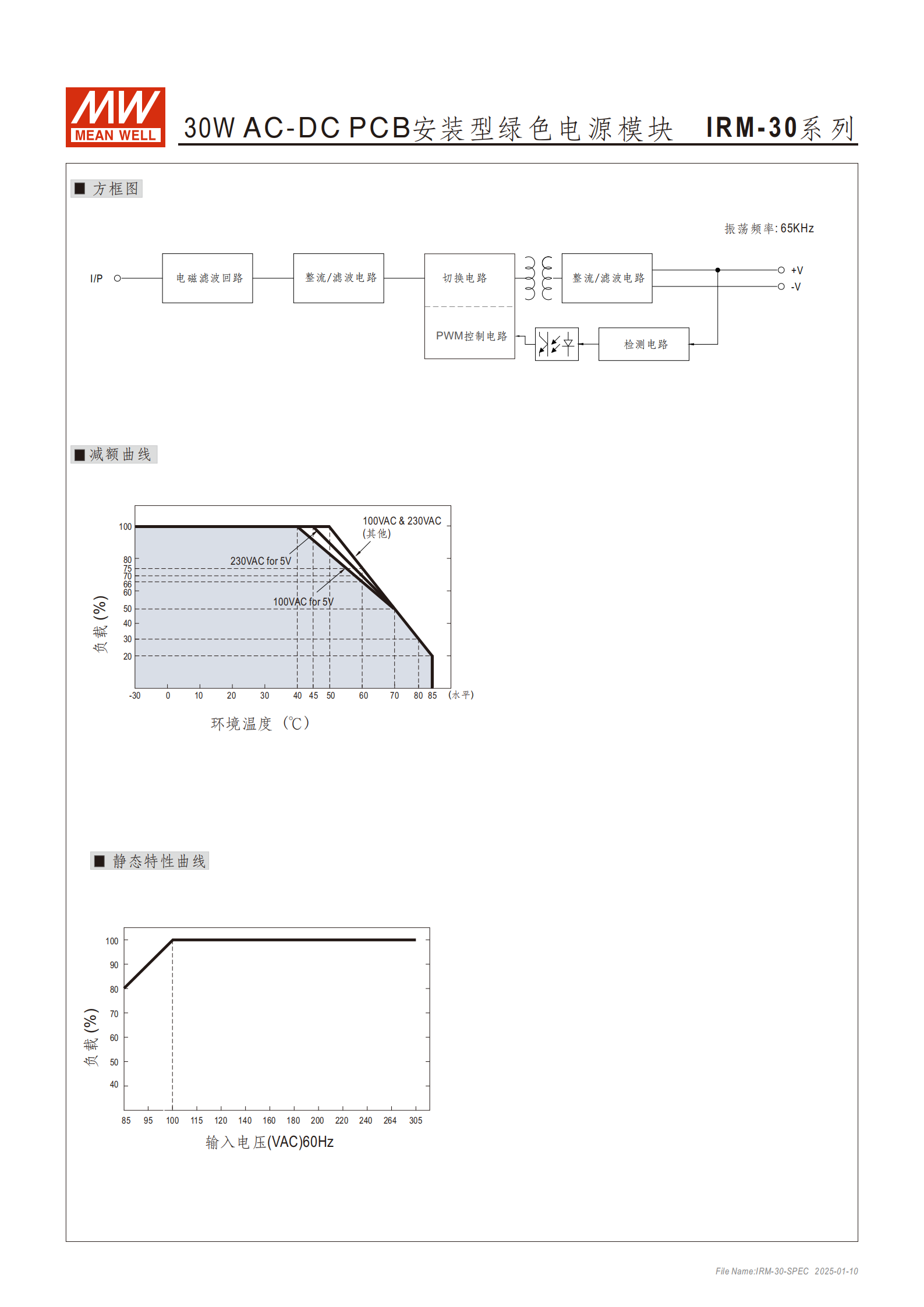

工作溫度：-30~70℃（需參考減額曲線）
儲存溫度：-40~85℃，儲存濕度 10~95% RH（無冷凝）
工作濕度：20~90% RH（無冷凝）
焊接溫度：波峰焊接 265℃（max.5s）；手工焊接 390℃（max.3s）
包裝規格：PCB 安裝型 0.094Kg / 臺，144 臺 / 14.5Kg/0.94CUFT；ST 型 0.113Kg / 臺，120 臺 / 14.6Kg/0.83CUFT
MTBF：最小 7713.0K hrs（Telcordia SR-332）；最小 593.4K hrs（MIL-HDBK-217F，25℃）
六、應用場景
工業電氣設備
機械設備
工廠自動化設備
手持電子設備
4. 關鍵問題及答案
問題 1：IRM-30 系列電源模塊的輸入輸出特性如何？適用于哪些全球電壓環境？
答案：輸入特性方面，支持 85~305VAC 全范圍交流輸入，頻率范圍 47~440Hz，可適配全球不同地區的電壓標準（如 110VAC、220VAC、277VAC）；輸出特性方面，提供 5V、12V、15V、24V、48V 五種電壓選項，額定功率 30W（IRM-30-24 為 31.2W、IRM-30-48 為 30.2W），電流范圍 0~6A（依電壓型號），電壓精度 ±2.5%，能滿足多數工業設備的供電需求。
問題 2：該電源模塊的安全防護與環境適應能力如何？適合在哪些嚴苛場景使用？
答案：安全防護上，具備短路、過負載（105%~160% 額定功率）、過電壓三重保護，過負載采用打嗝模式可自動恢復，過電壓則關斷輸出；符合 ClassⅡ 隔離級別、Ⅲ 類過壓類別，通過多項國際安規認證，耐壓 4KVAC、絕緣阻抗 100MΩ，安全性極高。環境適應上，工作溫度范圍 - 30~70℃，可抵御高低溫環境；PCB 安裝型支持 2G 防振、ST 型支持 5G 防振，且具備基本防塵防水能力，適合工業車間、戶外機械設備、工廠自動化等振動大、溫濕度波動大的嚴苛場景。
問題 3：IRM-30 系列的兩種安裝類型有何差異？如何根據需求選擇？
答案：兩種安裝類型的核心差異集中在尺寸、防振等級和安裝方式，具體對比如下：
| 對比項 | PCB 安裝型 | 螺絲接線端子型（ST） |
|---|---|---|
| 尺寸（LWH） | 69.53924mm | 9139.528.5mm |
| 防振等級 | 2G（10~500Hz） | 5G（10~500Hz） |
| 安裝方式 | 焊接于 PCB 板 | 螺絲固定接線 |
| 單臺重量 | 0.094Kg | 0.113Kg |
| 選擇建議：若設備內部空間緊湊、需集成到 PCB 板上，且振動環境溫和，選 PCB 安裝型；若設備需頻繁接線維護、安裝空間充足，或處于高振動場景（如機械設備），選螺絲接線端子型（ST）。 |
