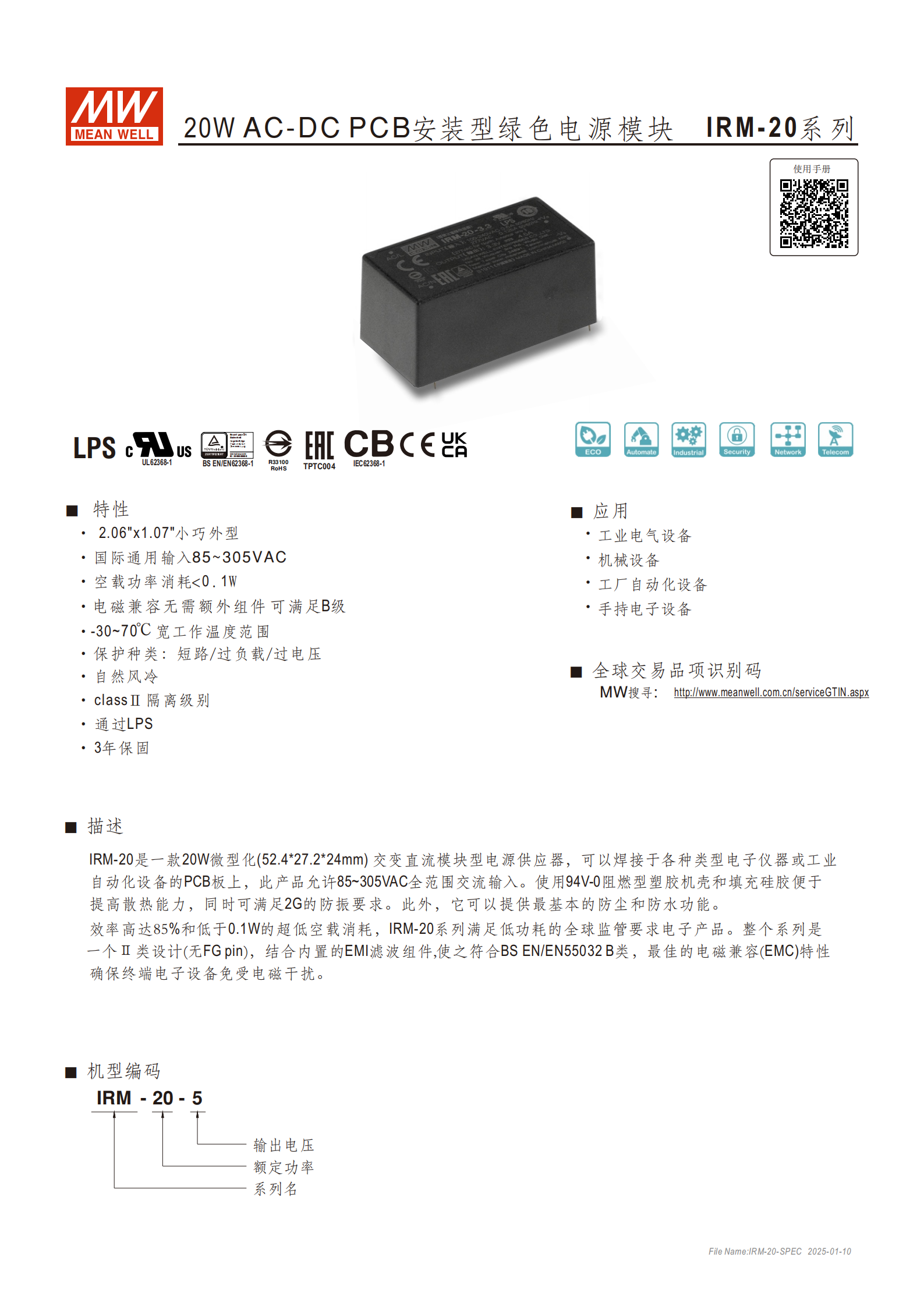

IRM-20 系列是20W 微型化（52.427.224mm）AC-DC PCB 安裝型綠色電源模塊，具備85~305VAC 全范圍交流輸入、<0.1W 超低空載功耗、85% 高轉換效率，支持 - 30~70℃寬工作溫度，通過 IEC62368-1 等多項安規認證，提供短路 / 過負載 / 過電壓保護，采用 Ⅱ 類隔離設計和 94V-0 阻燃機殼，適用于工業電氣、工廠自動化等設備，享有 3 年保固。
| 項目 | 關鍵信息 |
|---|---|
| 產品名稱 | IRM-20 系列 20W AC-DC PCB 安裝型綠色電源模塊 |
| 核心定位 | 微型化嵌入式電源供應器，可焊接于 PCB 板 |
| 外觀尺寸 | 52.427.224mm（LWH） |
| 材質與防護 | 94V-0 阻燃塑膠機殼 + 填充硅膠，防塵防水，2G 防振 |
| 保固期限 | 3 年 |
2. 電氣規格（核心參數）
（1）輸出參數
| 型號 | 輸出電壓 | 額定電流 | 電流范圍 | 額定功率 | 紋波與噪聲（最大） | 電壓精度 |
|---|---|---|---|---|---|---|
| IRM-20-3.3 | 3.3V | 4.5A | 0~4.5A | 14.85W | 200mVp-p | ±2.5% |
| IRM-20-5 | 5V | 4A | 0~4A | 20W | 200mVp-p | ±2.5% |
| IRM-20-12 | 12V | 1.8A | 0~1.8A | 21.6W | 200mVp-p | ±2.5% |
| IRM-20-15 | 15V | 1.4A | 0~1.4A | 21W | 200mVp-p | ±2.5% |
| IRM-20-24 | 24V | 0.9A | 0~0.9A | 21.6W | - | ±2.5% |
（2）輸入?yún)?shù)
電壓范圍：85~305VAC（交流）、120~430VDC（直流）
頻率范圍：47~440Hz
交流電流（典型值）：0.6A/115VAC、0.4A/230VAC、0.3A/277VAC
浪涌電流（典型值）：冷啟動 20A/115VAC、40A/230VAC
漏電流：<0.25mA/277VAC
（3）效率與可靠性
效率（典型值）：3.3V 型號 76%、5V 型號 79%、12V 型號 84%、15V 型號 84%、24V 型號 85%
MTBF（最?。?0656.2K hrs（Telcordia SR-332 標準）、970.3K hrs（MIL-HDBK-217F 標準，25℃）

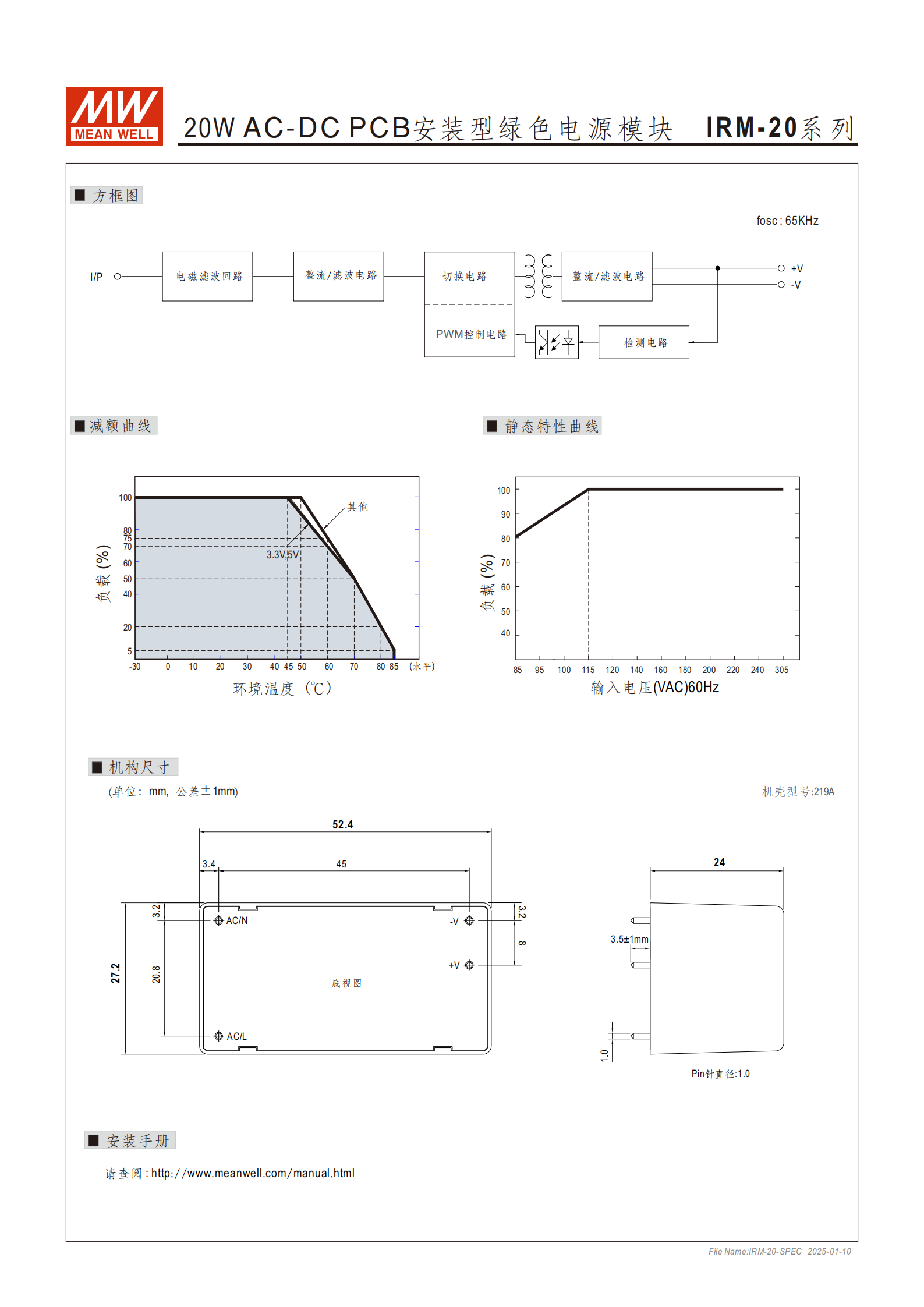

3. 核心特性
功耗優勢：空載功率消耗 < 0.1W，滿足低功耗全球監管要求
環境適應性：-30~70℃ 寬工作溫度（需參考減額曲線），工作濕度 20~90% RH（無冷凝）
安規認證：通過 IEC62368-1、UL62368-1、TUV BS EN/EN62368-1 等多項認證，符合 LPS 標準
電磁兼容：內置 EMI 濾波組件，無需額外組件即可滿足 BS EN/EN55032 B 類要求
保護功能：
過負載保護：額定輸出功率的 115%~160%，打嗝模式，異常移除后自動恢復
過電壓保護：關斷輸出電壓（二極管鉗位），不同型號保護電壓范圍為 3.8~32.4V
短路保護：內置短路防護機制
4. 應用場景
工業電氣設備
機械設備
工廠自動化設備
手持電子設備
5. 其他關鍵信息
焊接溫度：波峰焊接 265℃（max.5s）、手工焊接 390℃（max.3s）
操作高度：2000 米（超海拔需按規定降額）
耐壓等級：I/P-O/P:3KVAC（70% RH 環境）
絕緣阻抗：I/P-O/P:100M Ohms / 500VDC / 25℃
關鍵問題及答案
問題 1：IRM-20 系列電源模塊的核心適用場景和突出優勢是什么？
答案：適用場景包括工業電氣設備、機械設備、工廠自動化設備及手持電子設備；突出優勢有三點：一是85~305VAC 全范圍交流輸入，適配全球不同電網；二是微型化尺寸（52.427.224mm）+ 低功耗（空載 < 0.1W），便于嵌入式安裝且符合環保要求；三是寬溫工作（-30~70℃）+ 多重保護（短路 / 過負載 / 過電壓），可靠性高，適配工業復雜環境。
問題 2：IRM-20 系列不同型號的輸出電壓、額定電流及額定功率分別是多少？
答案：各型號核心輸出參數如下表所示：
| 型號 | 輸出電壓 | 額定電流 | 額定功率 |
|---|---|---|---|
| IRM-20-3.3 | 3.3V | 4.5A | 14.85W |
| IRM-20-5 | 5V | 4A | 20W |
| IRM-20-12 | 12V | 1.8A | 21.6W |
| IRM-20-15 | 15V | 1.4A | 21W |
| IRM-20-24 | 24V | 0.9A | 21.6W |
| 所有型號的電壓精度均為 ±2.5%，紋波與噪聲最大為 200mVp-p，滿足多數電子設備供電需求。 |
問題 3：IRM-20 系列電源模塊在安規、電磁兼容及可靠性方面有哪些關鍵保障？
答案：① 安規保障：通過 IEC62368-1、UL62368-1 等多項國際認證，屬于 Ⅱ 類隔離設計（無 FG pin），耐壓達 3KVAC，漏電流 < 0.25mA/277VAC，符合 LPS 標準；② 電磁兼容保障：內置 EMI 濾波組件，無需額外配件即可滿足 BS EN/EN55032 B 類發射要求，抗擾度符合 BS EN/EN55035 等標準（如 ESD 8KV 空氣 / 4KV 接觸、浪涌 2KV L-N）；③ 可靠性保障：MTBF 最小為 970.3K hrs（MIL-HDBK-217F），支持 2G 防振、-30~70℃寬溫工作，采用 94V-0 阻燃機殼 + 填充硅膠，散熱與防護性能優異。
