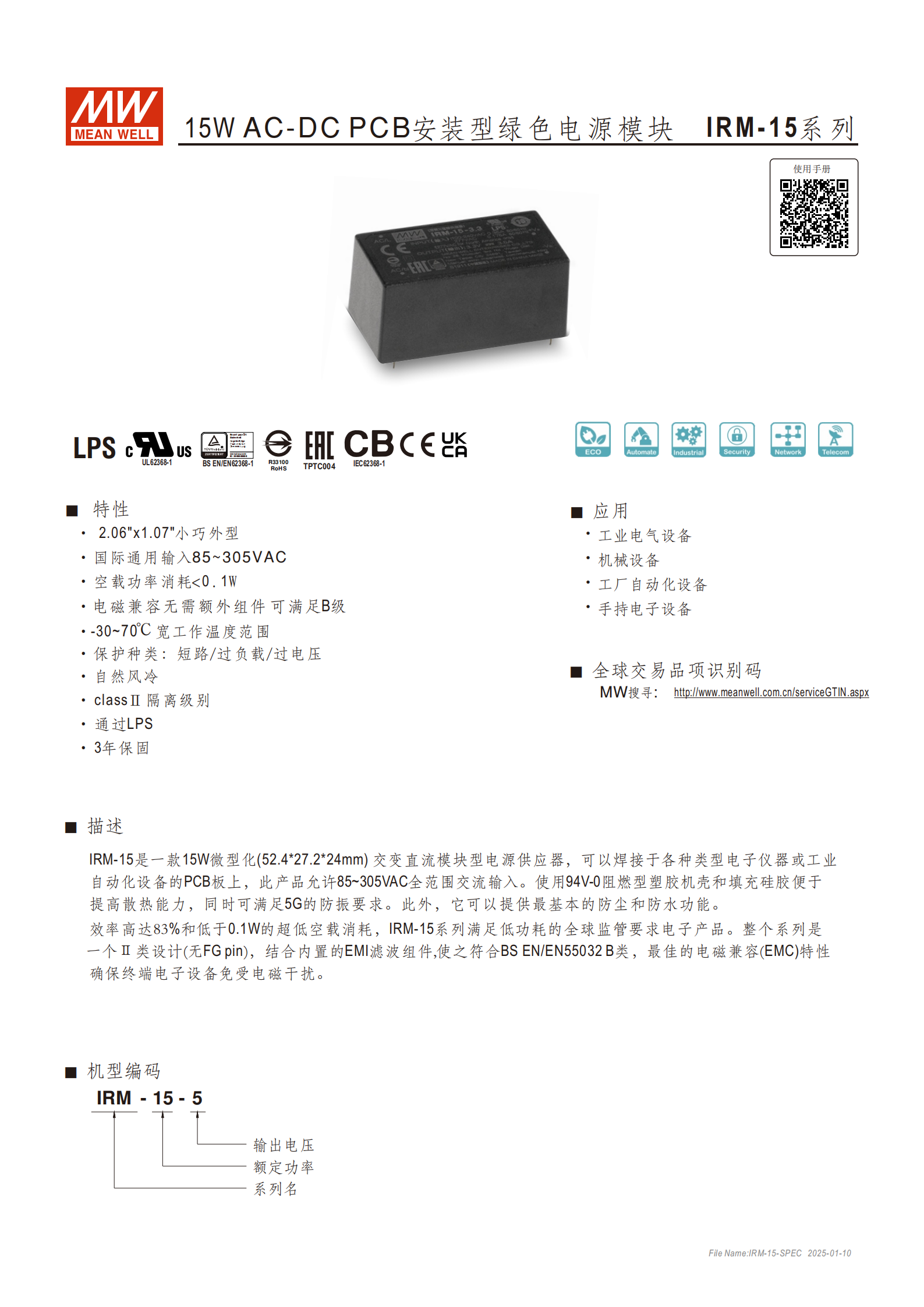

IRM-15 系列是15W 微型化（52.427.224mm）AC-DC PCB 安裝型綠色電源模塊，具備85~305VAC 全范圍交流輸入、<0.1W 超低空載功耗、83% 最高效率，支持 - 30~+70℃寬工作溫度，通過 IEC62368-1 等多項安規認證，符合 EMC B 類標準，提供短路 / 過負載 / 過電壓保護，采用 94V-0 阻燃機殼及填充硅膠設計，滿足 5G 防振、基礎防塵防水需求，適用于工業電氣、機械設備等場景，享有 3 年保固。
| 項目 | 關鍵內容 |
|---|---|
| 系列名稱 | IRM-15 系列 |
| 產品類型 | 15W AC-DC PCB 安裝型綠色電源模塊 |
| 核心定位 | 微型化、低功耗、工業級電源供應器 |
| 外觀尺寸 | 52.427.224mm（LWH），公差 ±1mm |
| 材質設計 | 94V-0 阻燃型塑膠機殼，填充硅膠（提升散熱、防振） |
| 防振等級 | 5G（10~500Hz，X/Y/Z 軸各 60 分鐘） |
| 防護功能 | 基本防塵、防水 |
| 保固期限 | 3 年 |
二、電氣核心參數
（1）輸入?yún)?shù)
電壓范圍：85~305VAC（交流）、120~430VDC（直流）
頻率范圍：47~440Hz
交流電流（Typ.）：0.35A/115VAC、0.2A/230VAC、0.17A/277VAC
浪涌電流（Typ.）：冷啟動 20A/115VAC、40A/230VAC
漏電流：<0.25mA/277VAC
（2）輸出參數（分型號）

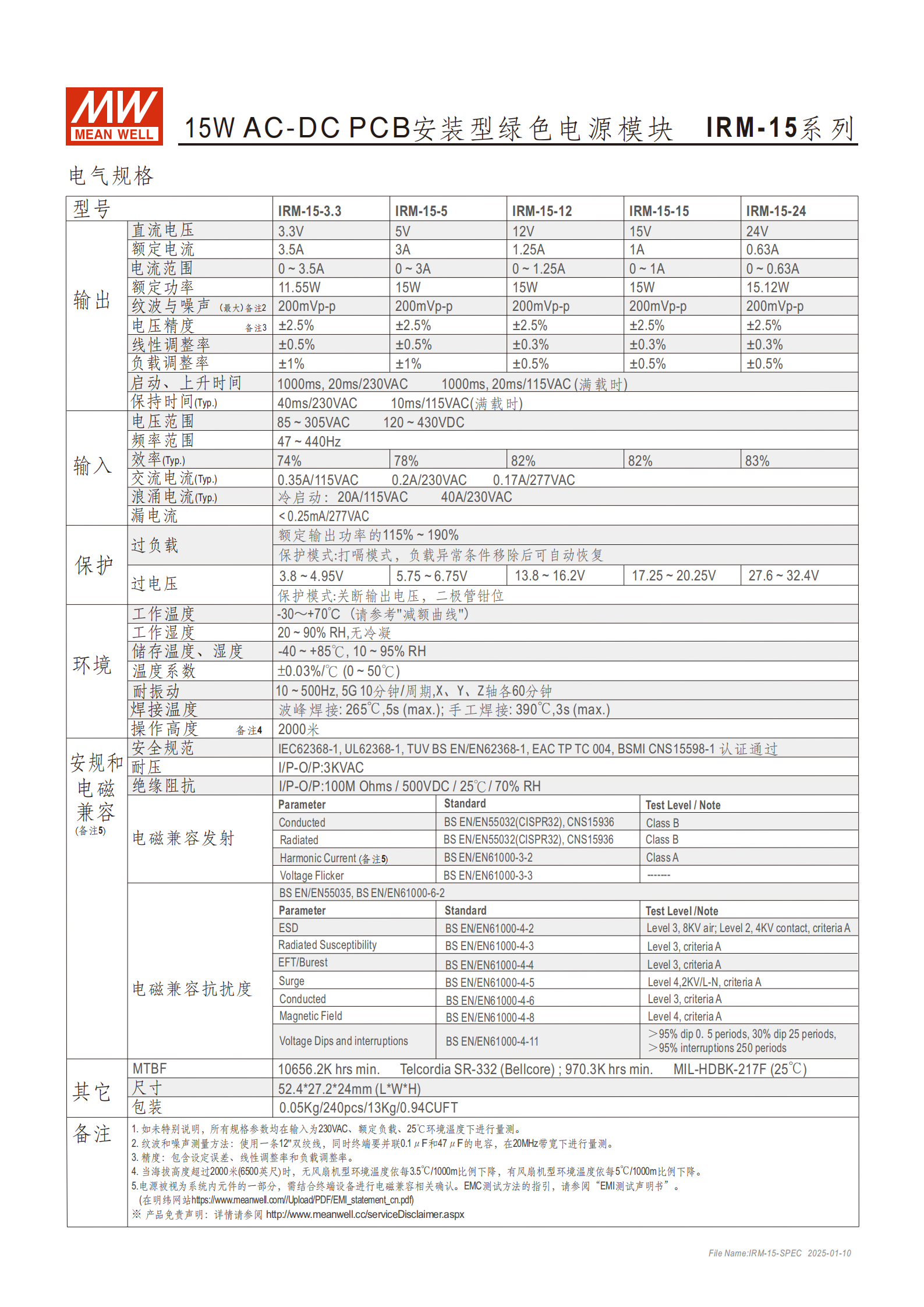

| 型號 | 輸出電壓 | 額定電流 | 電流范圍 | 額定功率 | 紋波與噪聲（最大） | 電壓精度 |
|---|---|---|---|---|---|---|
| IRM-15-3.3 | 3.3V | 3.5A | 0~3.5A | 11.55W | 200mVp-p | ±2.5% |
| IRM-15-12 | 12V | 1.25A | 0~1.25A | 15W | 200mVp-p | ±2.5% |
| IRM-15-15 | 15V | 1A | 0~1A | 15W | 200mVp-p | ±2.5% |
| IRM-15-24 | 24V | 0.63A | 0~0.63A | 15.12W | 200mVp-p | ±2.5% |
（3）精度與響應參數
線性調整率：±0.3%~±0.5%
負載調整率：±0.5%~±1%（滿載時）
啟動 / 上升時間：1000ms（20ms/230VAC、20ms/115VAC）
溫度系數：±0.03%/℃（0~50℃）
（4）效率表現
IRM-15-3.3：74%（Typ.）
IRM-15-12：82%（Typ.）
IRM-15-15：82%（Typ.）
IRM-15-24：83%（Typ.）（最高）
三、保護功能
| 保護類型 | 觸發條件 | 保護模式 |
|---|---|---|
| 過負載保護 | 額定輸出功率的 115%~190% | 打嗝模式，異常移除后自動恢復 |
| 過電壓保護 | 3.8~32.4V（分型號，如 3.3V 型號對應 3.8~4.95V） | 關斷輸出電壓，二極管鉗位 |
| 短路保護 | 短路故障 | 對應保護模式（文檔未明確細分，含于整體保護） |
四、安規與電磁兼容
安全規范：通過 IEC62368-1、UL62368-1、TUV BS EN/EN62368-1、EAC TP TC 004、BSMI CNS15598-1 認證
隔離級別：ClassⅡ（無 FG pin）
耐壓：I/P-O/P：3KVAC
絕緣阻抗：100M Ohms / 500VDC / 25℃ / 70% RH
電磁兼容（EMC）：
發射：符合 BS EN/EN55032（CISPR32）、CNS15936，Class B 級
諧波電流：符合 BS EN/EN61000-3-2，Class A 級
抗擾度：ESD（Level 3）、輻射抗擾（Level 3）、浪涌（Level 4）等，均滿足 BS EN/EN 相關標準
五、環境與工藝要求

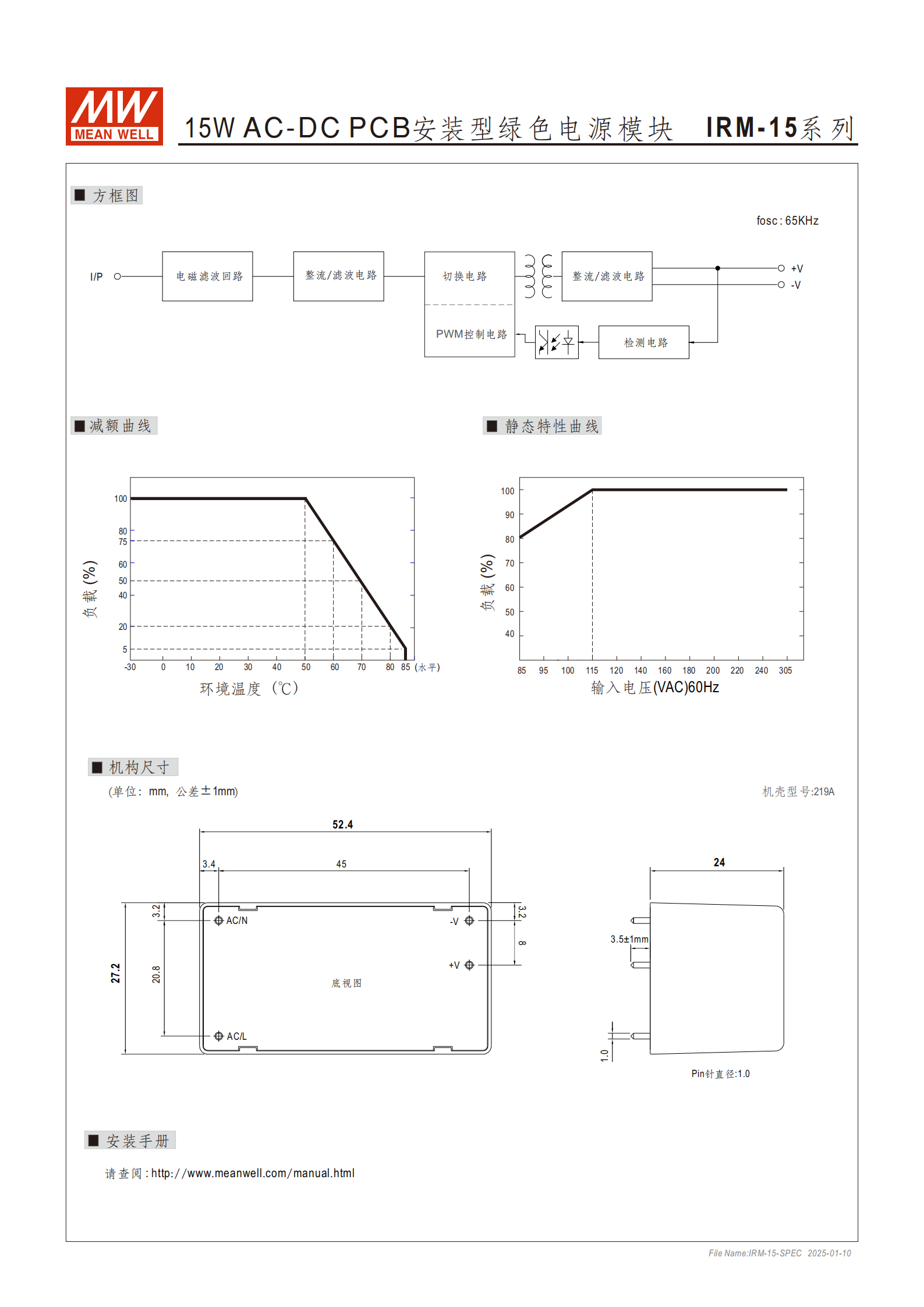

工作溫度：-30~+70℃（需參考減額曲線）
工作濕度：20~90% RH，無冷凝
儲存溫度 / 濕度：-40~+85℃，10~95% RH
操作高度：2000 米（超海拔需降額）
焊接溫度：波峰焊接 265℃/5s（max.）；手工焊接 390℃/3s（max.）
六、應用場景
工業電氣設備
機械設備
工廠自動化設備
手持電子設備
七、其他關鍵信息
MTBF：最低 970.3K hrs（MIL-HDBK-217F 標準，25℃）；10656.2K hrs（Telcordia SR-332 標準）
包裝規格：0.05Kg / 個，240pcs / 箱（總重 13Kg，體積 0.94CUFT）
量測條件：默認 230VAC 輸入、額定負載、25℃環境溫度（未特別說明時）
