IRM-10 系列是一款 10W 微型化（45.725.421.5mm）AC-DC PCB 安裝型綠色電源模塊，支持85~305VAC 全范圍交流輸入，具備空載功率 < 0.1W、效率高達 82% 的低功耗優勢，通過EN55032 B 類電磁兼容及IEC62368-1 等多項國際安規認證，擁有短路 / 過負載 / 過電壓保護功能，工作溫度范圍 **-30~70℃**，采用 94V-0 阻燃機殼并填充硅膠，滿足 5G 防振及基礎防塵防水需求，適用于工業電氣、機械設備等場景，提供 3 年保固。

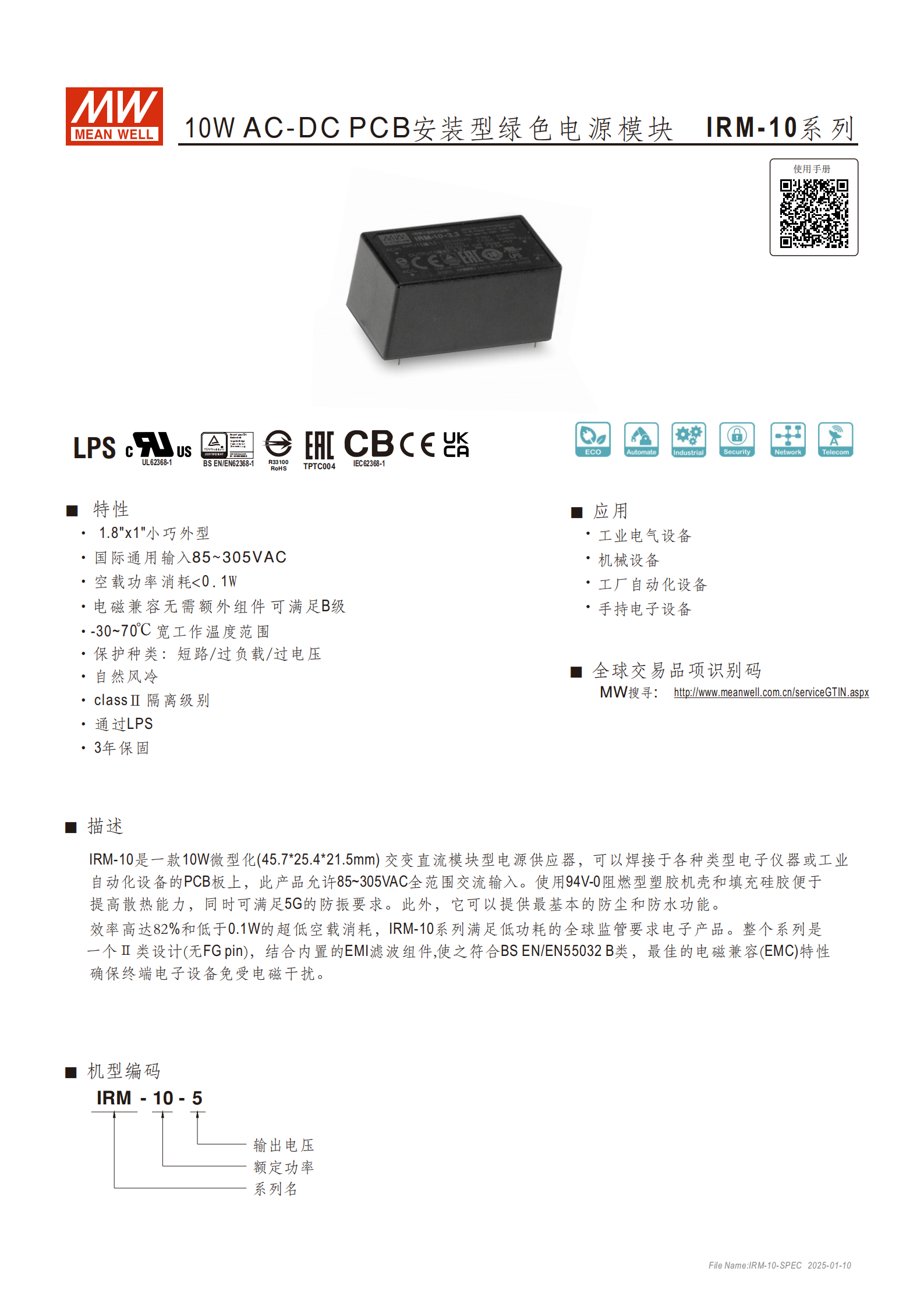

一、產品概述
基本定位：IRM-10 系列是一款 10W 微型化 AC-DC 模塊型電源供應器，專為 PCB 板焊接設計，適用于各類電子儀器及工業自動化設備。
核心優勢：
微型尺寸：45.725.421.5mm，小巧便攜，節省安裝空間；
防護設計：采用 94V-0 阻燃型塑膠機殼，填充硅膠，提升散熱能力，滿足 5G 防振要求，具備基礎防塵防水功能；
低功耗環保：效率高達 82%，空載功率消耗 < 0.1W，符合全球低功耗監管要求；
國際兼容：支持 85~305VAC 全范圍交流輸入（120~430VDC 直流輸入），頻率范圍 47~440Hz，適配全球用電環境。

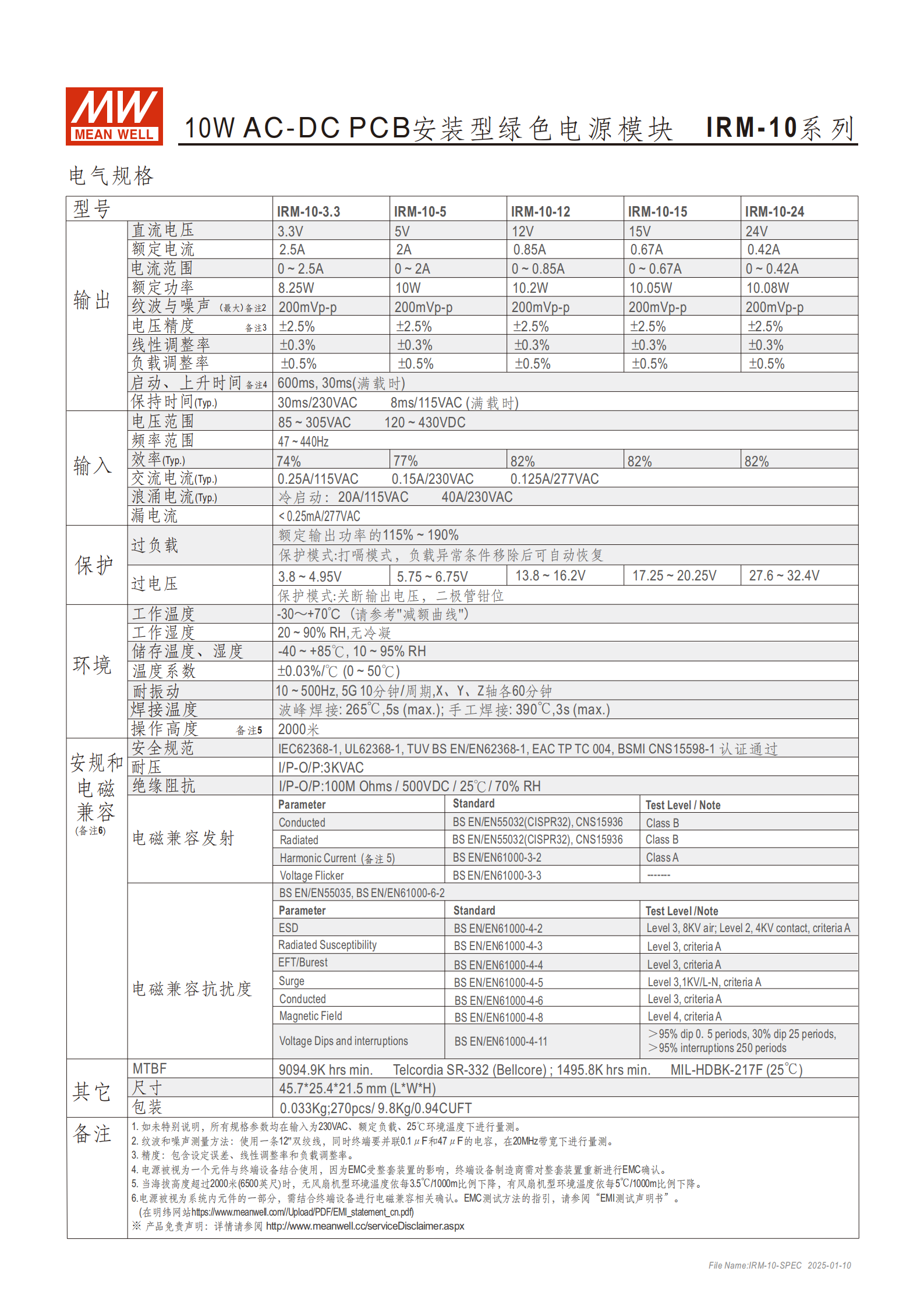

二、電氣規格詳情
| 類別 | 具體參數 | 詳情 |
|---|---|---|
| 輸出參數 | 型號區分 | IRM-10-3.3、IRM-10-5、IRM-10-12、IRM-10-15、IRM-10-24 |
| 直流電壓 | 3.3V、5V、12V、15V、24V | |
| 額定電流 | 2.5A、2A、0.85A、0.67A、0.42A | |
| 電流范圍 | 0~2.5A、0~2A、0~0.85A、0~0.67A、0~0.42A | |
| 額定功率 | 8.25W、10W、10.2W、10.05W、10.08W | |
| 關鍵精度 | 電壓精度 ±2.5%，線性調整率 ±0.3%，負載調整率 ±0.5% | |
| 紋波噪聲 | 最大 200mVp-p（測量條件：12" 雙絞線 + 0.1μF+47μF 電容，20MHz 帶寬） | |
| 輸入?yún)?shù) | 電壓范圍 | 85~305VAC（交流）、120~430VDC（直流） |
| 交流電流 | 0.25A/115VAC、0.15A/230VAC、0.125A/277VAC（典型值） | |
| 浪涌電流 | 冷啟動 20A/115VAC、40A/230VAC（典型值）；277VAC 時 < 0.25mA | |
| 時序參數 | 啟動 / 上升時間 | 30ms/230VAC（滿載）、8ms/115VAC（滿載） |
| 保持時間 | 典型 600ms（特定條件下 30ms） |
三、保護功能與安規認證
保護種類：
過負載保護：觸發閾值為額定輸出功率的 115%~190%，保護模式為打嗝模式，負載異常移除后自動恢復；
過電壓保護：不同型號閾值分別為 3.8~4.95V、5.75~6.75V、13.8~16.2V、17.25~20.25V、27.6~32.4V，保護模式為關斷輸出電壓（二極管鉗位）；
短路保護：支持短路故障防護（未明確閾值，默認符合行業標準）。
安規認證：通過 IEC62368-1、UL62368-1、TUV BS EN/EN62368-1、EAC TP TC 004、BSMI CNS15598-1 等國際認證，耐壓 I/P-O/P:3KVAC，絕緣阻抗 I/P-O/P:100M Ohms/500VDC（25℃/70% RH）。
電磁兼容：
發射：傳導與輻射均符合 BS EN/EN55032 (CISPR32)、CNS15936 Class B 標準；
抗擾度：ESD（Level3：8KV 空氣 / 4KV 接觸）、輻射抗擾（Level3）、EFT/Burst（Level3）等均符合 BS EN/EN61000 系列標準，諧波電流符合 Class A 標準。
四、環境與物理特性
環境參數：
工作溫度：-30~70℃（需參考減額曲線）；
工作濕度：20~90% RH（無冷凝）；
儲存溫度 / 濕度：-40~85℃、10~95% RH；
溫度系數：±0.03%/℃（0~50℃）；
耐振動：10~500Hz，5G 強度，X/Y/Z 軸各 60 分鐘（10 分鐘 / 周期）；
操作高度：2000 米（超海拔時，無風扇機型環境溫度每 1000 米降 3.5℃，有風扇機型降 5℃）。
物理與工藝參數：
焊接溫度：波峰焊接最大 265℃/5s，手工焊接最大 390℃/3s；
MTBF：最低 9094.9K hrs（Telcordia SR-332 標準，25℃）、1495.8K hrs（MIL-HDBK-217F 標準，25℃）。
五、應用場景與備注
適用領域：工業電氣設備、機械設備、工廠自動化設備、手持電子設備；
關鍵備注：
所有規格默認在 230VAC 輸入、額定負載、25℃環境下量測；
電源為系統內元件，終端設備制造商需對整套裝置重新進行 EMC 確認；
電磁兼容測試方法可參考明緯官網 “EMI 測試聲明書”。
關鍵問題
問題：IRM-10 系列電源模塊的核心適配優勢的是什么？適用于哪些場景？答案：核心適配優勢包括①寬電壓輸入（85~305VAC 全范圍交流，兼容全球用電環境）；②微型化與高防護（45.725.421.5mm 尺寸，5G 防振、基礎防塵防水）；③低功耗與高可靠性（空載 < 0.1W、效率 82%，3 年保固，MTBF 最低 9094.9K hrs）。適用場景為工業電氣設備、機械設備、工廠自動化設備、手持電子設備。
問題：IRM-10 系列的輸出精度與保護功能如何，能滿足哪些安全需求？答案：輸出精度方面，電壓精度 ±2.5%，線性調整率 ±0.3%，負載調整率 ±0.5%，紋波噪聲最大 200mVp-p，精度表現穩定；保護功能涵蓋過負載（115%~190% 額定功率觸發，打嗝模式自恢復）、過電壓（按型號設定閾值，關斷輸出）、短路保護，結合 ClassⅡ 隔離級別、3KVAC 耐壓及多項國際安規認證，可滿足工業設備、電子儀器的安全運行需求，避免過載、短路等故障導致的設備損壞。
問題：IRM-10 系列在極端環境下的適應性如何？需注意哪些使用限制？答案：極端環境適應性表現為①寬溫工作（-30~70℃）；②高抗振（5G 強度，多軸測試）；③濕度兼容（工作 20~90% RH 無冷凝，儲存 10~95% RH）。使用限制包括：①海拔超過 2000 米時，需按規定降低環境溫度（無風扇機型每 1000 米降 3.5℃，有風扇機型降 5℃）；②焊接時需嚴格控制溫度與時間（波峰 265℃/5s、手工 390℃/3s），避免損壞模塊；③作為系統內元件，需結合終端設備重新進行 EMC 確認，確保整體電磁兼容達標。
