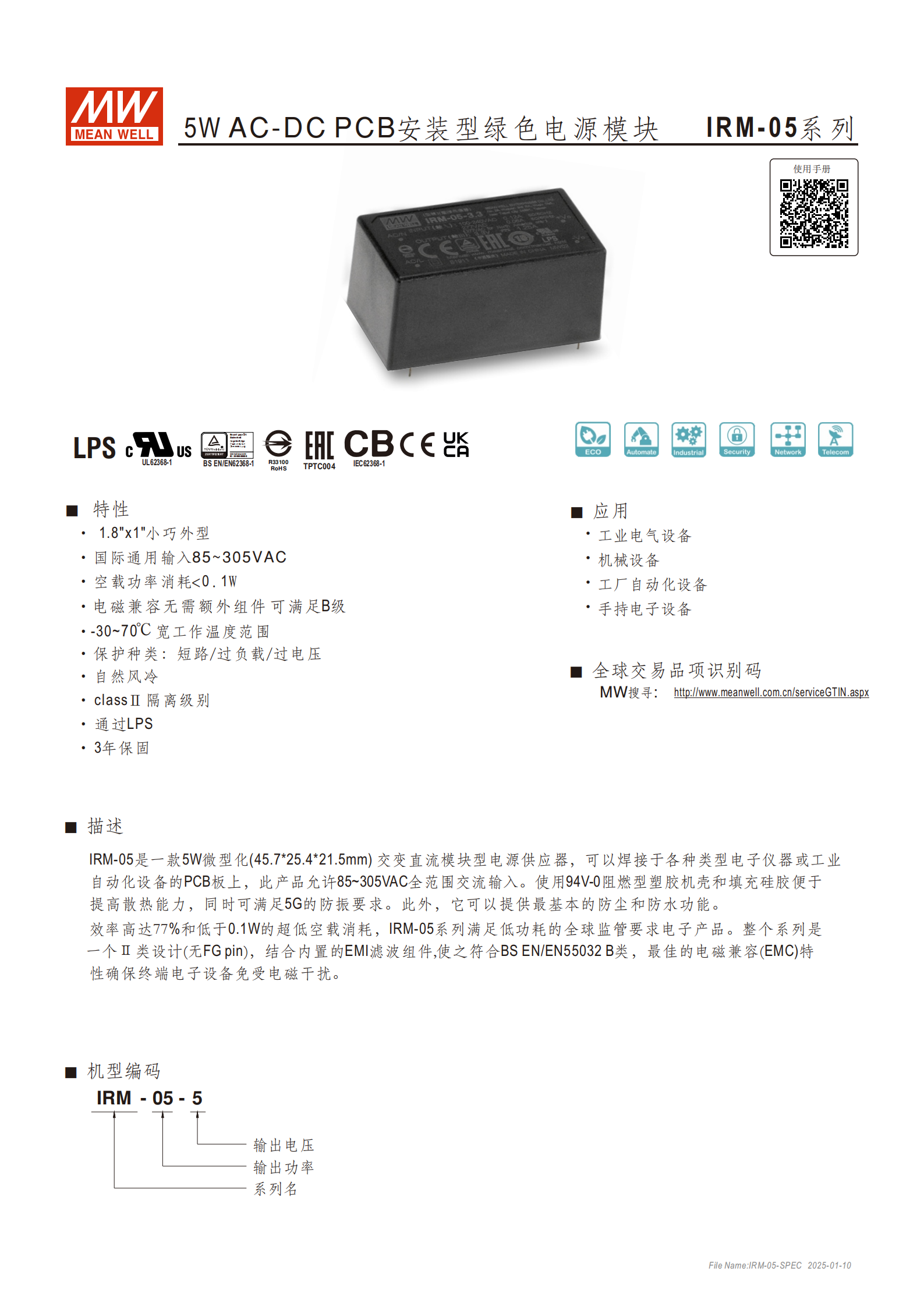

IRM-05 系列是一款 5W 微型化（45.725.421.5mm）AC-DC PCB 安裝型綠色電源模塊，支持85~305VAC 全范圍交流輸入，空載功率消耗 < 0.1W，效率高達 77%，具備短路 / 過負載 / 過電壓保護功能，工作溫度范圍 - 30~70℃，符合 EN55032 B 類電磁兼容標準及多項國際安規認證，適用于工業電氣、機械設備等場景，提供 3 年保固。
一、產品概述
產品名稱：IRM-05 系列 5W AC-DC PCB 安裝型綠色電源模塊
核心定位：微型化、低功耗、高兼容性的工業級電源供應器
關鍵設計：
尺寸：45.725.421.5mm（微型化）
材質：94V-0 阻燃型塑膠機殼 + 填充硅膠（提升散熱、防塵防水）
結構：ClassⅡ 隔離設計（無 FG pin），內置 EMI 濾波組件
防護：支持 5G 防振（10~500Hz，X/Y/Z 軸各 60 分鐘）
二、核心特性
輸入輸出能力
輸入電壓：85~305VAC（全范圍交流）、120~430VDC（直流）
輸入頻率：47~440Hz
空載功耗：<0.1W（滿足低功耗全球監管要求）
最高效率：77%（IRM-05-24 型號）
環境適應性
工作溫度：-30~70℃（需參考減額曲線）
儲存溫度：-40~85℃
工作濕度：20~90% RH（無冷凝）
儲存濕度：10~95% RH（無冷凝）
操作高度：2000 米
安全與兼容
安規認證：IEC62368-1、UL62368-1、TUV BS EN/EN62368-1 等
電磁兼容：發射（Conducted/Radiated Class B）、抗擾度（ESD / 浪涌等 Level 3/4）
漏電流：<0.25mA/277VAC
MTBF：≥9083.9K hrs（最小值）

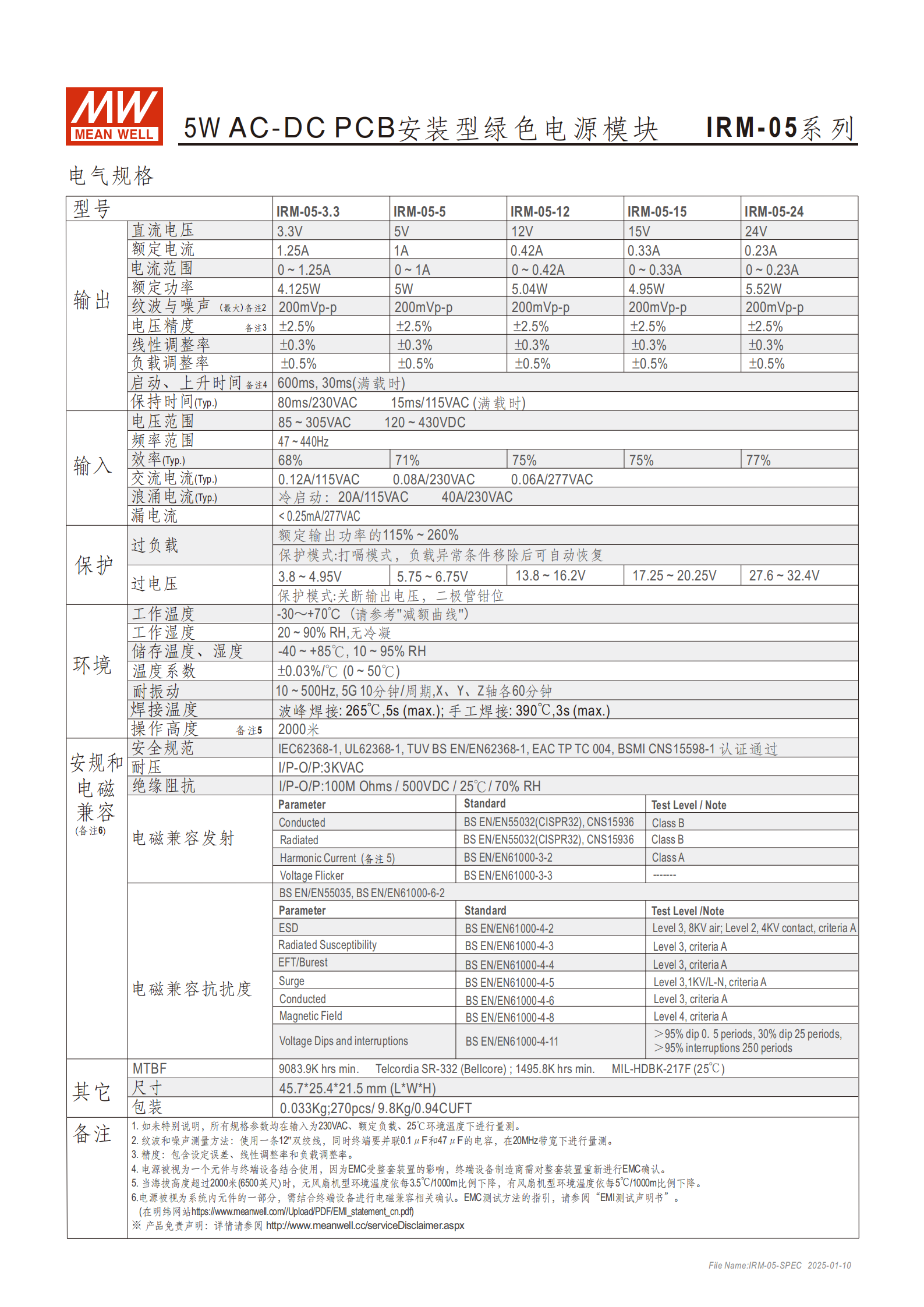

三、關鍵電氣規格（核心參數表）
| 規格項 | 詳細參數 |
|---|---|
| 輸出電壓型號 | IRM-05-3.3、IRM-05-5、IRM-05-12、IRM-05-15、IRM-05-24 |
| 額定輸出電壓 | 3.3V、5V、12V、15V、24V |
| 額定輸出電流 | 1.25A、1A、0.42A、0.33A、0.23A |
| 額定輸出功率 | 4.125W、5W、5.04W、4.95W、5.52W |
| 電壓精度 | ±2.5%（所有型號） |
| 紋波與噪聲 | 200mVp-p（所有型號） |
| 線性調整率 | ±0.3%（所有型號） |
| 負載調整率 | ±0.5%（所有型號） |
| 啟動 / 上升時間 | 600ms（滿載）、30ms（滿載）；80ms/230VAC、15ms/115VAC |
| 保持時間（Typ.） | 85~305VAC 輸入條件下，滿足相關標準 |
| 浪涌電流（Typ.） | 冷啟動：20A/115VAC、40A/230VAC |
| 交流輸入電流 | 0.12A/115VAC、0.08A/230VAC、0.06A/277VAC |

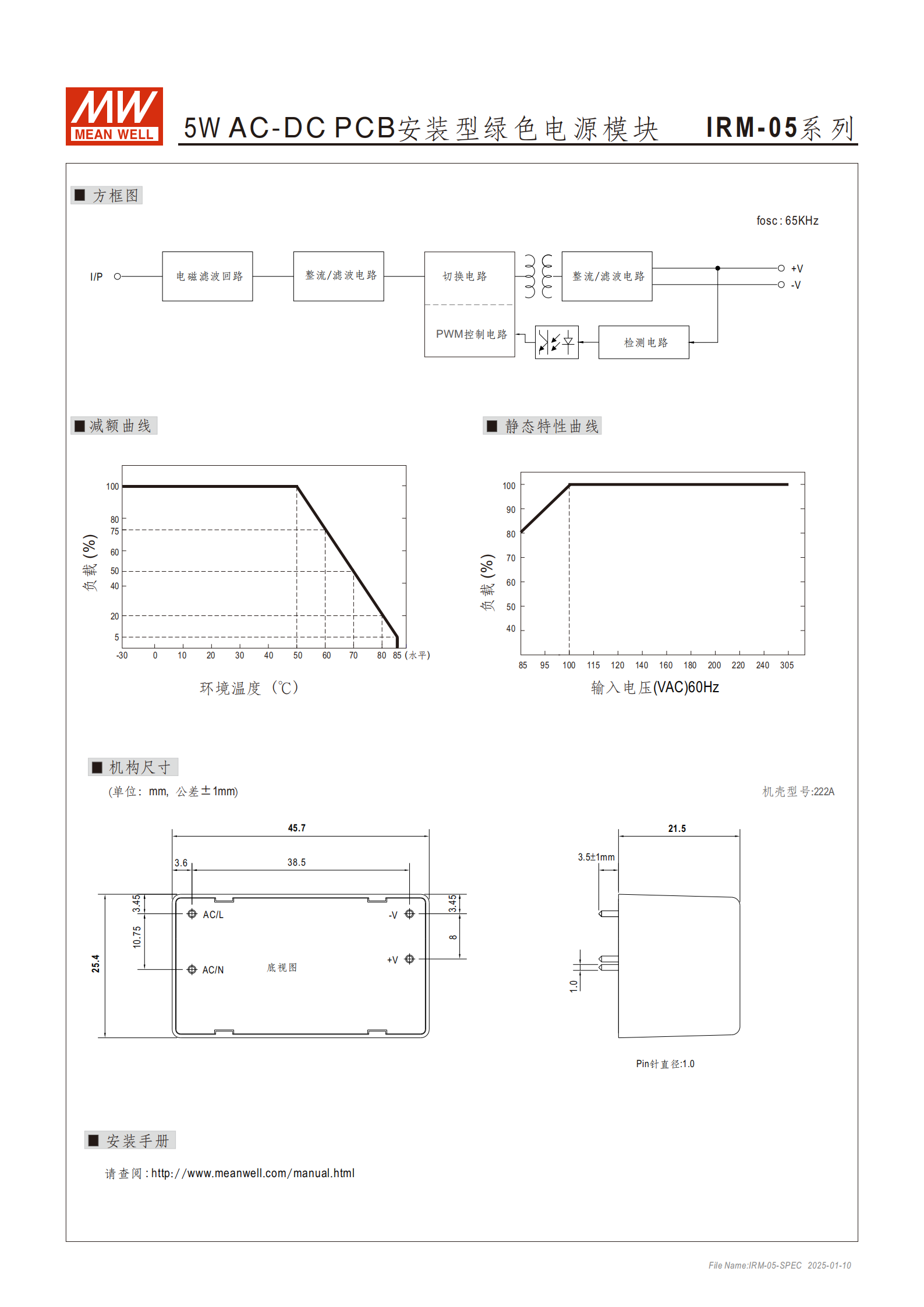

四、保護功能
| 保護類型 | 觸發條件 | 保護模式 |
|---|---|---|
| 過負載保護 | 額定輸出功率的 115%~260% | 打嗝模式，異常移除后自動恢復 |
| 過電壓保護 | 3.8~4.95V（3.3V 型）、5.75~6.75V（5V 型）等 | 關斷輸出電壓，二極管鉗位 |
| 短路保護 | 輸出短路 | 打嗝模式，故障排除后自動恢復 |
五、焊接與包裝
焊接溫度：波峰焊接 265℃（max.5s）、手工焊接 390℃（max.3s）
包裝規格：0.033Kg / 臺；270pcs / 箱，9.8Kg / 箱，0.94CUFT / 箱
六、應用場景
工業電氣設備
機械設備
工廠自動化設備
手持電子設備
4. 關鍵問題
問題 1：IRM-05 系列電源模塊的輸入輸出關鍵參數有哪些，適用于哪些電壓需求場景？
答案：輸入方面，支持 85~305VAC 全范圍交流輸入和 120~430VDC 直流輸入，頻率范圍 47~440Hz；輸出方面，提供 5 種型號滿足不同電壓需求，分別是 3.3V（1.25A）、5V（1A）、12V（0.42A）、15V（0.33A）、24V（0.23A），電壓精度均為 ±2.5%，紋波噪聲最大 200mVp-p，適用于需要不同直流電壓供電的工業設備、自動化儀器等場景。
問題 2：IRM-05 系列在安全防護和環境適應性上有哪些優勢，符合哪些核心標準？
答案：安全防護上，具備短路、過負載（115%~260% 額定功率）、過電壓三重保護，過負載采用打嗝模式可自動恢復，過電壓則關斷輸出；符合 ClassⅡ 隔離級別，I/P-O/P 耐壓 3KVAC、絕緣阻抗 100M Ohms（500VDC/25℃/70% RH），通過 IEC62368-1、UL62368-1 等多項國際安規認證。環境適應性上，工作溫度范圍 - 30~70℃，儲存溫度 - 40~85℃，支持 5G 防振和一定的防塵防水功能，電磁兼容符合 EN55032 B 類標準，無需額外組件即可滿足要求。
問題 3：IRM-05 系列的物理特性和使用便利性相關參數有哪些，適合怎樣的安裝應用場景？
答案：物理特性上，尺寸僅 45.725.421.5mm（微型化），重量 0.033Kg，采用 94V-0 阻燃塑膠機殼 + 填充硅膠設計，提升散熱和防護性能；焊接支持波峰焊（265℃/5s）和手工焊（390℃/3s），Pin 針直徑 1.0mm，安裝便捷。使用便利性上，空載功耗 < 0.1W（低功耗），最高效率 77%，自然風冷無需額外散熱組件，MTBF≥9083.9K hrs（可靠性高），提供 3 年保固，適合直接焊接于工業電氣設備、機械設備、工廠自動化設備及手持電子設備的 PCB 板上使用。
